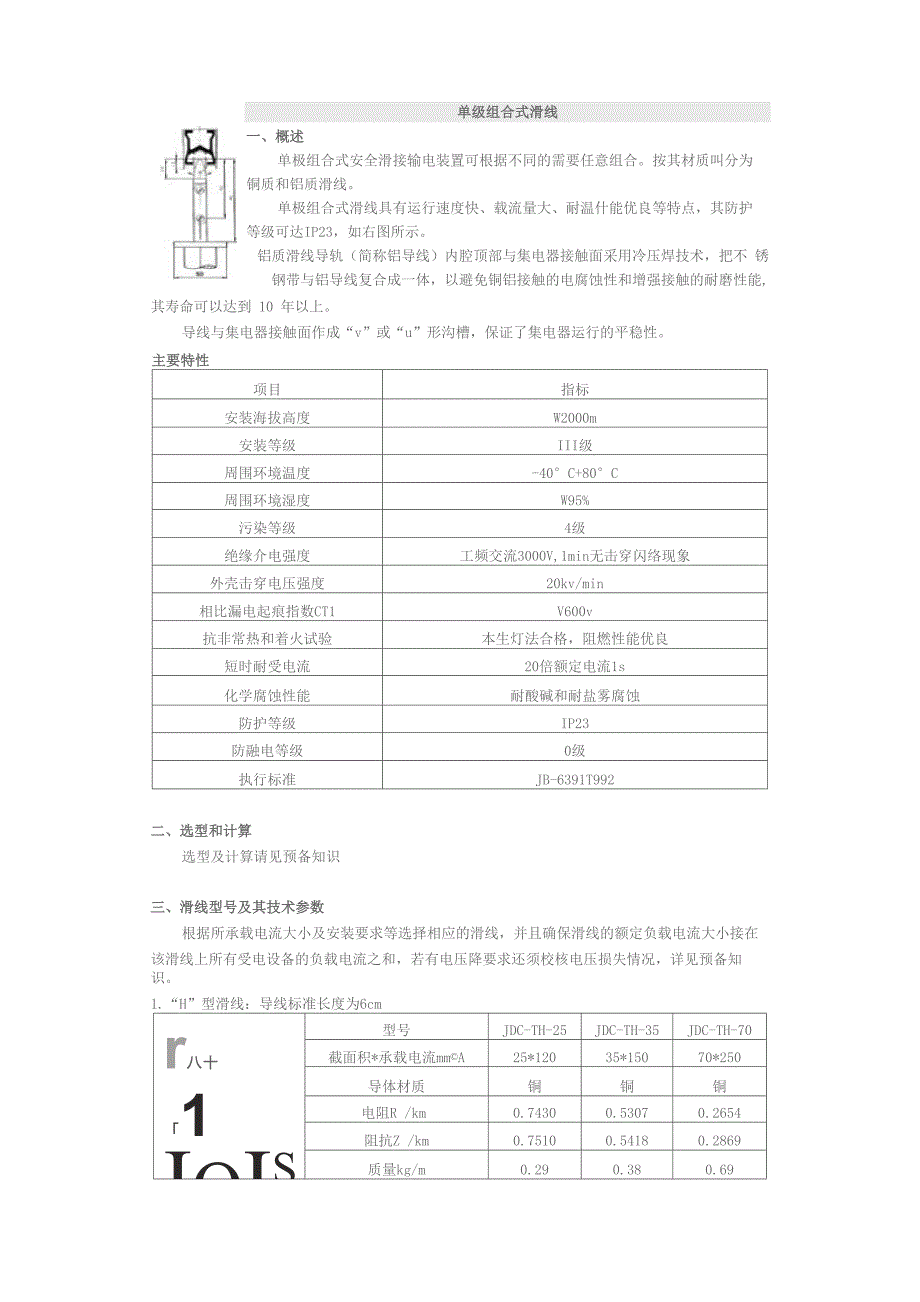

单级组合式滑线一、概述单极组合式安全滑接输电装置可根据不同的需要任意组合按其材质叫分为 铜质和铝质滑线单极组合式滑线具有运行速度快、载流量大、耐温什能优良等特点，其防护 等级可达IP23，如右图所示铝质滑线导轨（简称铝导线）内腔顶部与集电器接触面采用冷压焊技术，把不 锈钢带与铝导线复合成一体，以避免铜铝接触的电腐蚀性和增强接触的耐磨性能,其寿命可以达到 10 年以上导线与集电器接触面作成“v”或“u”形沟槽，保证了集电器运行的平稳性主要特性项目指标安装海拔高度W2000m安装等级III级周围环境温度-40°C+80°C周围环境湿度W95%污染等级4级绝缘介电强度工频交流3000V,1min无击穿闪络现象外壳击穿电压强度20kv/min相比漏电起痕指数CT1V600v抗非常热和着火试验本生灯法合格，阻燃性能优良短时耐受电流20倍额定电流1s化学腐蚀性能耐酸碱和耐盐雾腐蚀防护等级IP23防融电等级0级执行标准JB-6391T992二、选型和计算选型及计算请见预备知识三、滑线型号及其技术参数根据所承载电流大小及安装要求等选择相应的滑线，并且确保滑线的额定负载电流大小接在该滑线上所有受电设备的负载电流之和，若有电压降要求还须校核电压损失情况，详见预备知识。
1.“H”型滑线：导线标准长度为6cmr八十「1IqIs型号JDC-TH-25JDC-TH-35JDC-TH-70截面积*承载电流mm©A25*12035*15070*250导体材质铜铜铜电阻R /km0.74300.53070.2654阻抗Z /km0.75100.54180.2869质量kg/m0.290.380.69标准轨距mm505050型号JDC-HT60JDC-TH-160截面积*承载电流mm2*A160*250160*500rR导体材质铝铜IBUB电阻R /km0.19050.1161习1即一T阻抗Z /km0.21950.1594L,质量kg/m0.481.491 b:J标准轨距mm50501 \uLr型号截面积*承载 电流mm2 *A导体 材质电阻RQ /km阻抗ZQ /km质量 kg/m标准轨距mmJDC-H250/380250*380铝0.12180.16420.7280JDC-H320/500320*500铝0.09520.14550.8880JDC-H400/630400*630铝0.07620.13381.1280JDC-H500/800500*800铝0.06090.12581.5280JDC-H700/1000700*1000铝0.04350.11842.0280JDC-TH250/700250*700铜0.07430.13272.2580JDC-TH320/1000320*1000铜0.05800.12442.8680JDC-TH400/1250400*1250铜0.4640.11943.5880JDC-TH500/1600500*1600铜0.03720.11614.4780JDC-TH700/2000700*2000铜0.02650.11326.2580四、附件结构和基本参数1. 悬吊夹标准悬吊间距为1500mm，最大不得超过2500mm。
■ ■胡型号CXH-01CXH-02尺寸mma2845b4063c4563M810质量Kg0.040.12使用范围JDC-H(T)-25 〜160JDC-H(T)-250 〜7002.固定夹 将滑线沿轴向固定的装置型号尺寸mm质量型号尺寸mm质量abcabcCXJ-250441003000.76CXJT-250441003000.72CJX-320441003000.76CJXT-320441003000.72CJX-400441003000.76CJXT-400441003000.72CJX-500441005001.02CJXT500441005000.98CJX-700441005001.02CJXT-700441005001.14型号质量使用范围CXF-020.102JDC-H(T)-25 0 〜7003.连接器用于两根导线之间的链接，以保证导电的延续性4. 检修段 用于起重机停电检修的功能段通常在同一线路上又两台和两台以上受电设备时须加检修 段，安装位置通常选路的两端，并且保证所需检修受电设备的停放检修段的标准长度2000mm，可单独设计5.支架支架按其结构形式分为四种型号，其大小与滑线型号和安装极数有关。
型号示意图型号示意图01 |036.热膨胀段 用于补偿因环境温度改变而导致滑线轴向长度变化的装置，标准长度 2000mm 安装热补偿段时建议使用两套集电器型号质量kg型号质量kgCXZ-1605.17CXZT-2507.83CXZ-2505.84CXZT-3208.92CXZ-3206.27CXZT-40011.01CXZ-4006.77CXZT-50012.74CXZ-5007.54CXZT-70016.52CXZ-7009.17SXZ-2507.20CXZT-251.21SXZ-4008.02CXZT-351.38SXZ-80011.84CXZT-702.11SXZ-160024.72CXZT-1606.03SXZ-200028.217. 集电器（1）基本概念 集电器时将滑线中的电能通过滑动接触输送给用电设备的装置2）集电器的选型 集电器按滑线类型和用电设备所需载流量大小确定，当一套集电器不能满足使用时可增加一套和多套使用当同一条线上有多套集电器时建议采用同一型号的集电器JDC-G 型适用于 JDC-H 型和 JDC-TH 型滑线，详见各集电器技术参数注：当集电器静止工作超过30min时，应按额定载流量的50%选用。
3）集电器的技术参数主体材料粉末冶金（铜与石磨）环境温度-40°C 〜+115°C运行速度W360m/min工作电压不超过交流660V或直流1000V电刷接触压降0.15 〜0.3V电刷有效磨损量4 〜6 mm牵引力FW20N吸收运动误差水平方向±40mm竖直方向±30型号载流量A尺寸-mm质量kg使用范围ABGLJDC-G-50501001503854700.2JDC-TH-25〜70JDC-G-2002001202505807351.4JDC-H(T)〜160JDC-G-25025019038090011003.2JDC-H(T)25 0 〜700JDC-G^2502501503005809351.8JDC-H(T)25 0 〜700注：双挑式集电器型号标注方法为在型号后加“*2”，如 JDC-G 250 双挑式为 JDC-G250*2, 载流量增加一倍，使用范围不变型号载流量A1质量kg说明JDC-G-400400| 9.8该型号通常采用双挑式，适用于JDC-H(T)型8.滑线安装的几种常用形式对称安装图 水平安装图 地沟安装滑线安装布局图9. 安装说明 安装重要提示：1) 组装悬吊 调整悬吊螺栓，保证各导线水平和竖直方向上的直线度和相互之间平行度误差，其值不得大 于 5mm 。
2) 导线连接导轨与导电板连接处用砂布打磨去除氧化层，擦干净；涂一层厚约0.2mm的导电膏，以减小 接触电阻3) 集电器的安装 报据集电器的极数和安装空间确定牵引器(通用型)的长度；JDC-G 型集电器通常是安装到集电器横杆保持水平 安装完毕，松开限位螺母并拆去限位板使集电器上下活动自如4）复检检查滑线与起重设备的运行轨道的平行度，要求不大于20mm，并拧紧所有紧固件 连续使用1 月后，再将所有紧固件拧紧一次。
