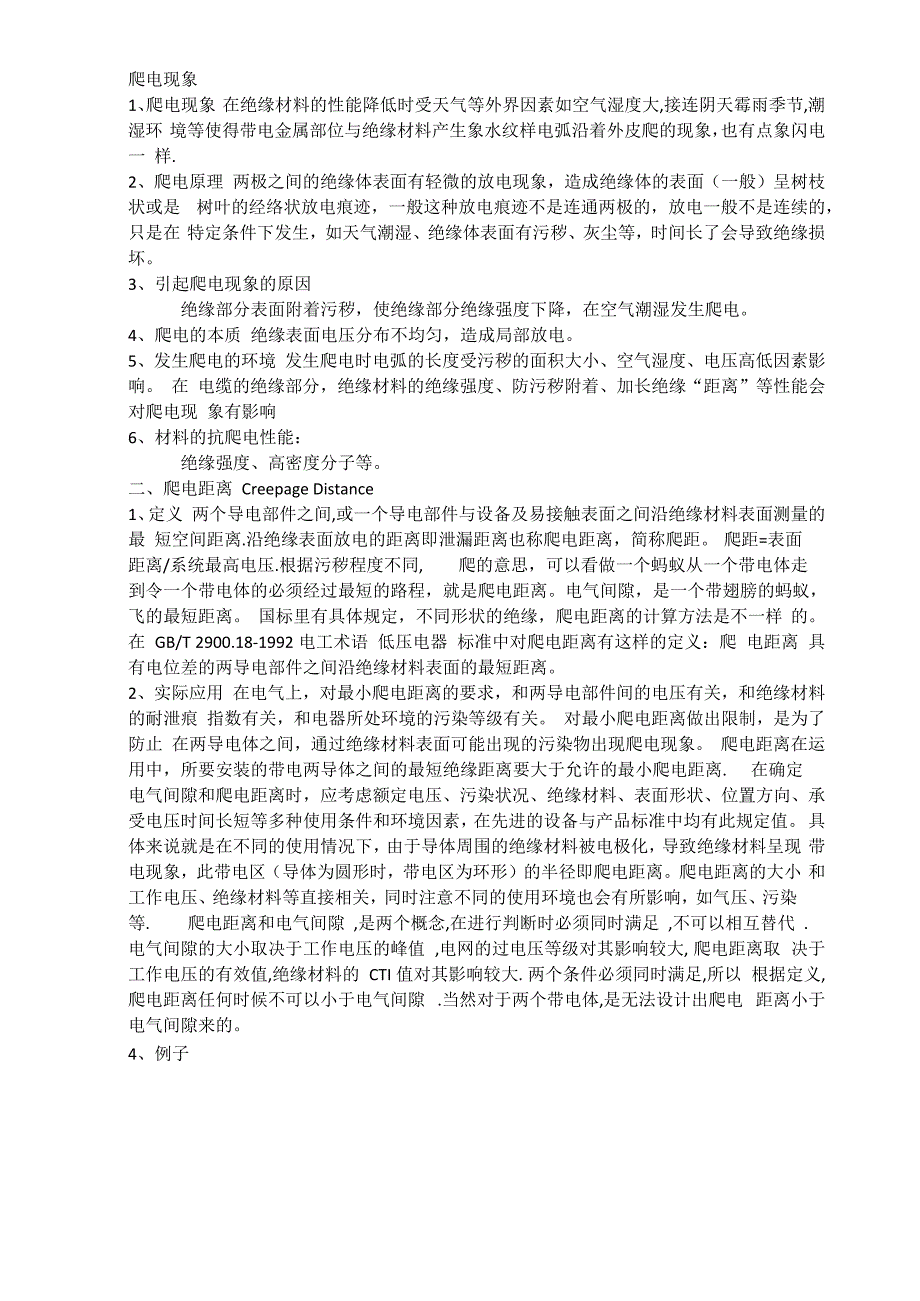

爬电现象1、爬电现象 在绝缘材料的性能降低时受天气等外界因素如空气湿度大,接连阴天霉雨季节,潮湿环 境等使得带电金属部位与绝缘材料产生象水纹样电弧沿着外皮爬的现象，也有点象闪电一 样.2、爬电原理 两极之间的绝缘体表面有轻微的放电现象，造成绝缘体的表面（一般）呈树枝状或是 树叶的经络状放电痕迹，一般这种放电痕迹不是连通两极的，放电一般不是连续的，只是在 特定条件下发生，如天气潮湿、绝缘体表面有污秽、灰尘等，时间长了会导致绝缘损坏3、引起爬电现象的原因绝缘部分表面附着污秽，使绝缘部分绝缘强度下降，在空气潮湿发生爬电4、爬电的本质 绝缘表面电压分布不均匀，造成局部放电5、发生爬电的环境 发生爬电时电弧的长度受污秽的面积大小、空气湿度、电压高低因素影响 在 电缆的绝缘部分，绝缘材料的绝缘强度、防污秽附着、加长绝缘“距离”等性能会对爬电现 象有影响6、材料的抗爬电性能：绝缘强度、高密度分子等二、爬电距离 Creepage Distance1、定义 两个导电部件之间,或一个导电部件与设备及易接触表面之间沿绝缘材料表面测量的最 短空间距离.沿绝缘表面放电的距离即泄漏距离也称爬电距离，简称爬距 爬距=表面距离/系统最高电压.根据污秽程度不同, 爬的意思，可以看做一个蚂蚁从一个带电体走到令一个带电体的必须经过最短的路程，就是爬电距离。
电气间隙，是一个带翅膀的蚂蚁， 飞的最短距离 国标里有具体规定，不同形状的绝缘，爬电距离的计算方法是不一样 的 在 GB/T 2900.18-1992 电工术语 低压电器 标准中对爬电距离有这样的定义：爬 电距离 具有电位差的两导电部件之间沿绝缘材料表面的最短距离2、实际应用 在电气上，对最小爬电距离的要求，和两导电部件间的电压有关，和绝缘材料的耐泄痕 指数有关，和电器所处环境的污染等级有关 对最小爬电距离做出限制，是为了防止 在两导电体之间，通过绝缘材料表面可能出现的污染物出现爬电现象 爬电距离在运 用中，所要安装的带电两导体之间的最短绝缘距离要大于允许的最小爬电距离. 在确定电气间隙和爬电距离时，应考虑额定电压、污染状况、绝缘材料、表面形状、位置方向、承 受电压时间长短等多种使用条件和环境因素，在先进的设备与产品标准中均有此规定值 具体来说就是在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现 带电现象，此带电区（导体为圆形时，带电区为环形）的半径即爬电距离爬电距离的大小 和工作电压、绝缘材料等直接相关，同时注意不同的使用环境也会有所影响，如气压、污染 等. 爬电距离和电气间隙 ,是两个概念,在进行判断时必须同时满足 ,不可以相互替代 .电气间隙的大小取决于工作电压的峰值 ,电网的过电压等级对其影响较大, 爬电距离取 决于工作电压的有效值,绝缘材料的 CTI 值对其影响较大. 两个条件必须同时满足,所以 根据定义,爬电距离任何时候不可以小于电气间隙 .当然对于两个带电体,是无法设计出爬电 距离小于电气间隙来的。
4、例子测量爬电距离输入150V-300V电源最小空气间隙及爬电距离相邻端子间爬电距离:11.35mm 端子和导轨间爬电距离：10.11mm1 U.1 1C绝缘体DA C导佯 B E 导眸魁电距 S-AB+ BC-i-CD-r DE卞 EF絶缘体BA一次测次侧线与保 护地间 Sil nun工作电压 直流值或 有效值¥空％ 间隙 1U11]爬电 距离 linn1作也k 直流值或 有效值V空气 间隙 U1111爬电 距离 linn復」卅 护地间 I11-' nun4.050V1.01.271V0.71.22.0150V1.41.6125V0.71.5200V2.0150V0.71.6250V2.5200V0.72.0300V '1.732250V072.5400V4060QV3.063三、爬电比距1、 爬电比距的定义：[1]电力设备外绝缘的爬电距离与设备最高工作电压有效值之比,单位为mm/kV 现行的有关行业标准规定了高压开关设备外绝缘公称爬电比距应用系数，其中相间爬电 比距应用系数为W3）.2、 爬电比距地分类：外绝缘按公称爬电比距分为O、I、II、III、W五级 0级适用于无明显污秽 地区，不需进行人工污秽试验。
0级的公称爬电比距为线路14.5,电站设备15.5； I 级的公称爬电比距为线路16,电站设备16； II级的公称爬电比距为线路20,电站设备20； III级的公称爬电比距为线路25,电站设备25； W级的公称爬电比距为线路31,电站设备31 用于中性点绝缘和经消弧线圈接地的系统的3~63kV级电力设备，其外绝缘的污秽等级一般可按II、III和W级选取3、 各污秽等级下的爬电比距分级数值污秽等级爬电比距（cm/kV）线路发电厂、变电所220kV及以下330kV及以上220kV 及以下 330kV 及以上 01.391.45 I 1.39〜1.741.45〜1.821.601.60111.74〜2.171.82〜2.272.002.0012.17 〜2.782.27〜2.912.502.50W2.78 〜3.302.91〜3.453.103.10 注：线路和发电厂、变电所爬电比距计算时取系统最高工作电压4、 注重污秽地区一般采用爬距为31毫米/每千伏. 举例:本公司生产的126KV断路器,绝缘瓷瓶总长3150，爬距既3150/126等于25mm/KV。
