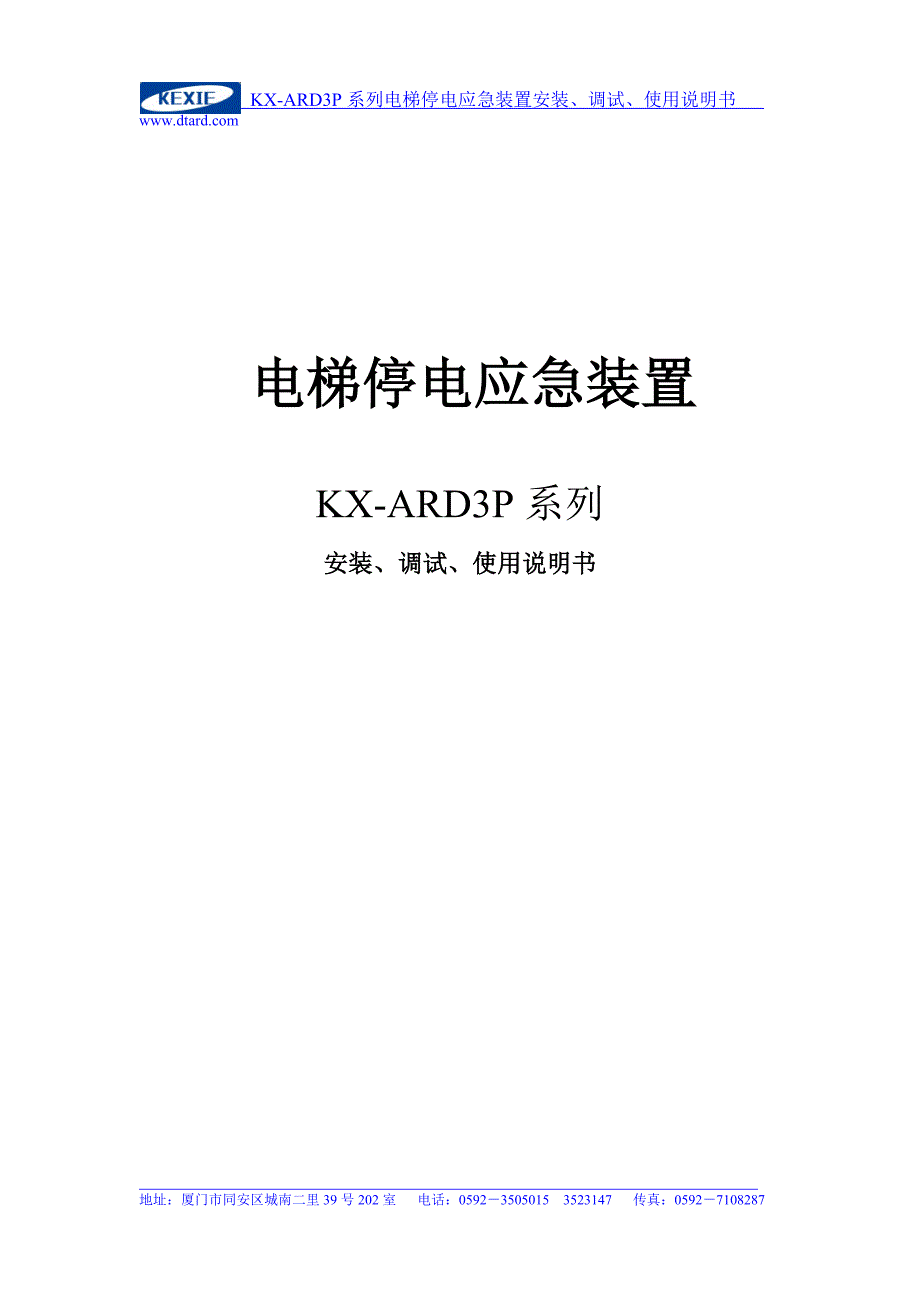

KX-ARD3P 系列电梯停电应急装置安装、调试、使用说明书 地址：厦门市同安区城南二里 39 号 202 室 ：0592－3505015 3523147 ：0592－7108287电梯停电应急装置KX-ARD3P 系列安装、调试、使用说明书 KX-ARD3P 系列电梯停电应急装置安装、调试、使用说明书 地址：厦门市同安区城南二里 39 号 202 室 ：0592－3505015 3523147 ：0592－71082871目 录1：安装前注意事项------------------------22：简介----------------------------------33：功能特点------------------------------34：主要技术参数--------------------------45：安装固定与连接说明--------------------46：ARD 调试、使用说明--------------------77：维护保养------------------------------108：规格表--------------------------------11 KX-ARD3P 系列电梯停电应急装置安装、调试、使用说明书 地址：厦门市同安区城南二里 39 号 202 室 ：0592－3505015 3523147 ：0592－71082872一、安装前注意事项 1.为了正确安装、调试和使用 ARD（电梯自动救援装置） ，请您务必先认真阅读本产品说明书。
2.本说明书适用于输出为三相电源的电梯自动救援装置 3.为了避免造成人员及设备事故，本产品的安装、调试及维修等必须采取以下安全措施： (1).在进行本产品的安装、连接工作之前，心须将电梯总电源切断2).请确保电梯各设备接地良好3).请按本说明书中提示或警告小心行事，以防对安装或维修人员造成伤害，同时避免损坏电梯设备4).在接通电源调试之前，必须确保 ARD 与电梯电气系统之间连接正确5).本产品的安装、连接、调试等工作应由电梯行业相关技术人员进行，以避免可能发生的危险 4.本说明书介绍了 ARD 的安装和连接步骤，信号端子说明，跳线帽设置说明，调试和使用、以及出现的故障和排除方法等对电梯自动救援装置的安全操作，必须仔细阅读本说明书，才能防止由于方法不当而造成对人员伤害和电梯系统的损坏 6.请在对电梯进行断电维修前务必关闭 ARD 的电源开关，否则有 ARD 启动供电造成伤害的危险 7.本手册如有更新恕不另行通知二、简介本装置是专为提高电梯的安全性能而设计的电梯安全装置本 KX-ARD3P 系列电梯停电应急装置安装、调试、使用说明书 地址：厦门市同安区城南二里 39 号 202 室 ：0592－3505015 3523147 ：0592－71082873装置利用了电梯原有的控制和变频系统、未开发独立于原有电梯控制系统之外的拖动系统，因此它具有安装接线简单、调试方便、性价比高的特点。
电梯在使用过程中，一旦遇到供电系统停电，将会对被困在电梯内的乘客造成身体及心理上的伤害本装置在上述情况发生时，将在设定的时间内自动投入工作，将电梯轿厢往轻载方向缓慢运行到就近站平层、开门，释放乘客三、功能特点 1.外电网正常情况下，处于待机状态，同时给蓄电池组充电外电网停电，装置投入工作，当外电网来电时可迅速切换到待机状态 2.外电网停电至装置运行投入工作的时间段可根据实际要求灵活设定可以解决不同变频器的故障信号消除时间不一致的问题 3.装置的运行时间可灵活设定，有较长时间运行的挡位选择以解决层与层之间因井道过长而使电梯轿厢需要运行较长时间才能运行到平层站的问题 4.装置的各种输出信号均由程序控制，非常精确，如运行时间等 5.蓄电池组采用的是免加液免维护电池，只需要每隔大约一年对电池至少进行一次充放电 6.本装置重量为 30Kg 左右，体积巧小，安装方便四、主要技术参数 KX-ARD3P 系列电梯停电应急装置安装、调试、使用说明书 地址：厦门市同安区城南二里 39 号 202 室 ：0592－3505015 3523147 ：0592－71082874 1.输入电压：三相 380V（三相 400V）±10%，频率 50HZ 或60HZ。
环境温度：-30 ℃ 〜 40 ℃湿度：30% 〜 75% ( 非凝结 )蓄电池组：48V/7AH 2.输出电压：三相 AC380V+10%，50HZ 正弦波，最大输出电流5A五、安装固定与连接说明 1.安装固定本装置箱体底部有螺栓孔，可用 M8 螺栓垂直而牢固地安装到结构体上 2.连接说明1 101 2 3 4 5 6 7 8 9 1011 12 13 14 15 16 17 18 19 2011 20（ARD 端子台 ）本装置与电梯系统之间的连接有两部分：电源回路、控制回路，如图 1(通用型 ARD 连线图)N R S T U V W KX-ARD3P 系列电梯停电应急装置安装、调试、使用说明书 地址：厦门市同安区城南二里 39 号 202 室 ：0592－3505015 3523147 ：0592－71082875图 1（通用型 ARD 连线图）图 1 释：在市电断电，ARD 启动时，输出 AC380V 电源提供给电梯控 KX-ARD3P 系列电梯停电应急装置安装、调试、使用说明书 地址：厦门市同安区城南二里 39 号 202 室 ：0592－3505015 3523147 ：0592－71082876制柜，并由控制回路控制电梯的慢速运行方向和检测平层信号，当进入门区后，使电梯停止运行并输出开门信号，救援过程完成，关闭 ARD 电源。
A 通用型讯号端子台(Signal Terminal)端子号 颜色 线号 功能说明 备注1 1 平层信号输入共线 若平层信号是高电平有效，此共线则接低电平2 2 上平层信号3 3 下平层信号4 45 5 停电短接相序信号6 6 检修开关 COM 检修信号剪断接电缆端7 7 检修信号 检修信号剪断接控制柜8 8 检修按钮 COM9 9 检修慢上10 10 检修慢下11 11 开门信号 112 12 开门信号共线13 13 备用输出14 14 备用输出15 15 备用输出16 16 备用输出默认为停电信号17 17 备用输入18 18 开门信号 2 选用 C. 市电输入 380V 50HZ(City Power Input 380V 50HZ)R S T（请将 R S T 接入配电箱空开后） D. 交流输出 380V 50HZ(AC Power Output 380V 50HZ)U V W N KX-ARD3P 系列电梯停电应急装置安装、调试、使用说明书 地址：厦门市同安区城南二里 39 号 202 室 ：0592－3505015 3523147 ：0592－71082877注意1：若新增此产品，请务必将原来由配电箱连接到电梯控制柜的电源线拆掉，否则有损坏设备和人身伤害的危险。
2：U、V、W 严禁作为输入接市电的配电箱，否则会造成严重的设备损坏故障（请将 U V W 接入电梯控制柜输入处,若门机电源不是由电梯隔离变压器提供时，请将零线 N 接至电梯控制柜 N 端子上）六、ARD 调试、使用说明 1.ARD 调试，必须待电梯安装调试全部完毕且能投入正常运行后进行，方可进行 2.确认 ARD 与电梯控制系统之间的连线是否按照图纸正确连接并可靠牢固，切记不能将（U V W）接输入，否则会造成不可修复性损坏 3.送上外电网的三相电源，闭合 ARD 的控制开关 SW此时ARD 面板上的绿色指示灯点亮表示外电网正常，电池组在自动充电 4.外电网停电时，ARD 将在设定的时间（通过控制板跳线JP3、JP4 设定）到时启动投入使用，此时 ARD 箱体面板上的绿色指示灯变为红色在设定的运行时间（通过控制板跳线JP1、JP2 设定）到时，ARD 将自动停止，等到外电网来电后 KX-ARD3P 系列电梯停电应急装置安装、调试、使用说明书 地址：厦门市同安区城南二里 39 号 202 室 ：0592－3505015 3523147 ：0592－71082878自动进入待机状态。
（时间参数及设定方法参阅控制板跳线设置表） JP4 外电停电 5 秒后，ARD 启动投入使用JP3 外电停电 15 秒后，ARD 启动投入使用短接跳线为选择，当JP3、JP4 同时短接时，时间参数为 50 秒，当JP3、JP4 同时处于空置时，时间参数为 3 秒出厂参数为 5 秒JP2 ARD 运行 3 分钟后，自动停止JP1 ARD 运行 9 分钟后，自动停止短接跳线为选择，当JP1、JP2 同时短接时，时间参数为 9 分钟，当JP1、JP2 同时处于空置时，时间参数为 2 分钟出厂参数为 3 分钟控制板跳线设置表 6.本装置具有短路、过流、欠压保护功能 7.本装置出厂后不需要再进行内部的调试，请在没有本公司技术人员的指导的情况下切勿开起本装置外壳如需要对内部进行调整请与本公司联系 8.ARD 信号接口板设置说明，本设置在出厂时已经设置完成，现场一般不需要更改，若要更改设置，请参照下表说明，并根据实际情况设置 9.平层精度调整方式，调整方式如下：A:电梯轿厢未到平层就停止运行时，请适当将 ARD-SIG 信号板上的 RT1 可调电位器顺时针方向旋转 KX-ARD3P 系列电梯停电应急装置安装、调试、使用说明书 地址：厦门市同安区城南二里 39 号 202 室 ：0592－3505015 3523147 ：0592－71082879B: 电梯轿厢冲过平层位置时，请适当将 ARD-SIG 信号板上的RT1 可调电位器逆时针方向旋转。
反复进行以上调试方法，直到电梯平层精度<20mm 时，即为自动救援的正常平层精度ARD-SIG 板跳线帽使用说明跳线帽号 功能 说明JP1 检修常开常闭选择选择为 NO 端，则检修信号为常开，选择 NC 端，检修信号为常闭JP2 检修共线选择 选择为 JXC 端，则检修信号和慢上慢下信号为同公共端，选择为 JX.1 端，则检修信号输入在 JK插件的 JX-I 脚JP3 上平层电压选择 信号电压是多少伏就选择相应的脚位JP4 下平层电压选择 信号电压是多少伏就选择相应的脚位JP5 X2 电压选择 信号电压是多少伏就选择相应的脚位JP6 电源接触器控制 NC 为市电时吸合，NO 为市电释放JP7 开门信号 2 选择 KM 为开门 2 信号，GD 为关机信号BY12 备用输出 1 常开常闭选择选择。
