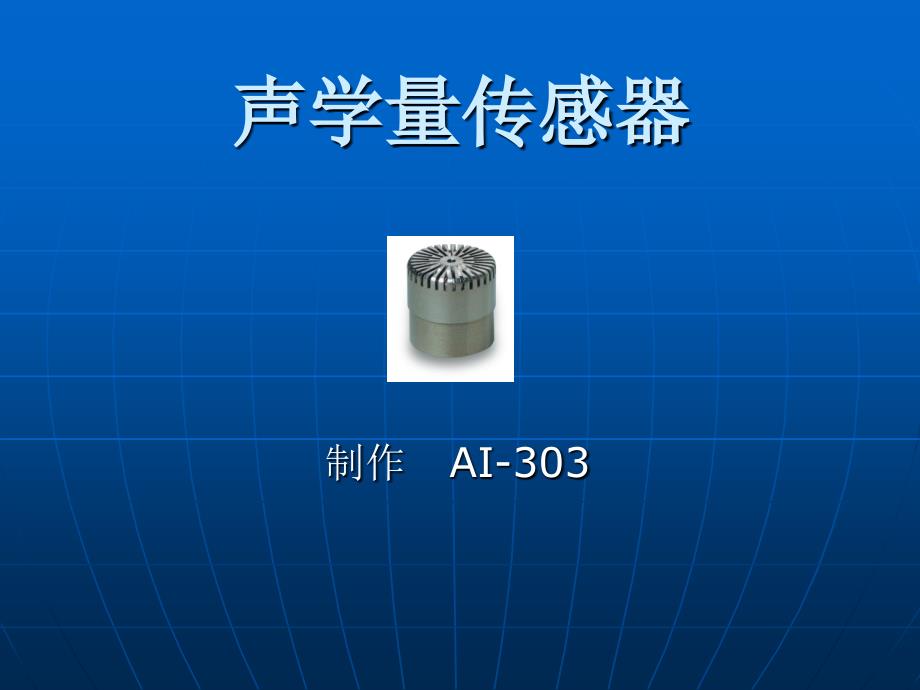

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,声学量传感器,制作,AI-303,声学量传感器,内容：,声学量传感器的综述,声学量的基本概念与主要技术指标,声学量传感器原理说明,声学量传感器的应用,声学量传感器的产品与价格,声学量传感器的发展动向,声学量传感器的综述,声传感器是把外界声场中的声信号转换成电信号的传感器它在通讯、噪声控制、环境检测、音质评价、文化娱乐、超声检测、水下探测和生物医学工程及医学方面有广泛的应用它的种类很多，按其特点和频率等，将它划分为超声波传感器、声压传感器和声表面波传感器声学量的基本概念与主要技术指标,声波：弹性媒质中传播的压力、应力、质点位移、质点速度等的变化或几种变化的综合声场：媒质中有声波存在的区域声压：有声波时，媒质中的压力与静压的差值单位为,Pa,声压值是时间的函数一般使用时，声压是有效声压的简称声压在声场中具有空间分布峰值声压：瞬时声压在规定的时间内最大绝对值,有效声压：媒点上瞬时声压在一个周期内的均方根值声压级：声压与基准声压之比的以,10,为底的对数乘以,20,，单位为分贝（,dB,）常用基准声压为,20uPa,（空气中）,;1uPa,（水中）。
声级：用一定的仪表特性和,A,，,B,，,C,计权特性测得的计权声压级所用的仪表特性和计权特性都必须说明，否则指,A,声级常用基准声压为,20uPa,A,，,B,，,C,计权特性分别是,40,，,70,，,100,方等响线的反曲线，计权特性用声级的字母表示如,A,声级,65dB,飞机噪声也可用,D,计权，其特性是,40,等噪线的反曲线声强：在某点上，一个与指定方向垂直的单位面积上在单位时间内通过的平均声能单位为,W/m2,应当注意的是，声场在指定方向,n,的声强等于垂直于该方向的单位面积上的平均声能通量声波为纵波时，声强可用下式表示：,式中,p,瞬时声压，,Pa,式中,un,瞬时质点速度在方向,n,的分量，,m/s,式中,T,周期的整数倍，或长得不影响计算结果的时间，单位为,s,在自由场平面或球表面波的情况，在传播方向的声强是,式中,p,有效声压，,Pa,式中,o,质点密度，,kg.m3,式中,c,声速，,m/s,声功率：声源在单位时间内发射出的总能量单位负责人,W,声吸收：指声波通过媒质或遇到表面时，部分声能转换成其它形式的能（通常是热能）而使声能降低的过程自由声场：均匀的各向同性的非流动媒质中，边界影响可以不计的声场。
噪声：紊乱继续或统计上随机的声振荡或指不需要的声音，可引伸为在一定频段中任何不需要的干扰，如电波干扰噪声剂量：工作日，工作周或其它一定时间内，一切有关噪声的部分暴露指数的和某一种噪声持续时间除以在一定时间（工作日、工作周）内该噪声级下允许的连续工作时间，称为该噪声的部分噪声暴露指数总噪声指数代表人耳接收的噪声剂量用积分表示为：,式中,D,总噪声暴露指数式中,T,计算时间，单位为,s,式中,PPA,瞬间,A,声级，,dB,混响时间：声音已达到稳态后停止声源，平均声能密度自原始衰变到其百万分之一（,60dB,）所需要的时间声压频率响应：声压测量传感器的输出对声压的比率作为频率的函数该声压在传感器敏感元件的整个表面上无论相位或振幅对相等自由场频率响应：声场中声压测量传感器的输出与自由场声压之比作为频率的函数该自由场声压是指无传感器存在时在传感器声中心位置的声压指向性：发射（或接收）某一频率的声波的声源（或声接收器）在其远场中的发射声压（或接收灵敏度）的方向特性常用指向性图表示指向性是声源在远场形成波束的方向特性，也是声接收器对入射声波的方向选择特性指向性图案：换能器在固定频率工作时，通过声中心的指定平面内其响应作为发射或入射声波方向函数，称为指向性函数。
用图线表示的指向性函数，称为指向性图案指向性图案是声源的远场声束图案的数学描述，是球坐标中方位角和俯仰角的函数在不同频率下工作，同一换能器的指向性将随频率的提高而趋于明显漫射声：在给定区域内声能密度均匀的声，在区域内的任一点上所有方向的声能通量是等概率的随机入射响应：声压测量传感器漫射场的频率射向传感器规定表面的声音是来自随机方向的声学量传感器的原理说明,超声波传感器（,ultrasonic sensor,）,声压传感器（,voltage sensor,）,声表面波传感器（,acoustic surface wave sensor,）,超声波传感器（,ultrasonic sensor,）,1),声波及其分类,(1),次声波，振动频率低于,l6Hz,的机械波2),声波,:,振动频率在,16Hz20KHz,之间的机械波3),超声波,:,高于,20KHz,的机械波2,）超声波的物理性质,超声波与声波比，振动频率高，波长短，具有束射特性，方向性强，可以定向传播，其能量远远大于振幅相同的声波，并具有很高的穿透能力3,）超声波传感器原理,超声传感器包括超声发射器、超声接受器、定时电路和控制电路四个主要部分。
它的工作原理大致是这样的：首先由超声发射器向被测物体方向发射脉冲式的超声波发射器发出一连串超声波后即自行关闭，停止发射同时超声接受器开始检测回声信号，定时电路也开始计时当超声波遇到物体后，就被反射回来等到超声接受器收到回声信号后，定时电路停止计时此时定时电路所记录的时间，是从发射超声波开始到收到回声波信号的传播时间利用传播时间值，可以换算出被测物体到超声传感器之间的距离这个换算的公式很简单，即声波传播时间的一半与声波在介质中传播速度的乘积超声传感器整个工作过程都是在控制电路控制下顺序进行的注：,超声波发射原理是把铁磁材料置于交变磁场中，产生机械振动，发射出超声波接收原理是当超声波作用在磁致材料上时，使磁滞材料磁场变化，使线圈产生感应电势输出声压传感器（,voltage sensor,）,能感受声压并转换成可用输出信号的传感器称为声压传感器它有以下的几种实现形式：,电阻变换式,压电式,电容式,1).,电阻变换式,这类传感器可分为接触阻抗型和阻抗变换型两种炭粒式送话器就属于接触阻抗型传感器的一种，图,13.15,是它的工作原理图送话器的基本工作原理是：当声波经空气传播至膜片时，膜片产生振动，在膜片和电极之间的接触电阻发生变化，从而调制通过送话器的电流，该电流经变压器耦合至放大器，信号经放大后输出。
阻抗变换型传感器是由电阻丝应变片或半导体应变片粘贴在膜片上构成的当声压作用在膜片上时，膜片产生形变，使应变片的阻抗发生变化，检测电路将这种变化转换为电压信号输出，从而完成声电的转换2).,压电式,这类传感器是利用压电晶体的压电效应制成的图,13.16,是压电传声器的结构图压电晶体的一个极面和膜片相连接，当声压作用在膜片上使其振动时，膜片带动压动晶体产生振动，压电晶体在机械应力的作用下产生随声压大小变化而变化的电压，从而完成声电的转换3).,电容式,图,13.19,是电容式送话器的结构示意图它由膜片、外壳及固定电极等组成，膜片为一片质轻而弹性好的金属薄片，它与固定电极组成一个间距很小的可变电容器当膜片在声波作用下振动时，膜片与固定电极间的距离发生变化，从而引起电容量的变化如果在传感器的两极间串接负载电阻,R,和直流电流极化电压,E,，在电容量随声波的振动变化时，在,R,的两端就会产生交变电压电容式的传感器的输出阻抗呈容性，由于其容量小，在低频情况下容抗很大，为保证低频时的灵敏度，必须有一个输入阻抗很大的变换器与其相连，经阻抗变换后，再由放大器进行放大声表面波传感器（,acoustic surface wave sensor,）,能感测声表面波信号并转换成可用输出信号的传感器称为声表面波传感器。
声表面波,SAW,（,Surface Acoustic Wave,）是英国物理学家瑞利在,19,世纪,80,年代研究地震波的过程中偶尔发现的一种能量集中于地表面传播的声波1965,年，美国的怀特和沃尔特默在应用物理杂志上发表题为“一种新型声表面波声,电转化器”的论文，取得了声表面波技术的关键性突破，能在压电材料表面激励声表面波的金属叉指换能器,IDT,（,Inter,digital Transducer,）的发明，大大加速了声表面波技术的发展，相继出现了许多各具特色的声表面波器件，使这门年轻的学科逐步发展成为一门新兴的、声学和电子学相结合的边缘学科声表面波传感器标签的识别原理：声表面波传感器的基本组成如图所示其天线接收到高频（,915MHZ,中心频率）激励后经过叉指换能器,IDT,（,inter-digital transducer,）将电磁波转化成声表面波，然后经过一系列反射器（可编程，包含了识别码）反射回来，再经叉指换能器转化成电磁波经天线发射出去，完成反射过程声学量传感器的应用,超声波传感器的应用,声压传感器的应用,声表面波传感器,超声波传感器的应用,利用超声波探伤、测距、测物,利用装有超声波传感器的检测检测机器人对输油管进行检测,采用超声波传感器的倒车雷达,利用超声波传感器制成的鱼群探测器,声压传感器的应用,声压传感器在汽车防盗及航空探测方面等都有应用。
确定密闭集装箱内的材料化学成分，加强港口的安全声表面波传感器,SAW,最早的应用是在广播、电视领域作频率稳定的滤波器之用现在声表面波技术的应用已涉及到许多学科领域，如地震学、天文学、雷达通信及广播电视中的信号处理、航空航天、石油勘探和无损检测等传感器的发展前景,传感器和仪表元器件是仪器仪表与自动化系统最基础元器件之一传感器和仪表元器件具有服务面广、品种繁多、需求量大等特点,其技术水平和产品质量的提高,将为我国制造业信息化奠定基础现状与问题,我国传感器和仪器仪表的技术和产品,经过发展,有了较大的提高全国已经有,1600,多家企事业单位从事传感器和仪表元器件的研制、开发、生产但与国外相比,我国传感器和仪表元器件的产品品种和质量水平,尚不能满足国内市场的需求,总体水平还处于国外上世纪,90,年代初期的水平存在的主要问题有：,（,1,）科技创新差,核心制造技术严重滞后于国外,拥有自主知识产权的产品少,品种不全,产品技术水平与国外相差,15,年左右2,）投资强度偏低,科研设备和生产工艺装备落后,成果水平低,产品质量差3,）科技与生产脱节,影响科研成果的转化,综合实力较低,产业发展后劲不足战略目标,到,2020,年,传感器及仪表元件领域应争取实现三大战略目标：,以工业控制、汽车、通讯、环保为重点服务领域,以传感器、弹性元件、光学元件、专用电路为重点对象,发展具有自主知识产权的原创性技术和产品,;,以,MEMS,工艺为基础,以集成化、智能化和网络化技术为依托,加强制造工艺和新型传感器和仪表元器件的开发,使主导产品达到和接近国外同类产品的先进水平,;,以增加品种、提高质量和经济效益为主要目标,加速产业化,使国产传感器和仪表元器件的品种占有率达到,70%80%,高档产品达,60%,以上。
发展重点,传感器技术,仪表元器件,传感器技术,MEMS,工艺和新一代固态传感器微结构制造工艺：深反应离子刻蚀（,DRIE,）工艺或,IGP,工艺,;,封装工艺：如常温键合倒装焊接、无应力微薄结构封装、多芯片组装工艺,;,新型传感器：如用微硅电容传感器、微硅质量流量传感器、航空航天用动态传感器、微传感器,汽车专用压力、加速度传感器,环保用微化学传感器等集成工艺和多变量复合传感器微结构集成制造工艺,;,工业控制用多变量复合传感器,如：压力、静压、温度三变量传感器,气压、风力、温度、湿度四变量传感器,微硅复合应变压力传感器,陈列传感器智能化技术与智能传感器信号有线或无线探测、变换处理、逻辑判断、功能计算、双向通讯、自诊断等智能化技术,;,智能多。
