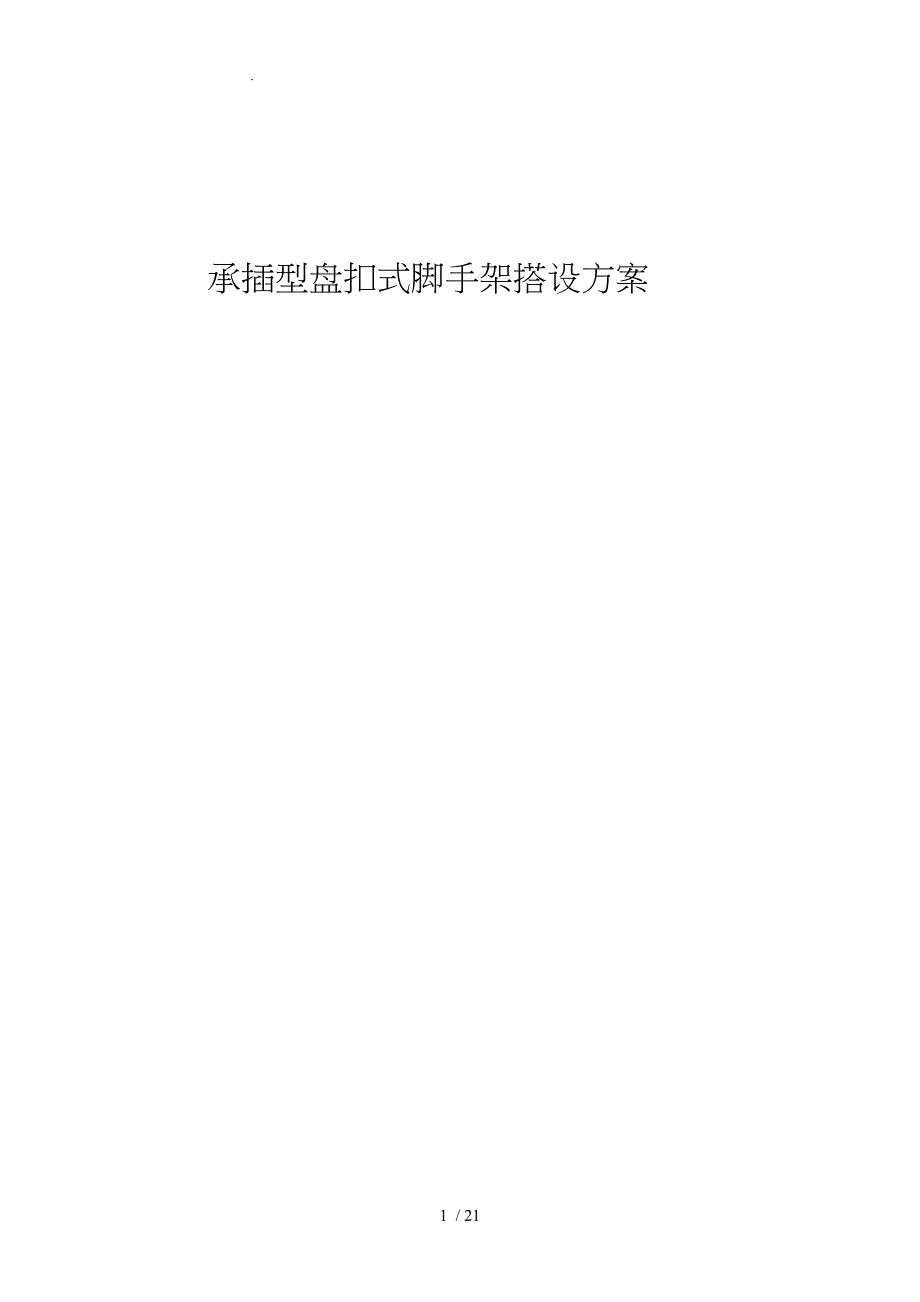

. 承插型盘扣式脚手架搭设方案 目 录一、编制依据2二、工程概况2三、插扣式脚手架施工特点2四、架体组成3五、施工要点4六、架体搭设施工工艺4七、施工流程与要求5（一）、施工流程5（二）、模板安装基本要求7八、脚手架检查与验收7九、混凝土浇筑7十、支撑系统与模板的拆除8十一、安全、质量、环境保证措施81、安全施工要求82、施工质量管理103、环境管理11十二、安全应急预案11十三、剪刀撑简图12十四、承插型盘扣式支架支撑计算书12一、盘扣式支架承载能力计算12二、木工字梁受力计算：13三、钢管受力计算14四、支架稳定性计算16五、承插型盘扣式支架抗倾覆验算18六、水平杆与斜杆受力计算18七、地基承载力要求20一、编制依据1、舞蹈学院学生宿舍综合楼工程施工图、图纸会审纪要；2、《建筑施工安全检查标准》JGJ59-2011；3、《建筑施工扣件式钢管脚手架安全技术规》JGJ130－2011；4、《建设工程项目管理规》；5、《混凝土结构工程施工质量验收规》 GB 50204-2015；6、《建筑工程施工质量验收统一标准》 GB 50300-2013；7、《建筑施工模板安全技术规》JGJ162-2008；8、《施工现场临时用电安全技术规》JGJ46-2005；9、《建筑机械使用安全技术规程》JGJ33-2001；10、《建筑结构荷载规》 GB50009-2006；二、工程概况舞蹈学院学生宿舍综合楼工程位于海淀区万寿寺路1号院舞蹈学院院，东侧为学校围墙，南侧为学校教学科研楼和图书馆，西侧为学校运动场，北侧为教师住宅。
本工程1#楼地下3层，地上12层（裙房1~6层）；2#楼地下3层，地上3层（局部2层）；3#楼地下3层，地上6层；人防出入口地下3层，地上1层；设备用房出入口地下2层，地上1层；覆土地下室地下3层（局部2层）建筑（檐口）高度：1#楼高层主体45.00米，裙房6层处24.00米；2#楼3层处12米，2层处9.0米；3#楼21.6米，人防出入口5.15米，设备用房出入口4.0米本项目建设总用地面积为11500平方米，规划总建筑面积为28855平方米,其中地上建筑面积13900平方米，地下建筑面积14955平方米建筑最大平面尺寸：东西向0-1轴～2-4轴为111m，南北向A～L轴66.6m基坑实际开挖深度16.07～18.22m之间，属大型深基坑工程，基坑等级为一级本工程±0.000相当于国家85高程53.05m，室外高差为0.45m结构形式：1#楼、3#楼为框架-剪力墙结构，2#楼为框架结构，建筑场地类别二类，抗震设防烈度8度，抗震等级1#楼剪力墙一级、框架二级，2#楼框架二级，3#楼剪力墙二级，抗震设防类别为丙类，结构安全等级二级，设计使用年限50年1#楼、2#楼地下均为3层（局部2层），-3层层高为3.9m，-2层层高为6.9m，-1层层高为6.35m，地上1#楼12层（局部6层），2#楼地上3层（局部2层），3#楼地上6层，主要柱断面为600×600㎜，700×700㎜，800×800㎜，外墙厚度400㎜，墙厚度300㎜、250mm、200mm，基础底板厚500㎜、600mm、1300mm，楼板厚度从100㎜、110mm、120mm、150mm、160mm、180mm均有，人防板厚300mm，主要梁断面为350×600、500×800等，梁最大跨度10 m。
三、插扣式脚手架施工特点本工程模板支撑拟采用承插型盘扣式钢管支撑体系，承插型盘口式脚手架是新型的一种便捷式支撑脚手架，它有点类似碗扣架又优于碗扣架，在模板专项方案中叫做承插式脚手架 1、具有可靠的双向自锁能力； 2、无任何活动零件； 3、运输、储存、搭设、拆除方便快捷； 4、受力性能合理； 5、可以自由调节； 6、产品标准化包装； 7、组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架 四、架体组成（一）、主要构配件盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN1、立杆：杆上焊接有连接的轮盘和连接套管的竖向支撑杆件 立杆参数表标准杆型号A（mm）理论重量（Kg）LG-210210016.06LG-15015009.822、连接轮盘：焊接于立杆上可扣接 4 个方向扣接头的圆扣形孔板3、立杆连接套管：焊接于立杆一端，用于立杆竖向接长的专用外套管4、横杆：两端焊接有扣接头，且与立杆扣接的水平杆件。
横杆参数表标准杆型号长度(mm)理论重量（Kg）型号长度(mm)理论重量（Kg）HG-909004.17HG-606003.02HG-303001.87HG-12012005.32五、施工要点1、前期应做好支撑体系的专项施工方案设计，搭设前应进行放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性 2、插扣式脚手架安装基础必须要夯实平整并采取混凝土硬化措施 本工程架体均搭设再混凝土底板与顶板上3、插扣式脚手架宜使用于同一标高围的梁板，而对于标高相差较大的梁板需进行详细的排版、设计4、架体搭设完成后要加设足够的剪刀撑，在顶托与架体横杆300-500mm之间的距离要增设足够的水平拉杆，使其整体稳定性得到可靠的保证 5、目前我国建设部未有插扣式脚手架行业标准和规出台，不过在建设工地上已开始广泛使用，其现场施工可参照《建筑施工承插型盘扣式钢管支架安全技术规程》，施工计算可参照 《建筑施工碗口式脚手架安全技术规程》六、架体搭设施工工艺1、适用围1）插扣式脚手架适用于非高大模板的模板支撑架或标准层模板支撑架2）插扣式脚手架基础应平整并有混凝土硬化措施，且基础标高变化较少。
3）插扣式脚手架适用于结构形式较规整的结构2、立杆选择1）承插式脚手架立杆采用Φ48×3.0mm钢管，受力计算时应根据现场实际情况进行调整，一般按Φ48×3.0mm进行计算2）立杆需尽量选用标准杆，根据本工程的楼层高度，现选用标准型号A2100和A1800两种标准杆对接，将满足模板架体的高度搭设时型号A21000立杆全部放于底部，再对接A1500立杆暂按-3层地下室层高4.6~4.7考虑，后期施工再作调整）3）因每根立杆均设置有立杆连接套管，连接套管将使单根立杆总长增加100mm，故选用立杆时必须考虑其增加长度，以避免立杆过长3、横杆选择横杆均为标准杆件，其杆件长度符合300mm模数，故在进行架体立杆间距设计时应按照所提供横杆长度进行计算，故立杆间距设置无扣件式钢管脚手架灵活根据本工程实际情况，水平横杆选择长度为600、900、1200三种横杆4、步距选择架体步距的设置需与承插口相对应，标准立杆的承插口间距为600mm，故步距选择时需符合600模数且最底部轮盘距立杆底端距离为300mm，故扫地杆实际设置于300mm处根据本工程现场实际情况，第一步扫地杆按实际设置距地300mm，纵横向双向设置，第二步水平杆连接杆件按立杆每步距的模数，选用距扫地杆向上1.7m，纵横向双向设置，第三步水平杆连接杆件按立杆每步距的模数，选用距扫地杆向上4.0m，纵横向双向设置，根据现场施工条件，横向水平连接杆件，纵横向共设置三道。
5、架体布置架体布置时需按实际开间尺寸排设，排设时先从建筑物一端开始，向另一端立杆定位，定位时按立杆间距不大于1200mm进行人防顶板厚度300mm，立杆间距应按900mm考虑，也可以按一个方向900mm布置，另一个方向1200mm布置局部不足排设间距的可减小一个横杆等级进行排设，且宜设置于墙柱边梁底宜采用锁钢管扣件的形式进行支设，可以保证梁板模板的正常搭设七、施工流程与要求（一）、施工流程测量放线，确定本层梁、板位置→定位立杆，并作出十字标记→竖立杆并搭设扫地杆与第一步横杆→搭设上部横杆与剪刀撑→锁梁底钢管→铺设梁底模板→板底模板铺设（1）将楼层各构件位置的边线在地面上标出，以保证支架、模板施工过程中按设计尺寸进行施工2）按预先的支架设计位置在地面上将立杆位置标出，并做好标记，保证立杆排列整齐3）先竖立最角端的立杆，并逐步将周边立杆竖起，将扫地杆与第一步横杆搭设，保证已搭设架体稳固、不倾倒4）在立杆全部竖立完成后，进行上部立杆搭设，将全部横杆搭设完成，并预留出梁位按预定架体设计要求搭设剪刀撑，剪刀撑必须按要求整体搭设5）搭设梁底纵向受力钢管，受力钢管需采用双扣件固定，钢管搭设时需进行标高复核以保证梁底模板为设计标高。
6）梁底模板铺设时，次楞木枋放置应平顺，且靠近节点位置需放置次楞7）板底模板铺设时，应先将顶部可调顶托调整至预定标高位置，并对其进行拉线找平，满足平整度要求后再铺设模板2、施工要求（1）所有模板支撑满堂脚手架搭设前，都要先熟悉方案要求，根据楼层高度，混凝土构件大小，确定立杆的间距要求，确定立杆的高度，拉线放出立杆的位置，注意横杆能尽量纵横贯通，平直梁底的立杆与板底的立杆能通过横杆形成整体2）立杆基础应坚实，筏板与顶板新浇筑混凝土架子搭设立杆底部需设置垫板3）立杆接头不宜设置在同一截面4）横杆接头需卡紧，并且保证端部与立杆接触紧密，在架体搭设完成后与混凝土浇筑过程中，需派人对横杆紧固情况进行检查5）立杆可调底托伸出长度不应大于300mm，立杆可调顶托伸出长度不宜超过300mm，立杆长度不得小于150mm，且可调底托与顶托需满足《建筑施工承插型盘扣式钢管支架安全技术规程》中的要求6）由于该承插式钢管脚手架为承插企口式，为满足支撑系统的整体刚度，防止构架纵横侧滑、倾斜，必须增设剪刀撑，剪刀撑的构造应符合下列规定：①模板支架四边满布竖向剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，特别是主梁方向必须设置剪刀撑，由底至顶连续设置；②每道剪刀撑宽度不应小于4跨，且不应小于6m，剪刀撑斜杆与地面倾角宜在45°~60°之间。
倾角为45°时，剪刀撑跨越立杆的根数不应超过7根；倾角为60°时，则不应超过5根； ③剪刀撑斜杆的接长应采用搭接，其搭接长度≥100cm，并用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端的距离≥10cm；④剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；⑤设置水平剪刀撑时，有剪刀撑斜杆的框格数量应大于框格总数的1/33、现场情况处理（1）现象：立杆底部楼板存在降板，降板位置架体正常搭设时无法与周边架体连接形成整体处理：可在降板位置立杆下设置较厚的垫板将立杆底部调至同一标高，或按《建筑施工承插型盘扣式钢管支架安全技术规程》要求使用可调底座2）现象：1#楼热力间-15.9与1#楼主楼-18.05位置或其他位。
