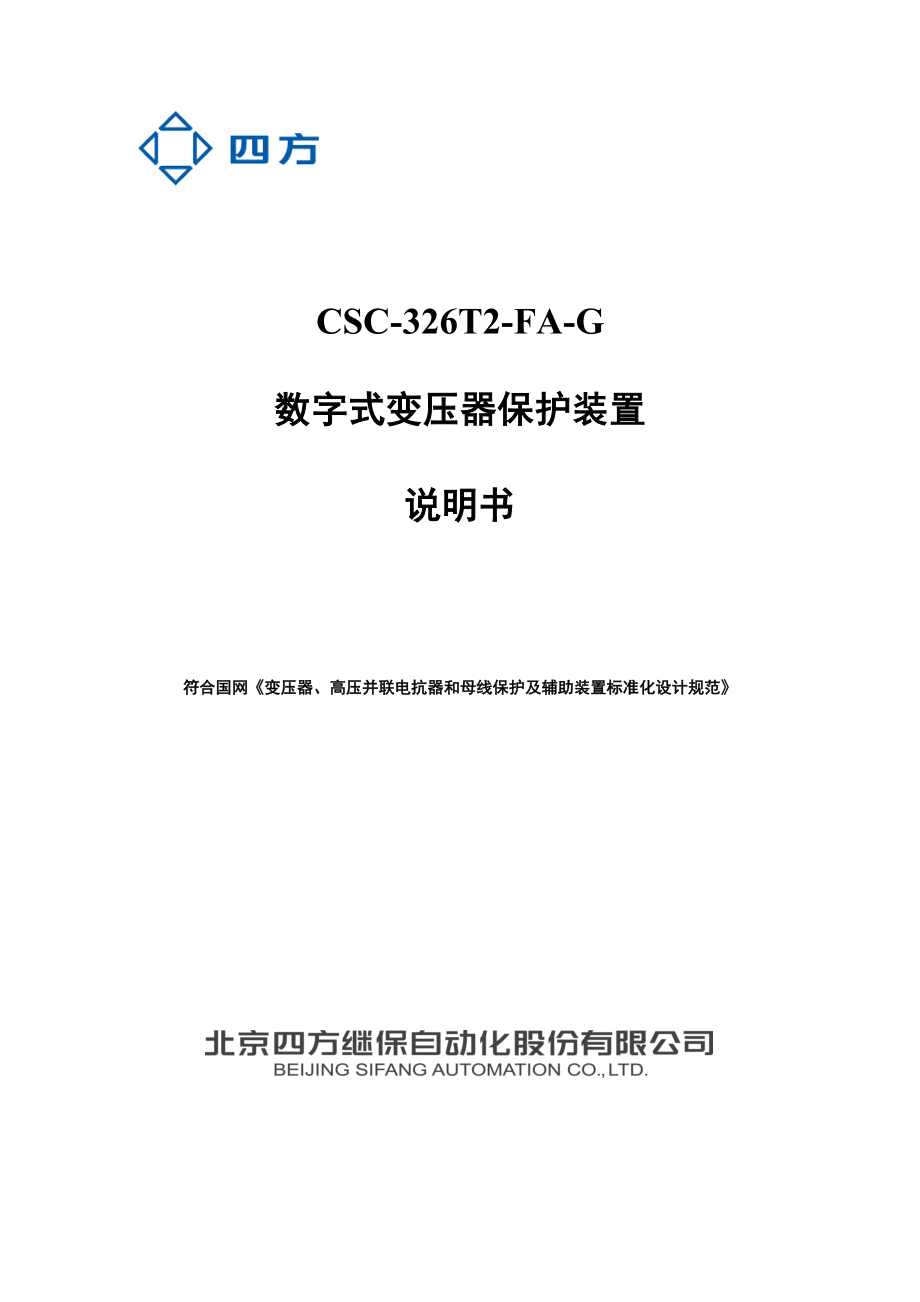

CSC-326T2-FA-G数字式变压器保护装置说明书符合国网《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》CSC-326T2-FA-G数字式变压器保护装置说明书编 制：戴丽君 校 核：赵俊磊 标准化审查：李连昌 审 定：肖远清 出 版 号：V1.00文 件 代 号：0SF.450.121出 版 日 期：2014年04月版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利如果装置与说明书有不符之处，请您及时和我公司联系，我们将为您提供相应的服务技术支持 ：010-62986668 ：010-62981900重 要 提 示感谢您使用北京四方继保自动化股份有限公司的产品为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1) 本说明书仅适用于CSC-326T2-FA-G数字式变压器保护装置V1.00及其以上兼容版本的保护程序2) 请仔细阅读本说明书，并按照说明书的规定整定、调试和操作如有随机资料，请以随机资料为准3) 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4) 请使用合格的测试仪器和设备对装置进行试验和检测5) 装置如出现异常或需维修，请及时与本公司服务热线联系6) 本装置的出厂操作密码是：8888目 录第一篇 装置技术说明 11 概述 11.1 适用范围 11.2 保护配置 11.3 装置主要特点 42 技术条件 72.1 环境条件 72.2 电气绝缘性能 72.3 机械性能 72.4 电磁兼容性 72.5 安全性能 72.6 热性能（过载能力） 82.7 功率消耗 82.8 输出触点容量 82.9 额定电气参数 82.10 主要技术性能指标 93 装置硬件 123.1 装置结构 123.2 装置外观图 133.3 装置插件 133.4 SV采样及保护CPU插件 143.5 通信管理插件 143.6 开入插件 143.7 开出插件 143.8 GOOSE插件 153.9 电源插件 154 装置软件 164.1 保护逻辑框图图标符号说明 164.2 保护程序整体结构 174.3 保护启动元件 174.4 差动保护 174.5 后备保护功能说明 23第二篇 用户使用说明 345 开箱检查 346 安装调试 346.1 安装 346.2 通电前的检查 346.3 装置通电检查 356.4 模拟短路故障试验 417 值清单及整定说明 427.1 设备参数定值 427.2 差动保护定值 447.3 高压侧后备保护定值 457.4 中压侧后备保护定值 487.5 低压1分支后备保护定值 517.6 低压2分支后备保护定值 537.7 低1电抗后备保护定值 557.8 低2电抗后备保护定值 557.9 接地变后备保护定值 567.10 公共绕组保护定值 577.11 自定义保护定值 577.12 装置压板设置 587.13 跳闸矩阵定值 617.14 系统计算参数 667.15 Q／GDW 175规范标准名称与装置压缩名称对照表 677.16 《继电保护信息规范》标准名称与装置输出压缩名称对照表 678 装置接线及端子说明 698.1 电流、电压回路接线 698.2 装置端子说明 709 人机接口及其操作 739.1 装置面板布置图 739.2 正常运行显示 749.3 装置模拟量显示含义 749.4 装置菜单结构 7910 运行维护 8210.1 装置投运前检查 8210.2 运行中的注意事项 8210.3 设备更换保护软件或保护CPU板后的操作 8210.4 设备更换SV软件或SV板后的操作 8210.5 设备更换GOOSE软件或GOOSE板后的操作 8310.6 设备更换MASTER软件或MASTER板后的操作 8310.7 设备更换开入和开出插件后的操作 8310.8 定值固化方式、定值区切换方式、打印方式等的说明 8311 保护报文汇总 8511.1 装置故障告警信息 8511.2 运行异常信息 8511.3 保护CPU与GOOSE和MU之间的告警信息 8611.4 SV板告警信息 8711.5 GOOSE板告警信息 8812 动作报告的格式和典型报告分析 8912.1 保护动作报告分析 8912.2 故障录波报告 8913 运输、贮存 9514 订货须知 9515 附录：字符和中文字符集 9615.1 使用说明 9615.2 ASCII 16进制字符表 9615.3 中文字符表 9716 CSC-326T2-FA-G装置背板端子图 101CSC-326T2-FA-G数字式变压器保护装置 说明书第一篇 装置技术说明1 概述1.1 适用范围CSC-326T2-FA-G数字式变压器保护装置（以下简称装置或产品），采用主后一体化的设计原则，主要适用适用于数字化变电站。
该装置位于变电站的间隔层，向上能以双以太网或三以太网以IEC61850与变电站层的监控、远动、故障信息子站等设备通信，向下能与过程层的合并单元、智能单元等设备进行通信，取消电缆硬连接，简化二次回路该装置支持采样值（SV）和面向通用对象的变电站事件（GOOSE）功能，支持直接采样和直接跳闸的应用，也支持SV和GOOSE组网的应用工程，满足数字化变电站需求该装置可以按照IEC61850-9-2与过程层合并单元通信，接入采样值信息该装置可以按照IEC61850定义的GOOSE服务与间隔层其它装置进行信息交换完成逻辑配合，也可以与过程层智能单元进行通信，实现对一次设备的信息收集和控制功能本系列装置通过国际权威机构荷兰KEMA公司IEC61850一致性检测与认证，具备良好的互操作性 本说明书适用于220kV及以下电压等级的变压器保护，对应于CSC-326T2-FA-G装置V1.00F及其以上兼容版本的保护程序，保护程序按照国家电网公司Q／GDW 175-2013《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》要求设计1.2 保护配置220kV及以下变压器保护典型配置见表1表1 CSC-326T2-FA-G保护配置表类别序号功能描述段数及时限说明备注主保护1差动速断√2纵差保护√励磁涌流闭锁原理可通过控制字选择“二次谐波”或“模糊识别”。
3变化量差动保护√自定义高后备4相间阻抗保护Ⅰ段3时限偏移阻抗圆，阻抗灵敏角为80°选配D5接地阻抗保护Ⅰ段3时限偏移阻抗圆，阻抗灵敏角为80°选配D6复压过流保护Ⅰ段3时限Ⅱ段3时限Ⅲ段2时限Ⅰ段、Ⅱ段复压可投退、方向可投退、方向指向可整定；Ⅲ段不带方向，复压可投退7零序过流保护Ⅰ段3时限Ⅱ段3时限Ⅲ段2时限Ⅰ段、Ⅱ段方向可投退、方向指向可整定；Ⅲ段不带方向；Ⅰ段、Ⅱ段、Ⅲ段过流元件可选择自产或外接8间隙过流保护Ⅰ段1时限9零序过压保护Ⅰ段1时限零序电压可选自产或外接10失灵联跳Ⅰ段1时限11过负荷保护Ⅰ段1时限固定投入表1 CSC-326T2-FA-G保护配置表 （续）类别序号功能描述段数及时限说明备注中后备12相间阻抗保护Ⅰ段3时限选配D13接地阻抗保护Ⅰ段3时限选配D14复压过流保护Ⅰ段3时限Ⅱ段3时限Ⅲ段2时限Ⅰ段、Ⅱ段复压可投退、方向可投退、方向指向可整定Ⅲ段不带方向，复压可投退15零序过流保护Ⅰ段3时限Ⅱ段3时限Ⅲ段2时限Ⅰ段、Ⅱ段方向可投退、方向指向可整定Ⅲ段不带方向Ⅰ段、Ⅱ段、Ⅲ段过流元件可选择自产或外接16间隙过流保护Ⅰ段2时限17零序过压保护Ⅰ段2时限零序电压可选自产或外接。
18失灵联跳Ⅰ段1时限19过负荷保护Ⅰ段1时限固定投入低1后备20复压过流保护Ⅰ段3时限Ⅱ段3时限Ⅰ段复压可投退、方向可投退、方向指向可整定Ⅱ段不带方向，复压可投退21零序过流保护Ⅰ段2时限固定采用自产零序电流选配J22零序过压告警Ⅰ段1时限固定采用自产零序电压23过负荷保护Ⅰ段1时限固定投入取低压1分支和低压2分支和电流低2后备24复压过流保护Ⅰ段3时限Ⅱ段3时限Ⅰ段复压可投退、方向可投退、方向指向可整定Ⅱ段不带方向，复压可投退25零序过流保护Ⅰ段2时限固定采用自产零序电流选配J26零序过压告警Ⅰ段1时限固定采用自产零压接地变27速断过流保护Ⅰ段1时限选配J28过流保护Ⅰ段1时限29零序过流保护Ⅰ段3时限Ⅱ段1时限固定采用外接零序电流低1电抗30复压过流保护Ⅰ段2时限选配E低2电抗31复压过流保护Ⅰ段2时限 选配E公共绕组32零序过流Ⅰ段1时限自产零流和外接零流“或”门判别选配G33过负荷保护Ⅰ段1时限固定投入 说明：2/Ⅰ、1/Ⅱ表示该保护配置有Ⅰ、Ⅱ两段，其中：Ⅰ段带2个时限、Ⅱ段带1个时限，其余类推图1为CSC-326T2-FA-G的典型应用示意图图中所有量只接入装置一次；第二组CT接入第二台装置完成第二套保护功能（与第一套完全相同），构成双主双后的保护配置。
注：变压器各侧相电流CT均以远离变压器侧为正极性端；差动电流的计算及方向元件的指向均以此为基准图1 CSC-326T2-FA-G典型应用示意图1.3 装置主要特点1) 符合Q／GDW 175-2013 《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》装置设计完全符合Q／GDW 175-2013 《变压器、高压并联电抗器和母保护及辅助装置标准化设计规范》中的对变压器保护的配置要求、技术原则的要求；装置的输入输出量、压板、端子、报告和定值等的设计都是按照设计规范的要求规范统一的2) 完全满足GB/T 14285-2006 《继电保护和安全自动装置技术规程》要求装置设计完全符合最新的《继电保护和安全自动装置技术规程》3) 自。
