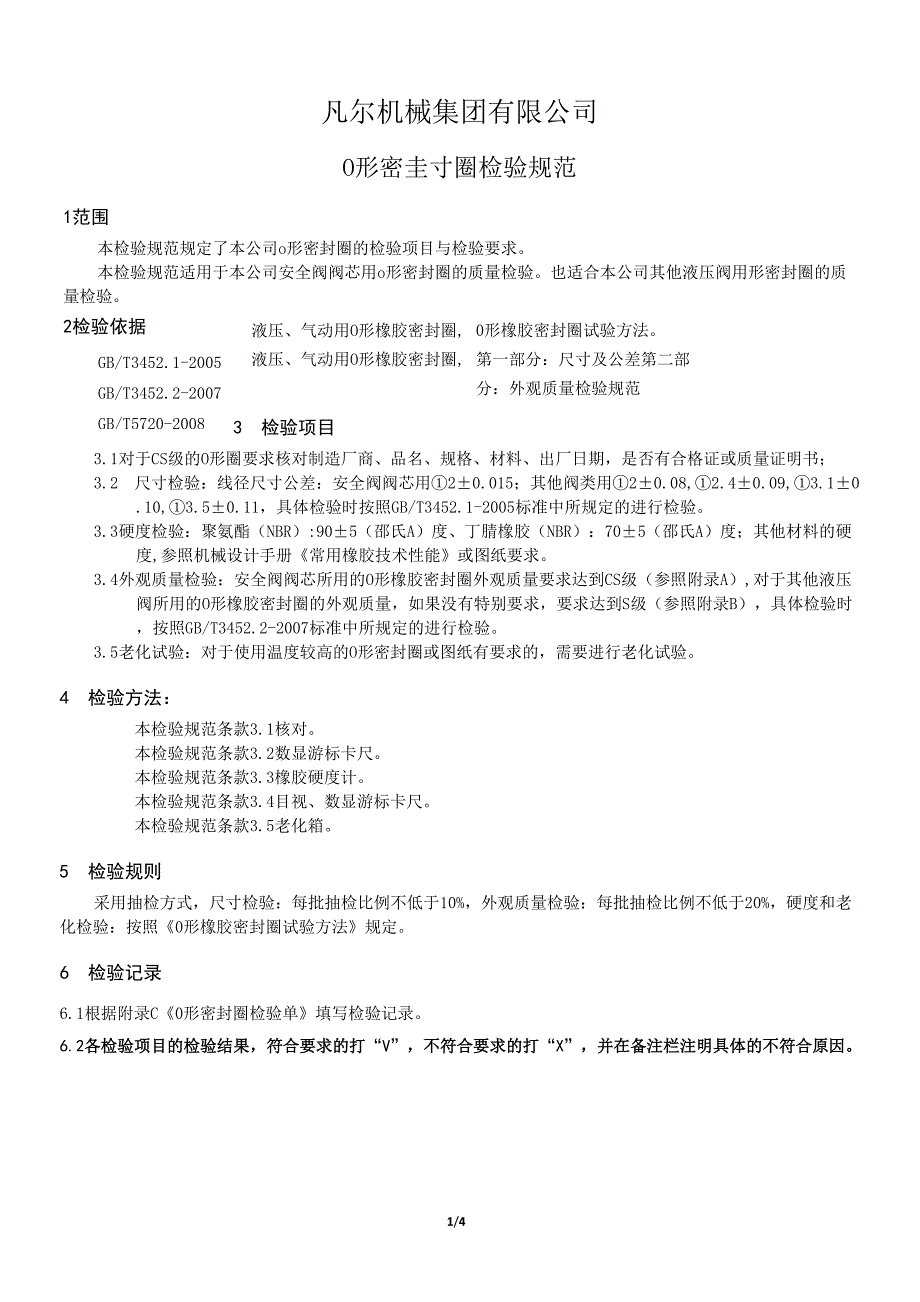

凡尔机械集团有限公司O形密圭寸圈检验规范1范围本检验规范规定了本公司o形密封圈的检验项目与检验要求本检验规范适用于本公司安全阀阀芯用o形密封圈的质量检验也适合本公司其他液压阀用形密封圈的质量检验/42检验依据GB/T3452.1-2005GB/T3452.2-2007GB/T5720-2008液压、气动用O形橡胶密封圈,液压、气动用O形橡胶密封圈,0形橡胶密封圈试验方法第一部分：尺寸及公差第二部分：外观质量检验规范3 检验项目3.1对于CS级的O形圈要求核对制造厂商、品名、规格、材料、出厂日期，是否有合格证或质量证明书；3.2 尺寸检验：线径尺寸公差：安全阀阀芯用①2±0.015；其他阀类用①2±0.08,①2.4±0.09,①3.1±0.10,①3.5±0.11，具体检验时按照GB/T3452.1-2005标准中所规定的进行检验3.3硬度检验：聚氨酯（NBR）:90±5（邵氏A）度、丁腈橡胶（NBR）：70±5（邵氏A）度；其他材料的硬度,参照机械设计手册《常用橡胶技术性能》或图纸要求3.4外观质量检验：安全阀阀芯所用的O形橡胶密封圈外观质量要求达到CS级（参照附录A）,对于其他液压阀所用的O形橡胶密封圈的外观质量，如果没有特别要求，要求达到S级（参照附录B），具体检验时，按照GB/T3452.2-2007标准中所规定的进行检验。
3.5老化试验：对于使用温度较高的O形密封圈或图纸有要求的，需要进行老化试验4 检验方法：本检验规范条款3.1核对本检验规范条款3.2数显游标卡尺本检验规范条款3.3橡胶硬度计本检验规范条款3.4目视、数显游标卡尺本检验规范条款3.5老化箱5 检验规则采用抽检方式，尺寸检验：每批抽检比例不低于10%，外观质量检验：每批抽检比例不低于20%，硬度和老化检验：按照《0形橡胶密封圈试验方法》规定6 检验记录6.1根据附录C《0形密封圈检验单》填写检验记录6.2各检验项目的检验结果，符合要求的打“V”，不符合要求的打“X”，并在备注栏注明具体的不符合原因CS级0形密封圈表面缺陷尺寸的极限值单位：mm表面缺陷类型图示错位、错配（偏移）组合飞边（偏移和分模线凸起的组合）开模缩裂缺陷尺CS级0形圈截面直径d寸符号>1.5>2.25>3.15>4.50>6.30W2<3.15<4.50<6.30<8.40be0.020.040.060.060.08x0.070.070.100.130.13y0.100.100.130.130.13a不允许g不允许u不允许缺陷是最大极限值过度修边（不允许有径向修边痕迹）n允许修边后的尺寸n不小于0形圈载面直径d2的下限值2流痕（不允许在径向上有固v1.501.50a1.5a4.56a4.56a有的定向流痕）k0.050.050.050.050.05缺胶和凹痕0.080.130.180.250.38（包括分模线w0.13d0.25d0.38d0.51d0.75d凹痕）t0.080.080.100.100.13a或者是O形圈内径（dp乘以0.03，取二者中的较大者，最大不超过30mm。
b对于截面直径W0.8mm或截面直径〉6.30mm的0形圈，其缺陷的允许极限值应由制造商和用户协商确定d仅限于模具沉积物产生的凹痕S级0形密封圈表面缺陷尺寸的极限值单位：mm缺陷是最大极限值表面缺陷类型缺陷尺S级0形圈截面直径d图示寸符号>0.8b>2>3.1>4.50>6.30W2W3.1W4.5<6.30<8.40b错位、错配（偏7—移）-—e0.080.080.100.120.13组合飞边（偏移和分模线凸-x0.100.100.130.150.15起的组合）y0.100.100.130.150.15a可见的飞边不应超过0.05mm开模缩裂g0.10.150.200.200.300.050.080.100.100.13过度修边（不允许有径向修边痕迹）n允许修边后的尺寸n不小于0形圈载面直径d2的下限值2流痕（不允许在径向上有固有的定向流痕）v1.501.505.05.05.0k0.050.050.050.050.05缺胶和凹痕（包括分模线凹痕）w0.150.250.400.631.00t0.080.080.100.100.13a或者是O形圈内径（dp乘以0.05，取二者中的较大者b对于截面直径W0.8mm或截面直径〉6.30mm的0形圈，其缺陷的允许极限值应由制造商和用户协商确定。
c圆角O形密封圈检验记录单编号NO:序号检验项目检验要求检验结果备注1通则检验制造厂商、品名、规格、材料、出厂日期合格证或质量证明书2尺寸检验线径尺寸及公差3硬度检验邵氏（A）硬度，NBR为90±5、70±5（邵氏A）度4外观质量错位、错配（偏移）组合飞边（偏移和分模线凸起的组合）开模缩裂过度修边（不允许有径向修边痕迹）流痕（不允许在径向上有固有的定向流痕）缺胶和凹痕（包括分模线凹痕）5老化试验按照《0形橡胶密封圈试验方法》进行检验注：安全阀阀芯用O形密封圈外观质量要求达到CS级标准，其他液压阀用O形密封圈没有特别要求的，外观质量要求达到S级标准检验结论：□合格；口不合格检验员/日期：凡尔机械集团有限公司编制：审核：批准：二0一四年十二月。
