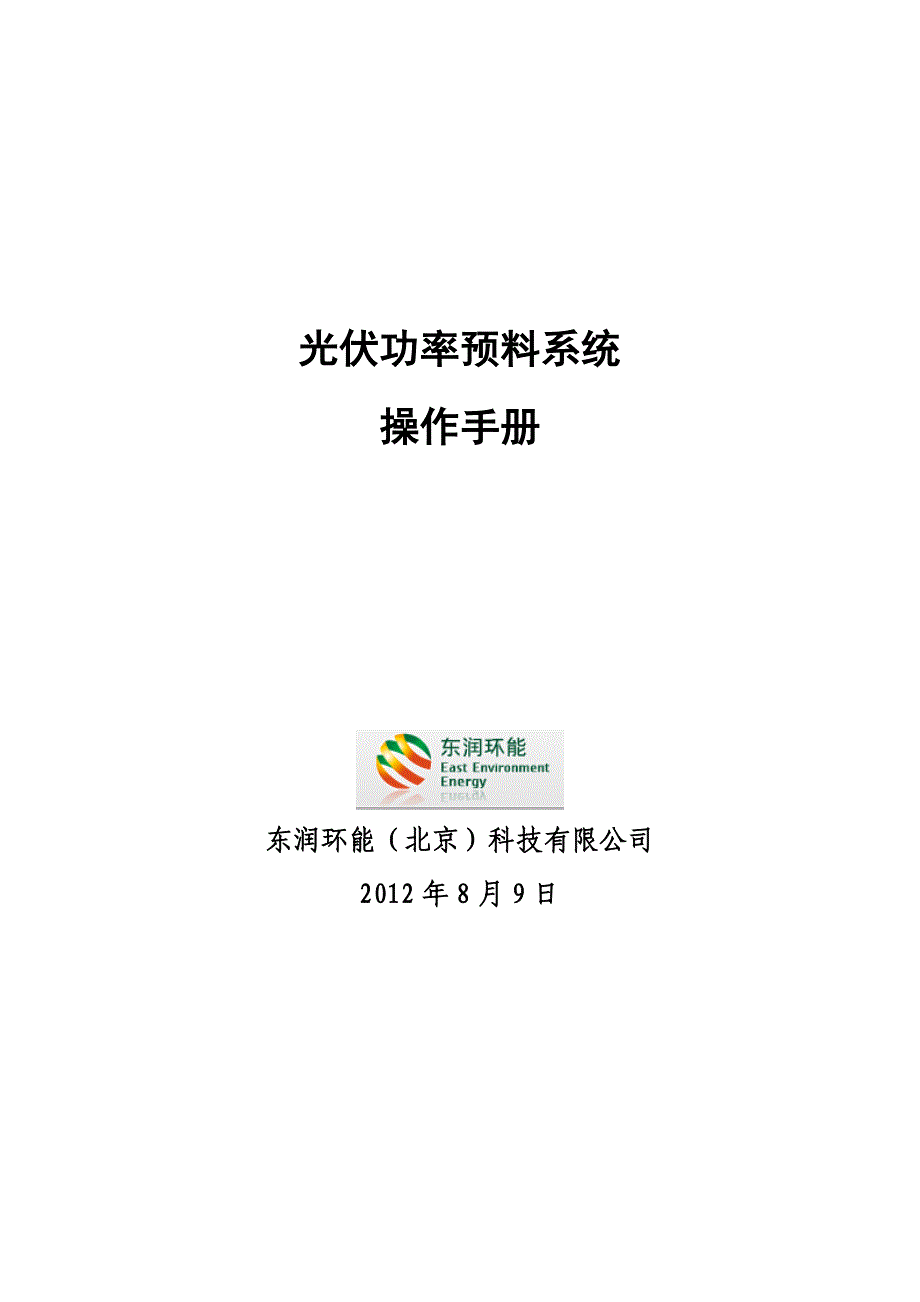

光伏功率预料系统操作手册东润环能（北京）科技有限公司2012年8月9日目 录目 录 1一、登录管理 31.1 用户登录 31.2 用户管理 41.2.1 密码修改 41.2.2 用户退出 5二、实时状态监控模块 52.1 全景展示 52.2实时功率曲线 62.3实时气象曲线 6三、功率曲线展示模块 73.1 短期预料曲线 73.2超短期预料曲线 83.3 历史曲线 9四、气象信息展示模块 104.1 风向风玫瑰图 104.2 风速曲线图 104.3 辐照曲线图 114.4 温度曲线图 114.5 湿度曲线 124.6云量曲线 12五、分析统计模块 135.1 统计信息 135.1.1 光伏短期预料指标 135.1.2 光伏超短期预料指标 13实际功率相关指标 145.1.4 预料气象相关指标 145.1.5 实测气象信息指标 15电场运行参数统计 155.2 报表信息 165.2.1 功率报表 165.2.2 气象报表 16限电记录报表 17检修记录报表 175.2.5 故障记录报表 18六、系统管理模块 186.1 电厂场管理 18电厂场基本信息设置 186.1.2 检修容量设置 20光伏板信息设置 21限电设置 22故障录入 24系统参数设置 266.2 用户管理 28用户设置 28操作记录 296.3系统管理 296.3.1 tomcat日志下载 29系统更新 30系统重启 31运行监控日志 31数据库导出 31附录 32一、登录管理1.1 用户登录预料系统接受B/S模式,用户登录系统不须要安装其它软件，在系统所在网段任何一台电脑的阅读器上输入光伏功率预料系统的链接，便可以进入系统的登陆界面，全部操作必需在用户成功登陆并授权的状况下进行。
登录界面如图1-1所示：图1-1 光伏功率预料系统登录界面用户必需输入用户名和密码后才能登陆系统，密码实行MD5算法进行统一的加密处理，并许久化至数据库中假如用户名和密码输入错误，系统给出相应提示信息并允许用户进行重新登陆操作 假如用户名密码通过验证，系统自动获得相应用户的个人信息，并依据用户所拥有的权限，为其生产不同的功能菜单；并自动为用户导航至操作主界面登入成功界面如图1-2所示：图1-2 光伏功率预料系统主界面1.2 用户管理登入成功后，用户可以修改自己的登入密码，访问结束可以选择平安退出系统 密码修改登录用户在系统右上角选择【系统管理】à【用户管理】à【用户设置】进入密码修改部分成功登陆用户可以对自己的登陆密码进行修改，系统从Session中自动获得用户信息，识别当前用户；当Session中的信息有效时授权此次操作请求，当信息无效时拒绝操作请求；用户填写的用户密码首先通过MD5算法进行加密，然后同步到数据库中，对其进行许久化操作；新修改的密码作为用户下次登陆系统的最终凭证如图1-3所示：图1-3 密码修改界面 用户退出登陆用户在系统右上角选择【退出】连接，系统自动对用户进行退出操作二、实时状态监控模块实时状态监控，是指查看当天光伏电场的信息展示，包括地理位置，功率信息，气象信息等。
2.1 全景展示登陆用户在系统功能菜单中选择：【实时状态监控】à【全景展示】，系统自动打开光伏电场全景图光伏电场全景图以地理分布图的方式展示区域内光伏电场的分布状况，该页面以地图的方式直观的展示了光伏电场的地理分布状况，并接受实时更新的方式对光伏电场的预料功率、实际功率进行展示全景图如图2-1所示：图2-1 光伏电场全景图2.2实时功率曲线登陆用户在系统功能菜单中选择：【实时状态监控】à【实时功率曲线】 ，进入实时功率曲线页面用户可以选择查看的功率相关数据包括短期预料功率、超短期功率、发电支配、总有功、总无功，同时，用户可以按不同的集电线查看相关数据如下图所示：2.3实时气象曲线登录用户在系统功能菜单中选择：【实时状态监控 】 à【 实时气象曲线】，进入实时气象曲线页面用户可以选择不同的集电线查看天气预报，实时监测，对比参数，天气预报层高，实时监测层高，的相关数据如下图所示：三、功率曲线展示模块功率曲线展示模块以曲线和列表的方式展示预料结果曲线，分为预料曲线和历史曲线3.1 短期预料曲线登陆用户在系统功能菜单中选择：【功率曲线展示】 à【 预料曲线】à 【 短期预料曲线】，系统给出短期预料曲线页面，展示从其次天0时起先的将来0-72小时的短期预料曲线，可以依据不同的集电组名称进行查看，详情参见下图所示：点击【批量修改】，可以对所选时间段内的预料结果进行增量修改，也可以对其进行统一的数值设定，参见下图：点击【导出】按钮，系统自动将功率信息封装到Excel中，并提示用户进行下载。
如下图所示：3.2超短期预料曲线登陆用户在系统功能菜单中选择：【功率曲线展示】 à 【 预料曲线】 à【 超短期预料曲线】超短期预料页面展示将来0-4小时的超短期预料数据，并供应查看超短期预料曲线及导出功能点击【导出】按钮，系统自动将功率信息封装到Excel中，并提示用户进行下载，其中的信息包括：日期、时间、预料功率点击【查看超短期预料数据】按钮，系统给出相关详细信息页面如下展示：3.3 历史曲线登陆用户在系统功能菜单中选择：【功率曲线展示】à 【 历史曲线】，进入到历史曲线页面用户选择起先时间，结束时间，查看相关数据曲线图可以以15分钟为时间频率展示功率相关信息：短期预料功率、短期预料功率、总有功，总无功，并可依据选择集电线查看相关数据界面如下图所示：四、气象信息展示模块气象信息展示包括：辐照曲线，云量曲线，温度曲线，风速曲线，风向玫瑰图，湿度曲线，记录六个部分4.1 风向风玫瑰图登陆用户在系统功能菜单中选择：【气象信息展示】à 【风向风玫瑰图】，系统给出页面如图所示：该模块对光伏场某段历史时期的NWP风向玫瑰图进行展示，直观展示光伏电场风向分布状况用户选定随意集电线名字，时间段、天气预报层高和实时监测层高后，点击【查看】。
系统将0-360度划分为8个区域，并按风向角度所在的区域进行分类，自动对满足条件的风向信息进行统计分析，并绘制成风玫瑰图4.2 风速曲线图登陆用户在系统功能菜单中选择：【气象信息展示】à【风速曲线图】，系统给出风速曲线图页面用户可以按层高查看NWP、实时检测数据参见下图所示：4.3 辐照曲线图登陆用户在系统功能菜单中选择：【气象信息展示】 à 【辐照曲线图】，辐照曲线展示页面， 相关信息如下：4.4 温度曲线图登陆用户在系统功能菜单中选择：【气象信息展示 】à 【 温度曲线图】，温度曲线展示页面， 相关信息如下：4.5 湿度曲线登陆用户在系统功能菜单中选择：【气象信息展示】 à 【 湿度曲线】，湿度曲线展示页面， 相关信息如下： 4.6云量曲线登陆用户在系统功能菜单中选择：【气象信息展示】 à 【 云量曲线】，云量曲线展示页面， 相关信息如下：五、分析统计模块分析统计模块包括统计信息和报表信息两大模块详细操作如下：5.1 统计信息5.1.1 光伏短期预料指标登陆用户在系统功能菜单中选择：【分析统计】à【统计信息】à【光伏短期预料指标】页面如下图所示：当用户选择起始日期和截止日期后，点击【点此查询】按钮，可查看相应时段的短期预料均方根误差等统计数据，分为对时段的总计和对时段内分日期的单日统计，可导出。
5.1.2 光伏超短期预料指标登录用户在功能列表选择：【分析统计】à【统计信息】à【超短期预料指标统计】页面如下图所示：当用户选择随意集电线后，选择起始日期和截止日期后，点击【查看】按钮后，系统计算出所选择时段内的各种精度点的超短期统计量，数据可导出5.1.3实际功率相关指标登录用户在功能列表选择：【分析统计】à【统计信息】à【实际功率指标】页面如下图所示：用户选择相应的时间段，点击查看，系统自动给出查询结果，并以列表形式展示所选时间的功率分布和功率波动统计分为所选时间当日统计，所选时间当月统计和所选时间当年统计5.1.4 预料气象相关指标登录用户在功能列表选择：【分析统计】à【统计信息】à【预料气象相关指标】页面如下图所示：用户选择时间段，点击【查看】按钮，系统自动给出天气预报数据显示以列表展示风速分布，以风玫瑰图展示风向分布信息5.1.5 实测气象信息指标登录用户在功能列表选择：【分析统计】à【统计信息】à【实测气象信息指标】页面如下图所示：用户选择时间段，点击【查看】按钮，系统自动给出相应的实际采集数据的统计显示，以列表方式展示相关数据信息5.1.6电场运行参数统计登录用户在功能列表选择：【分析统计】à【统计信息】à【光伏电场运行参数统计】。
页面如下图所示：用户选择时间段，点击【查看】按钮，系统自动给出相应的数据显示点击【导出】按钮，系统自动将列表信息封装到Excel中，并提示用户进行下载，导出表格字段和系统展示列表字段相统一5.2 报表信息5.2.1 功率报表登录用户在功能列表选择：【分析统计】à【报表信息】à【功率报表】页面如下图所示：系统供应按时段查询功能和导出功能由于数据量巨大，系统页面供应滚动条查看方式5.2.2 气象报表登录用户，在功能列表选择：【分析统计】à【报表信息】à【气象报表】页面如下图所示：系统供应按时段、层高查询功能和导出功能由于数据量巨大，系统页面供应滚动条查看方式5.2.3限电记录报表登录用户在功能列表选择：【分析统计】à【报表信息】à【限电记录报表】页面如下图所示：系统供应按时段查询功能和导出功能由于数据量巨大，系统页面供应滚动条查看方式5.2.4检修记录报表登录用户在功能列表选择：【分析统计】à【报表信息】à【检修记录报表】页面如下图所示： 系统供应按时段查询功能和导出功能由于数据量巨大，系统页面供应滚动条查看方式5.2.5 故障记录报表登录用户在功能列表选择：【分析统计】à【报表信息】à【故障记录报表】。
页面如下图所示：系统供应按时段查询功能和导出功能由于数据量巨大，系统页面供应滚动条查看方式六、系统管理模块系统管理模块实现光伏电场管理、用户管理、系统管理三大功能详细功能如下描述6.1 电厂场管理6.1.1电场信息设置登录用户在功能列表选择：【系统管理】à【电场管理】à【电厂场基本信息设置】页面如下图所示：点击【编辑】按钮，系统给出光伏电场基本信息编辑页面，参见下图所示：Ø 增加集电线：点击【新增】按钮，系统给出新增集电线的对话框输入正确的集电线名称和装机容量等相关参数后，点击【编辑】按钮， 即可添加集电线成功所添加的集电线信息编辑页面赐予展示Ø 接入变电站名称：在编辑框输入正确的变电站名称，点击【确认提交】按钮，系统自动保存所编辑信息Ø 接入电压等级：在编辑框输入所设置的电压等级，点击【确认提交】按钮，系统自动保存所编辑信息Ø 返回：点击【返回】按钮，页面跳转至光伏电场基本信息设置页面Ø 删除：点击【删除】按钮，系统弹出确认删除的提示，点击确认，干脆删除6.1.2 检修容量设置登录用户在功能列表选。
