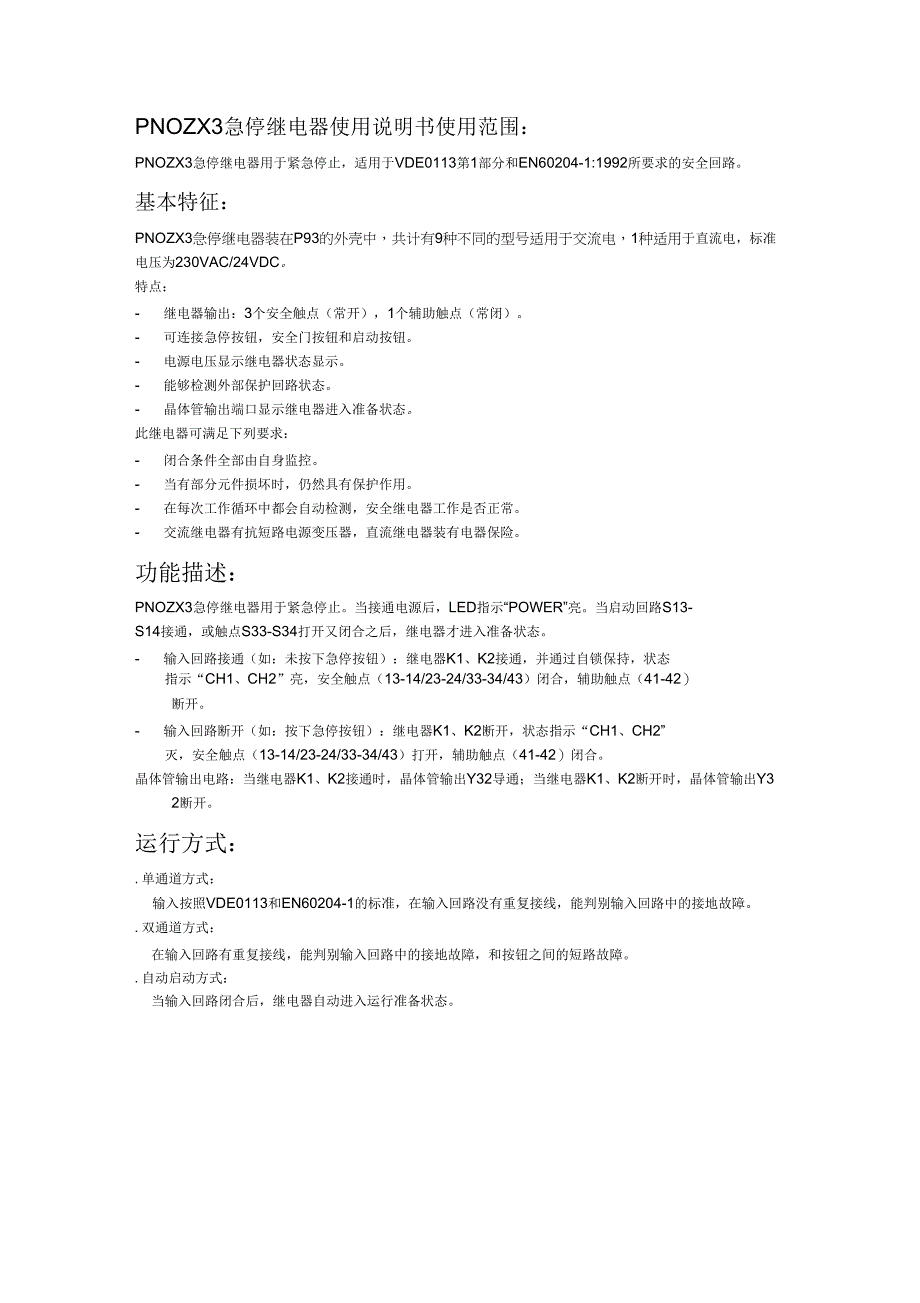

PNOZX3急停继电器使用说明书使用范围：PNOZX3急停继电器用于紧急停止，适用于VDE0113第1部分和EN60204-1:1992所要求的安全回路基本特征：PNOZX3急停继电器装在P93的外壳中，共计有9种不同的型号适用于交流电，1种适用于直流电，标准电压为230VAC/24VDC特点：- 继电器输出：3个安全触点（常开），1个辅助触点（常闭） 可连接急停按钮，安全门按钮和启动按钮 电源电压显示继电器状态显示 能够检测外部保护回路状态 晶体管输出端口显示继电器进入准备状态此继电器可满足下列要求：- 闭合条件全部由自身监控 当有部分元件损坏时，仍然具有保护作用 在每次工作循环中都会自动检测，安全继电器工作是否正常 交流继电器有抗短路电源变压器，直流继电器装有电器保险功能描述：PNOZX3急停继电器用于紧急停止当接通电源后，LED指示“POWER”亮当启动回路S13-S14接通，或触点S33-S34打开又闭合之后，继电器才进入准备状态 输入回路接通（如：未按下急停按钮）：继电器K1、K2接通，并通过自锁保持，状态指示“CH1、CH2”亮，安全触点（13-14/23-24/33-34/43）闭合，辅助触点（41-42）断开。
输入回路断开（如：按下急停按钮）：继电器K1、K2断开，状态指示“CH1、CH2”灭，安全触点（13-14/23-24/33-34/43）打开，辅助触点（41-42）闭合晶体管输出电路：当继电器K1、K2接通时，晶体管输出Y32导通；当继电器K1、K2断开时，晶体管输出Y32断开运行方式：.单通道方式：输入按照VDE0113和EN60204-1的标准，在输入回路没有重复接线，能判别输入回路中的接地故障双通道方式：在输入回路有重复接线，能判别输入回路中的接地故障，和按钮之间的短路故障自动启动方式：当输入回路闭合后，继电器自动进入运行准备状态S21S221424S442图1:内部功能图.手动有监控的启动方式：当在输入回路闭合之前，启动回路是断开的，并且在输入回路闭合之后至少300ms,启动回路再闭合，继电器才进入准备状态，这主要是防止自动启动和启动按钮的短接可通过外接继电器增加触点的数量和容量安装使用：.出厂状态：S11-S12之间短接在应用时应注意只有输出触点13-14/23-24/33-34是安全触点，输出触点41-42为辅助触点，只能用于显示在输出触点前端应安装保险(4AT/6.3AF),以避免触点烧坏。
输入回路：温度+25oC最大电缆长度：单通道无按钮短路检测：线径1.5mm2时，DC/AC:1000m双通道有按钮短路检测：线径1.5mm2时，DC/AC:1000m线径2.5mm2时，DC/AC:1500m由于输入回路的短路检测功能并不是绝对可靠，在出厂时继电器已经经过检查在安装后还可以按下列步骤对继电器的功能进行检查：- 使继电器处于运行准备状态(输出触点闭合) 短接检测端S12/S22检查短路保护功能 继电器内部保险动作，输出触点断开，如果电缆太长，接近极限长度，则保险的动作时间可能会延长到2min 保险复位：去掉短接线，并将继电器关断约1分钟，然后再送电接线应使用耐温60/75°C的铜线安装螺丝的最大扭矩为0.8Nm严格遵照在技术参数中规定的数据当使用交流继电器时，在继电器和设备的接地用连接在用直流时，此连接应去掉接线：.电源：- 交流时：接线端子A1、A2接电源，地线与保护接地相连 直流时：A2接电源的接地端启动回路：- 自动启动：S13-S14短接 手动有监控的启动方式：S33-S34之间连接按钮S13-S14保持断开）.输入回路：- 单通道输入：短接S21-S22和S31-S32，常闭触点的输入信号连接在S11-S12。
双通道输入：S11-S12短接，常闭触点的输入信号连接在S21-S22和S31-S32反馈回路：外部保护串联到启动回路S13-S14,S33-S34晶体管输出的24V电源：+24V连接到Y31,0V连接到B2,此外，SPS的0V也与B2相连继电器处于运行准备状态，安全触点闭合，辅助触点41-42断开，通道1、通道2的指示灯“CH.1”、“CH.2”亮如果输入回路断开，则安全触点13-14/23-24/33-34/也断开，辅助触点41-42闭合，状态指示灯熄灭应用列举：Fig.1:oS21S31SilSS3仲-.0…&.图3:双通道输入，岛房勘SiZSMFQ3：国一图5:S21S11S33.JS1，先升痢监控』动*4,_一——-—-S32S12S34图7:单通道外部保护输入$棹图8:同图7,监控启动K&[K6IISPSIE0.0E0.1IE0.2E0.3A0.0'■A01Aa.2AjO.3TnPNOZX3图9:晶体管连接示例自动启动1S新启动:.输入回路闭合；.在手动带监控启动的状态下，按下S33和S34之间的启动按钮状态指示灯亮，继电器重新启动故障排除:.接地故障：- 当使用交流继电器的时候，输入电压叠加，安全触点断开。
当使用直流继电器的时候，输出电流>=1.2A时，电器保险使输出触点断开在排除故障点后约5秒，继电器重新处于运行准备状态.触点故障：当触点烧死后，打开输入回路，继电器也不会有重新的动作LED指示灯"POWER”不亮：短路或电源没有技术参数：输入电压：AC:24,42,100,110,115,120,200,230,240VDC:24V电压范围：电源频率：功率消耗：纹波系数：触点功率：85%~110%AC:50~60Hzmax.4VA/1.5WDC:160%AC1:240V/0.03••8A/2000VAAC1:400V/0.03••5A/2000VADC1:24V/0.03-8A/200WAC15:230V/5A;DC13:24V/7A工作环境温度：-10°C••-+55°C-25°C••-+85°C标题：皮尔兹安全继电器PNOZX3DC24V皮尔兹安全继电器PNOZX3DC24V能不能发一个原理图，带外部应用元件的例子，我这用了一些，只是不知道各个触点功能提问人：秦晓明时间：2009-3-518:24:00您好！原理图:触点功能:A1和A2=电源(AC220V、110V)B1和B2=电源(DC24V)S11和S12=继电器安全输入接点1(N/C)S21和S22=继电器安全输入接点2(N/C)S31和S32=继电器安全输入接点3(N/C)S13和S14=继电器重置接点。
S33和S34=继电器重置接点13和14=继电器安全输出接点1(N/O)23和24=继电器安全输出接点2(N/O)33和34=继电器安全输出接点3(N/O)41和42=继电器辅助输出接点1(N/C)安全继电器LED灯号说明：POWER绿灯=电源指示灯CH1绿灯=安全输入回路1指示灯CH2绿灯=安全输入回路2指示灯。
