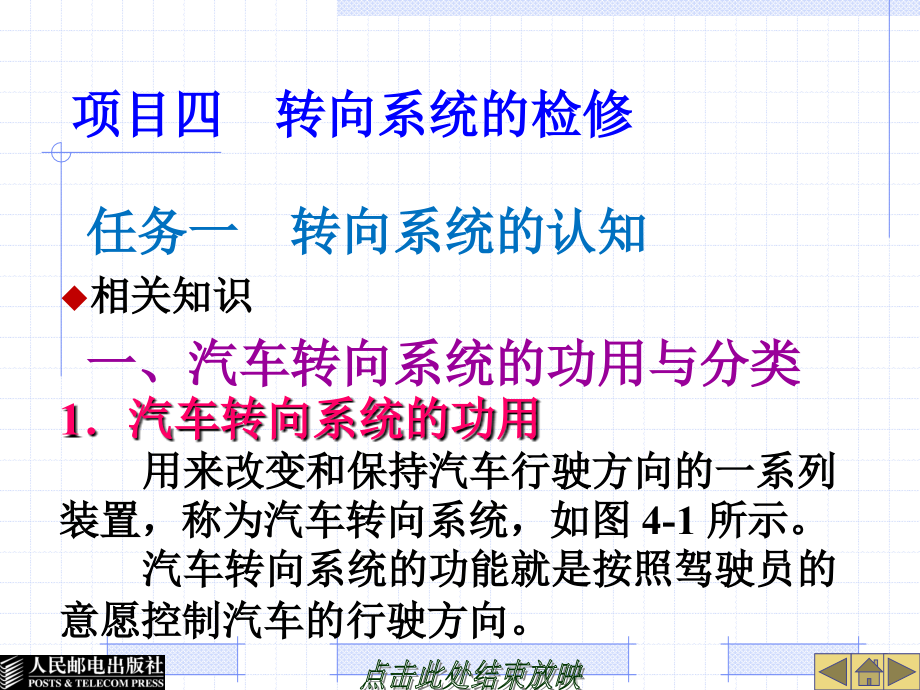

项目四转向系统的检修 任务一转向系统的认知相关知识一 汽车转向系统的功用与分类1 汽车转向系统的功用用来改变和保持汽车行驶方向的一系列装置 称为汽车转向系统 如图4 1所示 汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向 2 汽车转向系统的分类 汽车转向系统可分为机械转向系统和动力转向系统 完全靠驾驶员手力操纵的转向系统称为机械转向系统 借助动力来操纵的转向系统称为动力转向系统 二 机械转向系统的组成及形式 机械转向系统以驾驶员的体力作为转向能源 其中所有传力件都是机械的 机械转向系统由转向操纵机构 转向器和转向传动机构三大部分组成 当前轮为独立悬架时 机械转向系统的组成及布置 如图4 2所示 当前轮为非独立悬架时 机械转向系统的组成及布置如图4 3所示 由于转向盘距离转向器较远 二者之间用万向节和传动轴构成的万向传动装置相连 1 转向操纵机构 转向盘到转向器之间所有零部件总称为转向操纵机构 如图4 4所示 汽车转向操纵机构由转向盘 转向轴 转向管柱等组成 它的作用是将驾驶员转动转向盘的力传给转向器 1 转向盘 转向盘是汽车操纵行驶方向的轮状装置 转向盘由盘缘 盘辐和盘毂组成 转向盘毂的细牙内花键与转向轴连接 转向盘上都装有扬声器按钮 有些轿车的转向盘上还装有车速控制开关和安全气囊 如图4 5所示 2 转向轴 转向柱管及其吸能装置 转向轴是连接转向盘和转向器的传动件 转向柱管固定在车身上 转向轴从转向柱管中穿过 支承在柱管内的轴承和衬套上 现代汽车的转向轴除装有挠性万向节外 有的还装有能改变转向盘工作角度和高度的机构 以方便不同体型驾驶员操纵 如图4 6所示 轿车除要求装有吸能式转向盘外 还要求转向柱管必须装备能够缓和冲击的吸能装置 转向轴错位缓冲 转向轴分为上 下两段 中间用柔性联轴节连接 如图4 7所示 联轴节的上 下凸缘盘靠两个销子与销孔扣合在一起 销子通过衬套与销孔配合 当发生猛烈撞车时 将引起车身 车架产生严重变形 导致转向轴 转向盘等部件后移 与此同时 在惯性作用下 驾驶员人体向前冲 致使转向轴上的上 下凸缘盘的销子与销孔脱开 从而缓和了冲击 吸收了冲击能量从而有效地减轻了驾驶员的受伤程度 2 转向器 转向器又名转向机 方向机 它是转向系中最重要的部件 它的作用是增大转向盘传到转向传动机构的力和改变力的传递方向 目前较常用的有齿轮齿条式转向器 循环球式转向器 蜗杆曲柄指销式转向器等 1 齿轮齿条式转向器 齿轮齿条式转向器是以齿轮和齿条传动作为传动机构 分为两端输出式和中间 或单端 输出式两种 它适合与麦弗逊式独立悬架配用 目前 轿车普遍采用的都是齿轮齿条式转向器 如图4 8所示 2 循环球式转向器 循环球式转向器是目前国内外应用最广泛的结构形式之一 它一般有两级传动副 第一级是螺杆螺母传动副 第二级是齿条齿扇传动副 为了减少转向螺杆转向螺母之间的摩擦 二者的螺纹并不直接接触 其间装有多个钢球 以实现滚动摩擦 如图4 9所示 3 蜗杆曲柄指销式转向器 蜗杆曲柄指销式转向器 见图4 10 具有梯形截面螺纹的转向蜗杆 支撑在转向器壳体两端的球轴承上 蜗杆与锥形指销相啮合 指销用双列圆锥滚子轴承支于摇臂轴内端的曲柄孔中 3 转向传动机构 从转向器到转向轮之间的所有传动杆件总称为转向传动机构 它主要由转向摇臂 转向直拉杆 转向节臂 左右梯形臂 转向横拉杆等组成 1 与非独立悬架配用的转向传动机构布置方式有后置式 前置式 转向直拉杆横置式 如图4 11所示 2 与独立悬架配用的转向传动机构布置方式 当转向轮独立悬挂时 每个转向轮都需要相对于车架做独立运动 因而转向桥必须是断开式的 与此相应地 转向传动机构中的转向梯形也必须是断开式的 如图4 12所示 3 转向摇臂 转向器通过转向摇臂与转向直拉杆相连 转向摇臂的大端用锥形三角细花键与转向器中摇臂轴的外端连接 小端通过球头销与转向直拉杆作空间铰链连接 如图4 13所示 4 转向直拉杆 转向直拉杆是转向摇臂与转向节臂之间的传动杆件 具有传力和缓冲作用 如图4 14所示 5 转向横拉杆 转向横拉杆是转向梯形机构的底边 由横拉杆体和旋装在两端的横拉杆接头组成 如图4 15所示 其特点是长度可调 通过调整横拉杆的长度 可以调整前轮前束 6 转向节臂和梯形臂 转向直拉杆通过转向节臂与转向节相连 转向横拉杆两端经左右梯形臂与转向节相连 转向节臂 见图4 16 和梯形臂带锥形柱的一端与转向节锥形孔相配合 臂的另一端带有锥形孔 与相应的拉杆球头销锥形孔相配合 用螺母紧固 插入开口销 7 转向减震器 在转向传动机构中设置转向减震器是克服转向轮摆振的有效措施 转向减震器的一端与车身 或前桥 铰接 另一端与转向直拉杆 或转向器 铰接 如图4 17所示 三 转向盘的自由行程 转向盘为消除间隙 克服弹性变形所空转过的角度称为转向盘的自由行程 一般说来 转向盘从相应于汽车直线行驶的中间位置向任一方向的自由行程 最好不超过10 15 当零件磨损严重到使转向盘自由行程超过25 30 时 必须进行调整 任务二液压助力转向装置的检修 相关知识一 动力转向系统的组成及形式1 动力转向系统的作用动力转向系统就是在机械转向系统的基础上加设一套转向加力装置而形成的 转向加力装置减轻了驾驶员操纵转向盘的力 正常情况下 驾驶员能轻松地控制转向 但在转向加力装置失效时 就回到机械转向状态 还能由驾驶员独立承担汽车转向任务 如图4 18所示 2 动力转向系统的组成 动力转向系统由机械转向系统 转向控制阀 转向动力缸 转向油泵 转向油罐等组成 3 动力转向系统的工作原理 在液压动力式转向系统中 转向助力的大小取决于作用在转向动力缸活塞上的压力大小 如果转向操作力较大 液压就会较高 转向动力缸中液压的变化是由连接在主转向轴上的转向控制阀来调节的 转向油泵将液压油输送至转向控制阀 如果转向控制阀处于中间位置 见图4 19 a 所有的液压油便会流过转向控制阀 进入出油口 流回至转向油泵 由于这时几乎不能产生压力 转向动力缸活塞两端的压力又相等 活塞便不会朝任何一个方向运动 从而使车辆无法转向 如图4 19 b 所示 当驾驶员控制方向盘朝任何一个方向转动时 转向控制阀也随之移动 从而关闭其中一条油路 这时另一条油路打开得大些 使液压油流量发生变化 同时产生压力 这样 便会在转向动力缸活塞两端产生压力差 动力缸活塞朝低压方向运动 从而将动力缸中的液压油 通过转向控制阀压回转向油泵 4 动力转向系统的分类 1 动力转向系统按传能介质分为气压式与液压式 其中液压式又分为常压式与常流式 2 动力转向系统按转向控制阀阀芯运动方式可分为滑阀式与转阀式 3 动力转向系统按动力转向系统布置方式可分为整体式 组合式与分离式 二 液压助力转向系统 1 常压式液压助力转向系统常压式液压式动力转向装置 见图4 20 在汽车直线行驶时 转向盘保持在中间位置 转向控制阀经常处于关闭位置 转向油泵输出的压力油充入储能器 2 常流式液压助力转向系统 常流式液压式动力转向装置 见图4 21 不转向时 转向控制阀保持开启 转向动力缸的活塞两边的工作腔 由于都与低压回油管相通而不起作用 其特点是转向油泵始终处于工作状态 但液压助力系统不工作时 其基本处于空转状态 由于机构简单 转向油泵寿命长 泄漏少 而且消耗功率也比较少 故应用较为广泛 三 液压助力转向装置的转向控制阀 1 滑阀式转向控制阀阀体沿轴向移动来控制油液流量的转向控制阀 称为滑阀式转向控制阀 简称滑阀 如图4 22所示 2 转阀式转向控制阀 阀体绕其轴线转动来控制油液流量的转向控制阀 称为转阀式转向控制阀 简称转阀 如图4 23所示 四 液压动力转向装置布置形式 1 整体式 机械式转向器 转向动力缸和转向控制阀三者设计为一体 如图4 24所示 2 组合式 把机械式转向器和转向控制阀设计在一起 转向动力缸独立 3 分离式 机械式转向器独立 把转向控制阀和转向动力缸设计为一体 五 转向油泵 转向油泵是液压助力转向系统的供能装置 其作用是将输入的机械能转换为液压能输出 转向油泵的结构形式有齿轮式 叶片式 转子式 柱塞式等 其中外啮合齿轮式转向油泵应用较多 1 齿轮油泵 齿轮油泵是依靠密封在一个壳体中的两个或两个以上齿轮 在相互啮合过程中所产生的工作空间容积变化来输送液体的泵 如图4 25所示 2 叶片油泵 叶片油泵是转子槽内的叶片与泵壳相接触 将吸入的液体由进油侧压向排油侧的泵 如图4 26所示 六 转向油罐和油管 转向油罐的作用是储存 滤清并冷却液压助力转向系统的工作油液 转向油管将压力油液从转向油泵传递给转向器 并将油液最终导回转向油罐 如图4 27所示 任务实施操作转向助力泵拆装步骤一 拆助力泵总成 1 拆卸助力泵总成的线束插头 从油泵上拆下高压软管 拆卸进油软管 并排油 如图4 28所示 2 拧松油泵固定螺栓 拧松张紧调整皮带螺栓 以便拆卸V形皮带 如图4 29所示 3 拧下动力转向泵固定螺栓与张紧调整螺栓 拆下转向油泵总成 如图4 30和图4 31所示 步骤二 安装助力泵总成 在油泵支架上安装油泵后 安装V形皮带 并调整张紧度 拧紧螺栓 安装高压管和进油软管 如图4 32和图4 33所示 步骤三 放空气 1 使用动力转向油补充油至储油箱上 MAX 和 MIN 标记之间 如图4 34和图4 35所示 2 举升车辆到车轮离地 3 通过钥匙将点火开关从 ON 位置转到 START 位置 来回转动1 2次 但不起动发动机 使转向盘解锁 如图4 36所示 4 从左极限位置到右极限位置转动转向盘5 6次持续15 20s 如图4 37所示 5 起动发动机并保持方向盘转动从左侧锁止至右侧锁止位置 直到在发动机怠速状态下 储液箱内停止出现气泡为止 6 检查动力转向油储油箱内的动力转向油颜色和油位 按需要向动力转向油储油箱内添充动力转向油直到油位达到 MAX 线 任务三转向器的更换 任务实施操作转向器的更换步骤一 拆卸转向器总成 1 依次拆卸车轮 两转向器横拉杆外球头 防尘罩和内球头 如图4 38和图4 39所示 2 拆卸转向器进 回油管 左右转动转向盘 将转向器内的液压油排出 如图4 40所示 3 转动转向盘至左侧极限位置并锁定转向盘 拆卸转向柱与转向器的花键横销螺栓 做好相互位置标记 如图4 41所示 4 拆下转向器两端与车身之间的固定螺栓 退出转向器与转向柱十字轴的连接花键 取出转向器 步骤二 转向器的检修 1 检查转向器防尘套是否老化 裂纹 破损 如图4 42所示 2 检查转向器内外球头是否松旷 如图4 43所示 3 检查转向器油封是否老化漏油 配合间隙是否正常 必要时进行调整 如图4 44和图4 45所示 步骤三 转向器的安装 1 举升车辆 将转向器装入机座 安装两侧固定支架及螺栓 如图4 46和图4 47所示 2 安装变速器排挡杆拉线及其防护盖 如图4 48所示 3 安装排气管 注意排气管垫的安装 如图4 49所示 4 并锁紧锁片 同时安装防尘罩 卡上卡箍 如图4 50所示 5 安装横拉杆外球头 并将其与转向节固定 6 降下车辆 安装转向柱与转向器的万向节 如图4 51所示 7 安装转向器进回油管 加注转向助力油至标准位置 排空气 8 安装车轮 对各部件安装情况进行复检 实操任务单 任务四转向 相关知识汽车转向系统的典型故障有转向沉重 转向自由行程大 转向有异响等 故障部位机械转向主要有转向自由行程 转向传动机构连接处 转向器等 液压助力转向主要有转向泵 动力油缸 控制阀 转向油罐和油管 故障一 转向沉重 1 故障现象 汽车行驶中 驾驶员向左 右打转向盘时 感到沉重费力 无回正感 汽车低速转弯和调头时 转动转向盘感到非常沉重 甚至打不动 2 排除步骤如下 液压部分 机械部分 3 转向沉重故障其他原因及检修方法如表4 1所示 故障二 转向自由间隙过大 1 故障现象 汽车保持直线行驶时 转向盘左右转动的游动角度太大 具体表现为汽车转向时感觉松旷量很大 需用较大幅度转动方向盘 方能控制汽车行驶方向 。
