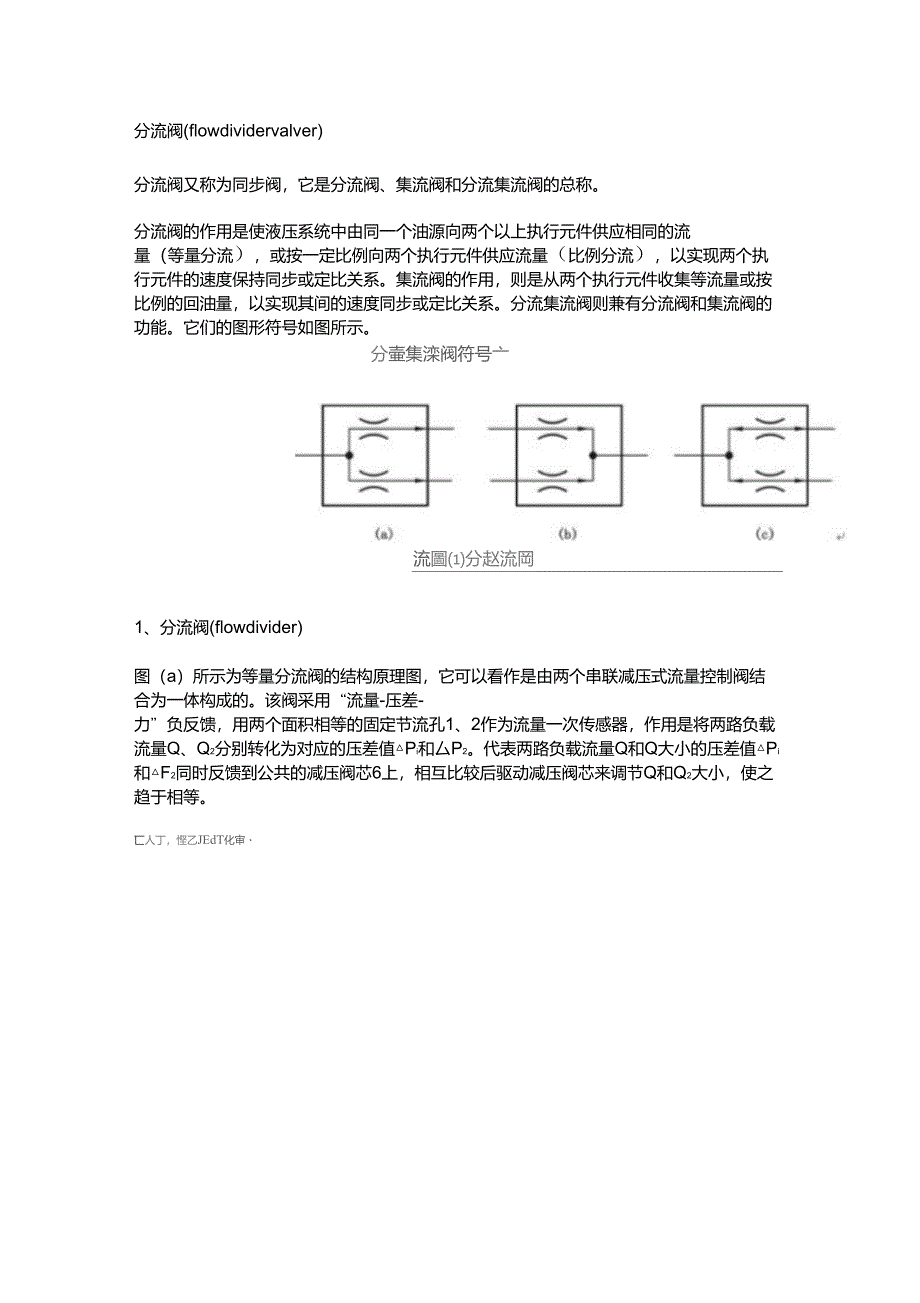

分流阀(flowdividervalver)分流阀又称为同步阀,它是分流阀、集流阀和分流集流阀的总称分流阀的作用是使液压系统中由同一个油源向两个以上执行元件供应相同的流量(等量分流),或按一定比例向两个执行元件供应流量(比例分流),以实现两个执行元件的速度保持同步或定比关系集流阀的作用,则是从两个执行元件收集等流量或按比例的回油量,以实现其间的速度同步或定比关系分流集流阀则兼有分流阀和集流阀的功能它们的图形符号如图所示分壷集滦阀符号亠流圖⑴分赵流岡1、分流阀(flowdivider)图(a)所示为等量分流阀的结构原理图,它可以看作是由两个串联减压式流量控制阀结合为一体构成的该阀采用“流量-压差-力”负反馈,用两个面积相等的固定节流孔1、2作为流量一次传感器,作用是将两路负载流量Q、Q2分别转化为对应的压差值△Pi和厶P2代表两路负载流量Q和Q大小的压差值△Pi和△F2同时反馈到公共的减压阀芯6上,相互比较后驱动减压阀芯来调节Q和Q2大小,使之趋于相等匸人丁,悭乙JEdT化审・图分流阀的工作原理(a)分流阀的结构原理图;(b)节流边设计在内侧的分流阀;(c)节流边设计在外侧的分流阀1、2-固定节流孔;3、4-减压阀的可变节流口;5-阀体;6-减压阀;7-弹簧工作时,设阀的进口油液压力为P。
流量为Q,进入阀后分两路分别通过两个面积相等的固定节流孔1、2,分别进入减压阀芯环形槽a和b,然后由两减压阀口(可变节流口)3、4经出油口I和U通往两个执行元件,两执行元件的负载流量分别为Q、Q,负载压力分别为P3、P4如果两执行元件的负载相等,则分流阀的出口压力P3=P4,因为阀中两支流道的尺寸完全对称,所以输出流量亦对称,Q=Q=Q/2,且Pi=F2当由于负载不对称而出现P3工P4,且设P3>P4时,Q1必定小于Q2,导致固定节流孔1、2的压差△P1P2此压差反馈至减压阀芯6的两端后使阀芯在不对称液压力的作用下左移,使可变节流口3增大,节流口4减小,从而使Q1增大,Q2减小,直到Q1~Q2为止,阀芯才在一个新的平衡位置上稳定下来即输往两个执行元件的流量相等,当两执行元件尺寸完全相同时,运动速度将同步根据节流边及反馈测压面的不同布置,分流阀有图7.12(b)>(c)所示两种不同的结构2、集流阀(flowcombiner)图所示为等量集流阀的原理图,它与分流阀的反馈方式基本相同,不同之处为:(1)分流阀装在两执行元件的回油路上,将两路负载的回油流量汇集在一起回油;(2)分流阀的两流量传感器共进口压力R,流量传感器的通过流量Q(或Q)越大,其出口压力Pl(或P2)反而越低;集流阀的两流量传感器共出口0,流量传感器的通过流量Q(或Q)越大,其进口压力Pi(或R)则越高。
因此集流阀的压力反馈方向正好与分流阀相反;(3)集流阀只能保证执行元件回油时同步集證阀加工作原理3、分流集流阀(flowdividerandcombiner)分流集流阀又称同步阀,它同时具有分流阀和集流阀两者的功能,能保证执行元件进油、回油时均能同步图为挂钩式分流集流阀的结构原理图分流时,因P〉Pi(或R>P2),此压力差将两挂钩阀芯1、2推开,处于分流工况,此时的分流可变节流口是由挂钩阀芯1、2的内棱边和阀套5、6的外棱边组成;集流时,因P°vPi(或RvP2),此压力差将挂钩阀芯1、2合拢,处于集流工况,此时的集流可变节流口是由挂钩阀芯1、2的外棱边和阀套5、6的内棱边组成分盍黑航A4、分流阀精度及影响分流阀精度的因素分流阀的分流精度高低可用分流误差E的大小来表示一般分流阀的分流精度为2%〜5%,其值的大小与进口流量的大小和两出口油液压差的大小有关分流阀的分流精度还与使用情况有关,如果使用方法适当,可以提高其分流精度,使用方法不适当,会降低分流精度影响分流精度的因素有以下几方面(l)、固定节流孔的压差太小时,分流效果差,分流精度低压差大时,分流效果好,也比较稳定但压差太大时又带来分流阀的压力损失大。
希望在保证一定的分流精度下,压力损失尽量小一些推荐固定节流孔的压差不低于0.5〜1MPa(2) 、两个可变节流孔处的液动力和阀芯与阀套间的摩擦力不完全相等而产生的分流误差3) 、阀芯两端弹簧力不相等引起的分流误差4) 、两个固定节流孔几何尺寸误差带来的分流误差必须指出:在采用分流(集流)阀构成的同步系统中,液压缸的加工误差及其泄漏、分流阀之后设置的其它阀的外部泄漏、油路中的泄漏等,虽然对分流阀本身的分流精度没有影响,但对系统中执行元件的同步精度却有直接影响。
