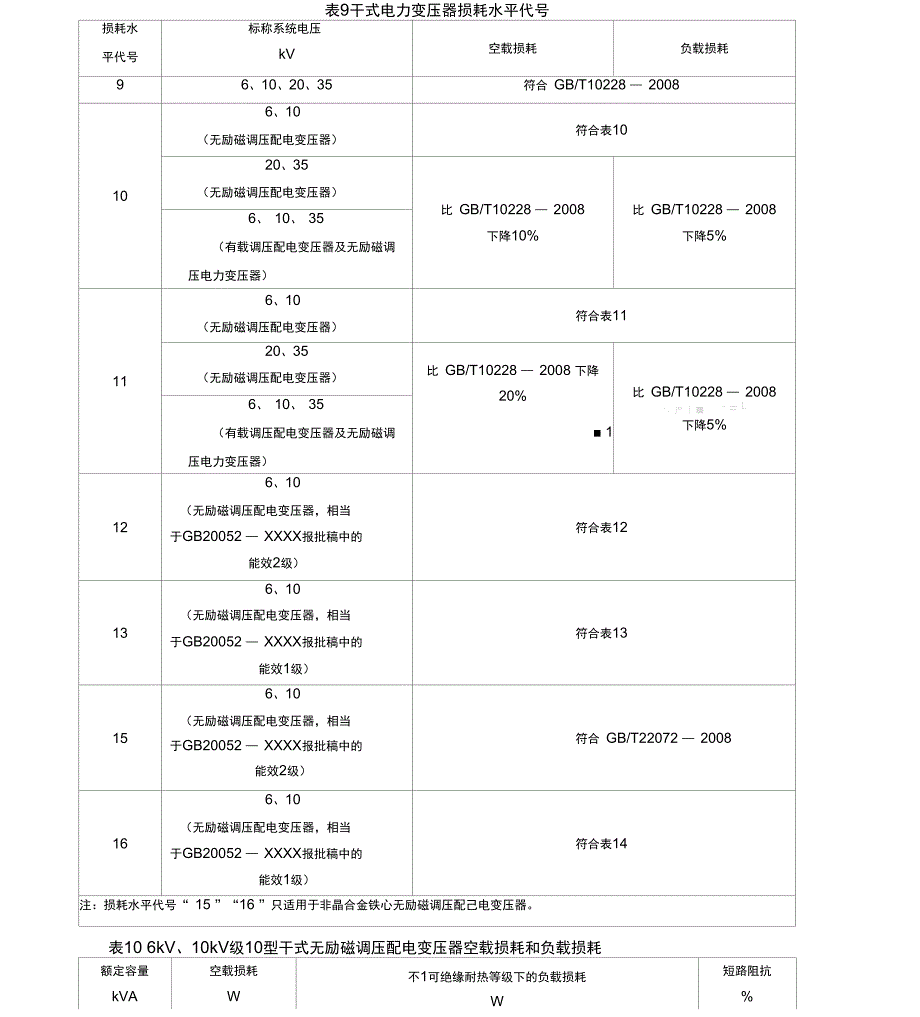

表9干式电力变压器损耗水平代号损耗水平代号标称系统电压kV空载损耗负载损耗96、10、20、35符合 GB/T10228 — 2008106、10（无励磁调压配电变压器）符合表1020、35（无励磁调压配电变压器）比 GB/T10228 — 2008下降10%比 GB/T10228 — 2008下降5%6、 10、 35（有载调压配电变压器及无励磁调压电力变压器）116、10（无励磁调压配电变压器）符合表1120、35（无励磁调压配电变压器）比 GB/T10228 — 2008 下降20%■ 1比 GB/T10228 — 2008'、严 | ■ - = L下降5%6、 10、 35（有载调压配电变压器及无励磁调压电力变压器）126、10（无励磁调压配电变压器，相当于GB20052 — XXXX报批稿中的能效2级）符合表12136、10（无励磁调压配电变压器，相当于GB20052 — XXXX报批稿中的能效1级）符合表13156、10（无励磁调压配电变压器，相当于GB20052 — XXXX报批稿中的能效2级）符合 GB/T22072 — 2008166、10（无励磁调压配电变压器，相当于GB20052 — XXXX报批稿中的能效1级）符合表14注：损耗水平代号“ 15 ”“16 ”只适用于非晶合金铁心无励磁调压配己电变压器。
表10 6kV、10kV级10型干式无励磁调压配电变压器空载损耗和负载损耗额定容量kVA空载损耗W不1可绝缘耐热等级下的负载损耗W短路阻抗%B(100 C)F(120C)H(145C)301906707107604.05027094010001070803701290138014801004001480157016901254701740185019801605402000213022802006202370253027102507202590276029603158803270347037304009803750399042805001160459048805230630134055305880629063013005610596064006.0800152065506960746010001770765081308760125020909100969010370160024501105011730125802000305013600144501556025003600161501717018450160024501228012960139008.02000305015020159601711025003600177601889020290南阳市瑞光变压器有限公司10kV三相干式变压器技术协议2016年4月\ \ 1 \ I \ \ t r1、总则1.2本协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也为充分引述有关标 准和协议的条文，我方的 制造标准以现行国家标准及两部共同的有关条件作为依据。
1.3本协议书所使用的标准如遇我方所执行的标准不一致时，按较高标准执行1.4如果我方没有以书面形式对本协议书的条文提出异议，这意味着我方提供的设备完全符合本协 议书的要求1.5本协议书经供需双方确认作为订货合同的技术附件，包括投标书及澄清文件与合同正文具有同 等的法律效力1.6遵循的标准GB1094.1— 2013《总则》GB1094.2---2013电力变压器第2部分温升GB1094.3-2003电力变压器第3部分绝缘水平GB1094.5-2008电力变压器第5部分承受短路的能力GB1094.11— 2007《干式电力变压器》GB/T10228-2008《干式电力变压器技术参数和要求》GB/T17211-1998《干式电力变压器负载导则》GB/T17468—1998《电力变压器选用导则》CECS115 2000《干式电力变压器选用、验收维护规程》GB/T7354局部放电测量JB/T10088-2004《6—500KV级变压器声级》JB/Y3837-2010《变压器类产品型号编制办法》2、 使用环境条件2.1最高环境温度+ 40 r2.2最低环境温度一 40C2.3最大日温差25K2.4户内相对湿度：日平均值w 95%月平均值W 90%2.5耐地震能力地面水平加速度0.2g ；垂直加速度0.1g同时作用。
采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s安全系数不小于1.672.6系统额定频率：50Hz2.7安装位置：户内\ \ *■ I2.8外绝缘爬电比距：户内》20mm/KV3、 供货范围三相环氧树脂浇注绝缘干式变压器设备名称规格型号单位数量干式变压器SCB10-315/10- 0.4台1干式变压器SCB10-630/10- 0.4台1干式变压器SCB10-800/10- 0.4台1干式变压器SCB10-1250/10 0.4台1备注：1含冷却风机，温度控制器；铝合金外壳4、技术要求4.1 . 1产品性能参数额定容量KVA电压组合空载损耗WF级绝缘耐热等级下的损耗W空载电流%短路阻抗UK （ %局压KV高压分接范围％低压KVF (120C)10土 2X 2.5%0.416002450117300.96.04.1.2 产品型号；SCB1 —1600/10 , 4.1.3系统标称电压：10KV4.1.4最高运行电压：12KV4.1.5额定频率：50Hz4.1.6相数：3相4.1.7接线组别：D, yn 114.1.8短路阻抗：Ud=6% （误差不大于土 10%4.2绝缘水平：4.2.1线圈绝缘水平1、、.1 ■■■设备最高电压KV （有效值）额定短时工频耐受电压KV （有效值）额定雷电冲击电压K （全波峰值）高压侧123575低压侧0.434.2.2绝缘介质及耐热等级：全绝缘F级4.2.3冷却方式：空气自冷，AN4.2.4不对称要求：无4.2.5变压器配备温度控制装置，具备温度超限报警功能及跳闸功能；这些装置并应符合它们各自的技术标准。
4.2.6变压器噪音（2m :小于55分贝4.2.7局放水平：在施加1.5Um时间30秒后，将电压降至1.1Um继续试验3分钟的放电量小于5pC4.3产品结构及主要附件的要求全斜接缝，心柱采用绝缘带绑扎及拉板结构1、 主要制造装备序号设备编号设备名称型号数量制造厂家使用状况备注：1RGDQ-001高、低压绕线机DH-2T1上海洪骅2RGDQ-002高低压绕线机DYJ-1.2T1上海通力电工设备厂3RGDQ-003卧式绕线机RX-1H1济南时代有限公 司4RGDQ-004低压绕线机DR-0.6T1自制5RGDQ-005高、低压绕线机GDR-0.4T1自制6RGDQ-006高压绕线机GR-0.25T17RGDQ-007高压绕线机GR-0.25T1 :8RGDQ-008高压绕线机GR-0.25T1 119RGDQ-009箔绕机n 1 \ \ \ 1 ; . \ £ : \DHR-21慈溪大华电□ □ 器10RGDQ-0101 *精密男板机1k\ 「［才aQHND-3.5X 15001南通三威机床厂11RGDQ-011瓦楞纸机1河北12RGDQ-012简易纸料加工机1河北13RGDQ-013硅钢片纵剪机组ZJ-10001浙江煌立精控科 技14RGDQ-014圆刀载剪机GT1B14-11杭州4509厂15RGDQ-015气动精密剪床4001佛山南海16RGDQ-016气动精密剪床QJ-4001佛山南海17RGDQ-017气动精密剪床QJ-4001佛山南海18RGDQ-018气动精密剪床QJ-4001佛山南海19RGDQ-019气动精密剪床QJ-4601佛山南海20RGDQ-020气动精密剪床QJ-4601佛山南海21RGDQ-021气动精密V剪床QJV-4501佛山22RGDQ-022压力机JB23-161郑州金产23RGDQ-023空气机ZY-1.6/12.51开封金牛24RGDQ-024小型剪板机1郑州25RGDQ-025硅钢片焊接机1佛山申德克26RGDQ-026重型收料机MT-8001东莞恒力机械27RGDQ-027重型收料机MT-8001东莞恒力机械28RGDQ-028真空浇注罐2000 X3000129RGDQ-029干变固化炉1宁波30RGDQ-030干变固化炉1热烘箱有限公司31RGDQ-032氩弧焊机WSE-3501广州烽火32RGDQ-035三工位母排加工机BM303-S-8P1—_山东禺机工业33RGDQ-036小型台钻1 1\134RGDQ-037液压板料折弯机WC67Y-100X 32001安徽航天机床股份公司35RGDQ-038液压摆式剪机厂OC12Y-12X。
