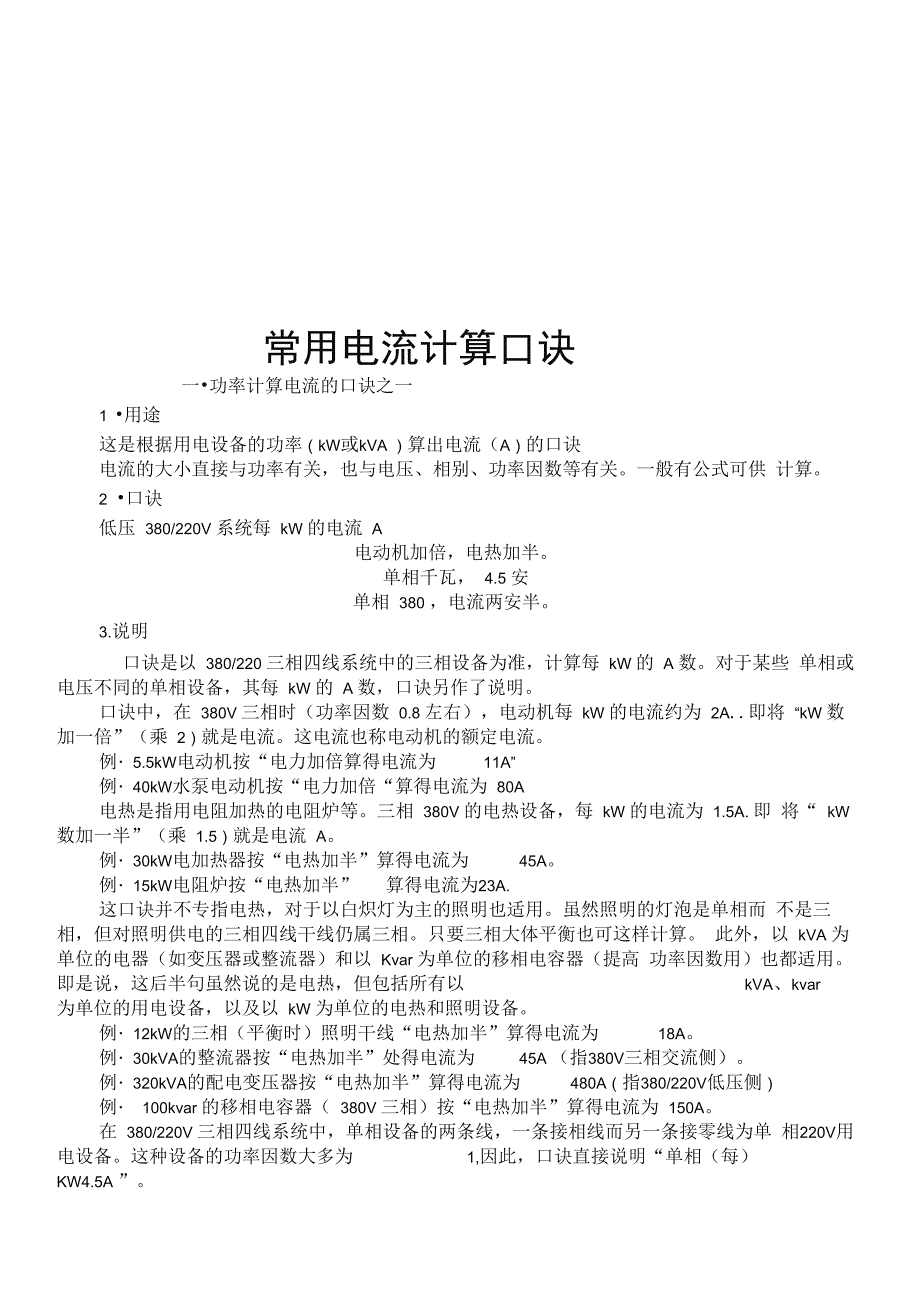

常用电流计算口诀一•功率计算电流的口诀之一1 •用途这是根据用电设备的功率(kW或kVA )算出电流(A)的口诀电流的大小直接与功率有关,也与电压、相别、功率因数等有关一般有公式可供 计算2 •口诀低压 380/220V 系统每 kW 的电流 A电动机加倍,电热加半单相千瓦, 4.5 安单相 380 ,电流两安半3.说明口诀是以 380/220 三相四线系统中的三相设备为准,计算每 kW 的 A 数对于某些 单相或电压不同的单相设备,其每 kW 的 A 数,口诀另作了说明口诀中,在 380V 三相时(功率因数 0.8 左右),电动机每 kW 的电流约为 2A..即将 “kW 数加一倍”(乘 2)就是电流这电流也称电动机的额定电流例・5.5kW电动机按“电力加倍算得电流为 11A”例・40kW水泵电动机按“电力加倍“算得电流为 80A电热是指用电阻加热的电阻炉等三相 380V 的电热设备,每 kW 的电流为 1.5A. 即 将“ kW 数加一半”(乘 1.5)就是电流 A例・30kW电加热器按“电热加半”算得电流为 45A例・15kW电阻炉按“电热加半” 算得电流为23A.这口诀并不专指电热,对于以白炽灯为主的照明也适用。
虽然照明的灯泡是单相而 不是三相,但对照明供电的三相四线干线仍属三相只要三相大体平衡也可这样计算 此外,以 kVA 为单位的电器(如变压器或整流器)和以 Kvar 为单位的移相电容器(提高 功率因数用)也都适用即是说,这后半句虽然说的是电热,但包括所有以 kVA、kvar为单位的用电设备,以及以 kW 为单位的电热和照明设备例・12kW的三相(平衡时)照明干线“电热加半”算得电流为 18A例・30kVA的整流器按“电热加半”处得电流为 45A (指380V三相交流侧)例・320kVA的配电变压器按“电热加半”算得电流为 480A(指380/220V低压侧)例・ 100kvar 的移相电容器( 380V 三相)按“电热加半”算得电流为 150A在 380/220V 三相四线系统中,单相设备的两条线,一条接相线而另一条接零线为单 相220V用电设备这种设备的功率因数大多为 1,因此,口诀直接说明“单相(每)KW4.5A ”计算时,只要“将千瓦数乘 4.5”就是电流 A同上面一样,它适用于所有以 kVA 为单位的电热及照明设备,而且也适用于 220V 的 直流例・0.5kVA的行灯变压器(220V电源侧)按“单相千瓦、4.5安”算得电流为2.3A。
例・ 1000W 投光灯按“单相千瓦、 4.5 安”算得电流为 4.5A对于电压更低的单相,口诀中没有提到可以取 220V 为标准,看电压降低多少,电 流就反过来增大多少比如 36V 电压,以 220V 为标准来说,它降低到 1/6,电流就应增 大到6倍,即按kW的电流为6乘以4.5等于27A比如36V、60W的行灯每只电流为0.06 X27=1.6A , 5 只便共有 8A目前电器照明也广泛采用荧光灯、高压水银荧光灯、金属卤化物灯等,由于它们的功率因数很低(约为 0.5 ),因此不能同口诀中的白炽灯照明一样处理这是,可把 kW 换算成 kVA 后,再按本口诀计算也可以直接记住:它们每 1kW 在三相 380V 时为 3A ; 在单相220V时为9A.因此例5中若为荧光照明灯,电流将为 9A在 380/220 三相四线系统中, 单相设备的两条线都接到相线上, 习惯上称为单相 380V 用电设备(实际是接在两相上) 这种设备当以 kW 为单位时,功率大多为一,口诀也直接说明: “单相 380,电流两 A 半”它也包括以 kVA 为单位的 380V 单相设备计算时,只要“将千瓦或千伏安数乘以 2.5”就是电流 A。
例・32kW钼丝电阻炉接单项380V,按“电流两A半”算得电流为80A例・2kVA的行灯变压器,一次侧接单向 380V,按“电流两安半”算得电流为 5A例・21kVA的交流电焊变压器,初级接单相 380V,按“电流两安半”算得电流为 53A二、按功率计算电流的口诀之二1 •用途上一口诀是计算功率在低压( 380/220V )下的电流而这一口诀是计算功率在高 压下的电流工厂中的配电变压器、大电炉的变压器或高压电动机等,绝大部分都是高 压三相设备它们的额定电压通常有 6kV 或 10kV 等几种同低压一样,它们的电流也可 以直接根据功率的大小来计算2 •口诀高压每 KVA 的电流 A10 千伏百六, 6 千伏百十若为千瓦,再加两成3 •说明这句口诀是以 KVA 为单位的三相用电设备为准,按 10kV 或 6KV 额定电压计算电流 对于以 kW 为单位的电动机,口诀单独作了说明口诀中前一句的百六是指百分之六,也就是 6/100 或 0.06 百十是指百分之十,也 就是10/100或0.110千伏百六”是指额定电压为10kV时,三相设备每kVA(包括kvar ) 的电流是 KVA 数的 6/100 计算时,只要“将千伏安数乘以 0.06 就是电流 A。
例・320KVA三相配电电压器,高压 10kV,按“ 10千伏百六”算得电流为 19A (320X 0.06=19.2 )例・500kVA移相电容(三相),高压10kV,按“ 10千伏百六”算得电流为 30A (500 X0.06=30 )例・400kVA三相电弧炉变压器,高压 10kV,按” 10千伏百六”算得电流为24A (400X 0.06 =24)“6千伏百十”是指额定电压为 6KV时,三相设备每kVA (包括Kvar )的电流是KVA数的 10/100 计算时,只要“将千伏安数乘以 0. 1 ”就是电流 A例・560kVA三相配电电压器,高压6KV,按“6千伏百十”算得电流为56A( 560 X 0.1=56 ) 例・200kVAR移相电容器(三相),高压6KV,按“ 6千伏百十”算得电流为 20A (200 X0.1=20 )例・1800kVA三相电弧炉变压器,高压 6KV,按“6千伏百十”算得电流为180A (1800 X0.1=180 )对于以kW为功率单位的高压电动机等,其电流的计算,可先把“ kW”看成是“千伏 安”,同上面的方法一样计算后,再把计算的结果加大两成(即再乘 1.2)便是。
口诀“若为 kW 再加两成”就是这个意思例・260KW电动机,额定电压 6kV,按“ 6千伏百十”和“若为千瓦,再加两成”算 得额定电流为 31A(260 X0.1X1.2=31.2) 目前,有少数工厂还没有设定额定电压为 3kV 的电动机对于这种电压,口诀没有介绍但也可按上一个口诀所介绍的方法,以 6KV为准,电压降为1/2,电流便增大为2倍因此,上倒电动机容量为 260kW,在额定电压为3kV时,其电流算得为62A还有一种情况是少数工厂设有 35KV 的配电变压器这 35kV 的电压,口诀中也没有 介绍,但仍可仿照上面的方法处理即以 6kV为准,现在电压大约升为 6倍,电流便应减为1/6 (相当于乘以0.17)因此,上例电动机容量为 260kW,在额定电压为35kW时, 电流算得为 5.3A导线载流量的计算口诀1 •用途各种导线的 载流量(安全电流)通常可以从手册中查找但利用口决 再配合一些 简 单的心算,便可直接算出,不必查表导线的载流量与导线的截面有关,也与导线的材料(铝或铜) 、型号(绝缘线或裸线 等)、敷设方法(明敷或穿管等)以及环境温度( 25 °C左右或更大)等有关,影响的因素 较多,计算也较复杂。
2 •口诀铝心绝缘线载流量于截面的倍数关系:10下五,100上二25、35,四、三界,70、 95 两倍半穿管、温度,八九折裸线加一半铜线升级算3 •说明口诀是以铝芯绝缘线、明敷在环境温度 25C的条件为准若条件不同,口诀另有说明绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线口诀对各种截面的载流量(电流・A)不是直接指出,而是用“截面乘上一定的倍数” 来表示为此,应当先熟悉导线截面(平方毫米)的排列: 1、1.5、2.5、4、6、10、 16、25、35、50、70、95、120、150、185生产厂制造铝心绝缘线的截面通常从 2.5 开始,铜心绝缘线则从 1开始;裸铝 线从16开始,裸铜线则从 10开始这口诀指出:铝芯绝缘线载流量 A,可以按“截面数的多少倍”来计算口诀中 阿拉伯数码表示导线截面积(平方毫米) ,汉字数字表示倍数把口诀的“截面与倍数关 系”排列起来便如下:•• 10 五倍,16・・25四倍,35・・50三倍,70・・95两倍半,120 ••两倍 现在再和口诀对照便更清楚了原来“ 10 下五”是指从截面积以下,载流量是 截面数的 5倍100上二”(读百上二)是指截面 100以上,载流量都是截面数的二倍。
截面 25与35是4倍和 3倍的分界线这就是口诀“ 25、 35四、三界” 而截面 70、90 则为2.5倍从上面的排列可以看出:除 10以下及 100以上之外,中间的导线截面是每 两种规格同一种倍数下面以明敷铝心绝缘线,环境温度为 25C,举例说明:例・6平方毫米的按“ 10下五”算得载流量为30A. 例・150平方毫米的,按“ 100上二”算得载流量为 300A例・70平方毫米的,按“ 70、95两倍半”算得载流量为 175A 从上面的排列还可以看出:倍数随界面的增大而减小在倍数转变的交界处,误差稍大些比如截面 25与35是4与3倍的分界处, 25属四倍的范围,但靠近 向三倍变化的一侧,它按口诀的四 倍,即100A,但实际不到四倍(按手册为 97A),而35而相反,按口诀的三倍,即 105A,实际则是117A 不过这对使用的影响并不大当然,如能“心中有数” ,在选择导线截面时, 25 的不让它满到100A, 35的则可以略为超过105A变更准确了同样,2.5平方毫米的导线位置在五倍的最始(左) 端,实际便不止5倍(最大可达20A以上),不过为了减小导线内的电能损耗,通常都不用到这么大, 手册中一般也只标 12A。
从这一下,口诀便是对条件改变的处理本句“穿管、温度,八、 2折”是指:若是 穿管敷设 (包括槽板等敷设,即导线加有保护套层,不明露的) ,按计算后,再打八折(乘 0.8)若环境温度 超过25 °C,应按计算后再打九折(乘 0.9)关于环境温度,按规定是指夏天最热月的平均最高度实际上,温度是变动的,一般情况下,它影响导体载流并不很大因此,只对某些高温车间或较热地区超过 25 C较多时,才考虑打折扣还用一种情况是两种条件都改变(穿管又温度较高) ,则按计算后打八折,再打九折或者简 单地一次打七折计算(即 0.8*0.9=0.72 ,约为 0.7)这也可以说是“穿管,温度,八、九折”的意 思例如(铝芯绝缘线):10平方毫米的,穿管(八折) ,40A (10X5X0.8=40 )高温(九折)45A (10X5X0.9=45)穿管又高温(七折),214A(95 X2.5X0.9=213.75)穿管又高温(七折)166A (95X2.5X0.7=166.25 )对于裸铝线的载流量,口诀指出“裸线加一半” ,即按 1计算后再加一半(乘 1.5)这是指同 样截面的裸铝线与铝心绝缘线比较,载流量可大一半。
例16平方毫米裸铝线, 96A(16X4X1.5=96)高温,86A (16X4。
