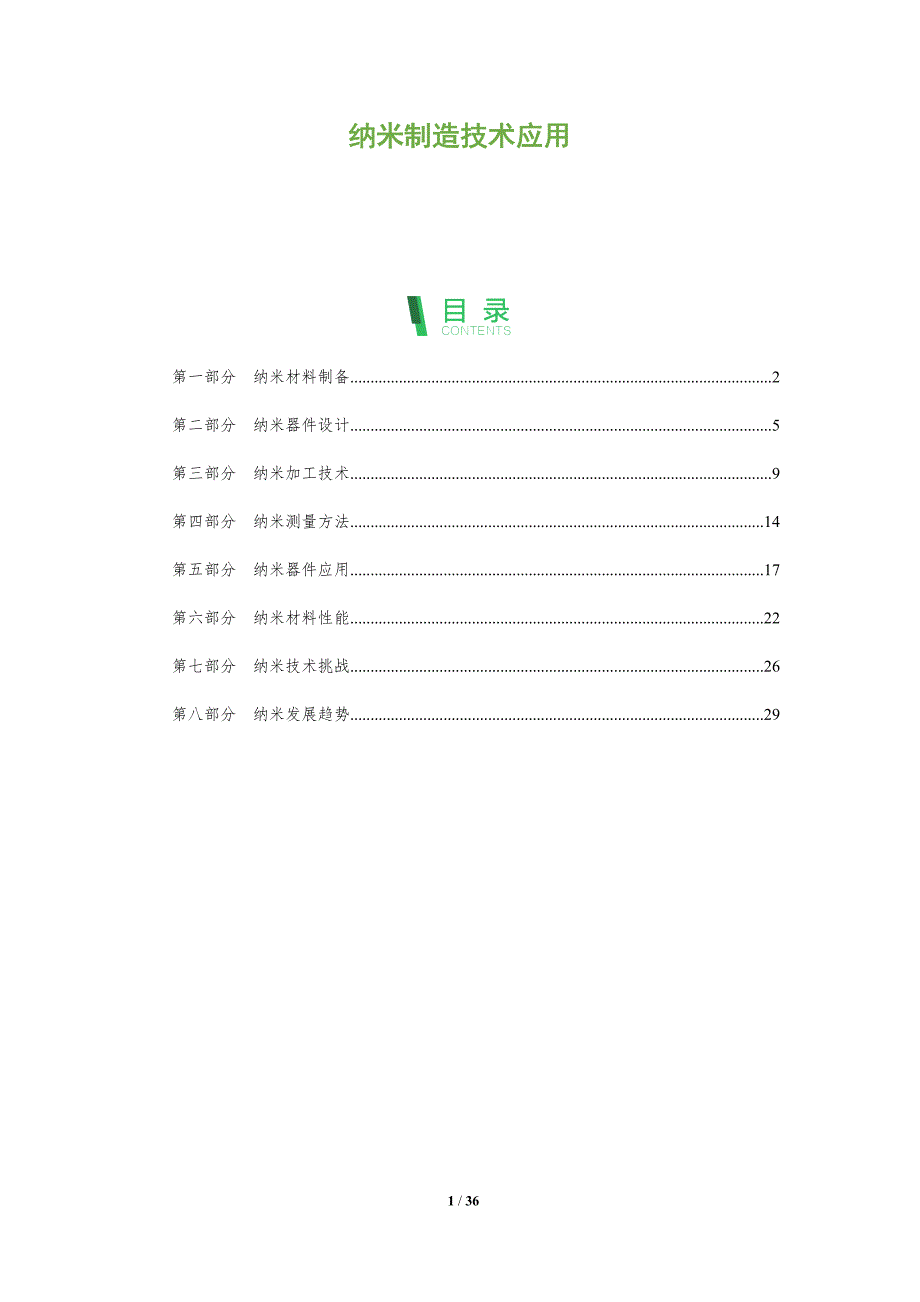

纳米制造技术应用 第一部分 纳米材料制备 2第二部分 纳米器件设计 5第三部分 纳米加工技术 9第四部分 纳米测量方法 14第五部分 纳米器件应用 17第六部分 纳米材料性能 22第七部分 纳米技术挑战 26第八部分 纳米发展趋势 29第一部分 纳米材料制备纳米材料制备是纳米制造技术的核心环节，其基本目标在于获取具有特定结构、尺寸和性能的纳米颗粒、纳米线、纳米管、纳米薄膜等材料纳米材料通常指结构特征在1-100纳米尺度范围内的材料，其独特的物理、化学和力学性质源于尺度效应、表面效应以及量子尺寸效应等因此，制备方法的选择与优化对于纳米材料的应用性能具有决定性影响当前，纳米材料制备方法主要可分为物理法、化学法和生物法三大类，每类方法均有其独特的原理、优势和局限性物理法是纳米材料制备的传统方法之一，主要包括真空蒸发法、溅射法、激光消融法等真空蒸发法通过在超高真空环境下加热原料，使其蒸发并沉积在基板上，形成纳米薄膜该方法具有沉积速率可控、界面清洁等优点，适用于制备大面积、均匀的纳米薄膜例如，在制备碳纳米管薄膜时，通过控制蒸发温度和沉积时间，可以获得不同直径和长度的碳纳米管阵列。
溅射法则是利用高能粒子轰击靶材，使其原子或分子溅射出来并沉积在基板上该方法适用于多种材料体系，且沉积速率较快，但可能引入较多缺陷激光消融法则利用高能激光束照射靶材，使其熔化并蒸发，形成等离子体羽流，最终在基板上沉积纳米材料该方法能够制备高质量的纳米材料，尤其适用于制备超细纳米颗粒和纳米薄膜，但设备成本较高化学法是纳米材料制备的另一重要途径，主要包括化学气相沉积法、溶胶-凝胶法、水热法等化学气相沉积法（CVD）通过在高温条件下使前驱体气体发生化学反应，并在基板上沉积纳米材料该方法能够制备纯度高、尺寸可控的纳米材料，广泛用于制备碳纳米管、纳米晶等例如，通过调整甲烷与氩气的流量比和反应温度，可以精确控制碳纳米管的生长形态和直径溶胶-凝胶法则是利用金属醇盐或无机盐在溶液中水解、缩聚形成凝胶，再经过干燥和热处理得到纳米材料该方法具有操作简单、成本低廉等优点，适用于制备玻璃态或晶态纳米材料，如二氧化硅、氧化铝等水热法则在高温高压的水溶液或水蒸气环境中进行化学反应，适用于制备难熔或高温分解的材料，如氧化锌纳米棒、硫化钼纳米片等该方法能够有效控制纳米材料的形貌和尺寸，但反应条件要求苛刻生物法是近年来兴起的一种纳米材料制备方法，主要利用生物分子（如蛋白质、DNA、酶等）作为模板或催化剂，制备具有特定结构和功能的纳米材料。
生物法具有环境友好、选择性好等优点，尤其适用于制备生物医用纳米材料例如，通过利用DNA的碱基互补配对原理，可以制备出具有精确结构的DNA纳米晶，用于生物传感和药物递送此外，利用酶的催化活性，可以制备出具有高效催化性能的纳米酶，用于环境治理和能源转化纳米材料的表征与表征技术是纳米材料制备过程中的关键环节，其主要目的是确定纳米材料的结构、尺寸、形貌和性能等参数常见的表征技术包括透射电子显微镜（TEM）、扫描电子显微镜（SEM）、X射线衍射（XRD）、X射线光电子能谱（XPS）、动态光散射（DLS）等透射电子显微镜能够观察纳米材料的二维形貌和精细结构，分辨率可达0.1纳米；扫描电子显微镜则适用于观察纳米材料的三维形貌，具有样品制备简单、成像速度快等优点X射线衍射用于分析纳米材料的晶体结构和晶粒尺寸，能够提供物相组成和结晶度的信息；X射线光电子能谱用于分析纳米材料的元素组成和化学态，能够确定表面元素的价态和电子结构动态光散射则用于测量纳米颗粒的粒径分布，适用于水性或有机溶剂体系中的纳米材料在纳米材料制备与应用领域，存在一系列挑战和机遇首先，纳米材料的制备成本仍然较高，尤其是在大规模生产时，成本问题尤为突出。
其次，纳米材料的稳定性问题也亟待解决，特别是在恶劣环境条件下，纳米材料的结构和性能可能会发生变化此外，纳米材料的生物安全性和环境影响也需要进一步评估，以确保其在实际应用中的安全性和可持续性然而，随着纳米技术的不断发展和成熟，纳米材料在电子、能源、环境、生物等领域的应用前景广阔例如，在电子领域，纳米材料可用于制备高性能晶体管、存储器件和传感器；在能源领域，纳米材料可用于制备高效太阳能电池、燃料电池和储能器件；在环境领域，纳米材料可用于制备高效催化剂、污染物吸附剂和传感器；在生物领域，纳米材料可用于制备药物递送系统、生物成像探针和生物传感器纳米材料制备是纳米制造技术的基石，其方法和技术的不断发展为纳米材料的性能优化和应用拓展提供了有力支撑未来，随着制备技术的不断进步和表征技术的不断完善，纳米材料的制备将更加高效、精确和环保，其在各个领域的应用将更加广泛和深入同时，纳米材料的理论研究和应用探索也将不断深入，为解决人类面临的能源、环境、健康等重大问题提供新的思路和方案第二部分 纳米器件设计纳米器件设计是纳米制造技术的核心环节，其目标在于通过精密的结构规划和功能调控，实现器件在微观尺度上的特定性能。
纳米器件设计不仅涉及材料的选择、结构的构建，还包括对量子效应、界面特性、热力学及动力学过程的深入理解和优化随着纳米技术的不断发展，纳米器件设计的方法论、工具和策略也在持续演进，展现出日益复杂的系统性和综合性纳米器件设计的基础在于对纳米尺度物理和化学原理的深刻把握在量子尺度下，电子的行为显著区别于宏观世界，量子隧穿效应、量子限域效应、自旋电子效应等成为设计的关键考虑因素例如，在纳米晶体管的设计中，栅极尺寸的缩小会导致量子隧穿效应的增强，从而影响器件的开关特性设计者需要通过精确控制栅极长度和厚度，平衡隧穿电流与库仑阻塞效应，以优化器件的导电性和稳定性材料的选择在纳米器件设计中占据核心地位碳纳米管、石墨烯、纳米线、量子点等新型纳米材料因其独特的电学、光学和机械性能，成为构建高性能纳米器件的首选材料例如，碳纳米管具有极高的导电性和机械强度，适合用于制造柔性电子器件和传感器石墨烯则因其优异的电子迁移率和透光性，被广泛应用于透明导电薄膜和光电探测器在材料选择时，设计者还需考虑材料的制备工艺、成本以及与现有技术的兼容性，以确保器件的可制造性和经济性纳米器件设计的另一重要方面是结构优化通过精确控制纳米结构的形状、尺寸和排列方式，可以显著影响器件的性能。
例如，在纳米线阵列的设计中，通过调整纳米线的直径和间距，可以优化传感器的灵敏度和选择性在量子点激光器的设计中，通过控制量子点的尺寸和形状，可以精确调控其发射光谱，实现特定波长的激光输出结构优化通常需要借助先进的计算模拟工具，如有限元分析、密度泛函理论计算等，以预测和优化器件的性能界面工程是纳米器件设计中的关键环节纳米器件的性能在很大程度上取决于不同材料之间的界面特性例如，在金属-半导体接面中，界面态密度和界面缺陷会显著影响电荷的传输效率设计者需要通过界面修饰、钝化处理等方法，减少界面缺陷，提高界面态密度，以优化器件的导电性和稳定性界面工程还涉及对界面能带的调控，以实现特定电子态的构建和调控，这在自旋电子器件和量子计算等领域尤为重要纳米器件设计还必须考虑热管理问题在纳米尺度下，器件的尺寸和表面积比显著增大，导致散热效率降低，容易产生局部过热现象过热不仅会影响器件的性能，还可能导致材料的退化和器件的失效因此，在设计纳米器件时，需要通过引入散热结构、优化材料的热导率等手段，有效控制器件的温度例如，在纳米电子器件中，可以通过设计微纳结构散热片或利用高热导材料，降低器件的工作温度，提高其可靠性和寿命。
随着纳米技术的不断发展，纳米器件设计的复杂性和挑战性也在增加多功能集成、系统级设计成为新的研究热点通过将不同功能的纳米器件集成在同一平台上，可以实现更复杂的功能，如生物传感器、微型机器人等系统级设计则需要考虑器件之间的协同工作、信号传输和能量管理，以实现整体性能的最优化这要求设计者不仅具备扎实的理论基础，还需要掌握先进的计算模拟和设计工具，如多物理场仿真软件、系统级设计平台等纳米器件设计的未来发展将更加注重智能化和自适应化通过引入人工智能和机器学习技术，可以实现对纳米器件的智能设计和优化例如，利用机器学习算法可以快速模拟和预测不同设计参数对器件性能的影响，从而加速设计进程，提高设计效率此外，自适应纳米器件的概念也日益受到关注，这类器件能够根据工作环境的变化，自动调整其结构和功能，以适应不同的应用需求在纳米器件设计的实践中，还需要严格遵循相关的规范和标准中国对纳米技术的研发和应用有着明确的指导方针和监管要求，以确保技术的健康发展设计者必须遵守国家安全和保密规定，确保纳米器件的设计和应用符合国家法律法规和技术标准同时，还需要关注纳米技术的伦理和社会影响，确保技术的研发和应用能够促进社会进步和可持续发展。
总之，纳米器件设计是纳米制造技术的核心内容，涉及材料选择、结构优化、界面工程、热管理等多个方面随着纳米技术的不断发展，纳米器件设计的方法论、工具和策略也在持续演进，展现出日益复杂的系统性和综合性未来，随着智能化和自适应化设计的引入，纳米器件设计将迎来更加广阔的发展空间，为各行各业带来革命性的变革第三部分 纳米加工技术纳米加工技术作为纳米制造的核心组成部分，是指在纳米尺度范围内对材料进行精确修饰、结构调控和功能集成的先进制造方法该技术旨在实现从原子或分子尺度到微米尺度的跨越，为微电子、光电子、材料科学等领域提供关键支撑纳米加工技术主要包括自上而下（Top-Down）和自下而上（Bottom-Up）两大类方法，其中自上而下方法通过去除或移除材料形成所需结构，自下而上方法则通过原子或分子的组装构建目标结构本文将系统阐述纳米加工技术的原理、方法、应用及发展趋势 一、纳米加工技术的分类及原理 1.1 自上而下纳米加工技术自上而下纳米加工技术主要通过光刻、电子束刻蚀、聚焦离子束刻蚀等手段，将宏观材料逐步加工至纳米尺度其中，光刻技术是最具代表性的方法，其原理基于光刻胶在紫外或深紫外光照射下发生化学变化，通过显影去除曝光或未曝光区域的刻胶，最终在基底上形成所需图案。
电子束刻蚀技术利用高能电子束与材料相互作用产生的二次离子溅射或化学反应，实现纳米级图案的精确写入聚焦离子束（FIB）技术则通过聚焦的高能离子束直接轰击材料表面，产生溅射或刻蚀效应，具有极高的分辨率和灵活性 1.2 自下而上纳米加工技术自下而上纳米加工技术主要包括原子层沉积（ALD）、分子束外延（MBE）、自组装技术等，通过原子或分子的有序排列构建纳米结构原子层沉积技术通过连续的气相化学反应，在基底表面逐层沉积材料，具有极佳的均匀性和可控性分子束外延技术则在超高真空环境下，通过原子束的沉积和迁移形成单晶薄膜，适用于高质量半导体材料的制备自组装技术则利用分子间相互作用，如范德华力、氢键等，使分子或纳米粒子自发形成有序结构，具有低成本、高效率的优势 二、典型纳米加工技术及其应用 2.1 光刻技术光刻技术作为微电子工业的基础工艺，已实现从深紫外（DUV）到极紫外（EUV）的演进DUV光刻技术当前的主流分辨率可达10纳米级，而EUV光刻技术则进一步将分辨率提升至5纳米以下，为先进晶体管的制造提供了可能例如，IBM公司利用193纳米ArF浸没式光刻技术，成功制备出14纳米节点晶体管；而ASML公司开发的EUV光刻机，则实现了7纳米节点的量产。
光刻技术在半导体制造中应用广泛，包括逻辑芯片、存储芯片、传感器等，其精度和效率直接影响器件性能和成本 2.2 电子束刻蚀技术电子束刻蚀技术具有纳米级的分辨率和极高的灵活性，广泛应用于微纳器件的。
