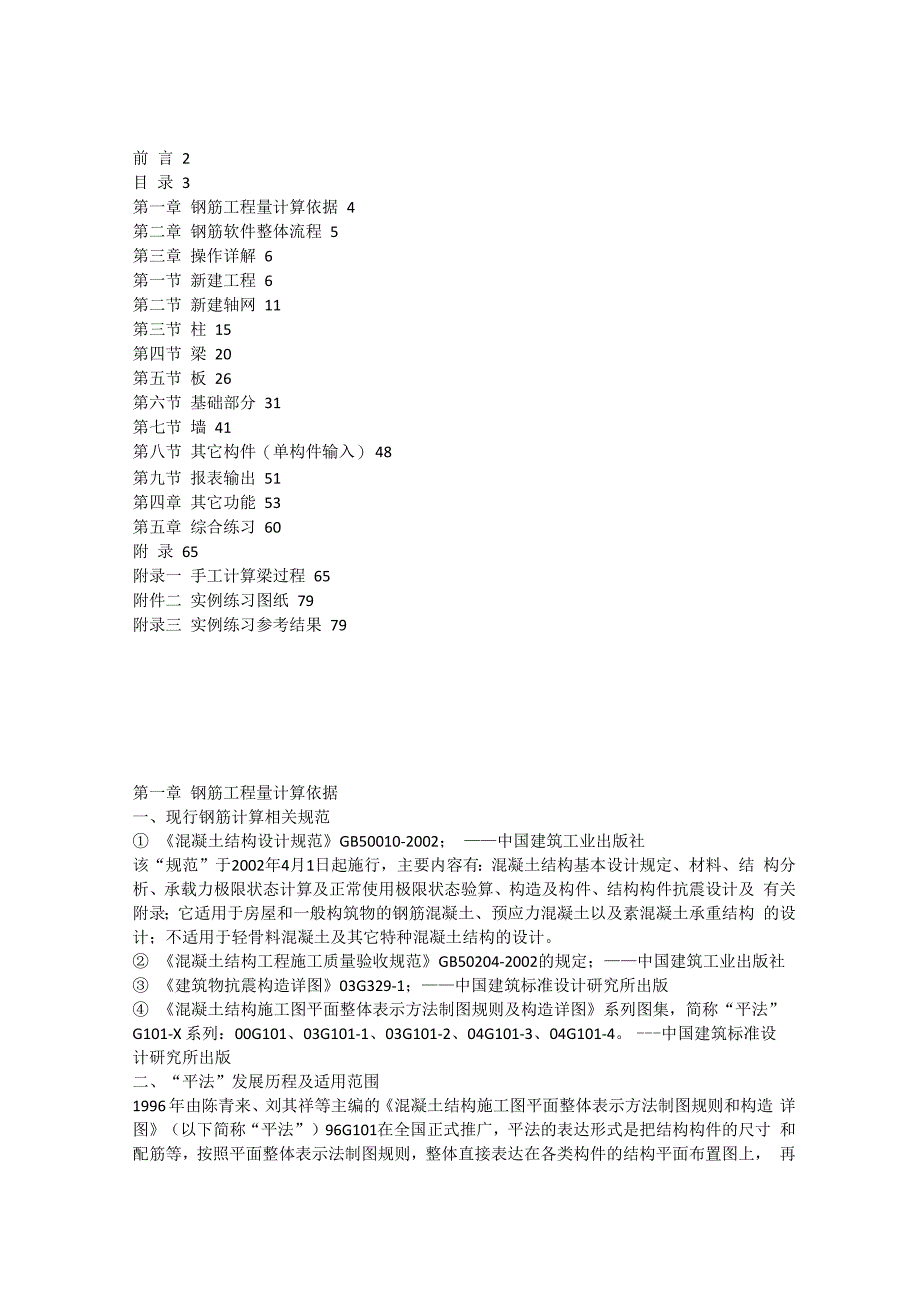

前 言 2目 录 3第一章 钢筋工程量计算依据 4第二章 钢筋软件整体流程 5第三章 操作详解 6第一节 新建工程 6第二节 新建轴网 11第三节 柱 15第四节 梁 20第五节 板 26第六节 基础部分 31第七节 墙 41第八节 其它构件（单构件输入） 48第九节 报表输出 51第四章 其它功能 53第五章 综合练习 60附 录 65附录一 手工计算梁过程 65附件二 实例练习图纸 79附录三 实例练习参考结果 79第一章 钢筋工程量计算依据一、现行钢筋计算相关规范① 《混凝土结构设计规范》GB50010-2002； ——中国建筑工业出版社该“规范”于2002年4月1日起施行，主要内容有：混凝土结构基本设计规定、材料、结 构分析、承载力极限状态计算及正常使用极限状态验算、构造及构件、结构构件抗震设计及 有关附录；它适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土承重结构 的设计；不适用于轻骨料混凝土及其它特种混凝土结构的设计② 《混凝土结构工程施工质量验收规范》GB50204-2002的规定；——中国建筑工业出版社③ 《建筑物抗震构造详图》03G329-1；——中国建筑标准设计研究所出版④ 《混凝土结构施工图平面整体表示方法制图规则及构造详图》系列图集，简称“平法”G101-X 系列：00G101、03G101-1、03G101-2、04G101-3、04G101-4。
中国建筑标准设计研究所出版二、“平法”发展历程及适用范围1996 年由陈青来、刘其祥等主编的《混凝土结构施工图平面整体表示方法制图规则和构造 详图》（以下简称“平法”）96G101在全国正式推广，平法的表达形式是把结构构件的尺寸 和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上， 再与标准构造详图相配合，即构成一套新型完整的结构施工图它改变了传统的那种将构件 从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，大大提高了设计和施工的 规范性、准确性本图集适用于非抗震和抗震设防烈度为6、7、8、9 度地区一至四级抗震 等级的现浇混凝土框架、剪力墙、框剪和框支剪力墙主体结构施工图的绘制，包括常用的柱、 墙、梁三种构件2000 年 7 月 17 日，经对 96G101 进行修订的 00G101 正式执行，它适用于非抗震和抗震设 防烈度为6、7、8、9 度地区一至四级抗震等级的现浇混凝土框架、剪力墙、框剪和框支剪 力墙主体结构施工图的设计，包括常用的柱、墙、梁三种构件2003年2月25日，03G101 —1图集正式施行，本图集包括常用的现浇混凝土柱、墙、梁三 种构件的平法制图规则和标准构造详图两大部分的内容，主要依据为：混凝土结构设计规范 GB50010-2002、 建筑抗震设计规范 GB50011-2001、 高层建筑混凝土结构技术规程 JGJ3-2002J186-2002、建筑结构制图标准GB/T50105-2001 ；适用于非抗震和抗震设防烈度为6、 7、 8、 9 度地区一至四级抗震等级的现浇混凝土框架、剪力墙、框剪—剪力墙和框支剪 力墙主体结构施工图的设计。
2003年9月1日，03G101-2图集正式施行，本图集包括现浇混凝土楼梯制图规则和标准构 造详图两大部分内容；适用于现浇混凝土结构与砌体结构，所包含的具体内容为九种常用的 现浇混凝土板式楼梯，均按照非抗震构件设计2004年3月1日，04G101-3图集正式施行，本图集包括现浇混凝土筏形基础构件的制图规 则和标准构造详图两大部分；适用于现浇混凝土梁板式、平板式筏形基础结构施工图的设计 筏形基础以上的主体结构可为非抗震和抗震设防烈度为6至9度地区，抗震等级为特一级和一、二、三、四级的现浇混凝土框架、剪力墙、框架—剪力墙和框支剪力墙结构，钢结构， 砌体结构及混合结构；筏形基础以下可为天然地基和人工地基2004年12月1日，04G101-4图集正式实行，本图集包括现浇混凝土楼面与屋面板的制图规 则和标准构造详图两大部分；适用于现浇混凝土楼面与屋面板的设计与施工支承楼面与屋 面板的主体结构可为非抗震和抗震设防烈度为6至9度地区，抗震等级为特一级和一、二、三、四级的现浇混凝土框架、剪力墙、框架—剪力墙和框支剪力墙结构，钢结构，砌体结构， 但对于楼面与屋面板本身的各种构造则未考虑抗震措施三、“平法”基本原理 “平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成： 基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
① 层次性：基础一柱、墙一梁一板，均为完整的子系统② 关联性：柱、墙以基础为支座一柱、墙与基础关联；梁以柱为支座一梁与柱关联；板以 梁为支座f板与梁关联③ 相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系第二章 钢筋软件整体流程钢筋GGJ10.0软件采用绘图输入与单构件输入相结合的方式，自动按照现行“平法”G101-X 系列图集整体处理基础部分的独立基础、条形基础、桩承台、筏板基础、基础梁，框架结构 中的柱、梁、板，剪力墙结构，砖混结构中的构造柱、圈梁、砌体加筋等钢筋工程量；同时， 利用单构件输入法计算楼梯、灌注桩等零星构件的钢筋工程量计算，全面解决钢筋工程量的 抽样计算手工计算一根梁的所有钢筋:中间楼层框架梁，一级抗震,锚固:34D，搭接形式为套管挤压，保护 层:25mm一、钢筋 GGJ10.0 软件的操作流程（图 1）：（图 1） 钢筋工程量的计算难点就是构件的节点锚固的判断，直锚还是弯锚，锚固该取哪个值，无论 是投标还是决算都带来了很大的麻烦钢筋抽样软件GGJ10.0这是解决了这一难题，00G、 03G 平法的所有节点软件内置，省去了预算员背节点及节点的判断，让抽钢筋不再是痛苦的 事情。
第三章 操作详解第一节 新建工程一、新建工程1、 启动软件双击桌面上的广联达工程量清单整体解决方案 快捷图标，左键单击“钢筋抽样软件”项目 （右图左侧方框中的按钮），启动软件； （图2） （图 2）2、 新建工程第一步：进入钢筋抽样软件GGJ V10.0后，鼠标左键点击【新建向导】按钮，弹出新建工程 向导窗口,软件将引导您进入广联达钢筋工程量计算世界；第二步：输入工程名称：广联达培训楼工程（建议输入用户自己的名字，方便查找）， 根据各地区钢筋计算损耗率，选择报表“损耗模板”（各地区根据不同情况选择损耗模版）， 同时也可以按照实际工程的需要，在“修改损耗数据”页面中对钢筋损耗数据进行设置和修 改，根据各地区定额及报表的差异性选择“报表类别”；第四步：根据图纸和计算要求，选 择相应的计算规则：“平法” 00G101或者03G101系列（软件已按常规计算方式设置好了， 如实际工程中有不同的计算方式，可以点击“计算及节点设置”按钮修改计算规则）， 选择钢筋汇总方式：通常情况下预算、结算均可选择“按外皮计算钢筋长度”，施工放样时 可以选择“按中轴线计算钢筋”作为钢筋下料长度参考值； 温馨提示：新建工程时，计算规则一定要选择正确，否则工程建立完成后不能进行修改；其 它信息则可以在建立完工程后进行修该，软件会同步刷并重新进行计算 第三步:在“工程信息”中填入结构类型、设防烈度和檐高软件自动会计算出“抗震等级”， 您也可以在“抗震等级”中直接选择；首层地面结构标高处输入“0”，然后点击“下一步” 出现（右图）；温馨提示： 1、带*号表示此项不能为空，且和计算有关;2、 工程类别：有“住宅”、“厂房”、“写字楼”三个可选项供用户选择，用户也可根据实际 情况输入。
3、 项目代号：用户自行输入4、 结构类型：有“框架结构”“框架剪力墙”“剪力墙结构”“单层厂房”“其它”五个可选 项供用户选择，用户也可根据实际情况输入5、 基础形式：有“条形基础”“独立基础”“满堂红基础”“桩基”四个可选项供用户选择， 用户也可根据实际情况输入6、 结构特征：有“矩形”“ L 形”“凹形”“其他”四个可选项供用户选择，用户也可根据 实际情况输入7、 首层地面结构标高：用户可以根据实际情况输入数据，输入的数值为-10〜10之间的实 数，新建工程软件默认为-0.0508、 地下层数：用户可根据实际情况输入建筑物的地下楼层数，注意输入的数值必须为 0〜 50 之间的正整数，为空表示地下层数为零9、 地上层数：用户可根据实际情况输入建筑物的地上楼层数，注意输入的数值必须为 1〜500 之间的正整数，为空表示地上层数为零10、抗震等级：有“一级抗震”、“二级抗震”、“三级抗震”、“四级抗震”、“非抗震”五个可 选项供用户选择，新建工程软件默认为“一级抗震”11、设防烈度：有“6”、“7”、“8”、“9”四个可选项供用户选择，新建工程软件默认为“8”12、 檐高（m）：用户可根据实际情况输入建筑物的檐高，单位为“米”输入数值范围为0〜 500。
13、 建筑面积（平方米）：用户可根据实际情况输入建筑物的建筑面积，单位为“平方米”， 输入的数值范围为0〜100000014、 项目代号：用户可根据实际情况输入，字符长度不能长于50个，允许为空 第四步：连续点击“下一步”按钮，直到出现下图所示的“完成”窗口（右图）；温馨提示： 1、用户可以根据实际情况修改各类弯钩的抗震和不抗震的值，点击“默认值”， 系统会自动将修改后的值恢复成软件原始的标准值；2、 软件中钢筋级别的输入格式如下图所示:3、 箍筋的@用-表示2、在软件中新建工程 在已经打开的工程中新建工程，操作步骤为： 第一步：点击菜单栏“工程”中的“新建”按钮； 第二步：在弹出的界面中选择“是”，保存已经打开的工程，选择“否”则不保存，选择“取 消”则返回软件主界面；第三步：在新建工程向导中进行设置即可右图）二、工程设置用户在新建完工程后，需要重新填写或者修改工程信息、报表类别、钢筋损耗、抗震等级、 汇总方式等信息时，可以在“工程设置”页面重新进行设定、修改1、修改“工程信息”（图 3） 在“工程信息”页面可以修改工程名称、抗震等级、建筑面积等信息图 3 ）2、修改“工程设置”（图 4） 在“工程设置”页面，用户可以修改报表损耗模板（钢筋损耗率）、报表类别、汇总方式、 弯钩长度和钢筋比重设置。
图 4 ）三、修改计算设置在“计算设置”页面，软件均已按照现行“平法” G101-X系列图集和规范进行了设置，如 设计图纸有特殊规定，用户可以自行进行设置、修改1、 修改“计算设置”使用“计算设置”功能，可以设置、修改当前工程项目所有构件的计算规则、节点形式、钢 筋搭接形式、箍筋组合方式、计算公式等图 5）2、 保存、调用“计算设置” （图 5） 用户自己设定的计算规则可以进行保存和调用，操作步骤为：第一步：点击“导出规则”按钮，输入一个计算规则的名称，如：06年3月1 日或某某工 程计算规则； 第二步：需要直接调用以前保存过的计算规则，建立完工程后，切换到“计算设置”页面可 以直接点击“导入规则”按钮直接选择相应规则即可，无需再进行重新设置，大大提高了您 的软件应用效率 （图 6）四、楼层管理1、建立楼层 在导航栏“工程设置”选择“楼层管理”，通过【添加楼层】按钮快速建立楼层，修改楼层 高度，基础层1.5m,首层3.6m,第二层3m,第三层3m如果要删除多余或错误的楼层则点击“删除楼层”按钮进行删除；（右图）2、 标准层的建立实际工程中,第二层到第五层为标准层时,在楼层编码处输入2-5或者2~5回车即可,3、 地下室的建立操作步骤：第一步：点击“添。
