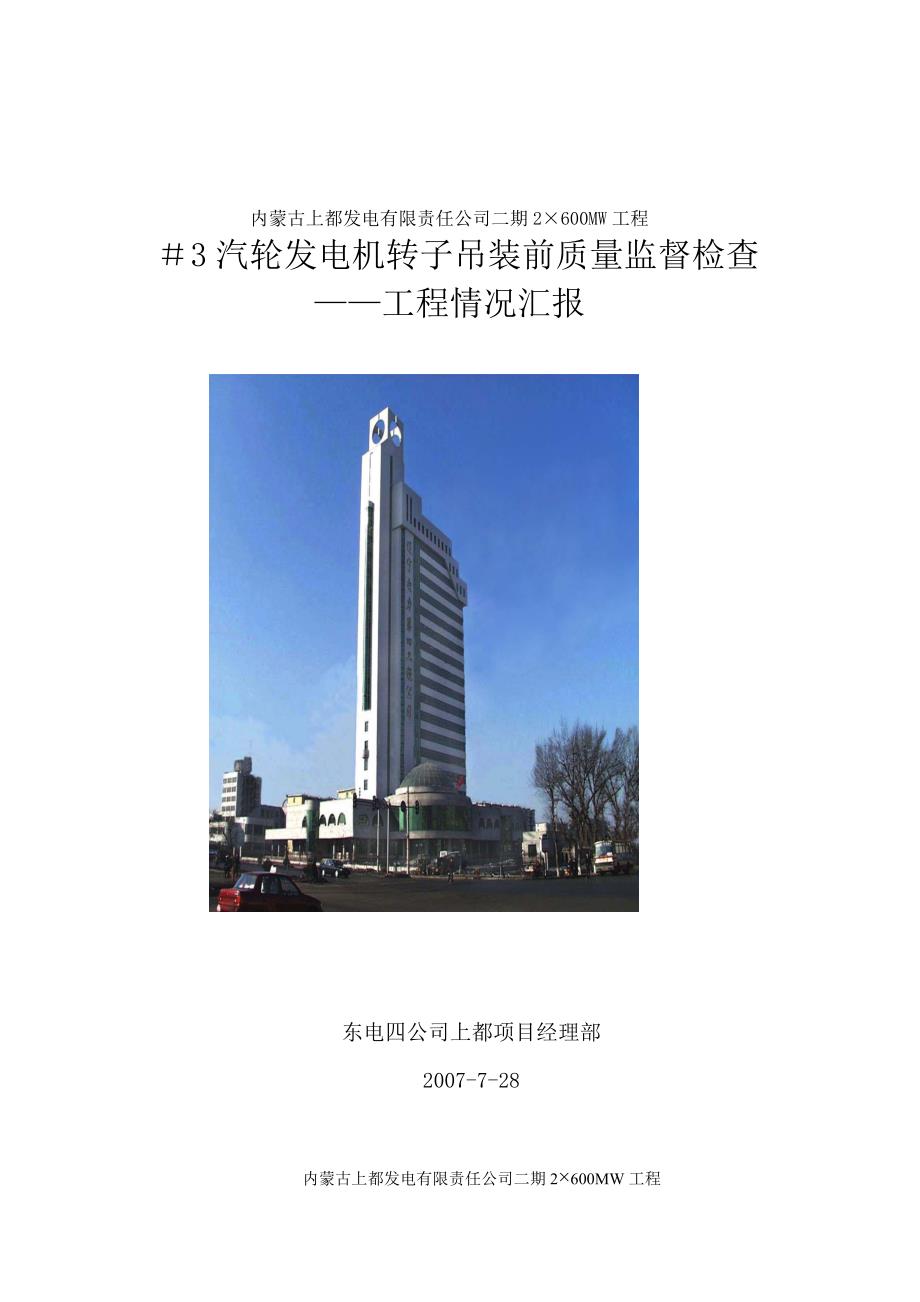

内蒙古上都发电有限责任公司二期 2×600MW 工程＃3 汽轮发电机转子吊装前质量监督检查——工程情况汇报东电四公司上都项目经理部2007-7-28内蒙古上都发电有限责任公司二期 2×600MW 工程内蒙古上都发电有限责任公司二期工程 ＃ 3 发电机转子吊装前质量监督检查施工情况汇报材料第 2 页 共 7 页各位领导、专家：你们好！我公司承建的 3#汽轮发电机组准备进行发电机转子的安装，为保证发电机转子的安装顺利进行，确保投产后安全、可靠、稳定的运行，我公司上都项目部在发电机穿转子前组织了自检,具备了发电机穿转子的条件及各项指标，具体检查结果如下：一、 工程概况内蒙古上都发电厂 2×600MW 机组二期扩建工程安装两台汽轮发电机组，其中＃3 发电机由东电四公司汽机专业公司负责安装，其型号为QFSN－600－2－22B 型水氢氢冷却发电机，由东方电机股份有限公司制造生产，发电机长度 13063mm，转子重量 67.5 吨，运输重量 76 吨主要技术参数：额定转数：3000r/min 额定频率：50Hz额定励磁电压：400V 额定励磁电流：4387A转子槽数：32 转子分度数：45转子转向：从汽端看逆时针发电机：东方电机厂型式：额定容量 667MVA、额定电压 22kV，额定功率 600MW、定子线圈水冷却、转子线圈和定子铁芯氢气冷却。
静态励磁额定功率 600MW二、质量管理情况1、建立健全质量管理网络内蒙古上都发电有限责任公司二期工程 ＃ 3 发电机转子吊装前质量监督检查施工情况汇报材料第 3 页 共 7 页东电四公司上都项目经理部对施工质量非常重视，建立了本工程自上而下的质量管理网络项目质保部配备汽机专业质检专工 1 名；汽机专业公司配备专、兼职质检人员 5 名，均有质检人员资质证质量保证部在项目经理的领导下，行使质量检查、监督、指导职能，各专业公司质检员在专业总工程师的直接领导下，负责监督本专业的施工质量及管理工作，并配合项目经理部质检人员开展质量检查活动各级质量管理人员持证上岗、责任心强、现场经验丰富，为提高工程质量打下了良好的基础2、建立有效的质量保证体系结合上都电厂二期扩建工程的实际情况，由项目部组织编制了《质量检验项目划分表》 、 《汽机专业产品的监视和测量计划》等质量管理文件，分别对图纸管理、过程控制、检验试验、采购等对施工质量有影响的过程都做出了具体规定，编制了程序文件、质量计划、施工组织设计、施工方案、作业指导书、质检记录等各个层次的质量保证文件和管理制度，用以指导质量管理工作。
3、根据控制文件，实施跟踪控制我们对各工程项目的施工方案、作业指导书，从编制、审核、批准、技术交底到施工作业中的实施，都要经过各部门、各专业的会签、检查、考核并形成验证记录，且施工组织总设计、专业施工组织设计、项目划分表、施工方案等，均已经过监理、建设单位审批后落实执行严格执行四级检验制度，强化施工过程质量控制，确保工程质量优良率实行班组自检，专业公司复检，项目质量保证部专检及监理、业主验收的四级检验制度在施工过程中，各级质内蒙古上都发电有限责任公司二期工程 ＃ 3 发电机转子吊装前质量监督检查施工情况汇报材料第 4 页 共 7 页检人员深入现场，同时，监理、建设单位人员也跟踪施工过程，及时发现问题并采取防范和纠正措施，使施工质量达到《规范》和《标准》的要求4、验收情况3#机发电机穿转子前：已施工完成的项目有：基础划线，锚固板连台扳共同进行水平、扬度、标高的定位，并二次灌浆，定子吊装就位，并初找中心，两侧端盖，内风挡定位，氢气冷却器水压后就位安装，定子线圈氮气密闭试验完，转子瓢偏、晃度，通风试验、轴瓦检查、检修、吊装专用工具的清点、准备完5、计量器具管理为满足现场施工需要，汽机专业公司配备了包括（DINI）电子水准仪、合像水平、刀口尺、百分表、外径千分尺、游标卡尺等计量器具，全部经过检验并经监理单位报审合格，无过期在用计量器具。
6、进场材料送检、试验报审汽机所有的进场设备材料均按《规程》及其有关的规定要求执行送检或现场检验，检验后向相关单位报审另外，我公司在现场配备了：金属试验室，电气试验室和热控试验室以上三个试验室人员，仪器、资质等均经过监理单位审查合格满足现场检验的要求三、已完成的技术文件，试验报告和相关资料（一）技术文件试验报告1 电机总装报告2 电机吊装转子技术措施3 制造厂设备监造和抽检报告及签证4 电机出厂试验报告内蒙古上都发电有限责任公司二期工程 ＃ 3 发电机转子吊装前质量监督检查施工情况汇报材料第 5 页 共 7 页5 造厂出厂质检报告及质保书（二）安装试验记录1 设备开箱检验报告及签证2 汽轮发电机组基础交接验收记录3 基础沉降观测记录4 氢内冷发电机定子风压试验报告及签证5 氢冷发电机转子气密试验报告6 氢内冷发电机转子通风试验报告7 测温元件的绝缘电阻测试记录8 轴颈不柱度、椭圆度测量记录9 轴瓦检修测量记录10 发电机定子锚固板布置图11 氢气冷却器水压试验签证书四、自检情况为保证 3＃发电机转子吊装工作顺利进行，我公司项目部于 6 月 27 日组织专业人员，对现场和资料进行了检查，检查了如下内容：1 发电机定子、轴承座及其台板清理检查完毕，垫铁布置正确；2 发电机定子就位并已初步找正；3 定子水冷线圈水压试验、流量试验结束；4 氢冷发电机定子单独气密性试验（找漏及漏气量测试）结束。
出线密封套气密试验结束；5 定子线圈、铁心、风道等检查清理结束；6 定子装转子前的电气试验全部结束；内蒙古上都发电有限责任公司二期工程 ＃ 3 发电机转子吊装前质量监督检查施工情况汇报材料第 6 页 共 7 页7 转子检查清理和电气试验结束；8 氢冷发电机转子气密试验结束；9 氢内冷电机转子通风试验结束；10 水内冷转子水压试验、流量试验结束；11 在吊装转子后不能进行的其它安装试验工作全部结束12 吊装转子的专用工具、起吊机具已准备就绪；13 发电机冷却器已检查清理、水压试验结束并装入机内14 发现转子内部有 3 处绝缘破损，经建设单位与厂家联系，厂家处理后出保证之后，同意进行转子穿装工作五、总结经过 6 月 27 日一天，我项目部的自检，我方认为＃3 发电机转子已经具备吊装条件请内蒙古上都发电有限责任公司工程质量监督站组织＃3 发电机转子吊装前质量监督检查东电四公司上都项目部二 00 七年六月内蒙古上都发电有限责任公司二期工程 ＃ 3 发电机转子吊装前质量监督检查施工情况汇报材料第 7 页 共 7 页附件发电机转子吊装前质量监督检查迎检人员名单组 长：王辉（13947912526）组 员：许阳盛 计永恒 吕树广 贲亮 苑宇 贾晓艺朱 明 王学军 。
