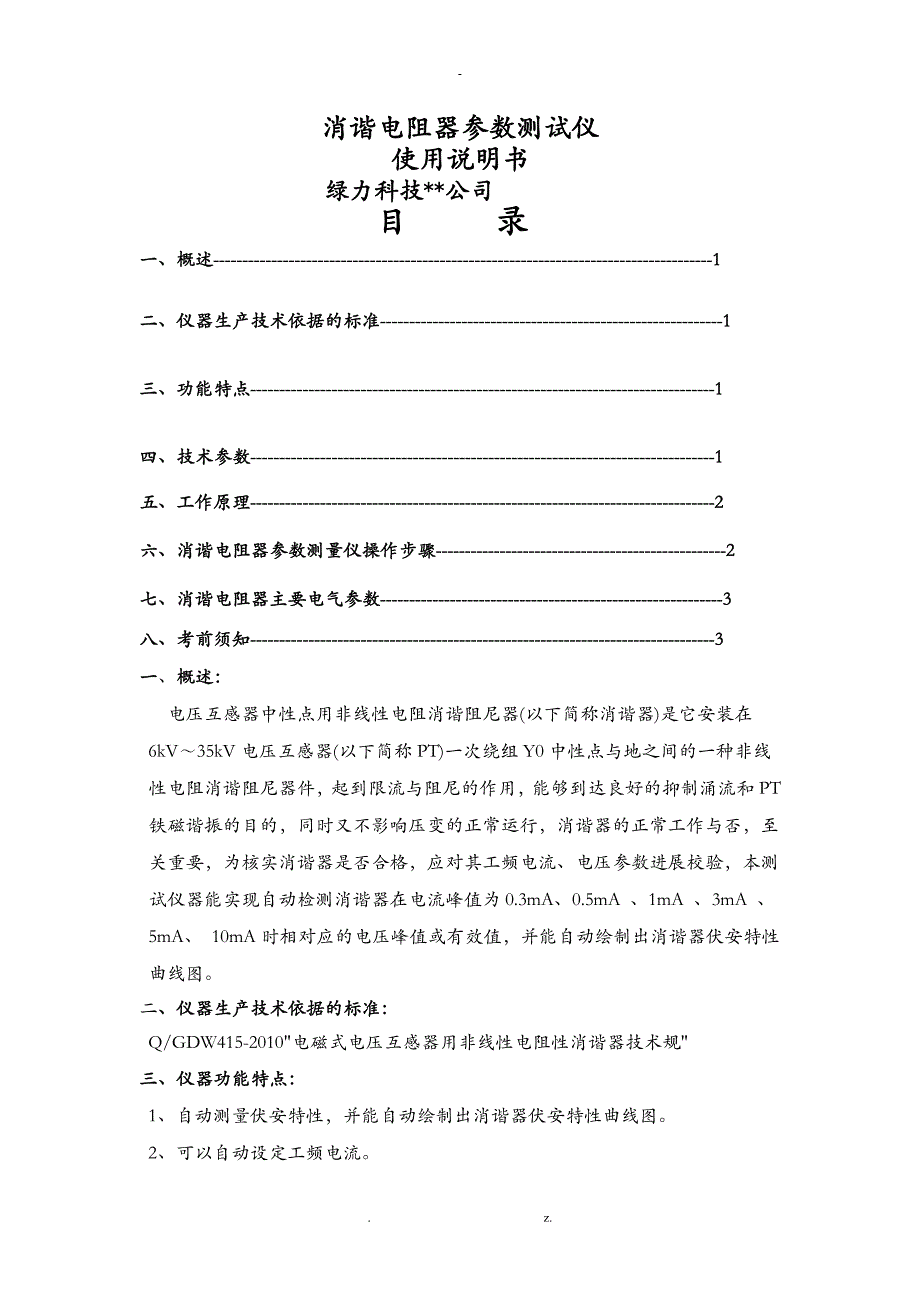

消谐电阻器参数测试仪使用说明书 绿力科技**公司目 录一、概述--------------------------------------------------------------------------------------1二、仪器生产技术依据的标准-----------------------------------------------------------1三、功能特点--------------------------------------------------------------------------------1四、技术参数--------------------------------------------------------------------------------1五、工作原理--------------------------------------------------------------------------------2六、消谐电阻器参数测量仪操作步骤--------------------------------------------------2七、消谐电阻器主要电气参数-----------------------------------------------------------3 八、考前须知--------------------------------------------------------------------------------3一、概述：电压互感器中性点用非线性电阻消谐阻尼器(以下简称消谐器)是它安装在6kV～35kV电压互感器(以下简称PT)一次绕组Y0中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够到达良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进展校验，本测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、 10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。
二、仪器生产技术依据的标准： Q/GDW415-2010"电磁式电压互感器用非线性电阻性消谐器技术规"三、仪器功能特点： 1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图 2、可以自动设定工频电流 3、彩色LED触摸式显示屏，中文提示界面4、试验数据自动打印5、测量为电压峰值、有效值双卡显示6、仪器轻巧、便捷适用于现场使用7、0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六档常用电流指示精度等级，覆盖全部常用消谐器电流指标四、主要技术参数：1、仪器适用于6kV～35kV消谐电阻器伏安特性测试；2、准确度等级：2.0级；3、使用环境：户和户外；4、环境温度：-20℃～50℃；5、环境湿度：不大于80% RH；6、输出电流AC：0 mA～10 mA；7、输出电压AC：0 V～2800 V；8、工作电压AC:220V±10% 50Hz.-1-五、工作原理：六、消谐电阻器参数测量仪操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，绿色与消谐器接地端连接，黑色与接地体相连；2、接入220V交流电源；3、翻开电源开关，仪器软件启动完成进入测试界面后；4、电流选择：点击屏幕上的电流选项，选择所需要检测的电流档，〔根据需求选择电流档，可以单项选择，可以多项选择〕软件默认选择，仪器自动测试所选电流档对应的电压值；5、电压显示模式选择：点击“测试选项〞栏中的“电压峰值〞或“峰值/〞可以切换电压显示模式，软件默认选择“电压峰值〞或“峰值/〞；6、启动测试：点击“开场测试〞按钮，系统自动开场测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“确认打印〞按钮，打印机将自动输出本次测试结果。
2-七、消谐电阻器主要电气参数八、考前须知：1、在测试状态下〔仪器面板上红灯亮时〕仪器有高压输出，制止接触被测物件2、一定要在断电情况下，更换测试件，进展下一组测试3-. z.-绿力科技**公司地址：市江东中路110号：025-******* ：025-******* ：210019. z.。
