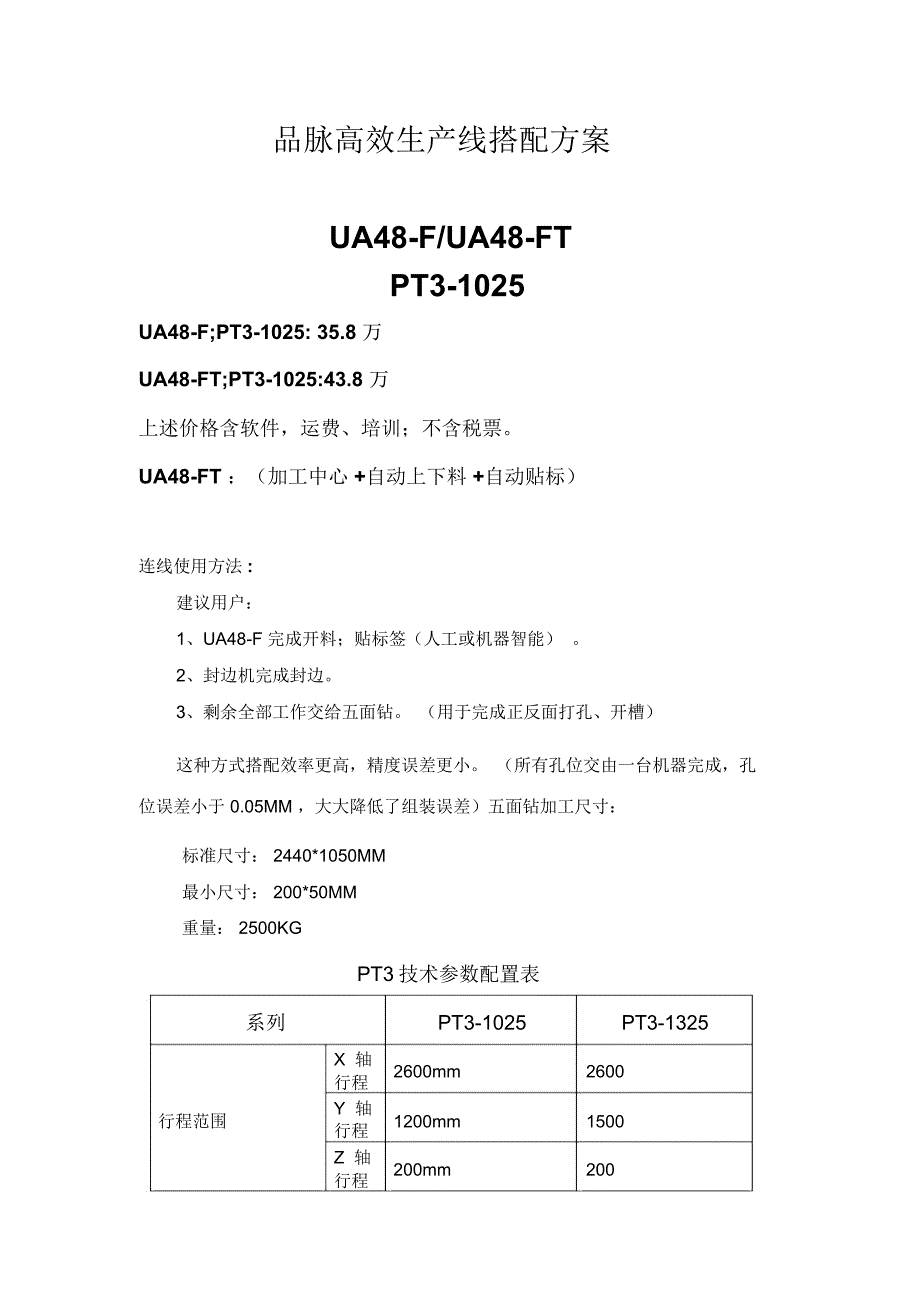

品脉高效生产线搭配方案UA48-F/UA48-FTPT3-1025UA48-F;PT3-1025: 35.8 万UA48-FT;PT3-1025:43.8 万上述价格含软件，运费、培训；不含税票UA48-FT ：（加工中心 +自动上下料 +自动贴标）连线使用方法 :建议用户：1、UA48-F 完成开料；贴标签（人工或机器智能） 2、封边机完成封边3、剩余全部工作交给五面钻 （用于完成正反面打孔、开槽）这种方式搭配效率更高，精度误差更小 （所有孔位交由一台机器完成，孔位误差小于 0.05MM ，大大降低了组装误差）五面钻加工尺寸：标准尺寸： 2440*1050MM最小尺寸： 200*50MM重量： 2500KGPT3技术参数配置表系列PT3-1025PT3-1325X 轴2600mm2600行程行程范围Y 轴1200mm1500行程Z 轴200mm200行程X 轴80m/min速度Y 轴65m/min最大进给速度速度Z轴15m/min速度最大加工速度20m/min最大加工尺寸（ mm）1005x24401220x2440最小加工尺寸（ mm）50x20050x200主轴鼻端距离台面30-230mm整体结构龙门式横梁移动传动形式XY轴齿条传动（ M1.5）Z 轴丝杠传动（ 2510）台面结构气浮台面主轴功率、转速6kw、主轴转速 3000-18000r/min刀具接口形式ER32弹簧夹头排钻型号9+6+1驱动系统伺服操作系统台达运行指令G代码功率、电压、气压15KW、3P AC 380V/50HZ 、≧ 6.5Kgf/cm 2外形尺寸长宽高4500x2200x25004500x2500x2500（mm）主要配置品牌主轴排钻型号驱动系统减速机导轨齿条丝杠气动电磁阀电缆电器主件限位变频器刀具排钻刀具扫描枪昌隆主轴 6KW意大利 HSD 9+6+1台湾台达 1KW/0.4KW日本新宝台湾上银 / 银泰 20/25/25德国亨利安台湾 TBI佳儿灵江苏捷讯高柔屏蔽电缆（出口标号法国施耐德国内一线品牌正泰德国力士乐双刃直刀 6mm一套无线扫描枪)风机2.2KW吸尘器3KW五面钻操作步骤：1、设计拆单软件出程序后分别拷贝到数控开料机和数控五面钻操作系统。
2、贴完标签并封边的板块，用“无线扫码枪”扫描标签，系统自动识别调取打孔程序，夹钳自动找取位置，踩脚踏开关（系统默认板材长边定位）完成定位装夹3、二次踩脚踏开关，夹钳夹住板材送入工作区，一次性完成板件五面打孔，即四周侧孔和上面孔需要翻板加工的，系统会自动提示翻板，同时把加工完一面的板材自动返回上料区，进行反面孔加工 ）加工完成后板材会自动下料进入人工分拣区！4、机器在执行第二张板材加工时， 操作工可以同时完成上一张板材的分拣； 快速进入下一步打包环节！ （实现人机不停歇，轻松提高生产效率） 5、品脉五面钻具有扫码排队功能， 一次性可以扫描 10 张板，然后进行连续加工使用熟练后再用此功能）品脉五面钻优势 :1、双夹钳快速移动可达 85 米 /MIN ，加工大板无需夹钳重复拖动板件，品脉通过式五面钻效率更高、更快、更省（加工小板时两夹钳能够自动切换避让，智能切换单一夹钳工作）2、气浮台面设计，工人操作省力，防止板材划伤3、品脉五面钻操作便捷，普通女工半小时即可独立操作4、人工操作更安全，杜绝工伤5、效率对比：1）数控开料机 +红外线侧孔机：设备投入约 25 万，每天工作 8 小时，以小板加工为主，产量 40 张左右。
2）UA48-F ；PT3-1025：设备投入约 35 万，每天工作 8 小时，以小板加工为主，产量 75 张左右如果加工衣柜为主，产量每天不低于100 张投入增加一点，效率提升 1 倍对于生产量较大的板式家具生产企业， 五面钻无疑更适合 有的板式家具生产企业已经在使用 2 套或 3 套甚至更多的普通生产线， 不仅投入成倍培加， 而且占用更多的人工造成不必要的费用居高不下同行对比：五面钻分类：通过式五面钻（品脉、广东极东）斜立式五面钻（星辉、青岛大荣）平推式五面钻（广东先达、其他小的设备加工厂）先达五面钻：只有一个夹钳，上料费劲，加工大板时需要来回重复夹钳移动板材，板材加工完后都需要再返回到上料口完成下料，效率大打折扣星辉、大荣 ：都是斜立式五面钻，加工大板时需要来回挪动夹钳移动板材，板材加工完后都需要返回到上料台极东五面钻： 加工时工作区会有锯末堆积，不好清理！同样的设备，多花 2-3 万元与极东撞单五面钻时：要推广我们的生产线搭配方案，才能最大化突显我们的优势济南品脉数控设备有限公司2017年 8 月 31 日。
