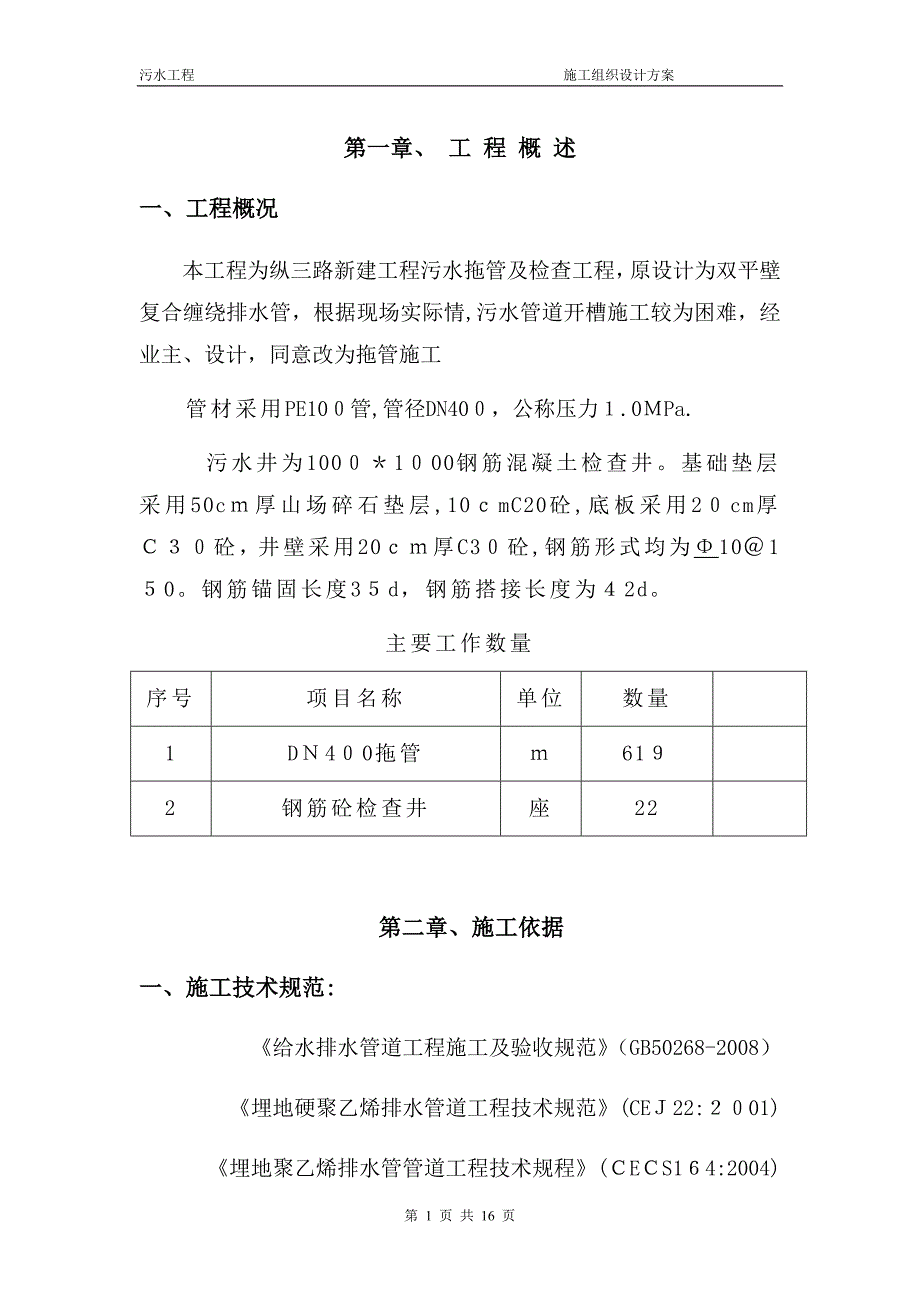

污水工程 施工组织设计方案第一章、 工 程 概 述一、工程概况本工程为纵三路新建工程污水拖管及检查工程，原设计为双平壁复合缠绕排水管，根据现场实际情,污水管道开槽施工较为困难，经业主、设计，同意改为拖管施工管材采用PE10０管,管径DN40０，公称压力１.0ＭPa. 污水井为100０＊1０00钢筋混凝土检查井基础垫层采用50cｍ厚山场碎石垫层,10ｃmC20砼,底板采用2０cm厚Ｃ３０砼，井壁采用20ｃｍ厚C3０砼,钢筋形式均为Φ10＠1５0钢筋锚固长度3５d，钢筋搭接长度为４2d主要工作数量序号项目名称单位数量1DＮ4０0拖管ｍ61９2钢筋砼检查井座22第二章、施工依据一、施工技术规范:《给水排水管道工程施工及验收规范》（GB50268-2008）《埋地硬聚乙烯排水管道工程技术规范》(CEＪ22:２０01)《埋地聚乙烯排水管管道工程技术规程》(ＣEＣS1６4:2004)《给排水管道用橡胶圈密封圈胶料》(GB９876-88）《埋地塑料排水管道施工》(06MＳ201—2)《埋地用聚乙烯(ＰＥ）结构壁管道系统第1部分:聚乙烯双壁波纹壁管材》（GB／T 19４72。
1—２004)《给水排水图集》(苏Ｓ01-2０04)《给水用聚乙烯(PE)管材国家标准》(GB/T 13663—２０00）二、施工合同文件（一）、本工程的施工设计图纸、施工变更图（二)、施工合同第三章：工程项目施工方案与方法一、施工测量施工方案测量按质完成本工程的首要保证条件之一．正确无误地做好施工测量工作，在施工测量中不能出现差错，各项测量误差必须在允许值以内,决不能产生由于测量出现差错造成返工或工程隐患为了达到上述要求，在工程测量中按如下严格控制:1、做好现场交接导线点和水准点的复测工作,以书面形式报建设方批准后方可实施各项施工放样和测量为施工需要所增设的加密控制点、辅助基线及临时水准点必须经监理复核无误后才可使用对所有控制桩、水准点应进行有效的保护,并定期复测2、恢复管道中心线并设置护桩.3、导线方位角闭合差、水准点闭合差、管道轴线与高程必须满足相应的测量质量标准与检测频率.4、在施工测量中，若遇设计图与现场情况有出入,应会同监理方将情况报建设方,并及时通知设计方5、在工程施工中,按要求设置观测点,施工方与监理方定期测量各点沉降量,及时掌握周边道路与结构物的沉降量6、水准点闭合差+√L(ｍｍ),L为整个测站长度,单位为km。
7、导线方位角闭合差为:＋40〞√n，n为测站数二、拖拉管施工方案及方法（一)、拖拉管施工工艺流程主要工艺流程为 :施工准备 →导向孔施工 →反拉扩孔 、成孔 →牵引管道 →基坑开挖→砌检查井 →回填 →清场 二）、施工准备１、管材选用 ：本工程均采用，防腐蚀性好 、流体阻力小 、化学性能稳定等特性的 PE管 PE管抗外压能力强 (能承受较大拉力) 、柔韧性好 （能较好地适应沉降 ,抗震能力强） 、单位质量轻 ( 在牵引过程中可减小与孔壁的摩擦力） ,非常适合牵引施工 ．为确保工程质量 ，管道材料必须满足各项设计要求 ,主要有 ：(1)、 管道内壁光滑平整 ,管身没有裂缝 ,管口无破损 、裂口或变形等缺陷 ；(２)、 管道的端面应平整 （与管的轴线垂直) ,轴向不得有明显的弯曲 ,管道插口外径 、承口内径的尺寸及圆度应满足要求 ;(3)、 管材内压强度及环刚度应满足设计要求 ；2、施工投入的主要物资、机具:(1)、定向钻机的选择:工程中采用的定向钻机为(60P45Ａ)（深圳钻通机电设备开发有限公司制造)，其最大回拖力均为 250 kN ，远大于管与土体之间的摩擦力 ,满足要求 60P４5A主要技术参数动力Ｋw1２5最大输出扭矩Nm800０钻机回拖力ｋN２50钻进给进力ｋN25０输出转速r。
ｐ.m0—130入射角8—３0泥浆泵最大排量L/min250泥浆最高压力Mｐａ8钻杆规格ｍmφ73x３０00挤压式扩孔器mmΦ2６0-８８0切捎式扩孔器ｍmφ320-９2０流道式扩孔器mmφ3００-700主机外型尺寸ｍm5５0０x7１00ｘ3250总重量kg7８0０６0Ｐ45Ａ型定向钻进非开挖铺管钻机采用高强度橡胶履带底盘,动力站和钻机一体化结构,移动方便，机动性强钻机动力选用康明斯柴油机，动力充沛,性能稳定可靠动力头采用双马达驱动,回转平稳，扭矩大动力头设有卸扣自行浮动机构，以减少对钻杆丝扣的磨损，操作简便可靠随机液压管线集中于防护套内,提高了管线的使用寿命.方便的角度调节油缸,入射角调节灵活给进回拉采用马达—链条机构，推拉力相同，便于长距离控向双夹持器拧卸钻杆，效率高.全液压驱动，集中控制，操作方便、灵活2）、扩孔器的选择：Φ３0０-800mm牙轮式扩孔器 或Φ3５０—８0０mm凸轮式扩孔器 (3)、钻井液的选择：“易钻” 高造浆率／低滤失量 膨润土产品描述:易钻是一种高造浆率，添加特制干粉聚合物的2００目钠基彭润土在钻探过程中,它能够有效地保持钻孔的完整性推荐用途:易钻是特别为倾斜钻进或水平钻进而设计制造的。
可以用于各种类型的淡水泥浆循环钻进,也可以作为用于顶管施工的润滑剂三)、非开挖定向牵引:1、导向孔轨迹设计弧形导向孔轨迹 (见图 ） 由两部分组成 : 造斜段和直线段 造斜段是钻杆进入敷管深度的过渡段 ,直线段是管道穿越障碍物的敷设段 .导向孔轨迹的形态取决于穿越起点 ( A 点) 、穿越终点 ( B 点） 、敷管深度 ( h) 、造斜段曲率半径 ( R1、R２)等参数 ，其中ﻩR1ﻩ由钻杆最小曲率半径 ( Rd）和敷管深度 ( h) 决定 ,根据经验 Rd≥1 00０ d ( d 为钻杆直径 ,50 mm) ; Ｒ2由所敷管的弯曲半径决定工程中一次牵引敷设管线最大长度为按实际地形而定，但不得超过设计规范要求 ,当敷设长度过大或受场地等外界因素影响时牵引机械不足以一次完成拖管工作 ，这时需要采取分段牵引施工 (见图 2) .ABﻩ段的导向孔打通以后先用 É20０ 的回扩头回扩一次 ，然后把回扩头推至 AB 段中点 O ;在 O 点挖坑 (2m ×4 m ×６ m) ,换上钻头沿曲线钻进至 Ｍ 点出土 ,顺次回扩拖管 ，完成 AO 段管道的敷设 ;后退2３ ｍ 以点 N 作为入土点沿曲线钻进至 O 点 (确保达到预定深度) ，然后换上 回扩头顺着原孔推至P 点出土 ，顺次回扩拖管 ,完成 OＢ段管道的敷设 .2、导向钻进:(１)、导向钻机的主要部件有轮式钻机 、操作系统 、动力站 、液压系统 、钻头 、钻杆等 ，按照安装使用规范进行安装 。
钻机运到现场后须先锚固稳定 ,并根据预先设计的钻机倾斜角进行调整 ，依靠钻机动力将锚杆打入土中 ,使后支承和前底座锚与地层固结稳定 .(2)、钻杆轨迹的第一段是造斜段 ,控制钻杆的入射角度和钻头斜面的方向 ，缓慢给进而不旋转钻头 ,就能使钻头按设计的造斜段钻进 .钻头到达造斜段完成处后便进行排水管流水段 （即AＢ直线段) 的钻进 :旋转钻头并提供给进力 ,钻头就能沿水平直线钻进 钻头上装有带信号发射功能的探测仪器在钻进过程中通过地面接收仪器接收探头发出的信号 ,经译码后便可获知钻头深度 、顶角 、工具面向角 、探头温度等参数 ,根据所接收的数据调整钻头操作参数 ,使钻进按照流水线标高路线前进 ,到达出口工作坑后完成钻孔工序 .（３）、钻进操作时注意如下事项:①、钻杆的上 、下接头应对正边缓慢给进动力边慢转上扣不得拧得过紧 ②、不允许使用弯曲和有伤的钻杆 .③、钻进速度不宜过快 ,应根据地层条件合理调定给进力 .④、造斜顶进时 ，每次顶进尺度控制在 0 5 m左右为好 ,曲线要缓 ⑤、钻杆内不得进脏物 ，以免堵塞钻头喷嘴 ⑥、当机油压力报警指示灯亮时说明油压不正常 ，要进行检查 ．⑦、当机油堵塞报警指示灯亮时要更换机油滤芯 。
⑧、改变水泵排量时先摘开离合器 ,不得带速换档 ⑨、在水泵较长时间不工作的情况下应将其变速箱挂空档 ,然后合上离合器 ，以保护分离轴承 ⑩、按规范开动钻机后不要马上用全负荷钻进 ，而应先进行试运转 ，待确定各部分运转正常后方可开始钻进 4)、钻头位置监测钻机配有一手持步履跟踪式导向仪 ,用以确定钻头位置及各项数据 ，监测钻头是否偏离设计轨迹钻孔导向前在原地面两井间采用木桩标识管道中线控制点,每隔１０米设置一个.钻孔在造斜段钻头每钻进 10 m 就测一次钻头的位置 ，在平敷段则每隔２０ｍ 监测一次如果发现偏离轨道 ，就通过调整钻头斜面的方向进行纠偏 ，但纠偏不能太急 (应该在３根钻杆长度内完成纠偏) ,也不要过度（不超过6根钻杆） ．3、回拉扩孔：钻头到达出口工作坑后钻进工作完成 ,但是孔径还没有达到敷设要求 ,因此需要采取多次扩径，直至扩孔到预定孔径具体操作为 :卸下钻头 ,在钻杆尾端连接回扩头 ,开动钻机旋转 、回拉扩头进行扩孔 回拉过程中须不断加接钻杆 （始终保持钻杆不能没入孔洞中) ,扩头回拉到达接驳坑后卸下的回扩头 ,再在出口工作坑的钻杆尾端接上 大一号 的回扩头 ,如此扩孔到预定孔径。
在钻杆回拉扩孔过程中 ,需通过钻杆注入膨润土浆 ,以减少摩擦 ，降低回转扭矩和回拉阻力 ,同时膨润土浆还有固壁 、防止孔洞塌方和冷却钻头的作用 旋转回扩头切削下来的泥土与膨润土浆混合形成泥浆后流到出口工作坑的集浆坑里 ，实现了将土排出的目的 集浆坑里设泥浆泵 ，用以把泥浆抽到泥浆池 4、回拉敷设管道：成功扩孔到预定孔径后便可回拉敷设管道,在回拉前要进行管道的接连 ，即用热熔法将PE管连接成与成孔长度相当的管道之后 ,将管道与扩孔器相连 ,经回拉将管道牵引进孔洞内 1）、PE 管的焊接将要连接的两根管子保持水平状态 ,并清除其表面的杂物 ,将电热熔带及锁紧扣带放在管道连接部位并用夹钳把锁紧扣带扣紧 ,然后把热熔机与电热熔带相接 ,设定加热时间后启动热熔机（绿灯亮) ,当热熔机的红灯亮时电热熔过程完成 关掉电源 ，再一次用夹钳扣紧锁紧扣带并保持一定的冷却时间（约 15 min） ,冷却后松开锁紧扣带 如此类推将管道焊接成需要敷设的长度 ,为拖管做好准备 ２)、ＰE管道的加固回拉管道过程中要牵引的管线很长 ,为了保证在牵引过程中不会出现拉断管和因泥浆排出不及时而压扁管的情况 ,在回拉前局部管道要作以下处理：利用PE比钢管内径小两档，在ＰＥ管外部用钢管进行护管。
在钢套管外部绑上钢筋，技术处理如下 ：①、 顺管外沿用 ４ 根Φ10钢筋紧抱管两端 ,管中央则用 1 根Φ1０钢筋拉住管两端 ,在管外围每隔 １0 m 采用Φ8的钢筋环形抱住外沿的 4 根钢筋 ,确保拖管的整体性 ,防止断管 为了保证这 5 根纵向受力钢筋能够整体受力 ,将钢筋都焊接在封板上 ,Φ８ 钢筋与封板用玻璃胶封口 ，防止漏水 ②、 分别在 A 、B 点开挖一深坑 ，让泥浆自由流到坑里 ,并用泥浆泵抽出 3）、PE管接头形式:对接熔化焊接头:对接熔化焊接头适用于直径大于 40 mm 的管子 ，是 ＰE 材料最通用的连接形式 ，甚至 PＥ 膜材和板材也使用熔化压力焊拼接 在同样的密封和工作压力下 ，其。
