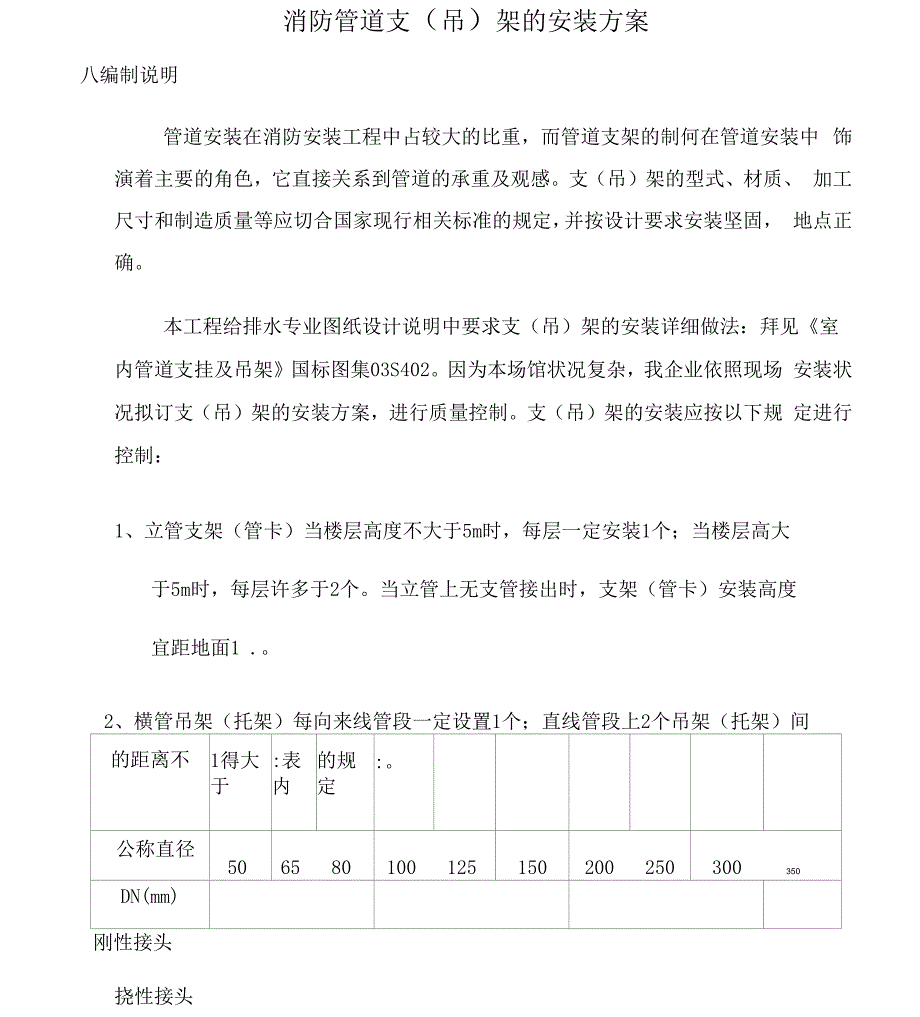

消防管道支（吊）架的安装方案八编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制何在管道安装中 饰演着主要的角色，它直接关系到管道的承重及观感支（吊）架的型式、材质、 加工尺寸和制造质量等应切合国家现行相关标准的规定，并按设计要求安装坚固， 地点正确本工程给排水专业图纸设计说明中要求支（吊）架的安装详细做法：拜见《室 内管道支挂及吊架》国标图集03S402因为本场馆状况复杂，我企业依照现场 安装状况拟订支（吊）架的安装方案，进行质量控制支（吊）架的安装应按以下规 定进行控制：1、立管支架（管卡）当楼层高度不大于5m时，每层一定安装1个；当楼层高大于5m时，每层许多于2个当立管上无支管接出时，支架（管卡）安装高度宜距地面1 .2、横管吊架（托架）每向来线管段一定设置1个；直线管段上2个吊架（托架）间的距离不1得大于:表内的规定:公称直径5065 80100 125150200 250300 350DN(mm)刚性接头挠性接头注：本表合用于非保温管道对保温管道应按管道上保温资料重量的影响 相应减小吊架的间距横管吊架（托架）应设置在接头双侧和三通、四通、弯头、异径管等管件上下游连结接头的双侧。
吊架（托架）与接头的净间距不宜小于150mm和大于 300mm在管道系统中，应在以下地点固定支架（吊架）：1、 进水立管的底部；2、 立管接出支管的三通、四通、弯头的部位；3、 立管因自由长度较长而需要支承立管重量的部位 ；4、 横管接出支管与支管接头、三通、四通、弯优等管件连结的部位5、 在刚性卡箍接头500mm内管道上补加支吊架角钢类支吊架的制安1、 龙门式龙门式支吊架资料合用表支架型材合用管道倒吊钢板（或大一军号钢）膨胀螺栓L30 X30 X4W DN25~DN405=6 100 X100M8 X80L40 X40 X5DN50~DN1505=8 110 X110M10 X852、座地式30 （ 5〜10 （依据角钢大小而注：座地式支架安装在室外的地面、天面天台同萨倒角地面，这部分的支架一定安装在高于地面 许多于50mm的水泥基础上座地式支架资料合用表支架型材合用管道支架底板膨胀螺栓L40 X40 X5WDN25~DN505=8 110 X110M10 X85L50 X50 X6DN60~DN1505=10 120 X120M12 X1003、 挂墙（柱）式支架（宜固定在混凝土墙体上）I型：L型支架（立柱长度与横担长度之比1: 1）挂墙式支架资料合用表支架型材合用管道膨胀螺栓备 注L40 X40 X5WDN50M10 X100合用于I型及空调的冷凝水、冷媒支架L50 X50 X6DN60~DN100M12 X100合用于II型三角型支架II型：三角型支架三、槽钢类支吊架的制安1、吊式龙门支架I、横梁安装（一） II、天花吊顶式 III、横梁安装（二）吊式龙门支架资料合用表（同时合用于座地式）吊架型材合用管道支架底板 —膨胀螺栓6#槽钢DN2006=10 150 X150M12 X 1008#槽钢DN2505=10 170 X170M12 X 10010#槽钢DN300 〜DN4005=12 190 X190M12 X 1202、水平龙门支架:水安全装龙门支架资料合用表吊架型材合用管道支架底板膨胀螺栓备注6#槽钢DN100 〜DN 1505=10 150 X150M12 X1008#槽钢DN200~DN2505=10 170 X170M12 X100立管顶部、底部增设支承举措10#槽钢DN300~DN4005=12 190 X190M12 X120同上四、角钢类综合支架（最大支承管道数目如管径减少一级，支承管径数目可增添一条；1、 吊式龙头支架吊式龙门支架资料合用表吊架型材最大支承管道数目支架底板膨胀螺栓L30 X30 X4WDN25 X25=8100 X100M10 X85L40 X40 X5DN32~DN65 X25=10110 X110M10 X85L50 X50 X6DN80~DN150 X25=10110 X110M12 X100座地龙门支架资料合用表吊架型材最大支承管道数目支架底板膨胀螺栓L30 X30 X4WDN25 X25=8 100 X100M10 X85L40 X40 X5DN32~DN65 X25=10 110 X110M10 X85L50 X50 X6DN80~DN150 X25=10 110 X110M12 X1003、水平龙门支架水平龙门支架资料合用表吊架型材最大支承管道数目支架底板膨胀螺栓L40 X40 X5WDN40 X2305=8 110 X110M10 X85L50 X 50 X 6DN50~DN100 X25=10 110 X110M12 X100五、槽钢类综合支架1、吊式龙门支架吊式龙门支架资料合用表 最大30支承管道数 吊架型材 目 支架底板膨胀螺栓M12 X120M12 X12010# 槽钢 DN200 〜DN250 X2 5 =12 190 X 19012# 槽钢 DN300 〜DN400 X2 5 =12 210 X210座地龙门支架资料合用表吊架型材最大支承管道数目支架底板膨胀螺栓10#槽钢DN200 〜DN250 X25=12 190 X190M12 X12012#槽钢DN300 〜DN400 X25=12 210 X210M12 X120水平龙门支架:3、水平龙门支架（立管支架）水平龙门支架（立管支架）资料合用表吊架型材最大支承管道数目支架底板膨胀螺栓8#槽钢DN125 〜DN150 X25=12 210 X210M12 X12010#槽钢DN200 〜DN250 X25 =12 230 X230M12 X12012#槽钢DN300~DN400 X25 =12 250 X250M12 X120六、喷淋支管尾端防晃支架喷淋防晃支架晃动支架资料合用表 I型部件管道适用、'名祢晃动角钢 管道卡码 六角螺栓 支架吊板 膨胀螺栓DN25L30 X30 X5 =3 25扁钢M8 X 305=6 100 X100M8 X85七、支吊架制作的一些要求。
1、 平支架安装高度：4米楼层以下支架离地面〜，以米为宜如起过4米 楼层，则按比率均布2、 道卡码螺栓处露以2〜5个螺距为宜，并应安装平介子，紧固螺母3、 架一定先油漆后安装，按规定应二遍防锈漆，外加二遍面漆4、 架全部孔一定采纳钻孔，不得使用气割开孔5、 胀螺栓的深度应充足考虑到批荡层的厚度6、 倡导使用共用支架对大面积使用的一些支架宜先做样板，以点带面（特 别是本文无说起的做法）八、为规范管道卡码螺栓外露的标准，特制作卡码尺寸标准图附图单位：mm管卡公称内径管卡内径管卡螺纹长度（A）管卡有效长度（B）管卡螺栓直径备注DN15巾221739e5DN20巾271744e5DN25巾341953e6DN32M31962e6DN40巾491968e8DN50巾612182e8DN65巾762197e8DN80巾8923112e 10DN100e 11523138e 10DN125巾14123164e 10DN150e 16623189e 10DN200e 22026246e 12DN250e 27426300e 12DN300e 32626352e 12九、网架部分因为状况特别，依照现场安装。
资料合用表吊架型材管道直径规格螺栓扁钢DN25 〜DN50-40*4M8 X50扁钢DN70 〜DN150-50*5M10 X60丝杠吊杆DN25 〜DN50e10M10 X60丝杠吊杆DN70 〜DN150e12M12 X60钢构造网架下安装消防管道、防排烟管道需支吊架，鉴于钢构造网架不可以焊接我企业联合现场 状况拟用扁钢抱箍套在网架的方管和圆管上， 被吊装的消防管按图集03S402第27页不保温管卡参数制作安装，防排烟风管采纳双吊杆吊架安装。
