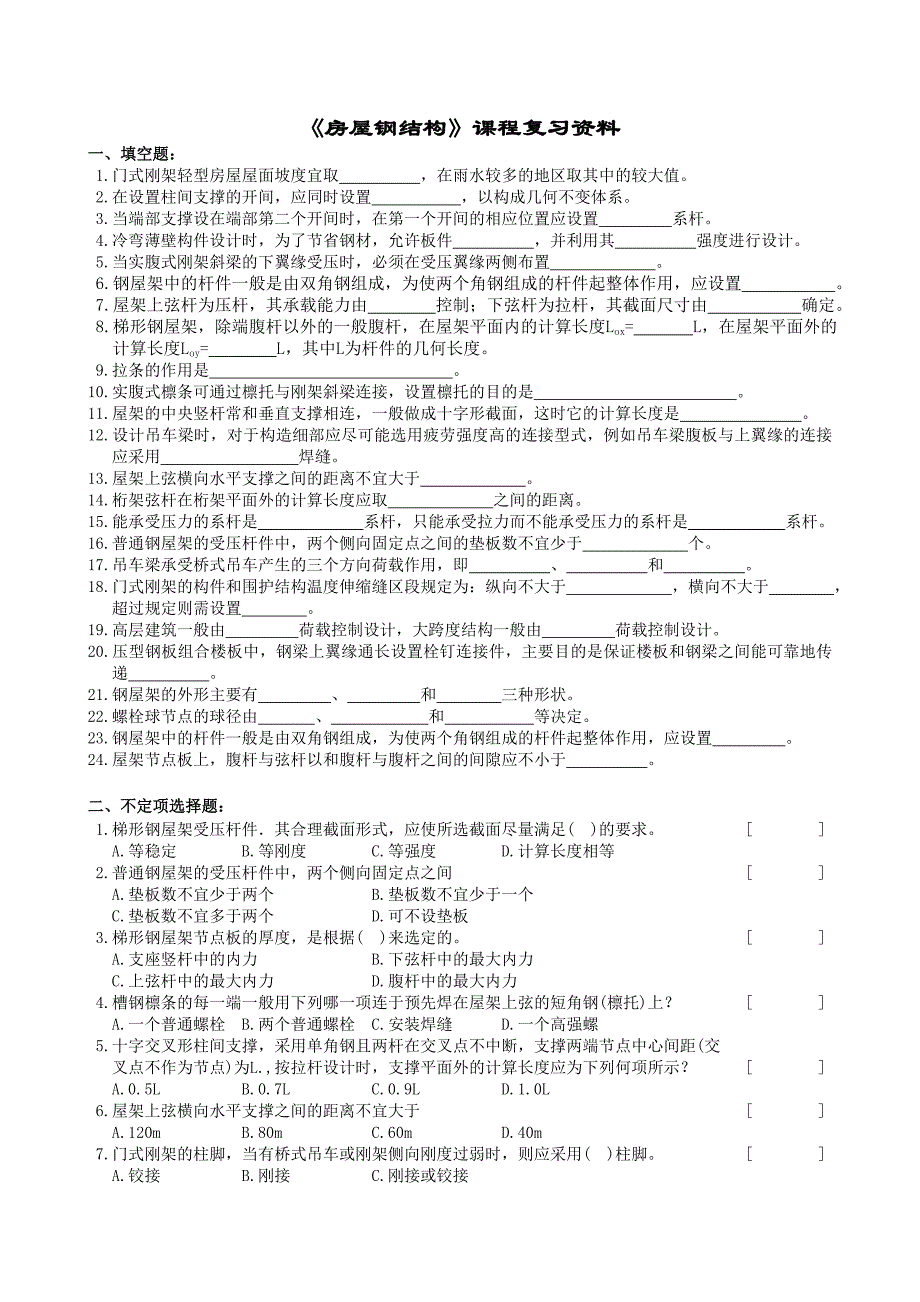

《房屋钢结构》课程复习资料一、填空题：1.门式刚架轻型房屋屋面坡度宜取 ，在雨水较多的地区取其中的较大值2.在设置柱间支撑的开间，应同时设置 ，以构成几何不变体系3.当端部支撑设在端部第二个开间时，在第一个开间的相应位置应设置 系杆4.冷弯薄壁构件设计时，为了节省钢材，允许板件 ，并利用其 强度进行设计5.当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置 6.钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置 7.屋架上弦杆为压杆，其承载能力由 控制；下弦杆为拉杆，其截面尺寸由 确定8.梯形钢屋架，除端腹杆以外的一般腹杆，在屋架平面内的计算长度Lox= L，在屋架平面外的计算长度Loy= L，其中L为杆件的几何长度9.拉条的作用是 10.实腹式檩条可通过檩托与刚架斜梁连接，设置檩托的目的是 。
11.屋架的中央竖杆常和垂直支撑相连，一般做成十字形截面，这时它的计算长度是 12.设计吊车梁时，对于构造细部应尽可能选用疲劳强度高的连接型式，例如吊车梁腹板与上翼缘的连接应采用 焊缝13.屋架上弦横向水平支撑之间的距离不宜大于 14.桁架弦杆在桁架平面外的计算长度应取 之间的距离15.能承受压力的系杆是 系杆，只能承受拉力而不能承受压力的系杆是 系杆16.普通钢屋架的受压杆件中，两个侧向固定点之间的垫板数不宜少于 个17.吊车梁承受桥式吊车产生的三个方向荷载作用，即 、 和 18.门式刚架的构件和围护结构温度伸缩缝区段规定为：纵向不大于 ，横向不大于 ，超过规定则需设置 19.高层建筑一般由 荷载控制设计，大跨度结构一般由 荷载控制设计20.压型钢板组合楼板中，钢梁上翼缘通长设置栓钉连接件，主要目的是保证楼板和钢梁之间能可靠地传递 。
21.钢屋架的外形主要有 、 和 三种形状22.螺栓球节点的球径由 、 和 等决定23.钢屋架中的杆件一般是由双角钢组成，为使两个角钢组成的杆件起整体作用，应设置 24.屋架节点板上，腹杆与弦杆以和腹杆与腹杆之间的间隙应不小于 二、不定项选择题：1.梯形钢屋架受压杆件．其合理截面形式，应使所选截面尽量满足( )的要求 [ ]A.等稳定 B.等刚度 C.等强度 D.计算长度相等2.普通钢屋架的受压杆件中，两个侧向固定点之间 [ ]A.垫板数不宜少于两个 B.垫板数不宜少于一个C.垫板数不宜多于两个 D.可不设垫板 3.梯形钢屋架节点板的厚度，是根据( )来选定的 [ ]A.支座竖杆中的内力 B.下弦杆中的最大内力 C.上弦杆中的最大内力 D.腹杆中的最大内力 4.槽钢檩条的每一端一般用下列哪一项连于预先焊在屋架上弦的短角钢(檩托)上？ [ ]A.一个普通螺栓 B.两个普通螺栓 C.安装焊缝 D.一个高强螺5.十字交叉形柱间支撑，采用单角钢且两杆在交叉点不中断，支撑两端节点中心间距(交叉点不作为节点)为L.,按拉杆设计时，支撑平面外的计算长度应为下列何项所示？ [ ]A.0.5L B.0.7L C.0.9L D.1.0L 6.屋架上弦横向水平支撑之间的距离不宜大于 [ ]A.120m B.80m C.60m D.40m7.门式刚架的柱脚，当有桥式吊车或刚架侧向刚度过弱时，则应采用( )柱脚。
[ ]A.铰接 B.刚接 C.刚接或铰接8.当实腹式刚架斜梁的下翼缘受压时，必须在受压翼缘两侧布置 [ ]A.拉杆 B.系杆 C.檩托 D.隅撑9.门式刚架轻型房屋屋面坡度宜取( )，在雨水较多的地区取其中的较大值 [ ]A.1/20—1/8 B.1/30—1/8 C.1/20—1/5 D.1/30—1/510.螺栓排列应符合构造要求，通常螺栓端距不应小于( )倍螺栓孔径，两排螺栓之间的最小距离为( )倍螺栓直径 [ ]A.2 B.3 C.4 D.511.梯形屋架下弦杆常用截面形式是两个 [ ]A.不等边角钢短边相连，短边尖向下 B.不等边角钢短边相连，短边尖向上C.不等边角钢长边相连，长边尖向下 D.等边角钢相连12.根据吊车梁所受荷载作用，对于吊车额定起重量Q≤30t，跨度l≤6m，工作级别为Al～A5的吊车梁，宜采用( )的办法，用来承受吊车的横向水平力。
[ ]A.加强上翼缘 B.加强下翼缘 C.设制动梁 D.设制动桁架13.当采用压型钢板轻型屋面时,屋面竖向均布活荷载的标准值(按水平投影面积计算)应取( )；对受荷水平投影面积超过 60m2的刚架结构，计算时采用的竖向均布活荷载标准值可取 [ ]A.0.5kN／m2 B.0.4kN／m2 C.0.3kN／m2 D.0.2kN／m2 14.屋架下弦纵向水平支撑一般布置在屋架的 [ ]A.端竖杆处 B.下弦中间 C.下弦端节间 D.斜腹杆处 15.实腹式檩条可通过( )与刚架斜梁连接 [ ]A.拉杆 B.系杆 C.檩托 D.隅撑16.屋架设计中，积灰荷载应与( )同时考虑。
[ ]A.屋面活荷载 B.雪荷载C.屋面活荷载和雪荷载两者中的较大值 D.屋面活荷载和雪荷载 17.在设置柱间支撑的开间，应同时设置( )，以构成几何不变体系 [ ]A.屋盖纵向支撑 B.屋盖横向支撑 C.刚性系杆 D.柔性系杆18.屋架上弦杆为压杆，其承载能力由( )控制；下弦杆为拉杆，其截面尺寸由( )确定 [ ]A.强度 B.刚度 C.整体稳定 D.局部稳定三、问答题：1.试述屋面支撑的种类和作用2.试述空间杆系有限元法的基本假定3.试述上弦横向水平支撑的作用和布置要求4.简述轻型门式钢架结构中屋面檩条的布置原则5.简述轻型门式钢架结构中支撑和刚性系杆的布置原则6.为何冷弯薄壁构件在其强度和稳定性计算公式中截面特性以有效截面为准？7.为什么上弦杆采用不等边角钢短肢相并的T型截面？为什么支座斜腹杆采用不等边角钢长肢相并的T型截面？8.简述单层门式刚架结构和钢筋混凝土结构相比具有的特点。
9.举出两种常见的网壳结构的基本形式，并简述其特点10.高层钢结构体系的主要类型11.在进行梯形屋架设计时，为什么要考虑半跨荷载作用？12.变截面门式刚架为什么不能用塑性设计？13.为减小风压作用，多高层房屋结构应采用怎样的平面形式，为减小风荷载下扭转振动呢？四、作图题：1.完成下列主次梁铰接和刚接连接2.分别绘出铰接和刚接柱脚节点 3.完成下图中的下弦拼接节点4.完成下图中的上弦拼接节点五、计算题：1.图示梯形物架由Q235钢材制作已知斜腹杆AB所受拉力为150kN，几何长度L=3400mm，杆件采用2L50 X 5角钢，其截面面积A=9.6cm2，绕x，y轴的回转半径分别为ix=1.53cm，iy=2.38cm，设计强度f=215N/mm2，[λ]=350，试确定在此条件下AB杆是否能够满足要求2.如图所示，一梁柱刚接节点，钢材均为Q235，梁截面尺寸如图所示其翼缘经焊透的对接焊缝与柱相连（焊接时未用引弧板），腹板通过10.9级摩擦型高强螺栓M20和角钢连接于柱.计算时可假定翼缘焊缝与腹板螺栓孔在同一截面,该截面弯矩与剪力设计值分别为100kN·m和42kN焊缝抗拉、抗压和抗弯强度设计值均为215N/mm2,抗剪强度设计值为125N/mm2，螺栓预应力为155kN，抗滑移系数为0.45。
1）试验算翼缘焊缝的连接是否满足强度要求；（2）试验算腹板螺栓的连接是否满足强度要求3.轴心受压柱，轴心压力设计值（包括自重）为3000kN，两端铰接钢材为Q235钢，要求确定底板尺寸B和靴梁高度h已知：基础混凝土局部承压强度设计值fc=8N/mm2,底板单个锚栓孔面积A0=594mm2,靴梁厚度14mm，与柱焊接角焊缝hf=10mm,fwf=160N/mm24.一实腹式轴心受压柱，承受轴压力3500kN（设计值），计算长度lox=10m，loy=5m，截面为焊接组合工字形，尺寸如图所示，翼缘为剪切边，钢材为Q235，容许长细比［λ］＝150要求：（1）验算整体稳定性（2）验算局部稳定性《房屋钢结构》课程复习资料参考答案一、填空题：1.1/20-1/8 2.屋盖横向支撑 3.刚性。
