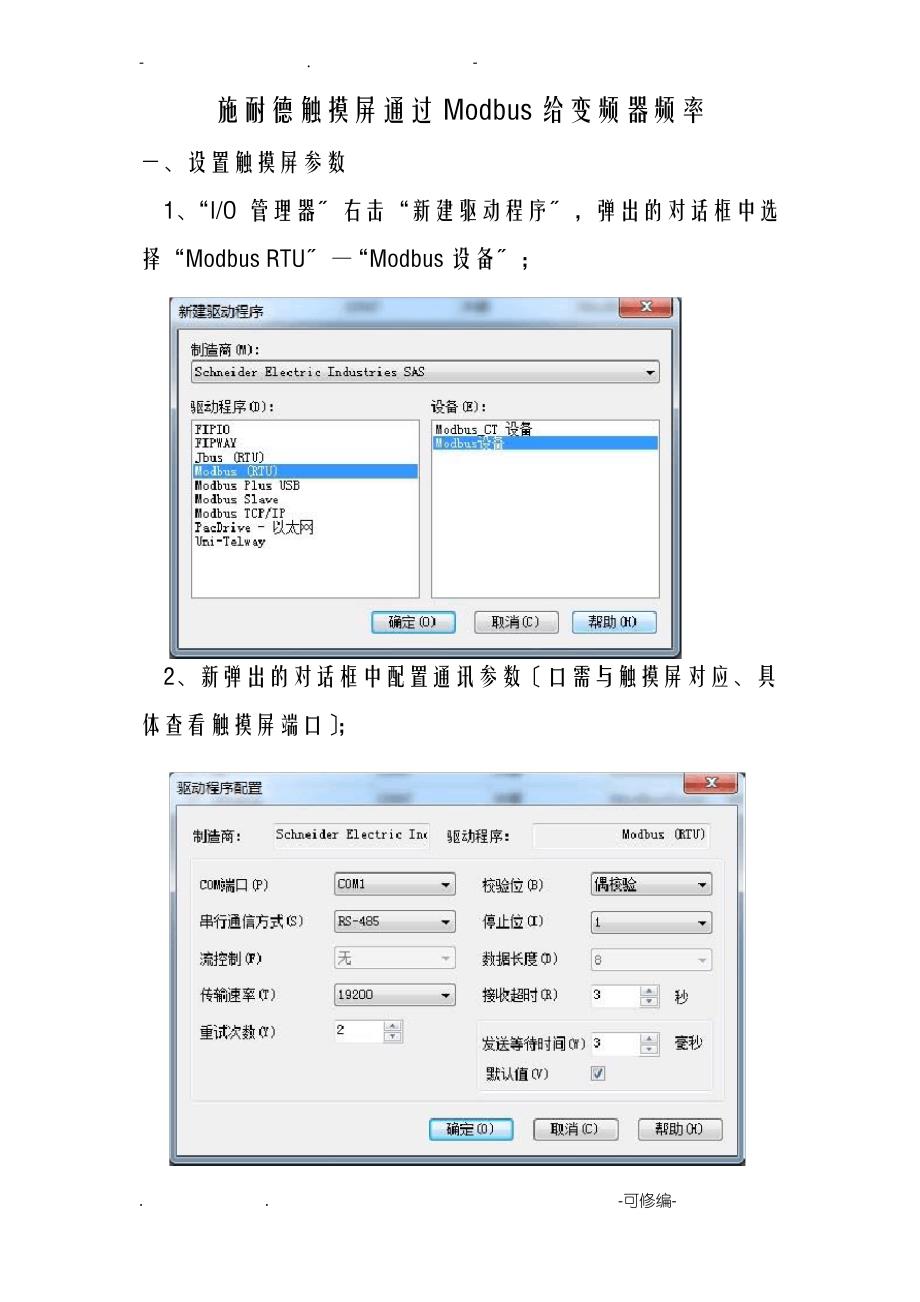

施耐德触摸屏通过 Modbus 给变频器频率一、设置触摸屏参数1、 “I/O 管理器〞右击“新建驱动程序〞，弹出的对话框中选择“Modbus RTU〞— “Modbus 设备〞；2、新弹出的对话框中配置通讯参数〔口需与触摸屏对应、具体查看触摸屏端口〕 ；..-可修编- -.-3、 “I/O 管理器〞右击“ModbusEquipment〞配置，弹出的对话框中设置设备地址等参数；4、 “变量编辑器〞右击新建，新弹出的对话框中配置对应参数、需选择对应的扫描组以及设备地址 〔具体偏移量需了解变频器频率数据存放器地址，ATV312 变频器频率存放器地址为 8502〕 ；..-可修编- -.-5、 “数据细节〞以及“数据缩放〞功能根据实际需要使用；〔如下图、最大输入 4.8 时对应最大输出 50〕6、 画面中增加 “数值显示〞窗口、 新弹出的对话框中勾选 “启用输入模式〞、连接变量并配置相应参数(显示位数、对齐方式、字体、单位等)；..-可修编- -.-二、设置变频器参数(以 ATV312 为例)：命令给定源选择“Modbus〞;别离模式；Modbus 地址设置为对应；电机参数、控制模式等根据现场需要。
三、变频器与 PLC 通过〞TCP/IP〞方式连接：1、 “I/O 管理器〞右击“新建驱动程序〞，弹出的对话框中选择“XWAYTCP/IP〞— “XWAY 设备〞；..-可修编- -.-2、 “I/O 管理器〞右击“XWAYEquipment〞配置，弹出的对话框中设置 PLC 的 IP 地址等参数；..-可修编- -.-3、本机 IP 地址可在工程属性窗口里进展更改；..-可修编- -.-..-可修编- 。
