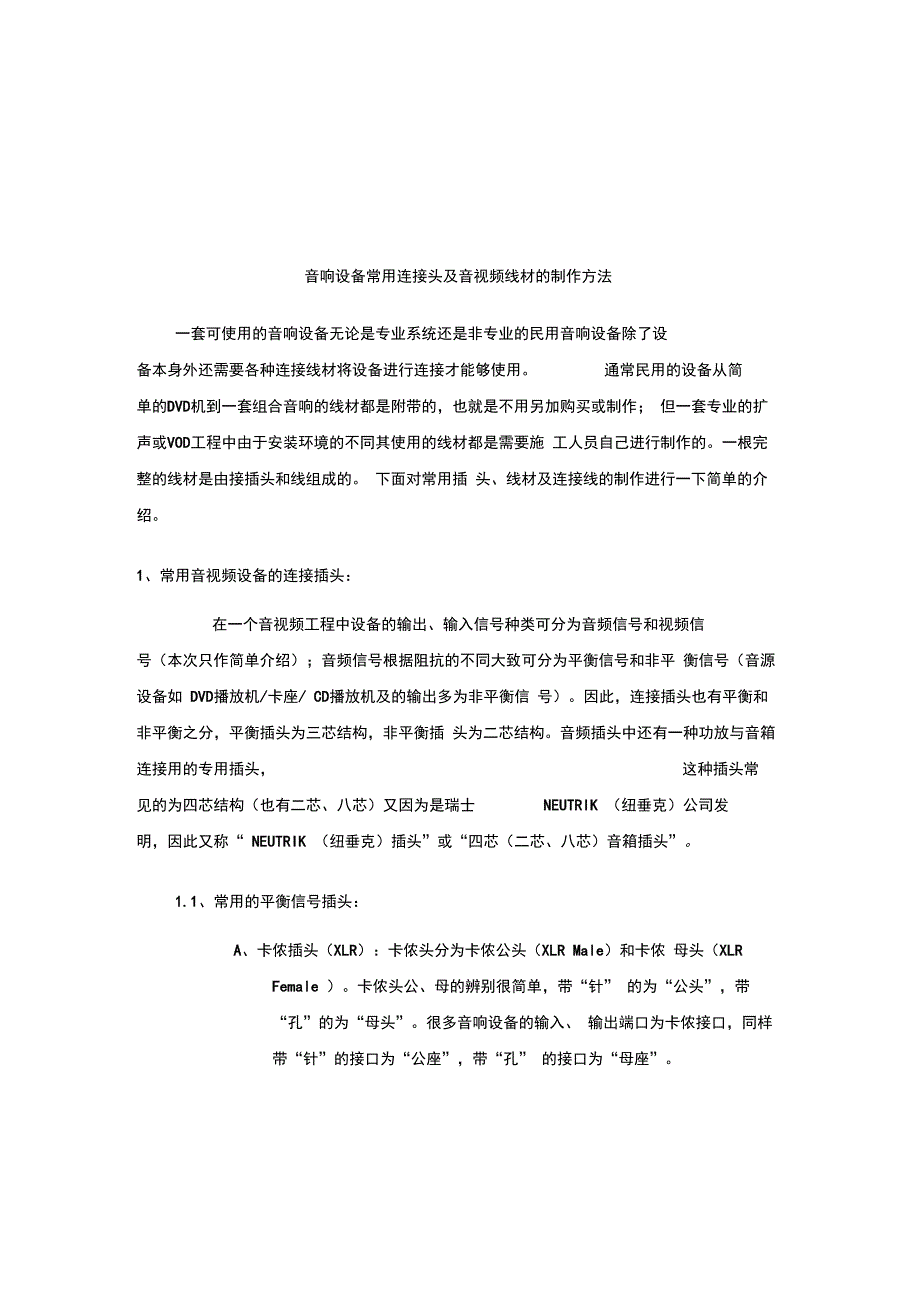

音响设备常用连接头及音视频线材的制作方法一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用 通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作； 但一套专业的扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施 工人员自己进行制作的一根完整的线材是由接插头和线组成的 下面对常用插 头、线材及连接线的制作进行一下简单的介绍1、常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平 衡信号（音源设备如 DVD播放机/卡座/ CD播放机及的输出多为非平衡信 号）因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插 头为二芯结构音频插头中还有一种功放与音箱连接用的专用插头， 这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士 NEUTRIK （纽垂克）公司发明，因此又称“ NEUTRIK （纽垂克）插头”或“四芯（二芯、八芯）音箱插头”1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬 母头（XLR Female ）。
卡侬头公、母的辨别很简单，带“针” 的为“公头”，带“孔”的为“母头”很多音响设备的输入、 输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔” 的接口为“母座”卡侬母头(XLR Female ) 卡侬公头(XLR Male )B、大三芯插头或6.3mm三芯插头(Pho neJack Bala nee ):大三芯插头(Pho neJack Bala nee )1.2、常用的非平衡信号插头:A、大二芯插头(PhoneJack Unbalanee )大二芯插头(Phon eJack Un bala nee )B、 莲花插头(RCA)莲花插头(RCA)C、 小三芯插头或3. 5mm三芯插头小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于 电脑及便携式音源（便携CD / MP3等）的音频信号输出用，因此将小三芯插头 归入非平衡信号插头之列1.3、 Neutrik （纽垂克）音箱插头（Speakon）:二芯、四芯、八芯音箱插头Neutrik插头常用的为四芯的，也二芯、八芯音箱插头，他们外观基本相同, 只有尺寸大小的差异。
通常情况下音箱的接口为四芯插头，如是八芯插头音箱后 部会有标注；功放的输出端口为四芯插头1.4、常用的视频连接插头:莲花插头（RCA）BNC或Q9插头莲花插头在视频系统中主要是模拟视频信号的输出、 输入之用，如DVD机 视频（图像）输出/小型投影机的视频（图像）输入；BNC或Q9插头主要使用 在模拟视频的输出、输入，如部分视频矩阵的输入、输出 /大型投影机的视频输入（分量视频）/专业监视器的视频输入莲花插头和 BNC插头在视频系统 中的作用是相同的只是接口形式不同视频连接插头中还用一种电脑视频信号用的 VGA插头接口形状为梯形15针，分公、母插头，公头为带针，木头为带孔实物请参照电脑主机及显示器连接线插头2、常用的音频频线材:音频线材有话筒线（音频连接线）、音频信号缆和音箱线:A、 话筒线橡胶护套层一| 屏融层一话筒线话筒线为二芯带屏蔽（按严格要求应芯及屏蔽应为无氧铜材质），每芯为若 干细铜丝的结构通常由两芯、每芯的护套层、抗拉棉纱填充物、屏蔽层及外层 橡胶护套层组成话筒线外部橡胶护套层通常为黑色，也有红、黄、蓝、绿等不 同颜色屏蔽层分为缠绕和编制两种，缠绕为屏蔽层缠绕在两芯及棉纱填充物外 部，编制为屏蔽层按照“网状”结构缠绕在两芯及棉纱填充物外部。
编制屏蔽话 筒线比缠绕屏蔽话筒线从物理角度来讲抗干扰能力要好同时价格也稍贵一些 话筒线也可作设备之间的连接，但成本较高建议连接设备时使用音频连接线芯1芯2音频连接线同样是二芯带屏蔽结构与话筒线类似两个芯和屏蔽层为铜质 镀锡外观为银白色音频连接线无棉纱填充物抗拉强度差所以很少用于话筒的连 接，在特殊情况下可作短距离临时连接话筒用 通常在音频工程中机柜内部的设 备连接采用音频连接线，因为音频连接线比话筒线细一些方便机柜内部线材的捆 扎，捆扎后比较漂亮且成本比话筒线低频信号屏嚴层音频信号缆内部线缆音频信号缆其实就是若干根音频连接线组合在一根缆线中因内部音频连 接线的数量不同所以有4、8 12、24等路数之分音频信号缆的重量较大，通 常缆的内部有一根钢丝来增加抗拉强度 音频信号缆多用于现场演出中周边设备 与功放的信号传输连接，音响工程中控制室至舞台的信号连接D、 音箱线外部护垂展爭芯音箱线金银音箱线音箱线音箱线从外观来说有护套音箱线、金银线之分，护套线根据外层护套和使用场合的不同又有橡套音箱线和塑套音箱线等； 金银音箱线通常为透明或半透明护套包裹金色和音色的铜质线芯因此俗称金银线”，也有两根芯为同色的但在一根芯的外层护套上通常印有文字以便对两根芯进行区分。
总之，音箱线最基本为两根各自带有护套的铜质线材音箱线根据使用要求的不同还有多芯的音箱线如 四芯音箱线音箱线还有截面积的不同，也就是铜芯粗细不同，如 1平方、2平方、4平方等截面积越大的音箱线传输信号时功率损失越小3、线材的制作:线材制作有音频线材和视频线材的制作音频线材中很多线材的焊接方法 是相同的线材也是可以互用的线材制作时需要一些常用的工具，下面做一下简单的介绍：焊锡丝电烙铁和焊锡丝是线材制作不可缺少的工具音频接插头内部多为塑胶绝缘材料，虽然具有一定的防高温特性但为保证焊接的质量电烙铁通常选择 30W功率的产品功率过低不易融化焊锡丝，功率过高容易烫坏接插头内部的塑胶绝缘 材料焊锡丝通常选用含锡量在 67 %以上的现在的焊锡丝多为带松香的焊锡 丝，如焊锡不带松香在焊接时焊接点不易粘锡， 建议在焊接时使用松香或焊锡膏剥线钳或偏口钳 尖嘴钳偏口钳或剥线钳是剪切线材和刨掉各层护套层以便露出铜质线材时的工具， 材制作中是经常使用的辅助工具尖嘴钳常用于二芯、三芯、莲花插头焊接 后加固定线材与插头时使用小一字或小十字改锥小一字改锥常用于音箱插头与音箱线时的连接音箱插头内大多数采用字”头的螺丝来固定音箱线。
音频插头有平衡和非平衡之分，与之相应焊接好的线材同样也有平衡信号用 线材和非平衡信号用线材的区分 平衡信号线材包括：卡侬线（公对母、公对公、 母对母、）、卡侬（公、母）对大三芯、大三芯对大三芯；非平衡信号用线材包括： 大二芯对大二芯、莲花对莲花、大二芯对莲花平衡与非平衡插头也可在一根线 材上使用，即平衡信号转非平衡信号用线材如：卡侬（公、母）对莲花或大二芯 插头，大三芯对莲花或大二芯插头总之，一根线材的两端均为平衡信号插头那 么就是平衡信号用线材，两端均为非平衡信号插头就是非平衡信号线材这里需要强调的是信号平衡与否并不取决与插头和线材而是取决设备是否 采用平衡或非平衡的形式输入和输出信号， 我可以从设备背板的输入和输出接口 来了解该设备是采用什么输入、输出方式：卡侬及大三芯输入、输出的设备为平 衡输入、输出方式，大二芯及莲花头输入、输出的设备为非平衡输入输出方式 这一点请初学者一定要记牢不能混淆F面列举几种接口图形供参照:平衡信号输入、输出接口（卡侬）BALANCEin平衡信号输入、输出接口（大三芯）outUNBALANCEinUNBALANCE非平衡信号输入、输出接口（莲花）非平衡信号输入、输出接口（大二芯）平衡（卡侬）非平衡（大二芯）输入、输出接口UNBALANCEoutBALANCE/BALANCE/UNBALANCE平衡（大三芯）非平衡（大二芯）输入、输出接口3.1、卡侬（平衡）线的制作:卡侬线常用于话筒与调音台；调音台主输出与周边设备（如均衡器、分频 器、音箱控制器）；周边设备（均衡器）、分配器或音箱控制器与功放的连接，总 之用于卡侬输出、输入设备之间的连接。
卡侬输入、输出的音响设备（图 1 ）输出信号端为“卡侬公座”（与母头连接），输入信号端为“卡侬母座”（与公头连 接），因此设备连接用的卡侬线为一头为“卡侬公头”另一头为“卡侬母头”的 话筒线或音频连接线下面以话筒线为例制作一根卡侬线A、剥线:在剥线前请将电烙铁通电使之升温先选择一根话筒线用偏口钳在距离一端约2.5厘米处剥去外层橡胶护套层、拨开屏蔽层、去除棉纱填充物（音频连接线无棉纱填充物），只留下带护套层的两芯及屏蔽层（图 2）再用剥线钳或偏口 钳在距每根芯的0.5厘米处刨去每根芯线的护套层露出铜质内芯， 再用手将屏蔽 层拧扎结实（图3 ）B、线材粘锡:用电烙铁沾焊锡涂抹材的铜质两芯和屏蔽层，屏蔽层涂抹的焊锡与两 芯一样即可（图4）o图4卡侬头内芯焊接点图图5C、 拆卡侬头、粘锡：将粘好锡的线材及电烙铁放置一旁趣出一只卡侬头（公、母头都可以） ，拧下底盖、拆掉线卡及外壳取出内芯用上面的方法在卡侬头内芯的三个焊接点上 粘锡（图5 ）D、 焊接：把卡侬头的底盖、线卡套入线材，将“红色护套的芯”与卡侬内芯上的焊 接端“ 2 ”焊接；将“白色护套的芯”与卡侬内芯上的焊接端“ 3”焊接；将“屏 蔽层”与卡侬内芯上的焊接端“ 1”焊接。
将焊接好的内芯插入卡侬头外壳，插 紧线卡，拧上底盖后线材的一端就焊接好了采用同样的方法焊接线材另一头， 如以焊接的是“公头”另一头就焊接“母头”须注意的是如已焊接好的一端“红色的芯”焊接的是卡侬内芯的焊接点“ 2”, 那么“红色的芯”另一端的也应焊接在另一端卡侬内芯的“ 2”端点上，依此类 推也就是说同一根芯的两端应焊接在两个头的同一焊接点上， 卡侬头内芯的焊 接端“T始终与话筒线或音频连接线的“屏蔽”焊接在一起（图 6 ）图6注：1、不同厂商生产的话筒线或音频连接线每芯的护套颜色会不同，本次仅以 “红、白”两种颜色为例2、卡侬头的三个焊点分别为：“1”屏蔽，“2”平衡信号“ +”端（热端）， “3”平衡信号“-”端（冷端）3.2、大三芯（平衡）线的制作:大三芯头的线材制作方法从剥线到线材、插头焊接点粘锡都是和卡侬线的焊接是相同的要注意的是在通常情况下大三芯头的“ 1 ”为平衡信号“ +”端（热端），“2”为平衡信号“-”端（冷端），“3”为平衡信号“屏蔽”端（图 7、8 ）1<+）2<->—*3 —1（十）——导一脾蒜层 屛菸屋图8no大三芯焊好后就要固定线材了，大三芯的线材固定卡是与屏蔽端连为一体的。
具体方法是将线材束直用尖嘴钳将“固定卡“轻轻弯曲包裹住线材后再用尖 嘴钳将固定卡钳紧因固定卡边缘比较锋利，固定线材时注意不要把各护套层扎 破以免形成短路及断路用同样的方法焊接线材的另一头后线材就焊好了3.3、大三芯对卡侬头（公、母）线材的制作：在实际工作中我们会遇到所带的卡侬头（公 /母）或大三芯头不够用了而 设备的输入和输出端口同时具有卡侬和三芯两种形式（现在的设备通常都具有此 种输。
