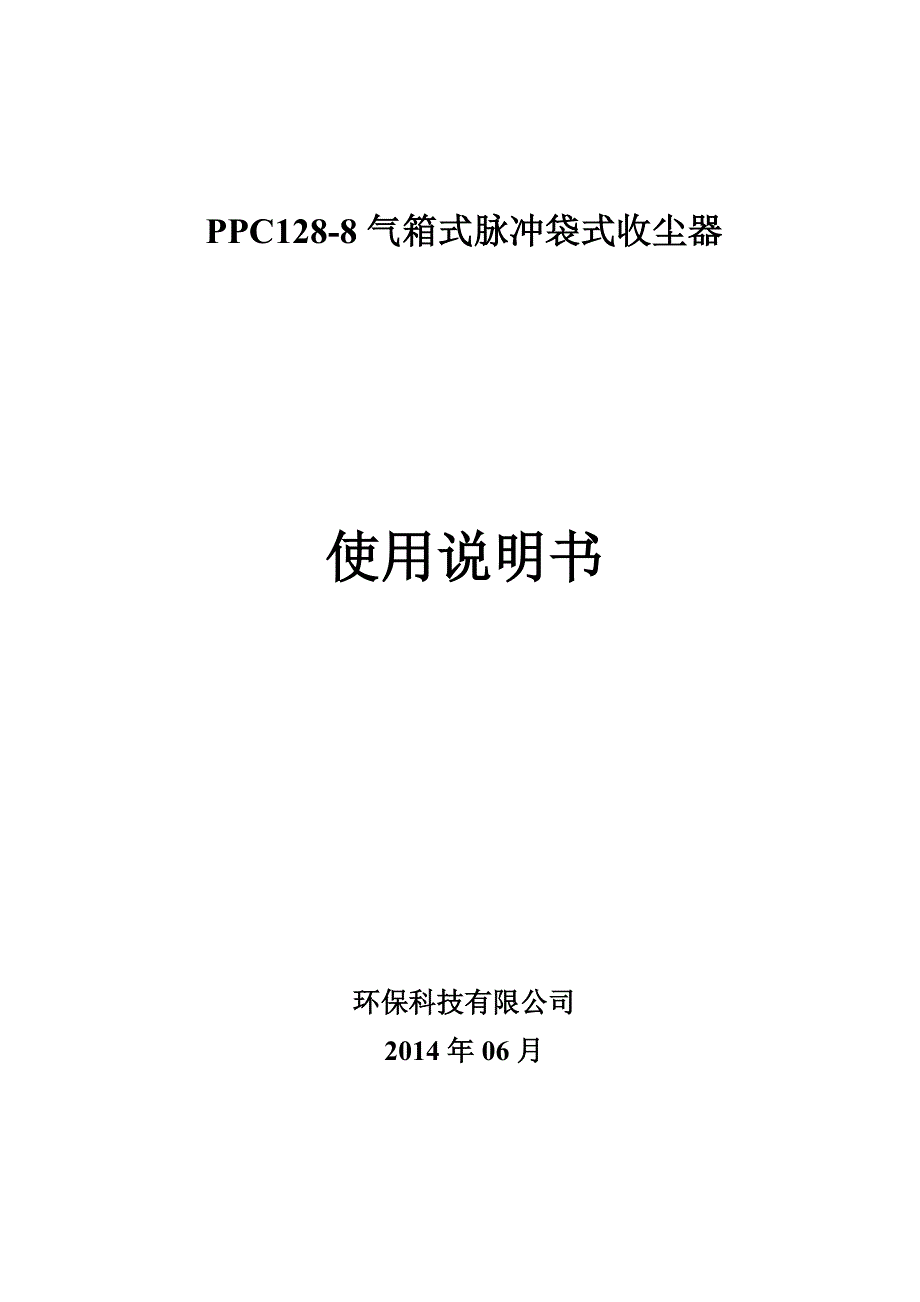

PPC128-8气箱式脉冲袋式收尘器使用说明书环保科技有限公司2014年06月引进美国富乐公司技术PPC系列气箱脉冲袋收尘器用 户 手 册目 录一、 概述二、 性能特点及选用说明三、 基本结构及工作原理四、 安装与调试五、 保温六、 维护、检修七、 性能及可靠性测试方案一、概述富乐公司（FULLER）是美国一家从事研究、设计、生产建材成套设备的专业化大型国际公司，该公司从事袋收尘器的设计和制作已有六十多年历史，尤其在水泥工业收尘技术方面有相当丰富的经验，是该公司首先将大型布袋收尘器用于水泥回转窑和篦式冷却机的收尘并获得成功和推广富乐袋收尘技术的特点是：技术先进、性能优良、品种多、规格全，完全能满足我国水泥、电力、冶金、化工等行业各种工业粉尘的治理需要我厂引进的富乐袋收尘技术有以下品种：序号名 称产品代号l小型摇动式（小单机）UF2中型摇动式MF3标准摇动式BF4标准反吹式BR5用户型反吹式BH6喷吹脉冲式JP7气箱脉冲式PPC上述每一品种，均有各种规格供用户选用二、性能特点及选用说明：气箱脉冲袋式收尘器是美国富乐公司具有八十年代技术水平的高效收尘器，它集分室反吹和喷吹脉冲等收尘器的优点，克服了分室反吹时动能强度不够和喷吹脉冲清灰过滤同时进行的缺点，因而增强了使用适应性，提高了收尘效率，延长了滤袋使用寿命，不仅可作为破碎机、烘干机、煤磨、生料磨、篦冷机、水泥磨、包装机及各库顶底的收尘设备，而且可直接作为高出口浓度的立式磨（700g/m3）、O-sepa选粉机（1300g/m3标）的工艺收尘，并保证出口排放浓度小于100mg/m3（标）。
滤料采用涤纶针刺毡，使用寿命平均可达二年以上，耐温120℃，若采用Nomex滤料，耐温可达220℃滤袋上口不设文氏管，也没有喷吹管，降低了工作阻力，使检修、维护都相当简便电磁脉冲阀数量为每室1—2个，规格有11/2英寸和21/2英寸二种，是按美国产品进行研制而成，与国内同类产品相比，它采用双膜片结构，具有控制灵敏、效率高、寿命长等特点，同时我厂还备有直接从国外进口的电磁脉冲阀供用户选择目前，这种型式的袋收尘器已被广泛选用，尤其在水泥行业得到了迅速的推广我厂生产的气箱脉冲袋收尘器，其产品代号用大写英文字母PPC表示，并加注S（螺旋输送）或A（空气斜槽），以表示排灰方式，产品分32、64、96、128四个系列，其数字分别表示每室的滤袋数，每一系列又按室数分成若干个规格，其系列规格表示方法如下：PPC S或A ab – c × d 单排室数 排列数（单排不写） 系列数（每室滤袋数） S螺旋输送，A空气斜槽（没有不写） 产品代号用户可以根据处理烟气量的大小、场地情况，选择合适的系列和规格产品系列性能见下表产 品 系 列 性 能 表产品系列PPC32PPC64PPC96PPC128说明室数（个）2- 64 - 84～206～28PPC32和PPC64全部单排列，PPC96 和PPC128有单列和双列两种每室滤袋数（个）326496128滤袋规格 (mm)f130´2448f130´2448f130´2448f130´3050每室过滤面积 (m2) 316293155处理烟气量 (Nm3/h)5580~1674022320~4464033480~16740083700~390600按V=1.5m/min计算烟气温度 (°C) £120£120£120£120若用Nomex袋可达220°C入口浓度 (g/Nm3)£200£200£1000£1000最大可达1350以上 出口浓度 (g/Nm3)<0.1<0.1<0.1<0.1操作压力 (Pa)-5000~+2500-5000~+2500-5000~+2500-5000~+2500本范围之外，订货时说明运行阻力 (Pa)1470147014701470最大值换袋空间高度 (mm)2063206320632675指收尘器箱体顶部以上空间高度脉冲阀规格 (inch)11/221/221/221/2每室脉冲阀个数（个）111~22压缩空气压力 (MPa)0.5~0.70.5~0.70.5~0.70.5~0.7上表中的处理烟气量是按过滤风速V=1.5m/min计算的，而且也没有考虑扣除清灰时离线室的过滤面积，实际选用时，应根据工况条件，先确定过滤风速，再根据处理烟气量按下式求净过滤面积和总过滤面积。
烟气量Q (m3/h)净过滤面积F净 = (m2) 60×V (m/min) 1 总过滤面积F总 = F净 ( 1 ＋ ) (m2) 室数n再根据F总选择相应过滤面积的收尘器气箱脉冲袋收尘器的清灰是利用压缩空气进行的，对压缩空气的要求是清洁干燥，用户应加配气水分离器，压力保证不低于0.5Mpa，耗气量可用下式计算： 室数N×每室脉冲数Z×每次喷吹气量S (m3)耗气量 (m3/min) = × 系数K 清灰周期T (min)其中：S的取定为： 11/2脉冲阀S=0.24 21/2脉冲阀S=0.79系数K的取定为： 厂内系统供气K=1.5 单独压缩机供气K=2清灰周期T的大小，取决于过滤风速、入口浓度等因素，应由工况实测决定。
压缩空气的质量是影响清灰系统正常工作和寿命的重要条件，用户在使用时，应引起足够的重视正确的选型是保证收尘器技术性能和使用效果的先决条件，富乐的选型原则也是本次技术引进的内容，用户在选型时，应尊重富乐的选型原则，以确保设备的收尘效率及使用寿命三、基本结构及工作原理1、 结构：气箱脉冲式袋收尘器的主要结构见图（一），主体由箱体、袋室、灰斗、进出风口四大部分组成并配有支柱、爬梯、栏杆、气路系统、清灰控制器等1） 箱体箱体主要是固定袋笼、滤袋及气路元件之用，并制成全密闭形式清灰时，压缩空气首先进入箱体，并冲入各滤袋内部箱体顶部做成1.5°斜面，在户外使用时可防止积水，顶部还设有人孔检修门，安装和更换袋笼、滤袋全部在这里进行，十分方便根据规格的不同，箱体内又分成若干个室，相互之间均用管撑支撑（引进合肥院技术）每个室内均设有一个提升阀，以通断过滤烟气流气路系统栏杆灰斗爬梯袋室箱体进出风口支柱图（一）（2） 袋室袋室在箱体的下部，主要用来容纳袋笼和滤袋，并形成一个过滤空间，烟气的净化主要在这里进行同箱体一样，根据规格的不同也分成若干个室，并用管撑支撑，以便于检修和减少阻力，同时对大型除尘器现场分片安装时减少工时。
3） 灰斗灰斗布置在袋室的下部，它除了存放收集下来的粉尘以外，还作为进气总管使用（下进气式）当含尘气体进入袋室前先进入灰斗，由于灰斗内容积较大，使得气流速度降低，加之气流方向的改变，使得较粗的尘粒在这里就得到分离灰斗内布置有螺旋输送机或空气斜槽等输送设备，出口还设有回转卸料器或翻板阀等锁风设备，可连续进行排灰4） 进出风口进出风口根据收尘器的结构形式分二种32系列的进风口为圆筒型，直接焊在灰斗的侧板上，出风口安排在箱体下部，袋室侧面，通过提升阀板孔与箱体内部相通，见图（二）其他系列的进出风口制成一体，安排在袋室侧面、箱体和灰斗之间，见图（三），中间用斜隔板隔成互不透气的两部分，分别为进气口和出气口，这种结构形式体积虽大些，但气流分布均匀，灰斗内预收尘效果好，适合于烟气含尘浓度较大的场合使用箱体滤袋阀板孔出风口灰斗进气口etÞ净化气体 Ü袋室 图（二） 32系列阀板孔箱体滤袋出风口袋室灰斗Ü含尘气体 Þ进气口 图（三） 其他系列2、 气箱脉冲式袋收尘器的工作原理当含尘烟气由进风口进入灰斗后，一部分较粗尘粒在这里由于惯性碰撞、自然沉降等原因落入灰斗，大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被阻留在滤袋外侧，净化的烟气由滤袋内部进入箱体，再由阀板孔、出风口排入大气，达到收尘的目的。
参见图（二）、图（三）随着过滤过程的不断进行，滤袋外侧的积尘也逐渐增多，从而使收尘器的运行阻力也逐渐增高，当阻力增到预先设定值（1245---1470Pa）时，清灰控制器发生信号，首先控制提升阀将阀板孔关闭，见图（四），以切断过滤烟气流，停止过滤过程，然后电磁脉冲阀打开，以极短的时间（0.1---0.15秒）向箱体内喷入压力为0.5---0.7Mpa的压缩空气压缩空气在箱体内迅速膨胀，涌入滤袋内部，使滤袋产生变形、震动，加上逆气流的作用，滤袋外部的粉尘便被清除下来掉入灰斗，清灰完毕后，提升阀再次打开，收尘器又进入过滤状态 脉冲阀 提升阀 阀板 箱体 滤袋 压缩空气 _ 袋室 出风口图（四）上述的工作原理及图（二）、（三）、（四）所表示的仅是一个室的情况，实际上气箱脉冲式袋收尘器是由多个室组成的，清灰时，各室分别顺序进行，这就是分室离线清灰，其优点是清灰的室和正在过滤的室互不干扰，实现了长期连续作业，提高了清灰效果。
一个室从清灰开始至结束，称为一个清灰过程，清灰过程一般3---10秒，参见图（五）从第一个室的清灰结束，到第二个室的清灰开始，称为清灰间隔清灰间隔的时间长短取决于烟气参数、选型的大小等，短则几十秒钟，长则几分钟甚至更长时间，清灰间隔又可分集中清灰间隔和均匀清灰间隔二种所谓集中清灰间隔是指从第一室清灰开始到最后一个室清灰结束以后，全部室进入过滤状态，直至下一次清灰开始；而均匀清灰间隔则在最后一个。
