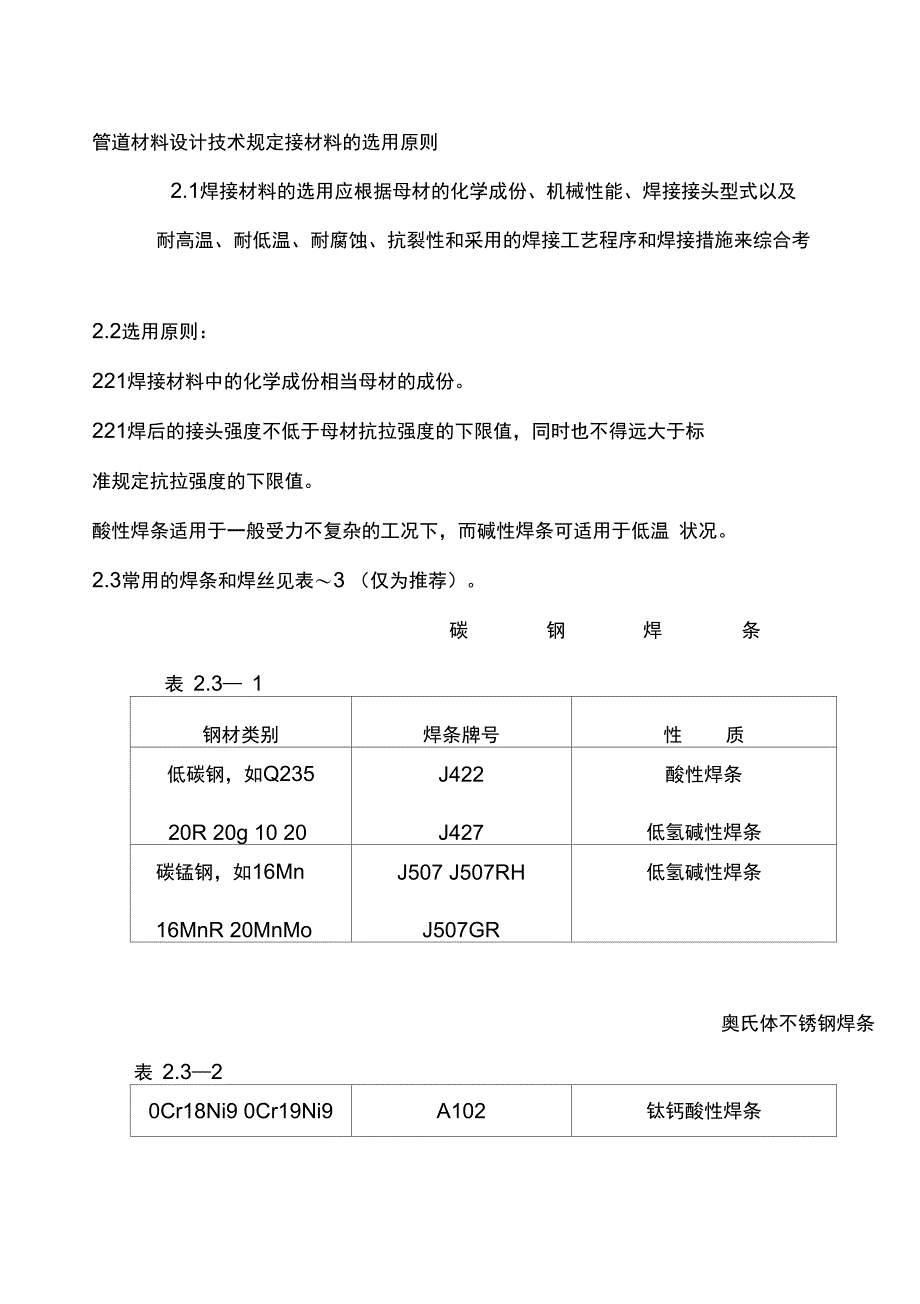

管道材料设计技术规定接材料的选用原则2.1焊接材料的选用应根据母材的化学成份、机械性能、焊接接头型式以及耐高温、耐低温、耐腐蚀、抗裂性和采用的焊接工艺程序和焊接措施来综合考2.2选用原则：221焊接材料中的化学成份相当母材的成份221焊后的接头强度不低于母材抗拉强度的下限值，同时也不得远大于标 准规定抗拉强度的下限值酸性焊条适用于一般受力不复杂的工况下，而碱性焊条可适用于低温 状况2.3常用的焊条和焊丝见表〜3 （仅为推荐）碳 钢 焊 条表 2.3— 1钢材类别焊条牌号性 质低碳钢，如Q235J422酸性焊条20R 20g 10 20J427低氢碱性焊条碳锰钢，如16MnJ507 J507RH低氢碱性焊条16MnR 20MnMoJ507GR奥氏体不锈钢焊条表 2.3—20Cr18Ni9 0Cr19Ni9A102钛钙酸性焊条00Cr19Ni1100Cr19Ni11A002A002A钛钙酸性焊条氧化钛钙酸性焊条0Cr18Ni11Ti0Cr18Ni10Ti1Cr18Ni9TiA1320Cr17Ni12Mo2A20200Cr17Ni14Mo2A0220Cr18Ni12M02Ti1Cr18Ni12Mo2Ti不锈钢焊丝和焊剂 表2.3—3钢材类别焊 丝0Cr18Ni9H0Cr21Ni1000Cr19Ni10H00Cr21Ni100Cr18Ni10TiH0Cr20Ni10Ti1Cr18Ni9TiH0Cr20Ni10Nb0Cr17Ni12Mo2H0Cr19Ni12Mo200Cr17Ni14Mo2H00Cr19Ni12Mo00Cr18Ni12Mo2TiH00Cr19Ni12Mo22.4管道类别、射线探伤比例及合格标准，见表2.4 (仅为推荐) 管道类别、检验比例及合格标准 表2.4类别设计压力(P)设计温度⑴检验比例％合格批准A任意任意100BB1iP>10MPa任意100□10MPa>P >4MPat 再00 CB210MPa>P >4MPat<400 C20□4MPa>P>1MPat 再00 CB3PwiMPat 再00 C10□PwiMPat<400 CB4PwiMPat<400 C5mCCiP>10MPat 再00 C100□C2P>10MPat<400 C20□10MPa>P >4MPat 再00 C2.5常用配管的焊接施工焊材的选用，见表2.5 (仅为推荐)。
类别设计压力(P)设计温度(t)检验比例％合格批准CC310MPa>P >4MPat<400 C10m4MPa>P>1MPat 再00 CC44MPa>P>1MPat<400 C5mPW1MPat 再00 CC5PW1MPa186 C
2. 10MnDR、ONi3.5MoXtDR由于为成都钢管厂厂标材料，故目前无标准焊丝供应，可由成都厂制造本体焊丝。
