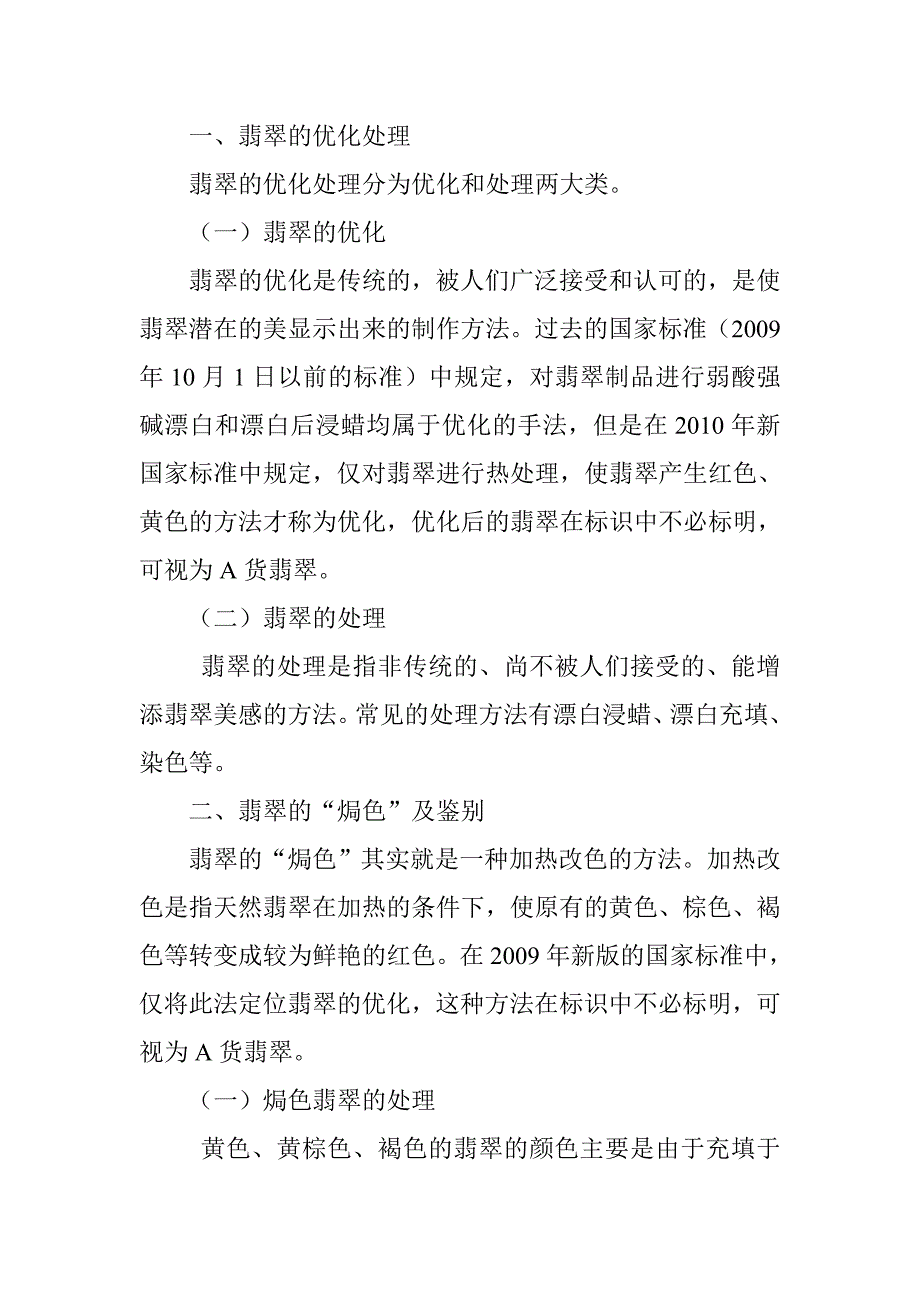

一、翡翠的优化处理 翡翠的优化处理分为优化和处理两大类 （一）翡翠的优化翡翠的优化是传统的，被人们广泛接受和认可的，是使翡翠潜在的美显示出来的制作方法过去的国家标准（2009年10月1日以前的标准）中规定，对翡翠制品进行弱酸强碱漂白和漂白后浸蜡均属于优化的手法，但是在2010年新国家标准中规定，仅对翡翠进行热处理，使翡翠产生红色、黄色的方法才称为优化，优化后的翡翠在标识中不必标明，可视为A货翡翠二） 翡翠的处理 翡翠的处理是指非传统的、尚不被人们接受的、能增添翡翠美感的方法常见的处理方法有漂白浸蜡、漂白充填、染色等二、翡翠的“焗色”及鉴别翡翠的“焗色”其实就是一种加热改色的方法加热改色是指天然翡翠在加热的条件下，使原有的黄色、棕色、褐色等转变成较为鲜艳的红色在2009年新版的国家标准中，仅将此法定位翡翠的优化，这种方法在标识中不必标明，可视为A货翡翠一） 焗色翡翠的处理 黄色、黄棕色、褐色的翡翠的颜色主要是由于充填于颗粒间隙或者为微裂缝中的次生的含水氧化物褐铁矿（Fe2O3·nH2O) 造成的，在加热条件下这种褐铁矿易发生失水反应，形成红色的赤铁矿天然的红色翡翠也是由于褐铁矿脱水变成赤铁矿而导致的颜色，与焗色的形成过程一致，只不过这一过程是在自然条件下发生的，所需时间长于焗色。
二） 焗色翡翠的加工过程 焗色翡翠的加工过程包括选料及清洗、加热改色、固化颜色3个环节 1.选料及清洗 2.加热改色 3.固化颜色 （3）焗色翡翠的鉴别因为天然红色翡翠和焗色红色翡翠形成的过程基本一致，所以区分两者难度较大，常规方式很难鉴别，可从以下方面鉴别1.透明度2.色形3.红外吸收光谱通过比较两者的红外吸收光谱发现存在一定的差异天然翡翠在红外光谱中1500~1700cm-1/3500~3700cm-1附近没有强的吸收区三、 翡翠的酸洗充填处理及其鉴别 （一）B货翡翠的加工目的由于翡翠是一种不可再生的资源，产于缅甸北部的翡翠资源已经在加速减少，高档翡翠更是凤毛麟角，为了迎合消费者的喜爱，人们想办法对一些颜色尚佳、结构较差的翡翠进行酸洗充胶货注蜡处理，就成了我们今天所谓的B货翡翠二） B货翡翠的加工过程 从加工流程上看，制作B货翡翠首先必须选择适合加工的原料，然后再经过切割、酸洗漂白、酸洗增隙、清洗烘干、真空注胶和固结几个步骤，其主要工序的工艺要点如下 1.选料 适用于制作B货翡翠的原料应该是结构较为松软，晶粒较为粗大，质地较为低劣，基地泛黄、灰、褐等脏色调的抵低档翡翠品种。
如八三玉，基底明显带有黄褐色黑灰色，并严重影响翡翠绿色的表现，质地粗劣不透明的八三种翡翠是较佳的B货翡翠的原料2.切割切割又称为“开片”为了使后期的处理更加充分和快捷，要将大块的原料根据需要切割成一定厚度的玉片或玉环，片的厚度最厚一般不宜厚过镯子的厚度，过厚溶液很难浸透，增加处理成本3. 酸洗漂白 酸洗漂白是制作B货翡翠中的一个重要环节选择各种强酸溶液（如盐酸、硝酸、硫酸、磷酸等）浸泡切割好的玉料，一般要浸泡2~3周，为了加快漂白速度，在浸泡的过程中还需要经常进行加热处理，加热以不超过溶液的沸点为准4.碱洗增隙5.充填处理6.固结7.打磨抛光（三）、B货翡翠的处理四、翡翠的染色处理及鉴别（一）C货翡翠的方法五花八门，目前主要有高温染色法、辐射改色法、激光染色法等1.高温染色法2.辐射改色法3.激光染色法激光染色法是一种较新的染色方法，其具体方法是在翡翠戒面、挂件等饰品的不引人注目的地方（如在戒面的背面）打微孔，将有色剂注入，再用树脂把微孔口封住这样的处理从翡翠的外观观察，颜色很好且有一定深度，似乎“有色根”，由于激光孔很小，肉眼和10倍以上放大镜不易觉察只有加大放大倍数，经过认真的观察才能被识破。
五、 翡翠的酸洗充填染色处理及鉴别翡翠的酸洗充填是指天然翡翠经过漂白、充填、染色处理后得到的翡翠这种翡翠称为B+C翡翠一） B+C翡翠的制作过程 1.选料 2.酸洗碱洗 3.染色 4.充填 5.固化处理 六、翡翠的浸蜡处理及鉴别 翡翠的浸蜡处理是指将翡翠成品放入蜡液中，通过加热、浸泡、使蜡液渗入翡翠裂缝和颗粒缝隙中 浸蜡处理的翡翠可从以下几个方面进行鉴别 1.紫外荧光 2.红外吸收光谱 七、翡翠的镀膜处理及鉴别 （一）镀膜翡翠 （二）镀膜翡翠的鉴别 八、翡翠的拼合处理即鉴别 （一）拼合处理的概念 （二）拼合翡翠 九、翡翠的再造处理及鉴别 （一）再造处理 （二）再造翡翠的鉴别 十、合成翡翠及其鉴别 （一）合成翡翠的历史 （二）合成翡翠的过程 通过实验，美国的Bell和Roseboom得出形成硬玉的高温下限为400℃，压力为1.8×109Pa，压力随着温度的升高而增大，并且压力越大，形成硬玉的温度区间也越大。
这种方法是模拟天然翡翠的形成环境，称为高温超高压合成技术合成翡翠要进行如下两个步骤1. 非晶质翡翠玻璃料的制作2. 晶质翡翠的合成 （三）合成翡翠的鉴别特征1.矿物成分2.化学成分3.结构构造4.颜色多为绿色——黄绿色5. 透明度 一般呈半透明6. 光泽 一般呈玻璃光泽7. 折射率 点测发测得折射率为1.66，与天然翡翠非常相近8. 相对密度合成翡翠的相对密度为3.31~3.379.紫外吸收光谱10.紫外荧光合成翡翠在紫外灯下可见蓝白色弱荧光（LW)和灰绿色的中——强荧光（SW)11. 红外吸收光谱合成翡翠晶格内存在微量的水分子，由其羟基伸缩振动致使一组红外吸收谱带出现在3.373cm-1、3470cm-1处，证实GE合成翡翠是在高温高压环境和水的参与下结晶而成12. 拉曼光谱 合成光谱的链状硅氧骨干中，Si-O键主要以两个基本形式存在，即非桥氧（Si-Ob)和桥氧（Si-Ob),由两者伸缩振动致使拉曼谱峰分别位于1039cm-1和700cm-1处，这与天然翡翠差异不大 。
