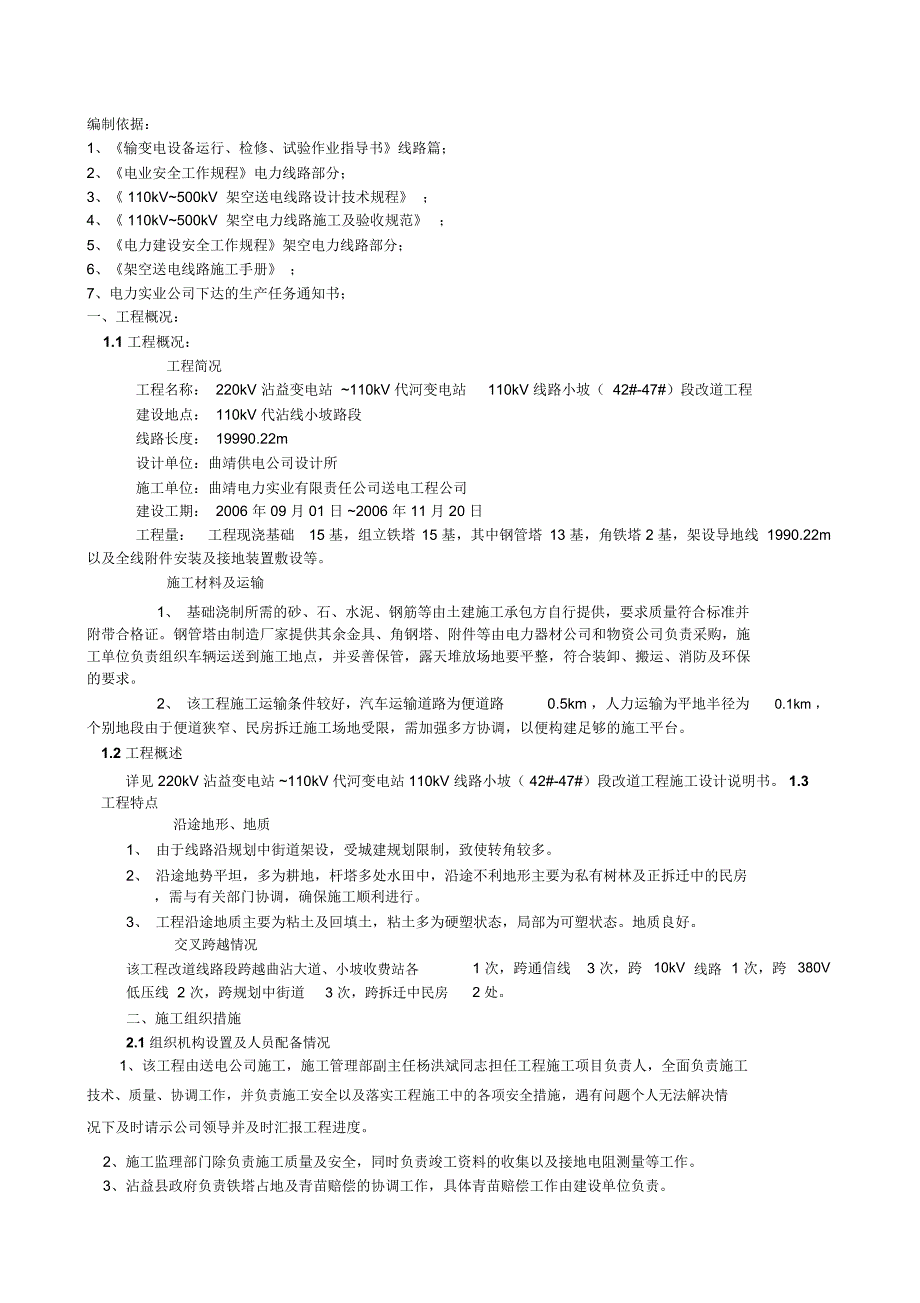

编制依据：1、《输变电设备运行、检修、试验作业指导书》线路篇；2、《电业安全工作规程》电力线路部分；3、《 110kV~500kV 架空送电线路设计技术规程》 ；4、《 110kV~500kV 架空电力线路施工及验收规范》 ；5、《电力建设安全工作规程》架空电力线路部分；6、《架空送电线路施工手册》 ；7、电力实业公司下达的生产任务通知书；一、工程概况：1.1 工程概况： 工程简况工程名称： 220kV 沾益变电站 ~110kV 代河变电站 110kV 线路小坡（ 42#-47#）段改道工程建设地点： 110kV 代沾线小坡路段线路长度： 19990.22m设计单位：曲靖供电公司设计所施工单位：曲靖电力实业有限责任公司送电工程公司建设工期： 2006 年 09 月 01 日 ~2006 年 11 月 20 日工程量： 工程现浇基础 15 基，组立铁塔 15 基，其中钢管塔 13 基，角铁塔 2 基，架设导地线 1990.22m以及全线附件安装及接地装置敷设等 施工材料及运输1、 基础浇制所需的砂、石、水泥、钢筋等由土建施工承包方自行提供，要求质量符合标准并附带合格证钢管塔由制造厂家提供其余金具、角钢塔、附件等由电力器材公司和物资公司负责采购，施工单位负责组织车辆运送到施工地点，并妥善保管，露天堆放场地要平整，符合装卸、搬运、消防及环保的要求。
2、 该工程施工运输条件较好，汽车运输道路为便道路 0.5km ，人力运输为平地半径为 0.1km ，个别地段由于便道狭窄、民房拆迁施工场地受限，需加强多方协调，以便构建足够的施工平台1.2 工程概述详见 220kV 沾益变电站 ~110kV 代河变电站 110kV 线路小坡（ 42#-47#）段改道工程施工设计说明书 1.3 工程特点 沿途地形、地质1、 由于线路沿规划中街道架设，受城建规划限制，致使转角较多2、 沿途地势平坦，多为耕地，杆塔多处水田中，沿途不利地形主要为私有树林及正拆迁中的民房，需与有关部门协调，确保施工顺利进行3、 工程沿途地质主要为粘土及回填土，粘土多为硬塑状态，局部为可塑状态地质良好 交叉跨越情况该工程改道线路段跨越曲沾大道、小坡收费站各1 次，跨通信线3 次，跨10kV线路1 次，跨380V低压线 2 次，跨规划中街道 3 次，跨拆迁中民房2 处二、施工组织措施2.1 组织机构设置及人员配备情况1、该工程由送电公司施工，施工管理部副主任杨洪斌同志担任工程施工项目负责人，全面负责施工技术、质量、协调工作，并负责施工安全以及落实工程施工中的各项安全措施，遇有问题个人无法解决情况下及时请示公司领导并及时汇报工程进度。
2、施工监理部门除负责施工质量及安全，同时负责竣工资料的收集以及接地电阻测量等工作3、沾益县政府负责铁塔占地及青苗赔偿的协调工作，具体青苗赔偿工作由建设单位负责2.2 职责与分工分工1、 项目负责及协调责任人：李云平2、 项目落实责任人：杨洪斌3、 项目施工负责人：杨洪斌4、 施工安全责任人：杨洪斌、韩林方5、 技术负责人：李祥贵、任晓磊、杨洪斌6、 材料领取负责人：任晓磊7、 后勤保障供给负责人：崔萍、黄振昆职责1、 项目负责人：A 、 代表送电工程公司严格执行《电业安全生产规程》及质量管理制度贯彻执行国家法律、法规、方针、政策及强制标准B、 组织实施本“施工组织设计”中的进度目标、质量目标、安全目标C、 对进入现场的生产要素进行优化配置和动态管理，组织并保证施工资源适时投入现场D、 建立质量保障体系和安全管理体系并组织实施， 保证其良好运行， 是本项目安全第一责任人E、 在授权范围内负责与建设单位项目负责人沟通、协调，解决项目中出现的问题F、 组织领导现场文明施工，环境保护管理，发现和处理突发事件2、 技术负责人：A 、 负责项目施工过程中的施工技术、质量管理B、 解决施工过程中的技术问题。
2.3 施工前准备2.3.1 前期准备工作布置及安排序号工作内容计划完成时间（天）责任者时间安排1驻地进场及准备3项目负责人2编写施工组织设3技术员计及报审3施工技术交底2双方人员4开工条件审查1建设单位2.3.2技术准备1、 基础工程施工前需准备的技术文件：（ 1）杆塔明细表（电气及结构部分），由设计单位提供 2）基础施工图（包括基础图、配筋图、单基材料表、分坑尺寸表、中心桩位移值及其他说明），由设计单位提供 3）基础施工技术措施（包括基础施工方法、质量要求、安全措施及工器具配置等）2、 杆塔组立施工前需具备的技术文件：（ 1）杆塔明细表（由设计单位提供） 2）杆塔施工图（由设计单位提供） 3）杆塔组立施工工艺措施3、 架线施工前的技术准备：（ 1）进行线路调查，重点是交叉跨越及障碍物的情况调查 2）架线施工技术措施 3）对导地线连接管进行检验性压接试验 4）对组立杆塔的质量进行复查材料准备基础浇制材料由施工承包方自行采购，但要求施工监理严把质量关其余材料由施工方上报公司及物资公司进行采购作业人员和管理人员准备本次工程作业人员和管理人人员由建设单位组织到位施工机械设备准备本次工程施工所需机械设备由建设单位组织到位。
调试设备由建设单位组织由曲靖供电公司输电所安排电缆敷设所需机械设备，施工所需工器具见下表：名称单位数量备注光学经纬仪台2抽水机台8挖机台2发电机台4电焊机台4振动器台6搅拌机台2人字抱杆副1人力绞磨台1机动绞磨台1验电笔支2/435kV/10kV接地线组2/635kV/10kV放、紧线工具若干个人安全防护用品若干钢丝绳若干临时地锚若干.2.4 横道图进度计划序 施工施工进度（天）号 过程名称1 2 3 45 678 910 1112 1314 15 16 1718 19 20 2122 2324 2526 2728 29 30 3132 3334 3536 37 3839 4041 4243 44 45 46471 复测分坑2 基础开挖3 基础浇制施工4 杆塔组立导线架设5附件安装6 接地装置连接7 自检工期（T）2.5 、网络图进度计划①复测分坑②10天基础开挖④杆塔组立⑤3 天30 天导线架设、附件安装25 天基础浇制施工 25 天③接地装置连接施工⑥自检⑦5 天7 天三、施工技术措施3.1 基础工程质量要求线路复测、分坑质量要求1、复测分坑使用的经纬仪其最小读数不应大于 1′。
2、测量用的仪器及量具在使用前必须进行检查，误差超过标准时应加以校正3、分坑测量前必须复核设计勘测时钉立的杆塔位中心桩的位置，当有下列情况之一时，应查明原因并予以纠正：4、以设计勘测钉立的两个相邻直线桩为基准，其横线路方向偏差大于 50mm；5、当采用经纬仪视距法复测距离时，顺线路方向两相邻杆塔位中心桩间的距离与设计值的偏差大于设计档距的 1%；6、转角桩的角度值，用方向法复测时对设计值的偏差大于 1′30″7、施工测量时应对下列几处地形标高进行重点复核：（ 1）、地形变化较大，导线对地距离有可能不够的地形凸起点的标高；（ 2）、杆塔位间被跨越物的标高；（ 3）、相邻杆塔位的相对标高8、复核值与设计值比，偏差不应超过 0.5m ，超过时应由设计单位查明原因予以纠正复测中应注意以下几方面的问题 :9、复测中，应首先观察杆塔位桩是否有松动，如有松动应先将杆塔位桩钉稳固后，再进行复测工作10、在复测后的杆塔位桩上，应将杆位标记及序号填写清晰11、复测时，应根据杆塔位中心桩的位置钉出必要的、作为施工及质量检查的辅助桩，安全牢固， 同时还要用红字注明它们的标记 杆位中心桩附近无用的桩应拔出废除，桩。
辅助桩要确保其以免误认为杆塔位12、为保证线路中心不变，对于转角杆塔的基础中心桩，应按杆位明细表中给的位移数值位移 基础开挖浇制要求1、 基础钢筋焊接应符合国家现行标准《钢筋焊接及验收规范》的规定2、 当等高腿转角、终端塔设计要求采取预便措施时，其基础的四个基腿顶面应按该预便值，抹成斜平面，并应共在一个整斜平面内3、 浇筑基础中的地脚螺栓及预埋件应安装牢固安装前应除去浮锈，并应将螺纹部分加以保护4、 基础施工中，混凝土的配合比设计应根据砂、石、水泥等原材料及现场施工条件，按国家现行标准《普通混凝土配合比设计技术规程》的规定，通过计算和试配确定，并应有适当的强度储备储备强度值应按施工单位的混凝土强度标准差的历史水平确定5、 现场浇筑混凝土应采用机械捣固，并宜采用机械搅拌6、 浇筑铁塔基础腿尺寸的允许偏差应符合下列规定： 保护层厚度： -5mm；立柱及各底座断面尺寸： -1%；同组地脚螺栓中心对立柱中心偏移： 10mm7、 浇筑拉线基础的允许偏差应符合下列规定：①基础尺寸偏差：断面尺寸： -1%；拉环中心与设计位置的偏移： 20mm8、 整基铁塔基础在回填夯实后尺寸允许偏差应符合下表的规定：地脚螺栓式。
