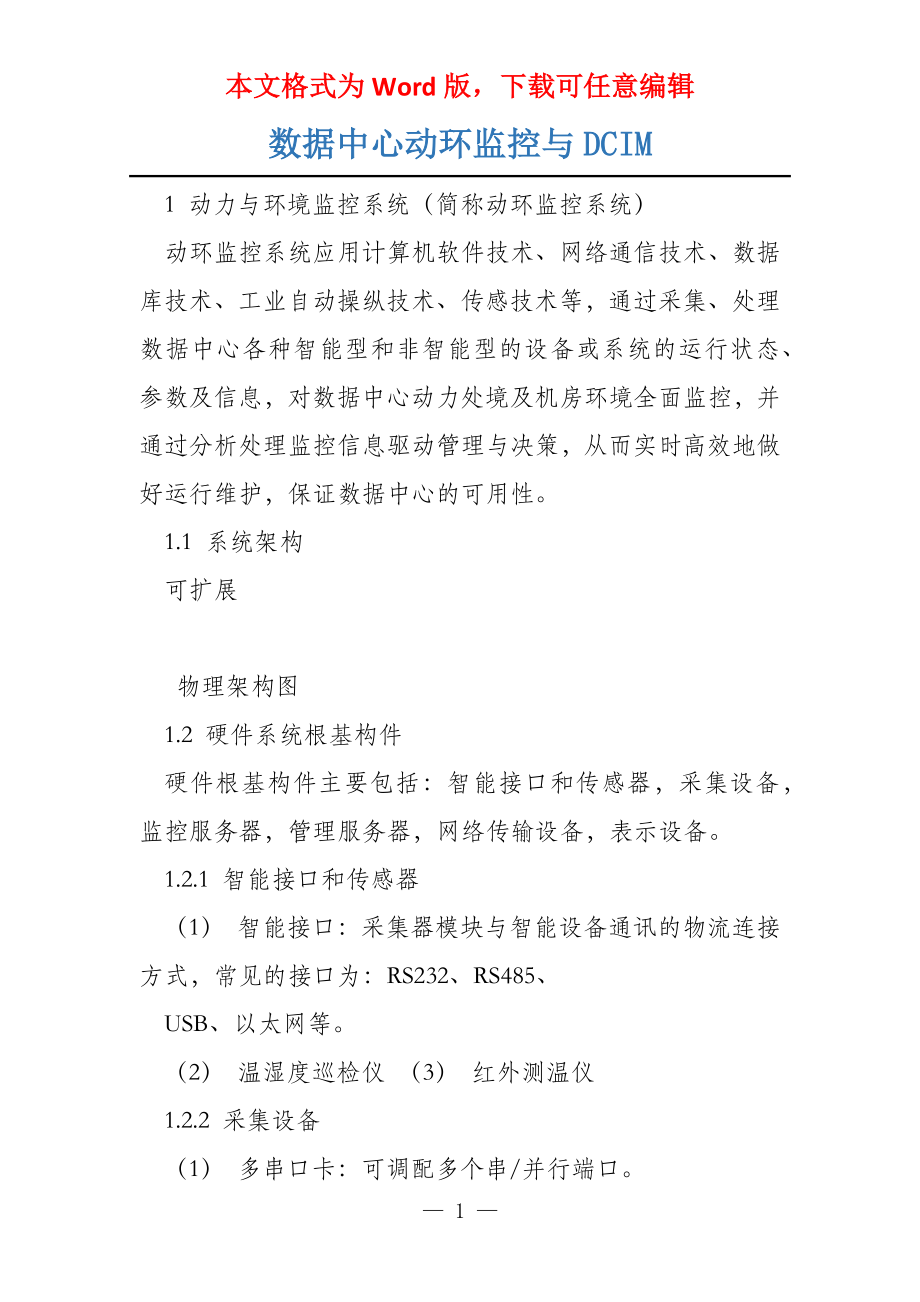

本文格式为Word版，下载可任意编辑数据中心动环监控与DCIM 1 动力与环境监控系统（简称动环监控系统） 动环监控系统应用计算机软件技术、网络通信技术、数据库技术、工业自动操纵技术、传感技术等，通过采集、处理数据中心各种智能型和非智能型的设备或系统的运行状态、参数及信息，对数据中心动力处境及机房环境全面监控，并通过分析处理监控信息驱动管理与决策，从而实时高效地做好运行维护，保证数据中心的可用性 1.1 系统架构 可扩展 物理架构图 1.2 硬件系统根基构件 硬件根基构件主要包括：智能接口和传感器，采集设备，监控服务器，管理服务器，网络传输设备，表示设备 1.2.1 智能接口和传感器 （1） 智能接口：采集器模块与智能设备通讯的物流连接方式，常见的接口为：RS232、RS485、 USB、以太网等 （2） 温湿度巡检仪 （3） 红外测温仪 1.2.2 采集设备 （1） 多串口卡：可调配多个串/并行端口 （2） 串口服务器：串行服务器或端口转向器，运用串行端口与以太网局域网之间的数据 传输； （3） 动力环境监测仪：串口服务器巩固型，增加AI、DI、DO点，提传感器供电口，安防 系统扩展口； （4） 智能数据采集单元：拥有上述设备才能，且本身具有数据处理才能，不仅是简朴的 举行数据传透； （5） 智能PDU； 1.2.3 处理设备 智能数据处理单元是监控服务器中最重要的设备，向下连接智能数据采集单元，通过数据举行分析处理，完成监控功能。
1.2.4 存储设备 如磁盘阵列等 1.3 软件系统根基构件 软件根基构件主要包括：监控系统、运行管理系统、总控中心系统、根基服务系统 1.3.1 监控系统 （1） 信息采集子系统：固化与硬件中供给各种形式接口，实现各种采集信息的协议解析， 以统一格式上传至处理单元； （2） 信息处理子系统：包括繁杂时间分析处理模块、调理操纵模块 1.3.2 运行管理系统 （1） 容量管理模块：针对数据中心的电力、制冷、空间等根基设施的支持才能； （2） 运维管理模块：支撑数据中心的故障处理、日常检修、定期巡检及人员值班管理等； （3） 能耗管理（PUE值处境）：举行能耗指标监测和计算，举行能效评测， 1.3.3 总控中心系统 （1） 告警模块：以声光、短信、邮件、等形式告警，实时通知用户； （2） 大屏操纵模块 1.3.4 根基服务系统 （1） 数据库模块：包括实时数据库、历史数据库和配置管理数据库等模块； （2） 双机热备模块：实现管理系统冗余 2 数据中心根基设施管理系统（DCIM系统） 数据中心根基设施管理系统通过持续收集和管理数据中心的资产、资源以及各种设备的运行状态，然后通过分析、整合提炼成有用的数据，从而扶助数据中心管理者管理数据中心并优化性能。
根基设施是指支撑整个数据中心IT系统运行的全体物理层设施，包括供配电、空调环境、安好防护、综合布线、消防等场地根基设施与服务器、存储、网络等IT硬件根基设施 DCIM系统管理对象 2.1 规律框架、物理框架和系统框架 2.2 DCIM数据来源、接口数据模型和平台技术 2.2.1 数据来源 （1） 分布式数据处理 分布式布局 （2） 智能设备协议：从上往下兼容全体智能设备协议； （3） 子系统接入协议：支持各种楼宇管理系统、动环监控系统、安防系统和资产管理系 统的接入； （4） 集成API：供给API与其他IT服务管理系统举行集成和数据交互，包括资产配置、 资产位置、连接关系、容量管理、能效管理、实时监控、流程管理等服务； 2.2.2 接口模型 （1） 实时报警接口数据模型：SNMP Trap、Web Service、OPC、UDP； （2） 实时监控接口数据模型：Web Service、OPC 2.2.3 平台技术 构建大数据平台 2.3 DCIM的进展及趋势 （1） 基于云服务的DCIM平台：使DCIM 系统以软件+智能硬件的方式实现SaaS 服务； （2） 远程运维管理：维护人员远程接入DCIM云服务平台，实施各种运维操作。
云服务的DCIM平台 3 DCIM和动力环境监控系统的关系 从运营管理的角度来看，DCIM与动环最大的识别之一是数据的关联与分析的才能动环只是关注对信号的告警，譬如展现故障后如何能实时、有效又能很好地对告警举行收敛而DCIM更加关注运维的业务规律，根据收集的数据对于数据中心内根基设施运行的影响，供给从规划、调优、预料和变更等多个维度的数据支撑，从而为实现数据中心综合管理与运营奠定数据根基 — 5 —。
