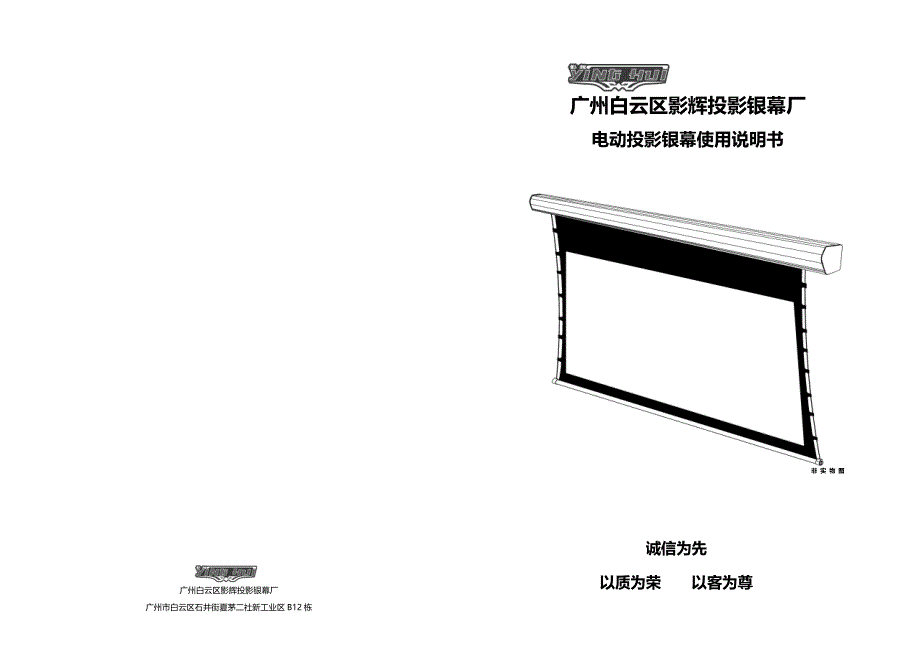

广州白云区影辉投影银幕厂广州市白云区石井街夏茅二社新工业区 B12 栋广州白云区影辉投影银幕厂 电动投影银幕使用说明书 非 实 物 图诚信为先以质为荣 以客为尊沿线剪下保 修 卡 购买日期： 购货发票号： 产品名称： 规格型号： 用户名称： 联系： 购货地点： 经销商盖章： 装箱清单名称 规格 数量 1、银幕 1PCS 2、螺丝 M4X8 2PCS 3、螺丝 M4X12 2PCS 4、螺丝 M5X40 2PCS 5、安装胶塞 2PCS 6、吊环 2PCS 7、墙壁挂件 2PCS 8、吊挂滑片 2PCS 9、安装挂钩 2PCS 10、说明书 1PCS保修细则 1、屏幕自购买之日起保修一年， （以保修卡和购货发票开 出的统一日期为准） 2、保修卡在购货时应填写完整，内容清晰详实。
3、下列情况不属于免费保修范围： 3.1、保修卡字迹模糊或内容与实际产品不符 3.2、未经生产厂同意私自拆卸修理，更换或添加元器件造 成产品损坏的 3.3、由于运输过程、意外事故或第三方造成的损坏的 3.4、由于未按产品说明书指示的操作方法和非正常工作环 境使用造成的损坏 4、返修时，请将此卡一并返回 5、产品出现故障，请先与供应商联系操作指引 操作指示 展开投影幕 按控制开关下端 “二” ,幕布向下降低并到尽头时会 自动停止. 收回投影幕 按控制开关上端“一”,幕布向上卷回金属壳内关到尽 头时自动停止. 停止投影幕 按控制开关置于中心点 “○” (关)位置,幕布会在任何 位置停下. 注意:建议在幕布不使用时控制开关置于中心“○”(关)位 置. 注意事项1.当屏幕不使用时，请将屏幕卷进壳体内，回卷时应注 意检察幕布表面确保无虫，无尘杂和异物，方可卷回2.屏幕可以经常使用，但每次连续上下滚动使用时间不 能超出5分钟，这样会使电机过热，电机自动进入保护状 态，若再须连续使用时，须等到电机冷却后方可使用(非管 状电机没此项)3.为了确保本产品的放影效果，请留意以下几点操作3.1、请不要用手触摸银幕表面。
3.2、不要在银幕上乱涂乱画3.3、请不要用硬物刮伤银幕3.4、请用干净棉布或软毛刷,轻轻的清除银幕上的灰尘产品适用于家庭影院、娱乐场所、俱乐部、多媒体教学、电影院和会议室等等可选配内外置无线遥控器无线遥控发射器(100米范围)红外线遥控发射器(50米范围)电控说明建议使用安装方式：无论是何种安装方式,请先根据所须安装位置的测量,确认安装高度、距离和投影的中心位置,得出安装位置后先在墙壁上做安装配件的孔位水平位置并用铅笔做出水平线或者是记号,然后再打安装孔图 1水平线墙壁全自动操作只需轻轻按下控制开关，就可轻松获得最佳效果;内置精密行程调节，可随意进行永久性定位调整简易的安装方法滑动式安装挂片和吊挂大减少了安装时的不必要的麻烦和安装空间的制约，电源线插入标准的 220V-240V 电压的电源插座上，即可以操作使用时尚高雅造形采用轻巧的铝合金盒体，豪华大方时尚外观无论装在任何位置都可以为您的空多增一分光彩高画质通过采用优质的玻纤白幕、软灰幕、灰幕能获取更高清更细腻的优质图像，可更完美体现真彩画质吊环穿入安装挂钩内银幕壳体向上倾斜方便吊环穿入挂钩内，在安装挂钩是请勿与墙壁贴得太近应留有足的容纳空间。
图 8吊挂安装完毕图 9墙挂安装方式：墙挂件安装示意图墙壁上打好安装孔之后先安装胶塞用铁锤打入墙孔内，胶塞的末端应与墙体持平不可外露，然后挂片用螺丝将其水平固定在墙体上如图 3 所示 图 2分解图墙壁挂片固定在墙壁上图 3银幕与墙壁挂件的配合方式：屏幕上方向前倾斜墙壁挂件进入银幕盒体背面的安装滑槽内，同时银幕的垂直靠后银幕的挡槽进入到墙壁挂片的螺丝固定区内图 4固定盒体：拧紧挂片上的螺丝进入银幕的挡槽内使其不能脱离墙壁挂件的固定不让银幕有掉落的可能性图 5吊挂安装方式：根据所须的安装挂距将吊挂滑片移置相应的位置将吊环拧入到滑片内，松紧度为滑片不可左右移动即可，谨防滑片的螺纹滑丝图 6吊环与吊挂滑片安装配合锁紧图 7。
