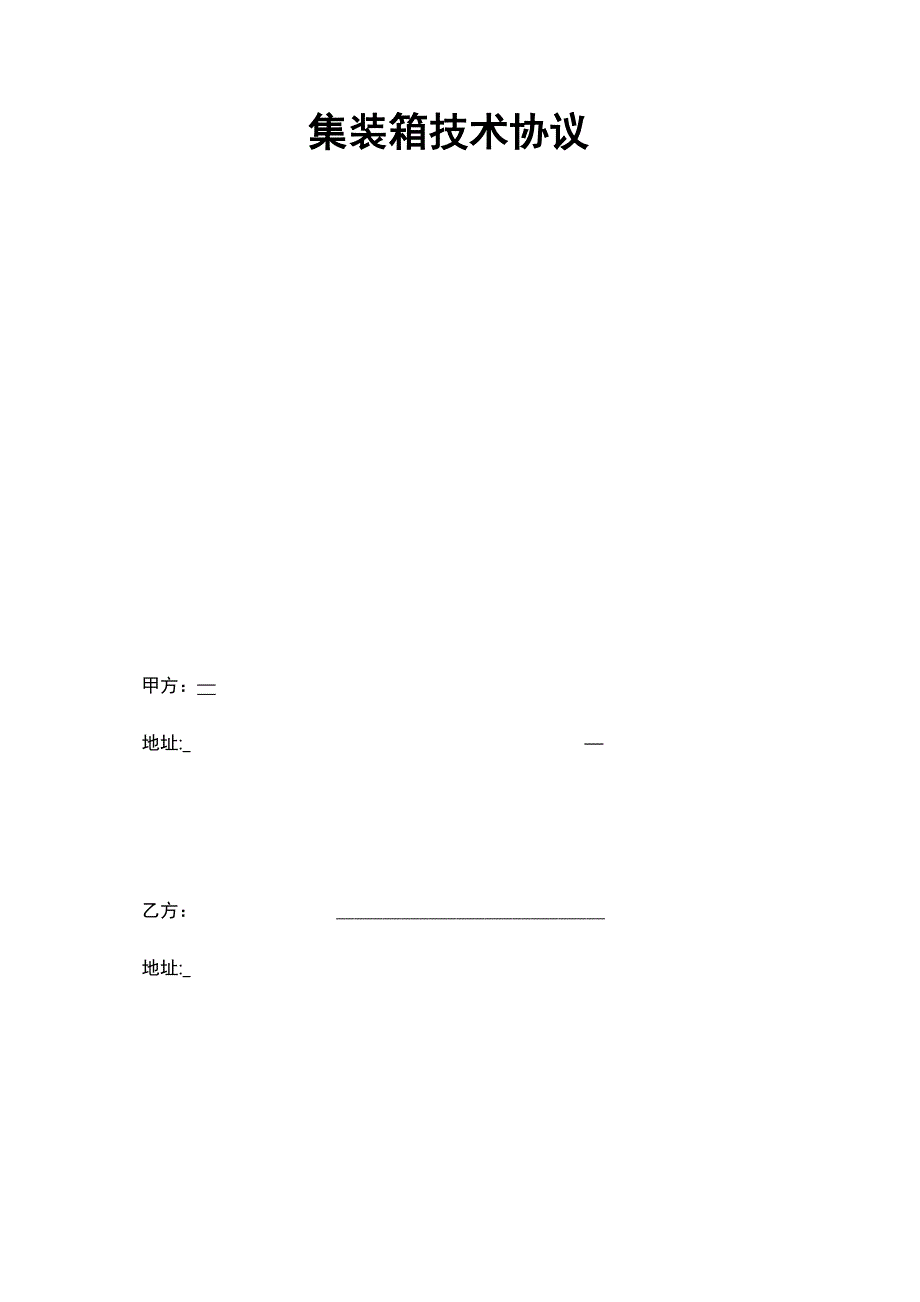

集装箱技术协议甲方：—地址:_ —乙方： 地址:_目录1 前言 32集装箱的使用寿命 33防护要求 34荷载 55对集装箱的结构要求 56集装箱运输 87集装箱配置和扩充要求 88质量保证及售后服务 99 其他 101 前言本技术要求的编制依据是现行的国家标准 、以及其它行业的相关 标准编制目的是确保集装箱的结构安全 ，提高集装箱产品的工程质 量，进一步使产品标准化、通用化，促进天合储能项目的顺利进行2集装箱的使用寿命在上述的外部和工作环境下，并在正常的使用条件和维护条件下，没 有人为破坏和其他的不可抗拒力的作用，集装箱整体的使用年限最低不少 于 25 年 3防护要求3.1 隔热集装箱应选用岩棉绝热材料 ，具有良好的隔热效果，节约能源， 保护内部装置能够正常工作集装箱整体结构整体保温性能良好 ，一 定避免集装箱内外直接导通的热桥产生3.2防风集装箱式机房房体应能承受风速为45M/秒的风荷载承受12 级风）3.3 防尘集装箱工作时与外界直接接触的通风口需采取防尘措施 ，通风口防护等级应达到GB4208-93中IP5X级3.4耐久性 暴露在集装箱外表面的橡胶 、密封胶等高分子材料制件，应具有 良好的抗日照光化学效应能力。
集装箱表面材料应具有防腐性能 ，能够经受盐雾的影响 ，经盐雾 试验后，直接暴露在户外的材料和接地的接触材料不应腐蚀3.5防火集装箱所有选用材料应使用不燃材料或难燃材料集装箱所有材料和集装箱整体的燃烧性能应不低于 GB8624-1997 《建筑材料燃烧性能分级方法》中规定的 B2 级3.6 密闭 集装箱在关闭门、封堵孔洞的情况下，集装箱内部可以达到有效 密闭3.7防水集装箱的各接缝处应密闭性好 ，能防止水的渗入 集装箱门开启 时，水不应进入集装箱内集装箱应能在水压为0.2 Mpa、淋水强度为10 mm/min的条件 下,淋水30 min ,检验门、孑匕、墙板间以及集装箱内不得有渗漏3.8防腐集装箱的外漏部分的材料要求具有较高的防腐性能材料， 所有外漏部分材料和连接件需要经过96 小时的标准盐雾试验4荷载4.1集装箱顶部荷载 集装箱顶板应能承受不小于 150kN/m2 均布载荷，在满负荷的情 况下其最大变形挠度应不大于 1/2004.2集装箱底部荷载集装箱底板均布载荷不应小于600 kN/m2 ,在集装箱地板的高负 载区域,局部载荷不应小于1000 kN/m2o如电池摆放位置或其它相类 似的重设备位置， 宜对集装箱地板加强处理 ， 以适应预期负载， 此时 的底板变形不应影响集装箱的正常使用。
4.3集装箱门集装箱门开启时，应有限位锁定装置门、门活页和门限位装置 应至少能承受0.6kN的荷载，作用时间不少于30min集装箱门应具有防盗和防火性能 ， 集装箱门框顶部上方应装有雨 檐 集装箱门扇上应装上可以方便开关门的把手或其他装置 门和墙 板的颜色必须协调一致5对集装箱的结构要求5.1集装箱的框架集装箱采用整体框架结构 ， 集装箱的立柱和底部钢构、 顶部等进行刚性连接，形成框架框架之间采用全焊处理,焊接工艺要求如下:1•框架立柱厚度不低于4mm,底部加强梁厚度不低于3 mm,,顶部 盖板厚度不低于 2 mm,；2•焊接牢固,无虚焊、漏焊；3 •所有钢构件均经过除油及喷砂去除表面油污、 铁锈及氧化皮膜，并使表面光洁 度达到STS-SA2.5标准；4•所有钢构件经过喷砂后,需喷上厚15~20u锌粉防锈底漆；5.焊成集装箱后,焊道需经修补、除焊渣,再打磨并补上防锈底 漆；6•框架先后喷中层漆厚40um,外面漆厚40um环氧树脂,夕卜面漆颜 色为灰白色（RAL7035）,夕卜面油漆总厚度＞90u ；7•顶部、底部和侧面对角线＜10mm ,前端和后端对角线＜10mm ;8 •底部涂上沥青漆；9•产品完整平直,表面平滑（隐蔽部位除外）、无明显的划伤、色 差， 裂痕、 无非正常变形 、 毛刺、 锈蚀， 涂/镀层无起泡、 龟裂和 剥落。
5.3保温材料保温材料应选用隔热性能好 、 轻质、 强度及稳定性好的材料， 并 具备耐火阻燃性能， 本次确定选用岩棉作为保温芯材 ， 厂商可以选择 5CM 厚的散装岩棉填充在集装箱外壁与内壁 （ 板厚不小于 1mm） 之 间， 也可以选用成品夹芯板材料直接固定在箱体外壁上的形式 分别 要求如下：5.3.1散装岩棉填充形式1. 岩棉的性能应符合下表1 的指标表 1 岩棉性能指标芯材推荐密度kg/m3导热系数W/(m・K)纤维平均直径pm渣球含量(颗粒直径＞0.25mm )吸水率%(V/V)岩棉180±2<0.04<7.0<10%<22. 应在集装箱内侧壁上焊接翅条固定住岩棉以免岩棉堆叠3. 内侧板应采用不小于 1.0mm 的钢板5.3.2 岩棉加芯板形式1. 夹芯板芯材的性能应符合表 1 规定2. 夹芯面板钢板宜选用大型钢铁厂提供的材料 ，采用的钢板厚度为 1mm3. 夹芯板的强度a.夹芯板的芯材与面板间粘结强度应大于0.09MPa ;夹芯板的剪切 强度应大于 0.1MPab.夹芯板应能经受直径75 mm、质量为3 kg、一端为半球形的钢 质圆柱体的撞击，圆柱体从 1000 mm 高度自由下落，半球面撞 击在板壁上，板面不允许出现破裂、 断裂损害。
4. 夹芯板的刚度集装箱板材在对边简支并承受0.50kN/打的均布载荷时,其最大相对挠度应小于 1/2505.4 墙体板材集装箱墙板由集装箱专用瓦楞钢板通过焊接方式拼装而成 ， 侧板与侧板、侧板与顶板、侧板与底板或底座之间的连接必须可靠6集装箱运输集装箱应保证在装运到施工现场时不得出现影响安装和使用的变形损 伤， 同时保证集装箱的外观美观和其它建设单位认为对集装箱式机房整体 使用上不可缺失的性能当为可移动集装箱整体运输时， 在一、二级公路上以 80 km/h 的速 度行驶、三级公路上以 36 km/h 的速度行驶， 箱体及设备不应出现影响 形状配合的变形或功能损坏7集装箱配置和扩充要求1.集装箱必须配置相关附件， 如表 2所示：表 2 集装箱扩充配置序号名称推荐型号推荐品牌数量1穿线管镀锌钢管、内径①25mm100米2线槽50*50、材质镀锌板100米双控开关5TA80143NC01西门子2PC插座（10A ）5UB0106-1CC1西门子2PC风机开关BULL_G05K115Y_象牙白公牛2PC照明灯NFL08-T5雷士3PCWOLD10明装底盒（86.铁）离墙码（日成）金属软管（025 ）软管接头86H50BSKU BG-23(M4)MCR-08GNBG-08GMETAL日成日成日成30PC50PC50米50PC2 ,集装箱外表为RAL7035 ,两边侧面喷天合储能标准标识。
8 质量保证及售后服务1） 本协议签订7天内乙方应明确并向甲方提交货期、生产周期安排表2） 在设备生产加工期间甲方有权派员来厂监督生产 、试验 乙方保证 提供给甲方的货物包括其零部件是新的原厂正品， 确保其符合甲方 的要求 如甲方发现乙方有违反前述行为的， 如向甲方销售假货、 劣质商品、冒牌商品等， 甲方有权立即解除合同并请求支付合同总 金额三倍的违约金 乙方应保证其提供的货物是全新的3） 设备安装期间, 如因产品选材、质量、制造工艺等任何原因造成安 装不能顺利进行， 甲方有权要求乙方免费到天合安装现场进行售后 改造以及修补事务4） 乙方保证产品质量，保证期从验收合格起壹年 不论是否在质量保 证期内 ，当设备在使用过程中发现质量问题 ，乙方应在 12 小时 （国内）内给予答复，甲方认为确需派员现场维修 ，乙方应在 48 小时（国内）内派员抵达现场维修，并保证按照甲方规定的时间完 成设备的更换和修理工作，且承诺只收取成本费用质量保证期内 因乙方质量问题的售后维修护理服务乙方不收取任何费用（包括但 不限于人工服务费、零配件费等）；质量保证期外涉及设备相关配 件的更换和购买的，乙方仅收成本费用。
5） 更换后的设备/配件的质保期重新计算6） 若乙方未在双方约定的维修期内完成更换和修理工作或乙方表示无 法完成更换和修理工作 ，则乙方应按每日支付合同金额 0.5%向甲 方支付违约金，同时甲方有权自行处理设备 /配件并要求乙方赔偿 损失，包括但不限于维修费、设备/配件提前报废的损失、延误生 产的损失等9其他1） 本协议一式二份，甲、乙双方各执一份，每份具有同等效力2）除非有甲方的书面同意，否则乙方不得将其任何合同权利或义务转给第三方3）本协议由双方授权代表签字并盖章后即生效4） 如本协议条款发生变更或有未尽事宜，经甲乙双方确认，在原协议 上更改并加盖双方合同章以示修正 ，或以书面形式签订补充协议 予以确认5）本协议与双方签订的设备采购合同或者后续签订的其他文件的约定 有冲突的，由甲方自由选择适用条款6）如发生与本协议有关的争议，双方应首先通过友好协商进行解决 如在一方书面通知另一方 45 天内，争议仍无法通过协商解决，双 方应将此争议提交甲方所在地的人民法院处理甲方： 乙方： 编制: 签署人（手写）： 审核: 签署人（打印）： 核准： 签署人职务： 。
