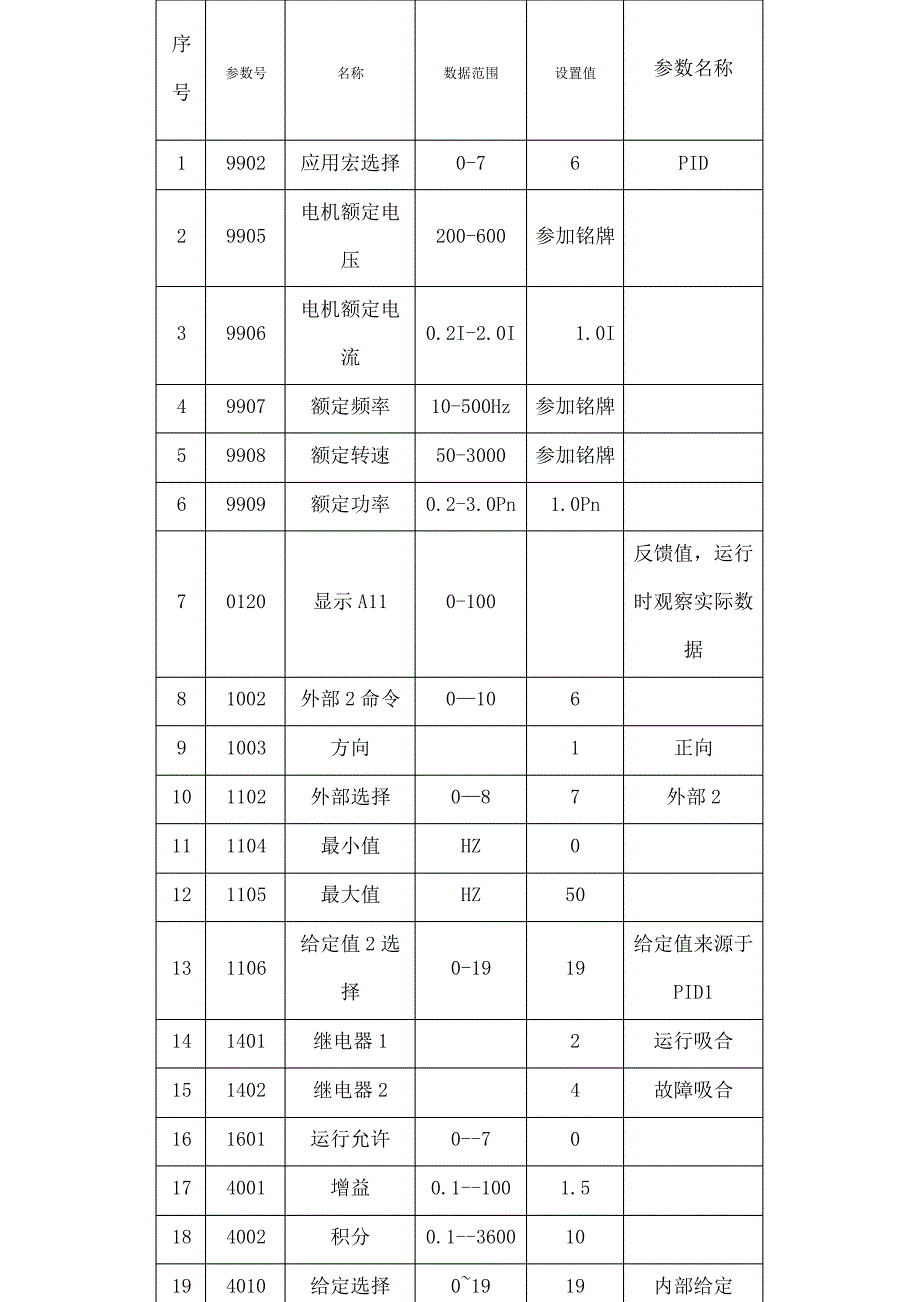

序号 参数号 名称 数据范围 设置值 参数名称 1 9902 应用宏选择 0-7 6 PID 2 9905 电机额定电压 200-600 参加铭牌 3 9906 电机额定电流 0.2I-2.0I 1.0I 4 9907 额定频率 10-500Hz 参加铭牌 5 9908 额定转速 50-3000 参加铭牌 6 9909 额定功率 0.2-3.0Pn 1.0Pn 7 0120 显示 A11 0-100 反馈值，运行时观察实际数据 8 1002 外部 2 命令 0—10 6 9 1003 方向 1 正向 10 1102 外部选择 0—8 7 外部 2 11 1104 最小值 HZ 0 12 1105 最大值 HZ 50 13 1106 给定值 2 选择 0-19 19 给定值来源于PID1 14 1401 继电器 1 2 运行吸合 15 1402 继电器 2 4 故障吸合 16 1601 运行允许 0--7 0 17 4001 增益 0.1--100 1.5 18 4002 积分 0.1--3600 10 19 4010 给定选择 0~19 19 内部给定 ABB 系列变频器恒压供水 PID 全参数设置(内部给定) 此调试单当系统参数出现意外丢失时，允许根据此参数进行设置！ 1、LOC/REM，当变频器初次上电时，状态处于 REM 远程控制模式，由控制端子块来控制。
要进入 LOC 本地模式需按下此键进行操作 2、内部给定时实现 PID 宏方式，实际反馈值选择 AI1启动信号（DI6 接通为 PID 启动） 3：表格内；参数 99 开头为启动参数，根据电机参数进行设置 参数 10 开头为输入指令，选择外部命令及转向参数 11 开头为给定选择指令，选择信号给定及给定参数参数 14 开头为继电器输出参数，选择继电器输出类型参数 16 开头为系统控制参数，为系统参数核定参数40 开头为过程 PID 控制 4：参数 4011 为内部给定设定值（0%-100%），例如;远传压力表为 10 公斤，现场需恒压 4 公斤那么需设定为 40%，根据现场实际反馈情况调整此数值造成参数调整原因，一般为现场电压干扰等原因， 特殊参数表 （关于睡眠问题举例；如果现场恒压 4kg,4011 设定为 40%，睡眠频 4023为现场不用水后，闭阀的最低频率+1，；唤醒偏差 4025 设定为 5%，则系统睡眠后，反馈压力低于 3.5kg(4026 延迟达到后即可启动)，唤醒偏差4025设定为20%(最大值为20%)则系统睡眠后，反馈压力低于 2kg(4026延迟达到后即可启动) 4011 设定值为 40%，偏差值 20%，唤醒值=40%-20%=20%=2kg 4011 设定值为 40%，偏差值 5%，唤醒值=40%-5%=35%=3.5kg 1 4022 睡眠选择 0-7 7 使用设 7， 不使用设 0 2 4023 睡眠频率 0-50 根据现场闭阀频率+1Hz 3 4024 睡眠延时 0—3600S 60 4 4025 唤醒偏差 0%-20% 5% 内部给定值—唤醒偏差 5 4026 唤醒延时 0-60S 10 6 9902 1 恢复出厂设置 。
