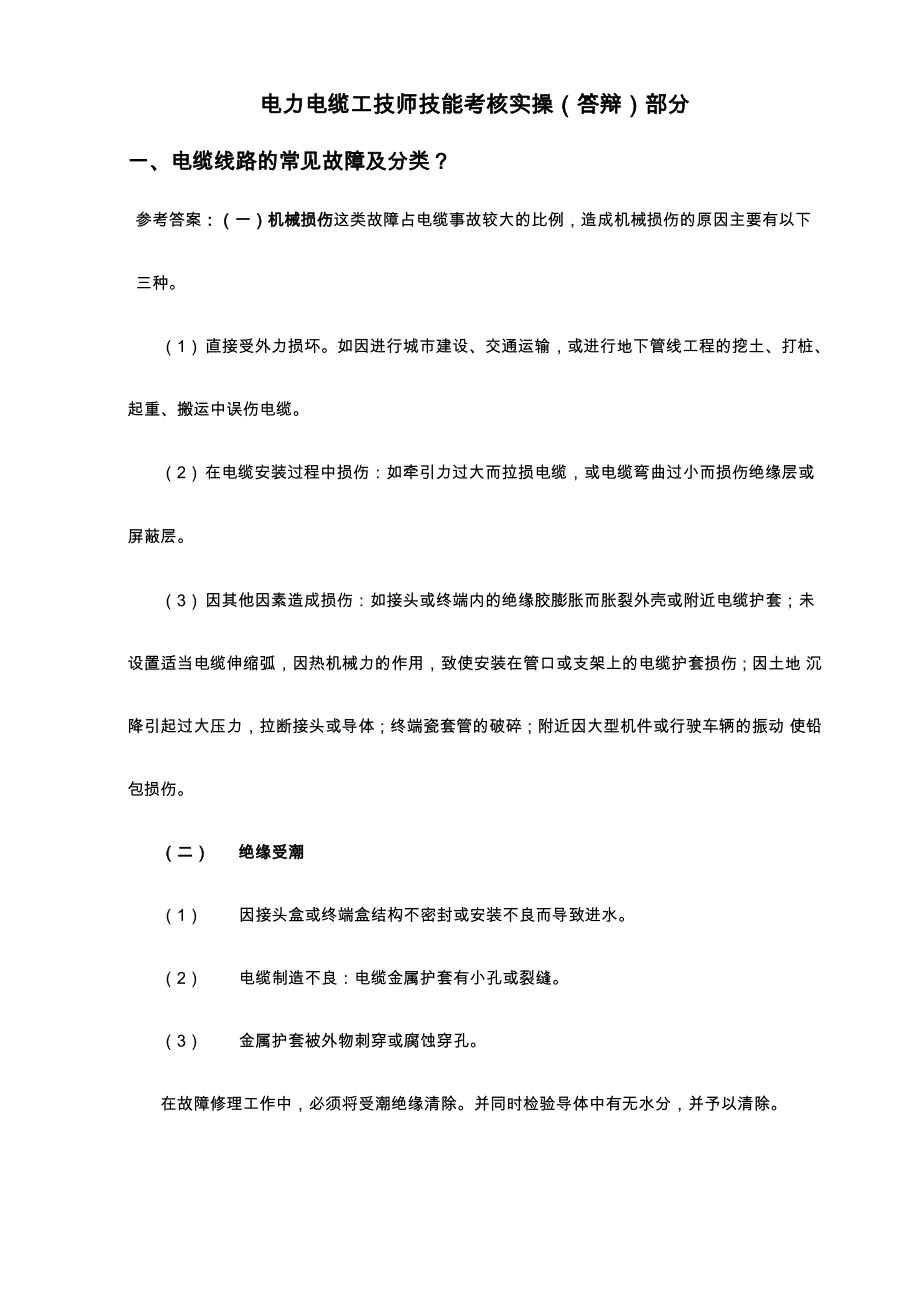

电力电缆工技师技能考核实操（答辩）部分一、电缆线路的常见故障及分类？参考答案：（一）机械损伤这类故障占电缆事故较大的比例，造成机械损伤的原因主要有以下 三种1） 直接受外力损坏如因进行城市建设、交通运输，或进行地下管线工程的挖土、打桩、 起重、搬运中误伤电缆2） 在电缆安装过程中损伤：如牵引力过大而拉损电缆，或电缆弯曲过小而损伤绝缘层或 屏蔽层3） 因其他因素造成损伤：如接头或终端内的绝缘胶膨胀而胀裂外壳或附近电缆护套；未 设置适当电缆伸缩弧，因热机械力的作用，致使安装在管口或支架上的电缆护套损伤；因土地 沉降引起过大压力，拉断接头或导体；终端瓷套管的破碎；附近因大型机件或行驶车辆的振动 使铅包损伤二） 绝缘受潮（1） 因接头盒或终端盒结构不密封或安装不良而导致进水2） 电缆制造不良：电缆金属护套有小孔或裂缝3） 金属护套被外物刺穿或腐蚀穿孔在故障修理工作中，必须将受潮绝缘清除并同时检验导体中有无水分，并予以清除三） 绝缘老化电缆绝缘长期在电荷热的作用下运行，其物理性能发生变化，导致绝缘强度降低或介质损 增加，最终引起绝缘击穿称为绝缘老化运行时间超过电缆设计寿命，绝缘发生老化的称为正 常老化，属于运行不当而较短年份内发生类似情况的，则作为绝缘过早老化。
四） 过电压因雷击或其他冲击过电压而损坏电缆设备，这种情况在电缆线路上不多见一般瞬时3—4 倍的过电压对于绝缘良好的电缆不会有影响但电缆线路遭受雷击时被击穿的情况还是有的， 例如有终端垂直部分的绝缘干枯等，在雷击时可能被击穿五） 过热电缆过热有多方面的因素电缆过负荷运行（超过电缆载流量或在异常运行方式下，会使 电缆发生过热；在电缆比较密集的地段、电缆沟及隧道通风不良处，电缆穿过干燥的导管等， 都可能因电缆本身过热而加速绝缘损坏油纸电缆的垂直部分，因过热会使绝缘加快流失，造 成绝缘干枯，严重时甚至使绝缘纸焦化过负荷也会加速电缆铅包晶粒再结晶而造成铅包疲劳 损伤在油纸电缆线路中，灌注沥青绝缘胶量较多的接头，当其外壳采用紫铜皮焊接时，由于 沥青绝缘胶本身热膨胀系数较大，在过负荷情况下沥青绝缘胶膨胀会使铜壳体胀裂，或造成 在接头封铅处一段电缆铅护套胀裂由于或者或受邻近其他电缆故障的影响等外来的过热损害，则多半能从电缆外面保护层的 灼伤现象加以确定，比较易于识别六） 材料缺陷这是属于电缆先天性的缺陷主要有铅护套机械损伤、铅护套含杂质，压铅有接缝等这 些在铠装外都不易看到，往往是在事故修理过程中才发现。
塑料电缆的端部不密封，导体内进 入大量水分后，在电压作用下会使绝缘逐步形成“水树枝”,导致绝缘击穿属于电缆附件先天性缺陷，如锈铁件有砂眼、瓷件的机械强度不够、组装部分的加工粗糙 不紧密或防水胶圈不符规格、橡胶老化等如安装单位有健全验收制度，就基本上能够发现这 些弊病，堵塞漏洞七） 设计不良如接头和终端防水设计不周密、选用材料不当，工艺要求不严，机械强度较差等对新设 备、新材料，新工艺应先安排试用行，根据运行经验成熟与否，再逐步推广使用，这样即使发 生问题后也容易改正二、怎样测量电缆终端尾线接点的温度？为什么要测量尾线接点温度? 红外线测温仪的使用注意事项？参考答案：电缆终端的尾线接点，（特别是户外，有时以铜铝两种不同金属过渡连接），在长 期负载和故障电流的影响下，其接触电阻会增大，从而导致过热路发生故障时，接点处 流过故障电流，更会烧毁接点在不停电的条件下测量接点温度，即进行带电测温（最好又是 在负载较大的时候），是监视检查接点状况的一个有效措施检查接点温度的方法主要有以下三 种1、 粘贴示温蜡片：示温蜡片分为60、70、80摄氏度三种，并分别以不同颜色表示，常用的有 黄、绿、红三色用示温蜡片只能粗略地检查温度范围，反应时间较慢，粘贴不方便，目前已 较少使用。
2、 变色测温笔：这种变色侧温笔是一种表面测量工具，原先是在造船工业中监视焊接时受热工 作件温度用的，它是根据笔中色素在一定温度下能变色的特性来指示温度，测温迅速、使用简 便用在电缆线路上，一般可选择温度较低的一种例如选用变色温度为70摄氏度的变色测温 笔，划上去是本色，若温度超过70摄氏度，就会变成湖蓝色，这种变色测温笔价格也较便宜 测温反应又快（仅1—2s），使用比较方便3、 红外线测温仪和热成像仪：贴士温蜡片和用变色测温笔均需直接与带电设备接触，要用绝缘 棒操作红外线测温仪和热成像仪，可以在距被测点一定距离外进行测温，因此安全可靠，其 测量精度远比上述两种为高常用的红外线测温仪或热成像仪一般都采用携带型的，测量距离 有5m、10m、100m，甚至更大范围，热成像仪能显示温度分布的图像，可将图像资料存入磁 盘或电脑，效果比较好但这种以前价格比较贵，使用、保养上都要有专人负责4、 用途红外温度成像仪被测目标温度成像图技术是一项简便、快捷的设备状态检测技术，主要用来对各种户内、户外高压电气设备和输配电线路（包括电力电缆）运行温度进行带电检测，其结果在是在电视屏或监视器上成像显示红外温度热成像仪被测目标点温度成像图技术可以反映电力系统各种户内、户外高压电气 设备和输配电线路（包括电力电缆）设备温度不均匀的图像，检测异常发热区域，及时发现设 备存在的缺陷。
具有不停电、不取样、非接触、直观、准确、灵敏度高、快速、安全、应用范 围广等特点大大减少由于电气设备异常发热而引起的设备损坏和系统停电事故，是保证电力 设备安全、经济运行重要技术措施DL700系列红外热像仪采用非制冷焦平面红外探测器，可即时、准确的获取红外图像外 置大容量的CF卡，可存储大量的图像，并可备份到电脑及其他存储设备上，以供分析和制作 报告用，可满足各行业对物体表面温度场的分析及非接触测温等需求此红外热像仪可外配高 清晰液晶屏5、 操作注意事项（1） 检测时离被检设备以及周围带电运行设备应优质相应电压等级的安全距离2） 被检设备为带电运行设备，应尽量避开视线中的遮挡物3） 检测时以阴天、多云气候为宜，晴天（除变电站外）尽量在日落后检测在室内检测要避 开灯光的直射，最好闭灯检测4） 不应在有雷、雨、雾、雪的情况下进行，风速一般不大于5m/s5） 检测时，温度一般不低于5对，空气相对温度不大于85%6） 由于大气衰减的作用，检测距离应越近越好7 ）检测电流致热的设备，宜在设备负荷高峰下进行，一般不低于设备负荷的30%8 ）在有电磁场的中，热像仪连续使用时，每隔5~10min，或者图像出现不均衡现象时（如 两侧测和的环境温度比中间高，应进行内部温度校准。
6、 操作步骤DL700型----功能键及接口131112151416插图编号名称用途说明1退出键（标记C）用于取消当前操作和进行自动聚焦功能在非菜单操作状态下，按压 此键后自动调节焦距，在自动聚焦过程中，此按键无效（此功能仅限 于 DL700E 和 DL700E+ %2冻结/存储键（标记S ）用于冻结或激活热像持续按压3秒以上，将当前热像存储到相应的存储介质中在图像回放状态时，按下此键可返回到实时测温状态3自动键（标记A）用于自动获得红外热像仪的最佳热像，按压此键的同时，红外热像仪进行自动校正4指示灯用于指示仪器的工作状态5操纵杆该键在不同的模式下有不同的功能，由上、下、左、右四个方向及中 间确认键组成主要用于控制热像的放大缩小、调整聚焦（此功能仅 限于DL700B、DL700E和DL700E+'菜单激活、菜单确认等6电源开关用于红外热像仪的开启和关闭7麦克风用于语音注释8蜂鸣器用于声音报警9音频输出接口用于音频输出，可连接耳机、有源音箱等10电源接口外接电源输入接口，电源输入要求为DC10~15V11激光指示器激光束出射口12视频接口视频输出接口，可外接液晶屏、CVBS监视器以及VGA监视器。
13可见光摄像头用于拍摄可见光图像14电池仓用于安装标配电池15CF卡插槽用于安装CF卡，存储红外图片16Mini USB接口标准Mini USB接口，用于数据传输检测时先用红外热像仪对被检测设备所有应测试部位进行全面扫描，检查有无过热异常部位， 然后对异常部位和重点部位进行准确检测7、获取热像1、 安装好电池或连接好外接电源；2、 连接好视频输出设备（非必须；3、 按压红外热像仪后端电源开关键3秒钟直至电源指示红灯亮起，等待开机界面完成后，仪器进入工作状态；4、 打开镜头盖，对准目标；5、 调整红外热像仪镜头的焦距，直至获得清晰的目标热像；6、按下自动键（A键）获得最佳热像；7、当目标热像较小时，可上下调整操纵杆对目标进行数字放为缩小8、 测量目标温度1、 将目标物体移至图像中间十字测温点上，屏幕右上角所显示的S=XX即为测温点处目标的温度如想测温更准确，可按压设备顶部A键（自动调整）后测量2、 当目标物体太小或不能判断温度最高点等原因时，可采用区域测温，并设置＞设置菜单下-＞分析设置中的测量区域内最高温度、最低温度、平均温度的方法来进行测量，详细 操作详见操作指南4.3.2条3、 如欲对屏幕上多个目标进行测温或采用多种方法进行温度分析，则可按压顶部S键（冻结键）对图像冻结后4、 ，再采用多点测温、区域测温或线测温进行分析，详细操作可参考操作指南4.3.2条和 4.3.3 条。
5、 当目标温度大于或小于设备测温档位所对应的上限或下限温度时，屏幕温度将显示＜xxx°C或＞ xxxOC等以提示用户进行换档操作6、 如对静态图像测温建议您采用多帧平均将图像冻结后再测量9、 存储热像红外温度成像仪可通过USB线与计算机连接，对CF卡上的存储内容进行操作，分析10、 缺陷判断（1 ）表面温度判断法根据测得的表面温度值，对照GB/T11022-1999中高压开关设备和控 制设备各种部件、材料和绝缘介质的温度和温升极限的有关规定，结合环境气候条件、负荷大 小进行分析判断2）相对温度判断法：1 ）两个对应测点之间的温差与其中较热点的温升之比的百分数；2）对电流致热的设备，采用相对温差可减小设备小负荷下的缺陷漏判3）同类比较判断法： 1 ）根据同组三相设备之间对应部位的温差进行比较分析；2）一般情况下，对于电压致热的设备，当同类温差超过允许温升值的30%时，应定为重大缺 陷4） 图像特征判断法根据同类设备的正常状态和异常状态的热图像判断设备是否正常当电 气设备其他试验结果合格时，应排除各种干扰对图像的影响，才能得出结论5） 档案分析判断法分析同一设备不同时期的检测数据，找出设备致热参数的变化，判断设 备是否正常。
三. 直流耐压试验有哪些注意事项？参考答案：1、整流电路不同，硅整流堆所受方向工作电压不尽相同，采用半波整流电路 时，使用的方向工作电压不要超过硅整流堆的方向峰值电压的一般，不同设备的试验要注意整 流管的极性2、 硅整流堆串联运用时应采取均压措施如果没有采取均压措施，则应降低硅整流堆的 使用电压3、 试验时升压可分五个阶段均压升压，升压速度一般保持1—2kV/s，每个阶段停留1min， 并读取泄漏电流值4、 所有试验用器具及接线应放置稳固，并保证有足够的绝缘安全距离5、 电缆直流耐压。
