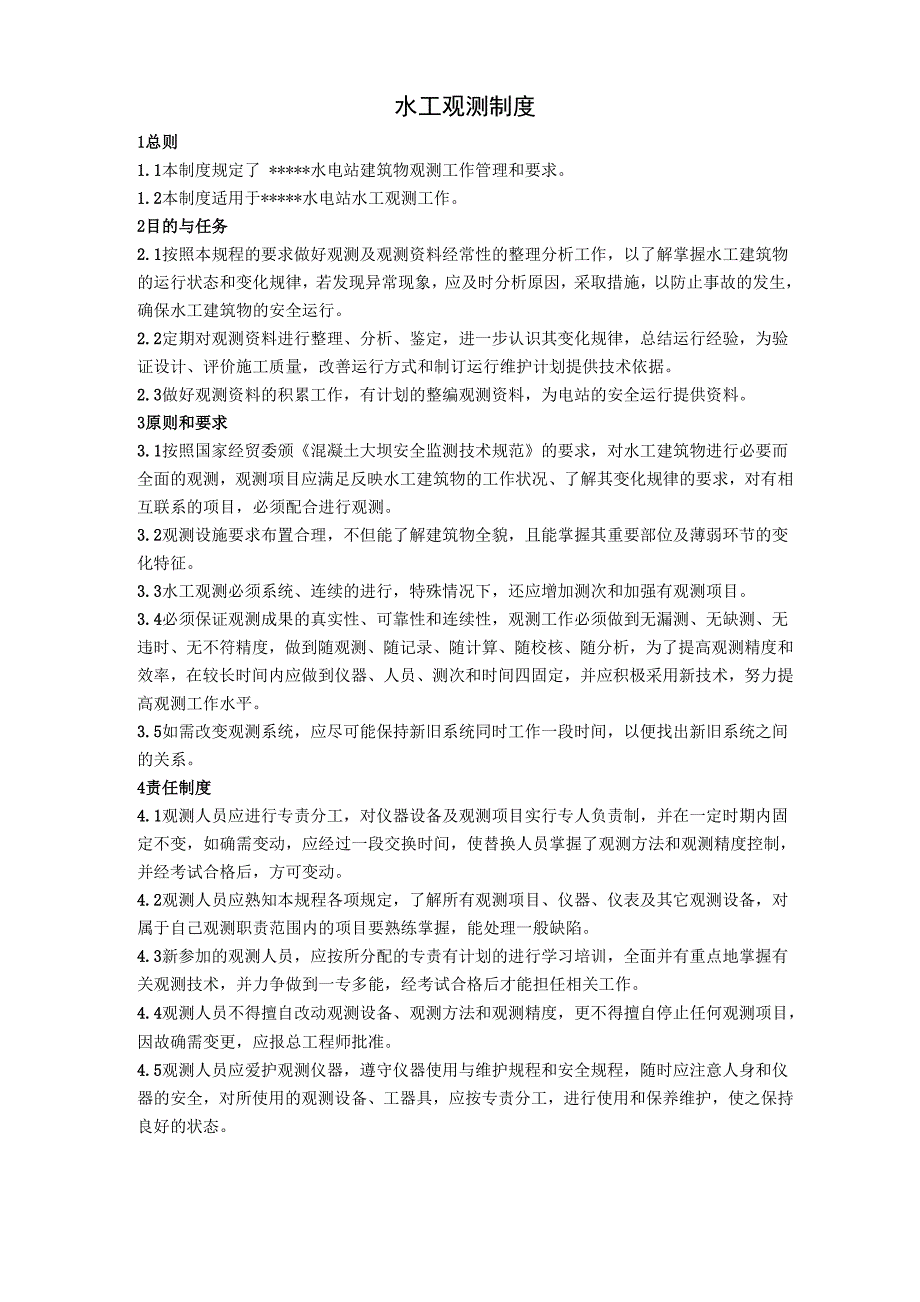

水工观测制度1总则1.1本制度规定了 *****水电站建筑物观测工作管理和要求1.2本制度适用于*****水电站水工观测工作2目的与任务2.1按照本规程的要求做好观测及观测资料经常性的整理分析工作，以了解掌握水工建筑物 的运行状态和变化规律，若发现异常现象，应及时分析原因，采取措施，以防止事故的发生， 确保水工建筑物的安全运行2.2定期对观测资料进行整理、分析、鉴定，进一步认识其变化规律，总结运行经验，为验 证设计、评价施工质量，改善运行方式和制订运行维护计划提供技术依据2.3做好观测资料的积累工作，有计划的整编观测资料，为电站的安全运行提供资料3原则和要求3.1按照国家经贸委颁《混凝土大坝安全监测技术规范》的要求，对水工建筑物进行必要而 全面的观测，观测项目应满足反映水工建筑物的工作状况、了解其变化规律的要求，对有相 互联系的项目，必须配合进行观测3.2观测设施要求布置合理，不但能了解建筑物全貌，且能掌握其重要部位及薄弱环节的变 化特征3.3水工观测必须系统、连续的进行，特殊情况下，还应增加测次和加强有观测项目3.4必须保证观测成果的真实性、可靠性和连续性，观测工作必须做到无漏测、无缺测、无 违时、无不符精度，做到随观测、随记录、随计算、随校核、随分析，为了提高观测精度和 效率，在较长时间内应做到仪器、人员、测次和时间四固定，并应积极采用新技术，努力提 高观测工作水平。
3.5如需改变观测系统，应尽可能保持新旧系统同时工作一段时间，以便找出新旧系统之间 的关系4责任制度4.1观测人员应进行专责分工，对仪器设备及观测项目实行专人负责制，并在一定时期内固 定不变，如确需变动，应经过一段交换时间，使替换人员掌握了观测方法和观测精度控制， 并经考试合格后，方可变动4.2观测人员应熟知本规程各项规定，了解所有观测项目、仪器、仪表及其它观测设备，对 属于自己观测职责范围内的项目要熟练掌握，能处理一般缺陷4.3新参加的观测人员，应按所分配的专责有计划的进行学习培训，全面并有重点地掌握有 关观测技术，并力争做到一专多能，经考试合格后才能担任相关工作4.4观测人员不得擅自改动观测设备、观测方法和观测精度，更不得擅自停止任何观测项目， 因故确需变更，应报总工程师批准4.5观测人员应爱护观测仪器，遵守仪器使用与维护规程和安全规程，随时应注意人身和仪 器的安全，对所使用的观测设备、工器具，应按专责分工，进行使用和保养维护，使之保持 良好的状态5项目及其周期5.1变形观测：在蓄水期每月2次，运行期每月1〜2次5.2绕坝渗流观测为人工测量在蓄水期每月2次，运行期每月1〜4次5.3内观项目，自动化每天观测一次；运行期每周一次。
每隔半年比测一次，自动化系统出 现故障或测值出现异常时，人工进行观测5.4巡视检查：水工建筑物外露部分的裂缝、山体滑坡、渗水、管涌、剥蚀、厂房及辅助建 筑物的排漏水等5.4.1坝顶及坝前库区坝顶所有观测设施包括：变形观测各测点，温湿度计等自动化采集设施和自动化测站内设 备，坝顶沉陷观测点及基准点有无损坏现象，左右岸绕坝检测设备检查设备外观是否完 好，设备箱内是否有水进入5.4.2检查左岸坝肩边坡及坝前库区两岸边坡是否有岩石、砼松动等异常现象5.4.3主副厂房巡查检查主厂房内墙面及伸缩缝有无漏水、渗水现象，厂房各层排水沟是否畅通，排水地 漏是否受阻尾水副厂房各层墙面有无渗漏水，地面排水沟及排水地漏是否畅通；检查自动化设备测 站设备是否完好，自动化测站各数据采集箱内有无渗水进入等5.4.4廊道巡查检查操作廊道、基础排水廊道内漏水情况有无异常变化，廊道内各伸缩缝漏水有无异常； 5.4.5巡回检查、记录要求每次巡回检查按照以上所规定的线路进行巡回检查，巡回中发现有异常情况，现场能处 理的及时处理，并记录好处理过程及处理后的运行情况；现场无法处理及时汇报发电部主管 领导，做好相应的记录巡回记录要求：每次巡回后要填写巡回记录，对巡回中发现的问题 记录要描述出位置，形状尺寸，现状等其它物理性质。
巡回记录要写明巡回的时间，巡回人 员，并有负责人签名巡回时不少于2人，禁止1人下廊道巡回5.5特殊情况的观测：5.5.1当得到6级以内地震预报时，应加强对水工建筑物的观测工作，当坝区受到6度以上 震动时，应对水工建筑物进行全面的观测和检查，并及时提出运行分析报告5.5.2汛期水工建筑物运行水位接近或超过千年一遇设计洪水位时，应对水工建筑物进行全 面的观测和检查，重点对泄洪建筑物进行观测及检查，并及时提出运行分析报告6观测资料的整理和分析6.1记载表簿的填制：（一） 所有野外观测的数字，均为原始资料，必须按规定记载于指定的表簿中，禁止 用零星纸片临时记录，而后转抄于表簿中二） 各项记载表簿均按表簿名称列成目录，并加以编号，按年度装订成册，以便保 存和查考三） 原始记载簿必须用黑色中性笔填写四） 原始记录表簿，应保持整洁，不得在上面进行草写或随便乱写原始记录表簿中 的数字或备注说明，要求详实准确如某一数码错误，应用斜线将原来整个数码全部划去， 另用同样颜色的笔将改正后的整个数码写于原数码的上方五） 测量、记录、计算及等项，严格执行本人签名制度，签名必须用兰黑钢笔填写， 以明责任和日后复查六） 几个人结合进行观测时，观测人员与记录人员应紧密配合，保证测读和记录的正 确无误，观测人员报出的数字后，记录人员也边报边记录，以免听错。
6.2观测资料的简单整理分析：（一） 资料整理分析工作，平时每观测一次，应进行一次简单的整理分析，其工作内容 包括：检查记录、校对计算成果、绘过程线、关系曲线、本次成果与上次成果对照、检查突 变原因、分析其变化是正常合理二） 每季应进行一次较深入的整理分析工作，主要包括掌握最大、最小和平均变化值、 变化趋势，找出特殊变化的原因和影响因素，并加注说明，分析变化情况是否合理三） 资料审查，一般应着重以下两个主面：1. 精度和各项限差是否符合要求2•对现场记录、计算表抽查40%予以证实无误，重点应放在错误较多和一般容易出错 的部分四） 资料分析的内容：1•摸清最大、最小和平均变化量等，掌握变化的总概况摸清变化规律，由各观测点的 资料推测工程及附近全面的变化情况2. 摸清变化量与影响因素之间关系，判断资料是否正常合理3. 摸清变化趋势，由过去和现在的资料推断未来的可能变化情况五） 资料分析方法：1•一般可采用对比的方法，如资料本身不同期变化量的对比，不同地点的资料相互对比， 实测成果与设计资料的对比等，从而掌握变化情况，变化规律和变化趋势2•资料分析中，最应注意的是突变现象，遇到这种现象，首先应找出与之相关的偶然因 素，若原因一时查不清时，应加强观测，进行实验研究，随时分析，不能轻易下结论 编写分析说明：3•根据资料的整理分析过程，编写分析说明，并提出存在的主要问题，根据大坝运行状 态变化，提出改善意见，根据观测工作中存在问题，提出对观测设备、方法、精度及测次方 面的改进意见。
6.3观测资料的整编：（一） 观测资料应每年整编一次，整编的目的是将平时实测而经初步整理分析的资料 汇编成系统的资料，从而进一步分析水工建筑物状态变化及工作状况的规律二） 资料的汇集：需要汇集的资料可分为四部分：1•工程资料：包括设计、试验、验收、审查、观察、维护修理等全部资料2. 设备考证资料：包括观测系统布置图、结构图、安装记录说明、损坏和处理改装情况、 以及其它有关资料3•观测资料：包括观测规程、上级指示、分析总结报告以有其它有关文件三） 编写整编说明内容：1•观测设备的布置及结构2•观测方法、精度、测次、使用工器具3. 在观测过程中发生的问题4. 一年来测值变化情况5. 附必要的图表6. 提出工程安全意见或初步意见四） 整编成果审查：资料整编完后，由部门主任检查，管理部主管经理审定完毕后存档7附则7.1本办法由安生办负责解释7.2本办法自发布之日起实施。
