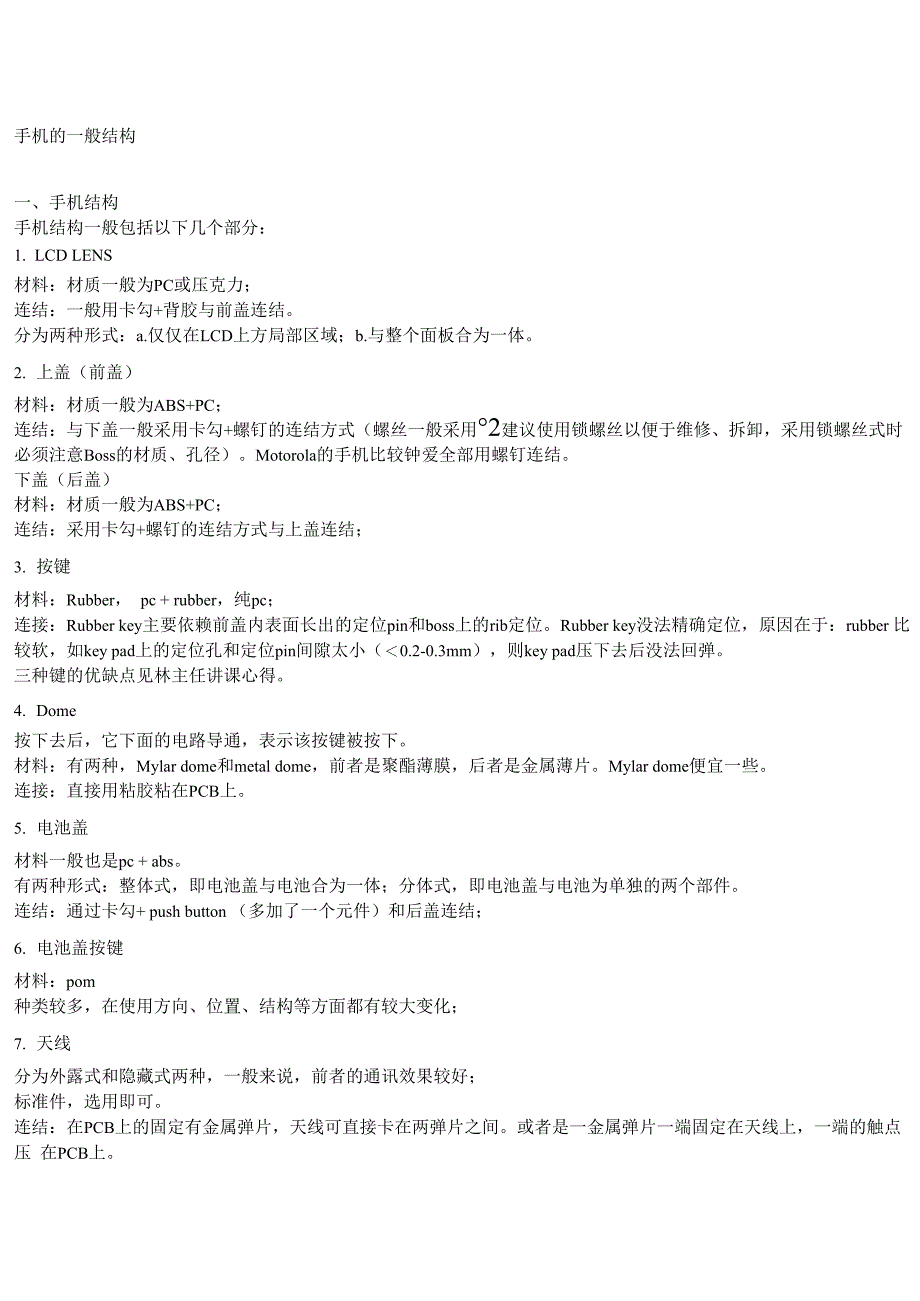

的一般结构一、结构结构一般包括以下几个部分：1. LCD LENS材料：材质一般为PC或压克力；连结：一般用卡勾+背胶与前盖连结分为两种形式：a.仅仅在LCD上方局部区域；b.与整个面板合为一体2. 上盖（前盖）材料：材质一般为ABS+PC；连结：与下盖一般采用卡勾+螺钉的连结方式（螺丝一般采用°2建议使用锁螺丝以便于维修、拆卸，采用锁螺丝式时 必须注意Boss的材质、孔径）Motorola的比较钟爱全部用螺钉连结下盖（后盖）材料：材质一般为ABS+PC；连结：采用卡勾+螺钉的连结方式与上盖连结；3. 按键材料：Rubber， pc + rubber，纯pc；连接：Rubber key主要依赖前盖内表面长出的定位pin和boss上的rib定位Rubber key没法精确定位，原因在于：rubber 比较软，如key pad上的定位孔和定位pin间隙太小（＜0.2-0.3mm），则key pad压下去后没法回弹三种键的优缺点见林主任讲课心得4. Dome按下去后，它下面的电路导通，表示该按键被按下材料：有两种，Mylar dome和metal dome，前者是聚酯薄膜，后者是金属薄片Mylar dome便宜一些。
连接：直接用粘胶粘在PCB上5. 电池盖材料一般也是pc + abs有两种形式：整体式，即电池盖与电池合为一体；分体式，即电池盖与电池为单独的两个部件连结：通过卡勾+ push button （多加了一个元件）和后盖连结；6. 电池盖按键材料：pom种类较多，在使用方向、位置、结构等方面都有较大变化；7. 天线分为外露式和隐藏式两种，一般来说，前者的通讯效果较好；标准件，选用即可连结：在PCB上的固定有金属弹片，天线可直接卡在两弹片之间或者是一金属弹片一端固定在天线上，一端的触点压 在PCB上8.Speaker通话时发出声音的元件为标准件，选用即可连结：一般是用sponge包裹后，固定在前盖上（前盖上有出声孔）；通过弹片上的触点与PCB连结Microphone通话时接收声音的元件为标准件，选用即可连结：一般固定在前盖上，通过触点与PCB连结Buzzer铃声发生装置为标准件，选用即可通过焊接固定在PCB上Housing上有出声孔让它发音9. Ear jack （耳机插孔）为标准件，选用即可通过焊接直接固定在PCB上Housing上要为它留孔10. Motormotor带有一偏心轮，提供振动功能。
为标准件，选用即可连结：有固定在后盖上，也有固定在PCB上的DBTEL一般是在后盖上长rib来固定motor11. LCD直接买来用有两种固定样式：a.固定在金属框架里，金属框架通过四个伸出的脚卡在PCB上；b.没有金属框架，直接 和PCB的连结：一种是直接通过导电橡胶接触；一种是排线的形式，将排线插入到PCB上的插座里12.Shielding case一般是冲压件，壁厚为0.2mm作用：防静电和辐射其它外露的元件test port直接选用焊接在PCB上在housing上要为它留孔SIM card connector直接选用焊接在PCB上在housing上要为它留孔battery connector直接选用焊接在PCB上在housing上要为它留孔charger connector直接选用焊接在PCB上在housing上要为它留孔塑件翅曲燮形阅读：31一，注塑件缺陷的特征注塑件形状与模腔相似但却是模腔形状的扭曲版本二、 可能出现问题的原因(1) .弯曲是因为注塑件内有过多内部应力2) .模具填充速度慢3) .模腔内塑料不足4) .塑料温度太低或不一致5) .注塑件在顶出时太热6) .冷却不足或动、定模的温度不一致。
7) .注塑件结构不合理(如加强筋集中在一面，但相距较远)三、 补救方法(1) .降低注塑压力2) .减少螺杆向前时间3) .增加周期时间(尤其是冷却时间)从模具内(尤其是 较厚的注塑件)顶出后立即浸入温水中(38oC)使注塑 件慢慢冷却4) .增加注塑速度5) .增加塑料温度6) .用冷却设备7) .适当增加冷却时间或改善冷却条件，尽可能保证动、定模的模温一致8) .根据实际情况在允许的情况下改善塑料件的结构浇口被粘著阅读：34注塑件缺陷的特征注口被注口套牵住二、 可能出现问题的原因(1) .注口套与射嘴没有对准2) .注口套内塑料过份填塞3) .射嘴温度太低4) .塑料在注口内未完全凝固，尤其是直径较大的注口5) .注口套的园弧面与射嘴的园弧面配合不当，出现装似“冬菇”的流道6) .流道不够拔出斜度三、 补救方法(1) .重新将射嘴和注口套对准2) .降低注塑压力3) .减少螺杆向前时间4) .增加射嘴温度或用一个独立的温度控制器给射嘴加热5) .增加冷却时间，但更好的办法是使用有较小注口的注口套代替原本的注口套6) .矫正注口套与射嘴的配合面7) .适当扩大流道的拔出斜度。
