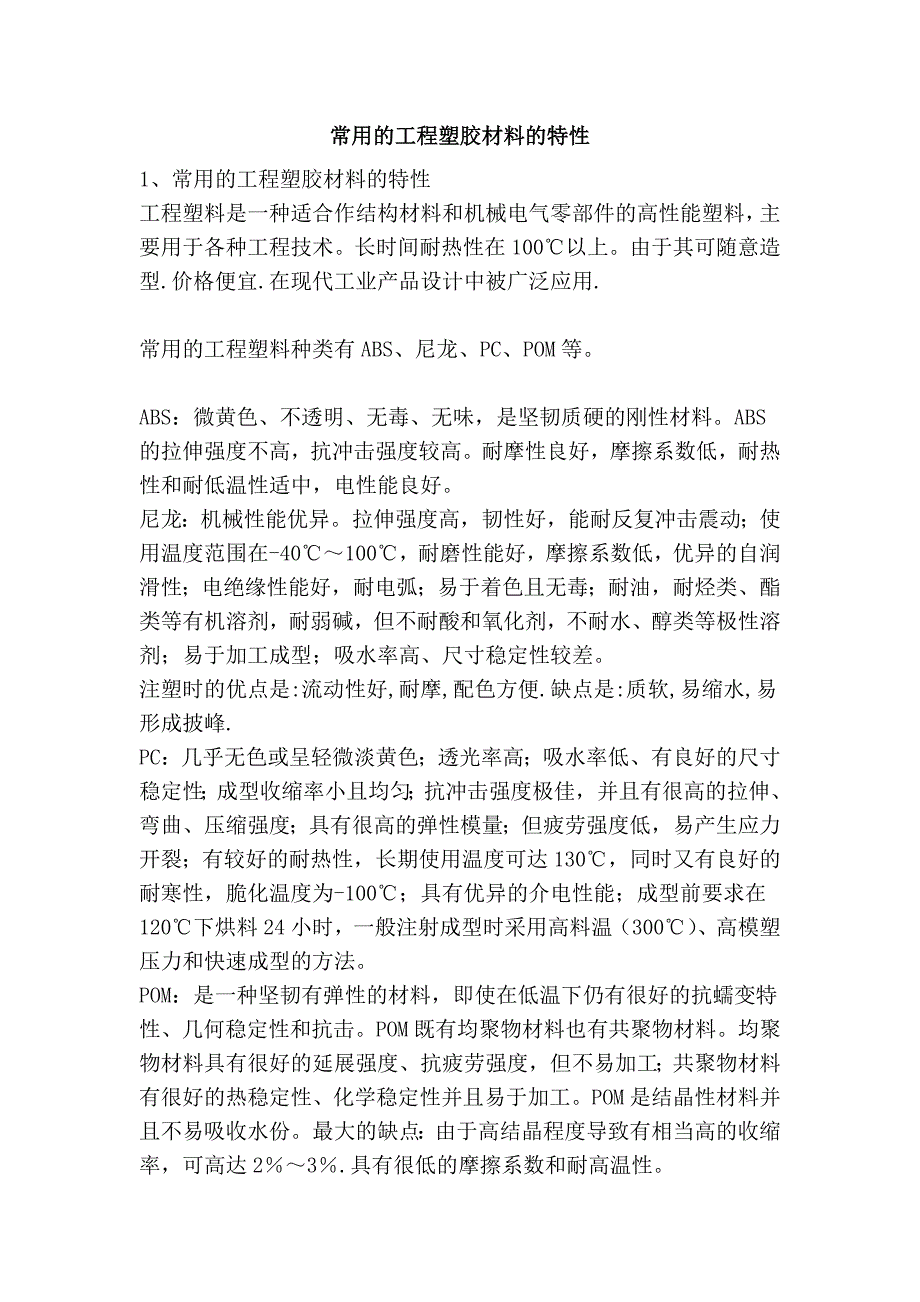

常用的工程塑胶材料的特性常用的工程塑胶材料的特性1、常用的工程塑胶材料的特性工程塑料是一种适合作结构材料和机械电气零部件的高性能塑料，主要用于各种工程技术长时间耐热性在 100℃以上由于其可随意造型.价格便宜.在现代工业产品设计中被广泛应用.常用的工程塑料种类有 ABS、尼龙、PC、POM 等ABS：微黄色、不透明、无毒、无味，是坚韧质硬的刚性材料ABS的拉伸强度不高，抗冲击强度较高耐摩性良好，摩擦系数低，耐热性和耐低温性适中，电性能良好尼龙：机械性能优异拉伸强度高，韧性好，能耐反复冲击震动；使用温度范围在-40℃～100℃，耐磨性能好，摩擦系数低，优异的自润滑性；电绝缘性能好，耐电弧；易于着色且无毒；耐油，耐烃类、酯类等有机溶剂，耐弱碱，但不耐酸和氧化剂，不耐水、醇类等极性溶剂；易于加工成型；吸水率高、尺寸稳定性较差注塑时的优点是:流动性好,耐摩,配色方便.缺点是:质软,易缩水,易形成披峰.PC：几乎无色或呈轻微淡黄色；透光率高；吸水率低、有良好的尺寸稳定性；成型收缩率小且均匀；抗冲击强度极佳，并且有很高的拉伸、弯曲、压缩强度；具有很高的弹性模量；但疲劳强度低，易产生应力开裂；有较好的耐热性，长期使用温度可达 130℃，同时又有良好的耐寒性，脆化温度为-100℃；具有优异的介电性能；成型前要求在 120℃下烘料 24 小时，一般注射成型时采用高料温（300℃） 、高模塑压力和快速成型的方法。
POM：是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗击POM 既有均聚物材料也有共聚物材料均聚物材料具有很好的延展强度、抗疲劳强度，但不易加工；共聚物材料有很好的热稳定性、化学稳定性并且易于加工POM 是结晶性材料并且不易吸收水份最大的缺点：由于高结晶程度导致有相当高的收缩率，可高达 2％～3％.具有很低的摩擦系数和耐高温性2.什么叫玻纤及其作用玻纤就是玻璃纤维的简称，一般是指硅酸盐溶体制成的玻璃态纤维或丝状物需要采用含玻纤的材料时，在工程文件（图纸）上一般以百分率表示如 PA66+25％材料中含有玻纤能提升原材料的机械性能、热性能尺寸稳定性有明显改进、拉伸强度、弯曲强度及压缩强度，耐磨性好、热变形温度提高,但同时增加脆性和降低表面质量玻纤通常含量在 15％-45％之间，含量在超过 45％时加工困难，常用一般在 30％一般选用无碱玻纤，直径为 6 微米3.常用的阻燃剂的作用和原理阻燃剂：能阻止燃烧、降低燃烧速度或（和）提高着火点的一种物质通常是高分子溴化物.在高温时分解,在常温或 130℃以下时不会随时间的推移而挥发目前常用的阻燃剂有十溴联苯醚,四溴联苯醚等。
作用：能阻止燃烧、降低燃烧速度或（和）提高着火点原理：一般阻燃剂中包含有碳化剂、吸热剂、火焰熄灭剂、协同剂等成分碳化剂为含磷化合物，在燃烧时可促使有机化合物炭化,形成碳黑皮膜；吸热剂为金属水合物，通过蒸化自身的水分子，带走燃烧所需的热量；火焰熄灭剂为含溴或氯的卤代产品，通过隔绝氧气可以影响燃烧；协同剂为锑化物，增强火焰熄灭剂的作用利用化学剂对燃烧所需的条件起到阻止、隔离、压制等作用来影响燃烧性能4.什么叫色粉/色母作用及其特性一种必须用机械方法才能在物体中分散均平；能改变物体可见色或使无色的物体着色的分散微粒物质称为色粉色粉极易氧化,在高温或辐射时会变色按照最终制品的着色浓度制成的树脂和着色剂的均匀混合物,再通过挤出造粒机组或二辊造粒机组,使混合物熔融混炼后,所制得所需形状及大小的有色塑胶颗粒叫色母塑料制品加入色粉或色母后，可以起到美化制品外观、提高制品的商品价值；防老化；对紫外线有屏蔽作用；导电作用；填充、增强等作用一般在机械混料搅拌前加入，利用机械方法使色粉能均匀的在塑料中分散5.水口料在使用过程中的注意事项水口料是指在注塑过程中，为了形成产品而留在浇道上的材料部分，水口料与产品的比重越小，产品的成本越低，同时水口料越少往往导致生产效率降低。
水口料一般可以填加进入产品的成型材料中，填加比例一般在 10%以内，最高不应高于 30%水口料在注塑行业不可避免的存在着，为了降低产品成本，在原始胶料中填加水口料也很普遍水口料一般在和原始胶料混合后加入设备的料斗中6、工程塑胶的主要应用和注意事项工程塑胶应用于机械、交通、仪器、仪表、电气、电子、通讯、化工及医疗器械和日用品在加工成轻、薄、短、小的零部件时，普通存在加工流动性差，制品残留内应力及成型收缩率大和可燃性等缺陷塑胶材料的机械性能一般低于金属材料、较易疲劳7.胶料的抽粒的工艺,塑胶料的烘干温度及排气的实现塑胶料的抽粒是一种挤出成型粒化工艺塑胶料的烘干温度因材料的种类不同而不同对于吸水率低的材料如 PS，加工时可以不用烘烤，对于常见的材料如 ABS、尼龙、PMMA等，烘干温度一般控制在 75℃-90℃之间，烘烤时间一般在 1-1.5小时；对于硬性材料如 PC，其烘干温度一般在 110℃-130℃, 烘烤时间一般在几小时以上排气是利用排气槽来实现的，在模具上设置排气槽可以有效的进行排气处理在排气不畅时高温气体易于烧焦工件或在工件的表面形成气纹9、ABS 的化学正名及主要的物理性能由丙烯腈（A） 、丁二烯（B） 、苯乙烯（S）组成的三元共聚物及其改性树脂，以 ABS 树脂为基材的塑料称为 ABS 塑料，简称 ABS。
ABS：微黄色、不透明、无毒、无味，是坚韧质硬的刚性材料，ABS的拉伸强度不高，抗冲击强度较高，耐摩性良好，摩擦系数低，耐热性和耐低温性适中，电性能良好，受温度、湿度、频率变化的影响小，ABS 能耐水、无机酸、碱、盐及大部分烃和醇10、塑胶料的主要的生产基地中国、中国·台湾、日本、美国、德国、英国、法国、意大利、比利时等在大陆境内使用的工程材料较多为台湾星光、奇美和台塑材料，也用日本·长春材料。
