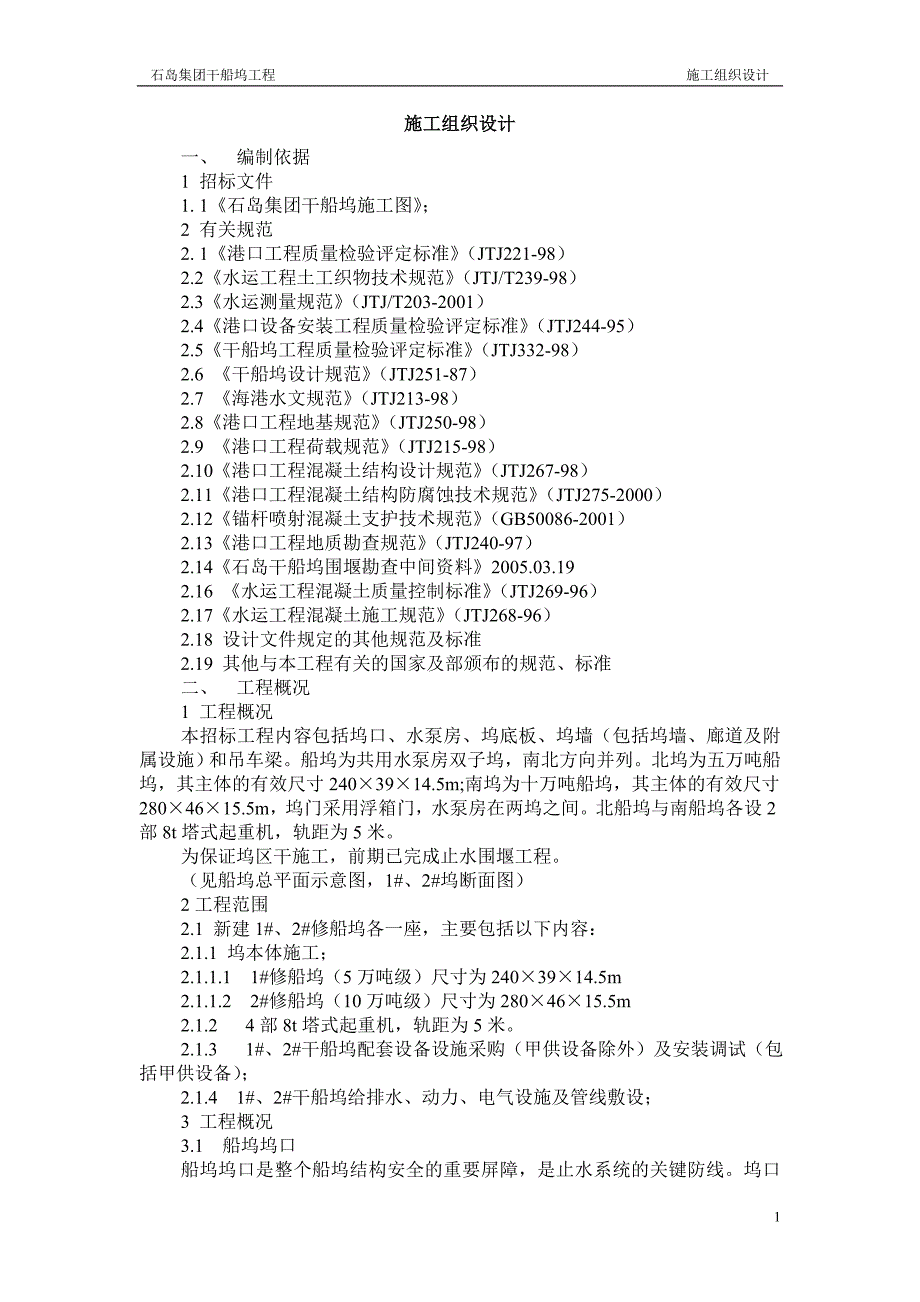

石岛集团干船坞工程 施工组织设计1施工组织设计施工组织设计一、编制依据 1 招标文件1. 1《石岛集团干船坞施工图》 ;2 有关规范2. 1《港口工程质量检验评定标准》 (JTJ221-98)2.2《水运工程土工织物技术规范》 (JTJ/T239-98)2.3《水运测量规范》 (JTJ/T203-2001)2.4《港口设备安装工程质量检验评定标准》 (JTJ244-95)2.5《干船坞工程质量检验评定标准》 (JTJ332-98)2.6 《干船坞设计规范》 (JTJ251-87)2.7 《海港水文规范》 (JTJ213-98)2.8《港口工程地基规范》 (JTJ250-98)2.9 《港口工程荷载规范》 (JTJ215-98)2.10《港口工程混凝土结构设计规范》 (JTJ267-98)2.11《港口工程混凝土结构防腐蚀技术规范》 (JTJ275-2000)2.12《锚杆喷射混凝土支护技术规范》 (GB50086-2001)2.13《港口工程地质勘查规范》 (JTJ240-97)2.14《石岛干船坞围堰勘查中间资料》2005.03.192.16 《水运工程混凝土质量控制标准》 (JTJ269-96)2.17《水运工程混凝土施工规范》 (JTJ268-96)2.18 设计文件规定的其他规范及标准 2.19 其他与本工程有关的国家及部颁布的规范、标准 二、工程概况 1 工程概况 本招标工程内容包括坞口、水泵房、坞底板、坞墙(包括坞墙、廊道及附 属设施)和吊车梁。
船坞为共用水泵房双子坞,南北方向并列北坞为五万吨石岛集团干船坞工程 施工组织设计2船坞,其主体的有效尺寸 240×39×14.5m;南坞为十万吨船坞,其主体的有效尺 寸 280×46×15.5m,坞门采用浮箱门,水泵房在两坞之间北船坞与南船坞各 设 2 部 8t 塔式起重机,轨距为 5 米 为保证坞区干施工,前期已完成止水围堰工程 (见船坞总平面示意图,1#、2#坞断面图) 2 工程范围 2.1 新建 1#、2#修船坞各一座,主要包括以下内容: 2.1.1 坞本体施工; 2.1.1.1 1#修船坞(5 万吨级)尺寸为 240×39×14.5m 2.1.1.2 2#修船坞(10 万吨级)尺寸为 280×46×15.5m 2.1.2 4 部 8t 塔式起重机,轨距为 5 米 2.1.3 1#、2#干船坞配套设备设施采购(甲供设备除外)及安装调试 (包括甲供设备) ; 2.1.4 1#、2#干船坞给排水、动力、电气设施及管线敷设; 3 工程概况 3.1 船坞坞口 船坞坞口是整个船坞结构安全的重要屏障,是止水系统的关键防线。
坞口 结构采用现浇钢筋混凝土重力式 U 型结构坞口纵向长 17m,总宽 123m,北 坞和南坞共用中间坞墩两坞净宽分别为 39m、46m 中间坞墩宽 22m,两边墩 各 8m 坞墩顶高均为+4.20m,两坞坞口底板西部高程分别为-7.15、-8.07,并以 0.25%的 纵坡向东渐变至-7.62m、-8.64m,五万吨坞门槛纵长 39m,顶高程为-6.6m,坞 门搁置处-7.6m,坞口底板高成为-10.3m 坞门槽浮箱坞门座采用花岗岩块体镶面,在坞门墩上成 U 形布置,以二期 混凝土与坞口混凝土结为一体 坞口底板上设有排水沟,坞口排水沟与坞底排水沟和水泵房前池相通,排 水沟宽 0.50m,底高程为-8.32m,有盖板 船坞坞口底板和坞墩大部分以基岩为基础,但南坞边墩开挖面下约有 2m 深土层,为条形浆砌块石基础,旋喷桩直径不小于 1m,底部到达强风化面 3.2 水泵房基础为风化岩体,结构为箱体结构,从上至下分为电机层、水 泵层、流道层和前池、沉砂池水泵房纵向长都是 22m,前池长宽都为 4m、沉 砂池长 20.5m 宽 1m 水泵房顶面高程+4.2m,水泵层顶为梁板结构,顶板高程为-2.40m。
电机 层顶为梁板结构顶板高程为+3.40m,除纵横梁外还有吊车梁 3.3坞墙 坞墙分为廊道和墙体两部分,廊道顶面高程为+4.2m,底部高程为 +0.90m,根据所完整基岩面出露高程分为两种结构形式:扶壁坞墙、半扶壁坞 墙、衬砌坞墙 扶壁坞墙位于完整基岩面埋藏较深的部分,共 240m,分 15 段,扶壁底板 宽 9.70m,基岩面开挖高程为-8.45~-8.95m 半扶壁坞墙适用于完整基岩面低于+0.9m,高于-8.45m 的情况,即基岩面 以下墙体采取衬砌结构,基岩面以上的墙体采取扶壁结构,半扶壁结构中扶壁 底板高程根据完整基岩面而定若半扶壁墙基岩面比较破碎,且由于边坡稳定 的原因无法开挖较深,则该部分基岩需要进行固结灌浆处理石岛集团干船坞工程 施工组织设计33.4 坞底板 坞室大部分处于强风化和中风化岩基内,因此坞底板基础为强风化和中风 化岩基 中板厚 0.5m,边板厚 0.4m各板带纵向宽度与坞墙分段协调,横向中板 宽 12m,边板宽 11m 3.5 吊车道 本船坞工程共有 2 条吊车轨道,位于两坞之间,吊车轨轨距为 5m。
3.6 其他附属设施 其他附属设施有 150kN 电动绞盘、引船小车系缆柱等 3.7 船坞止水及排水系统 船坞止水系统以帷幕灌浆为主,帷幕灌浆设在廊道后趾下和坞口、水泵房 下,形成封闭止水体系帷幕灌浆深度和参数要求渗透系数小于 1.0e-5cm/s 坞墩、坞墙、泵房间以橡胶止水带止水,相邻结构存在高差的接触部位以 混凝土填塞,结构后再填厚度不小于 1m 的粘土铺盖扶壁坞墙、半扶壁坞墙 和衬砌坞墙底板后均设置粘土铺盖 坞底板及墙后设排水体系,坞底板下排水管为 Ф250PVC 穿孔管,水汇集 后流入集水井 三、施工总体安排 1 本工程施工特点分析 1.1 本工程包括两座船坞,要求两坞同时施工、同时完成,工程量大,工 期紧,同时工程施工跨年度,受冬季施工的影响,因此如何充分利用施工作业 面,并配置充足的人员、机械设备,进行周密的策划、合理的组织和实施,确 保工程在保证工程质量的前提下按期完工,是本工程施工组织设计需要考虑的 重点问题 1.2 减压排水系统的正常运行是确保船坞安全的生命线,施工时必须建立 起完善的隐蔽工程验收制度,并设专人负责检查验收,要采取有效措施防止杂 物、泥土进入减压排水系统,确保减压排水系统施工质量满足要求。
1.3 本工程主体为钢筋混凝土结构,工程结构形式多样,既有大体积混凝 土,也有大面积薄壁结构,混凝土浇注总量大,施工期要经过冬季;在某些部 位,基岩对混凝土结构的约束作用比较大上述因素对混凝土的防裂造成一定 的影响为保证混凝土的施工质量,杜绝混凝土裂缝的产生,我单位将充分利 用以往的施工经验,根据以上的各种特殊的施工条件,采取一系列有针对性的 技术措施,确保混凝土的施工质量满足规范及业主的要求 1.4 混凝土浇注强度大,坞口、泵房等大体积混凝土施工时更是如此施 工中宜采用大型拌和楼搅拌混凝土、混凝土搅拌车水平运输混凝土、混凝土泵 车作业方式,并保证主要设备有一定的富余能力 1.5 本工程除要满足结构方面的要求外,还应具备良好的观感质量,施工 中宜采用大片整体式钢模板,对于模板的接缝、新老混凝土的接缝等也应采取 细致的处理措施,同时我单位将加强对施工过程的质量控制,努力把本工程建 设成为一个精品工程 针对以上工程特点和施工难点所采取的具体措施,分别对以下相应部分进 行叙述 2 总体施工程序 施工总流程图表示本工程的施工顺序及各工序之间的衔接情况,各分项工石岛集团干船坞工程 施工组织设计4程的具体的施工安排详见施工进度计划。
3 施工总体安排 3.1 施工准备 工程开工后,首先进行一些必要的施工准备工作,主要有布设测量控制网、 进场道路修建等,需要新建的钢筋模板工程、塔吊、办公室、宿舍等设施也应 在开工后尽快进行,并争取早日完成 3.2 主体钢筋混凝土结构施工 基坑开挖完成并经验收合格后,即可进行主体钢筋混凝土结构的施工 根 据本工程的特点,主体结构拟同时进行五个项目的施工,这五个项目分别是: 水泵房、1#坞坞口、1#坞坞墙、2#坞坞口、2#坞坞墙坞口和水泵房的施 工区域在船坞东端,坞墙和坞底板施工从坞东端开始,以充分利用工作面,减 少各分部之间的施工干扰各个项目施工顺序见施工技术方案部分 南、北坞墙的止水帷幕施工完成 3~5 段并经检验合格后,方可进行坞室 减压排水系统及底板钢筋混凝土的施工两座坞的南北墙施工完成后,接着进 行西坞墙的施工 主体钢筋混凝土结构计划安排六个项目分队进行施工,他们分别是 1#坞 结构一分队、1#坞结构二分队、2#坞结构一分队、2#坞结构二分队、泵房结 构分队、设备安装分队,六个分队均由具有丰富的类似项目施工经验的施工分 队组成 计划在每座船坞靠近坞壁的坞室底板上各布置 1 台塔吊,水泵房安装 1 台 塔吊,共 3 台移动式塔吊,同时配备 3 台汽车吊负责施工中模板的支立、钢筋 的吊安等工作。
3.4帷幕灌浆施工 帷幕灌浆位于坞口、泵房和坞墙的底板下面,为保证工程工期在坞口、泵 房和坞墙的底板的垫层浇筑完毕即可进行帷幕灌浆施工 3.6 配套设施及管线安装 本工程的配套设备主要位于坞口、泵房、坞壁处,在钢筋混凝土结构施工 时预埋好相关设备的预埋件,在各部位钢筋混凝土结构施工完成并达到设计强 度后,开始安装调试设备及管线 3.7 竣工清理交工验收 工程全部完工后,及时整理竣工资料,报请交工验收,同时根据建设单位 要求,将临建设施在限定的时间内搬迁或拆除,清除现场内多余建筑材料和垃 圾等 四、施工总平面布置 1 施工总平面布置 1.1 进坞施工通道 根据施工总体安排,拟在施工区东北角和西南角分别设进出口一个,道路 宽 8m,进坞坡度 1:10,水平角度约为与南围堰成 45角,在长度 30m 处设南 北分叉,通过 1#坞边墩、2#坞坞墙分别进入 1#、2#坞的坞室内分支路宽 度 6m、长度条约为 140m,坡度 1:10,由▽+4.2m 降至▽-10.3m 的开挖坞底标 高 1.2 施工现场临建设施区 计划在 1#坞北侧布设钢筋、模板加工场,2#坞南侧布设钢筋加工区,同 时为便于施工现场管理,在该区域内布置现场办公室及工班房。
石岛集团干船坞工程 施工组织设计51.3 塔吊布置 两坞室各设一台塔吊,泵房处各设一台塔吊,共计 3 台移动式塔吊 1.4 搅拌站及试验室 混凝土搅拌站由甲方提供,距离现场约为 10km搅拌站内附近设有试验室, 负责钢筋、砂、石、水泥等原材料检验及砼试块、钢筋对焊等的取样检验 1.5 电力、通讯布置 1.5.1 施工现场电力布置 施工用电的范围主要包括三个区域:施工现场、小临区及搅拌站施工用 电从业主提供的接口接入各用电区 1.5.2 施工现场通讯布置 施工现场配备适当数量的对讲机,现场管理人员人手一部,现场办公室配 备外线一部,以便与外部的联系 1.6 施工用水 施工用水由业主提供的管线接到施工现场具体施工用水管线将根据现场 施工情况布置水网 1.7 照明设施 在施工场地周围布置照明灯具,满足夜间施工照明的需要,保证施工能够 24 小时进行 五、施工技术措施 1 施工测量控制 1.1概述 本工程单位工程较多,施工范围及作业面大,要求两个坞同时施工,同时 竣工。
