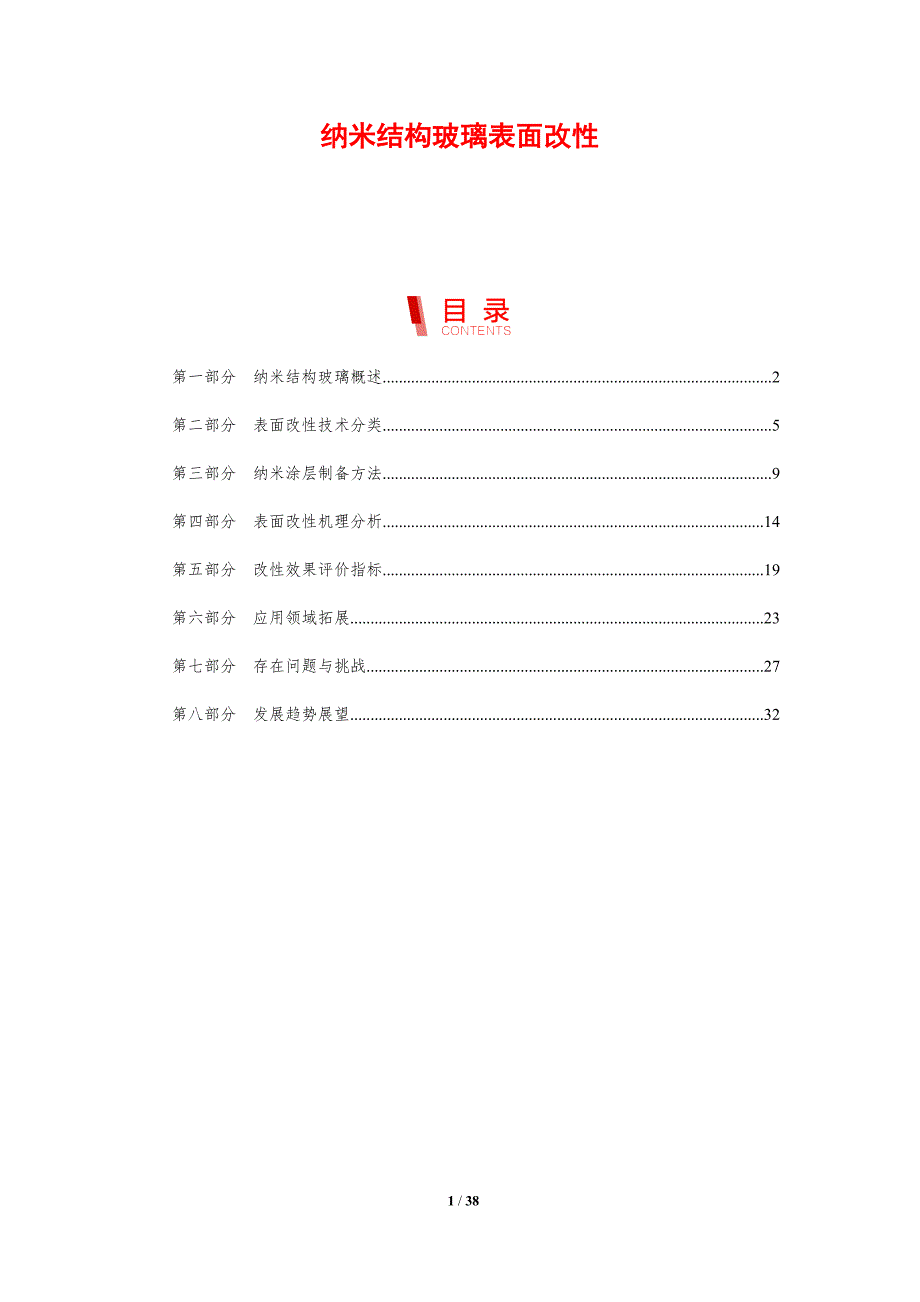

纳米结构玻璃表面改性 第一部分 纳米结构玻璃概述 2第二部分 表面改性技术分类 5第三部分 纳米涂层制备方法 9第四部分 表面改性机理分析 14第五部分 改性效果评价指标 19第六部分 应用领域拓展 23第七部分 存在问题与挑战 27第八部分 发展趋势展望 32第一部分 纳米结构玻璃概述纳米结构玻璃概述纳米结构玻璃作为一种新型的功能材料，近年来在光电子、建筑节能、生物医学等领域展现出巨大的应用潜力本文将从纳米结构玻璃的定义、制备方法、结构特点以及应用前景等方面进行概述一、纳米结构玻璃的定义纳米结构玻璃是指通过物理或化学方法在玻璃表面形成纳米级结构的一种特殊玻璃这种玻璃表面具有独特的光学、机械、电学等性能，可广泛应用于光电器件、建筑节能、生物传感器等领域二、纳米结构玻璃的制备方法1. 化学刻蚀法：化学刻蚀法是制备纳米结构玻璃的主要方法之一通过在玻璃表面施加特定的化学溶液，使玻璃表面发生化学反应，形成纳米级孔洞或条纹例如，利用氢氟酸（HF）溶液对玻璃进行刻蚀，可制备出具有纳米级孔洞的玻璃2. 纳米压印技术：纳米压印技术是将纳米级图案转移到玻璃表面的方法通过在玻璃表面施加压力，使具有纳米级图案的模具与玻璃表面接触，实现图案的复制。
这种方法制备的纳米结构玻璃具有高度的一致性和可控性3. 光刻技术：光刻技术是将纳米级图案通过光刻胶转移到玻璃表面的方法首先，将光刻胶涂覆在玻璃表面，然后利用紫外光照射，使光刻胶发生光刻反应，形成纳米级图案最后，通过化学刻蚀等方法去除未曝光的光刻胶，实现图案的转移4. 纳米薄膜沉积法：纳米薄膜沉积法是将纳米级薄膜沉积在玻璃表面的方法通过物理气相沉积（PVD）或化学气相沉积（CVD）等方法，将纳米级薄膜沉积在玻璃表面，形成纳米结构三、纳米结构玻璃的结构特点1. 纳米级孔洞：纳米结构玻璃表面具有纳米级孔洞，这些孔洞可以改变光在玻璃中的传播路径，提高光传输效率2. 纳米级条纹：纳米结构玻璃表面具有纳米级条纹，这些条纹可以改变光在玻璃中的反射和折射，提高光的利用率3. 高度一致性：纳米结构玻璃的制备方法具有高度一致性，可以保证产品性能的稳定性4. 可控性：通过改变制备条件，可以实现对纳米结构玻璃性能的调控四、纳米结构玻璃的应用前景1. 光电器件：纳米结构玻璃可以应用于太阳能电池、光纤、光通信等领域，提高光传输效率2. 建筑节能：纳米结构玻璃具有优异的隔热性能，可以应用于建筑玻璃，降低建筑能耗3. 生物医学：纳米结构玻璃可以应用于生物传感器、药物载体等领域，提高生物医学器件的性能。
4. 航空航天：纳米结构玻璃具有优异的耐高温、耐腐蚀性能，可以应用于航空航天领域总之，纳米结构玻璃作为一种具有广泛应用前景的新型材料，其制备方法、结构特点和应用领域都在不断拓展随着纳米技术的不断发展，纳米结构玻璃将在各个领域发挥越来越重要的作用第二部分 表面改性技术分类关键词关键要点化学气相沉积（CVD）表面改性1. 化学气相沉积技术通过在纳米结构玻璃表面沉积一层或多层薄膜，实现对表面的改性这种方法能够提供优异的化学稳定性和机械性能2. CVD技术能够实现多种材料沉积，如SiO2、Si3N4、TiO2等，这些薄膜能够增强玻璃表面的耐腐蚀性、耐磨性和抗污性3. 随着纳米技术的发展，CVD技术正趋向于小型化和自动化，以满足高精度和高效率的表面改性需求等离子体处理表面改性1. 等离子体处理通过在玻璃表面引入等离子体，激活表面分子，从而改变其化学成分和物理结构2. 这种方法能够引入功能性官能团，如羟基、羧基等，提高玻璃表面的亲水性和生物相容性3. 等离子体处理技术具有环保、高效、可控等优点，是表面改性的前沿技术之一物理气相沉积（PVD）表面改性1. 物理气相沉积技术通过高能粒子轰击玻璃表面，使表面原子蒸发并在玻璃表面重新沉积，形成改性层。
2. PVD技术能够沉积多种金属和非金属材料，如金、银、铝等，用于提高玻璃表面的导电性和反射率3. 随着薄膜技术的发展，PVD技术在纳米结构玻璃表面改性中的应用越来越广泛阳极氧化表面改性1. 阳极氧化技术通过在玻璃表面施加电压，使玻璃表面发生氧化反应，形成一层氧化膜2. 这种方法能够显著提高玻璃表面的硬度和耐磨性，同时保持其透明性3. 阳极氧化技术在电子、光学和建筑材料等领域有着广泛的应用前景光刻技术表面改性1. 光刻技术通过在纳米结构玻璃表面形成图案，实现对特定区域的表面改性2. 这种方法可以精确控制改性区域的尺寸和形状，提高表面改性的针对性和效率3. 随着纳米技术的发展，光刻技术在表面改性领域的应用正逐渐向亚微米甚至纳米尺度发展生物活性表面改性1. 生物活性表面改性通过引入生物相容性材料，如羟基磷灰石（HA）等，使玻璃表面具有生物活性2. 这种表面改性方法能够提高玻璃材料的生物相容性和骨整合性，适用于生物医用材料3. 随着生物医学领域的发展，生物活性表面改性技术的研究和应用正日益受到重视纳米结构玻璃表面改性技术分类随着纳米技术的飞速发展，纳米结构玻璃作为一种新型功能材料，在光学、电子信息、生物医学等领域具有广泛的应用前景。
纳米结构玻璃的表面改性技术是实现其功能化的关键环节，本文将对其表面改性技术进行分类与综述一、物理法改性物理法改性是通过物理作用改变纳米结构玻璃表面性质的方法，主要包括以下几种：1. 纳米压印技术：利用纳米压印模板将纳米结构转移到玻璃表面，形成所需的图案该方法具有高精度、低成本、环保等优点研究表明，纳米压印技术在制备纳米结构玻璃方面具有较好的应用前景2. 纳米刻蚀技术：通过激光、离子束等手段对玻璃表面进行刻蚀，形成纳米级结构纳米刻蚀技术具有精度高、可控性好等优点，广泛应用于纳米结构玻璃的制备3. 纳米划痕技术：利用纳米划针在玻璃表面划出纳米级线纹，形成所需的纳米结构纳米划痕技术具有简单易行、可控性好等优点，是一种实用的纳米结构玻璃表面改性方法二、化学法改性化学法改性是通过化学反应改变纳米结构玻璃表面性质的方法，主要包括以下几种：1. 化学气相沉积法（CVD）：将含有纳米结构的气体或前驱体在玻璃表面沉积，形成所需的纳米结构CVD技术具有可控性好、沉积速度快等优点，是制备高质量纳米结构玻璃的重要方法2. 溶胶-凝胶法：通过溶胶-凝胶反应，将纳米材料分散到玻璃表面，形成所需的纳米结构溶胶-凝胶法具有操作简便、成本低等优点，广泛应用于纳米结构玻璃的表面改性。
3. 混合酸刻蚀法：将玻璃表面浸入混合酸溶液中，通过酸刻蚀作用形成纳米结构混合酸刻蚀法具有可控性好、成本低等优点，是一种实用的纳米结构玻璃表面改性方法三、电化学法改性电化学法改性是利用电化学原理改变纳米结构玻璃表面性质的方法，主要包括以下几种：1. 电化学氧化还原法：通过在玻璃表面施加电场，使氧化还原反应发生，从而改变表面性质电化学氧化还原法具有操作简单、成本低等优点，在纳米结构玻璃表面改性中具有较好的应用前景2. 电化学沉积法：通过电化学反应在玻璃表面沉积纳米材料，形成所需的纳米结构电化学沉积法具有可控性好、沉积速度快等优点，是一种实用的纳米结构玻璃表面改性方法四、生物法改性生物法改性是利用生物材料或生物技术对纳米结构玻璃表面进行改性，主要包括以下几种：1. 生物矿化法：利用生物矿物沉积作用，将纳米材料沉积到玻璃表面，形成所需的纳米结构生物矿化法具有绿色、环保、成本低等优点，在纳米结构玻璃表面改性中具有较好的应用前景2. 生物转化法：利用生物酶或微生物的转化作用，将纳米材料转化为所需的纳米结构生物转化法具有操作简便、成本低等优点，是一种实用的纳米结构玻璃表面改性方法综上所述，纳米结构玻璃表面改性技术分类涵盖了物理法、化学法、电化学法和生物法等多种方法。
这些方法各有优缺点，可根据具体需求选择合适的表面改性技术，以实现纳米结构玻璃的功能化随着纳米技术的不断发展，纳米结构玻璃表面改性技术将不断取得突破，为纳米结构玻璃的应用提供有力支持第三部分 纳米涂层制备方法关键词关键要点化学气相沉积法（CVD）1. 通过在高温下使用气态前驱体，与玻璃表面发生化学反应，形成纳米涂层2. CVD技术可精确控制涂层的厚度和成分，适用于复杂纳米结构制备3. 研究表明，CVD法在纳米结构玻璃表面改性中具有较高的涂覆效率和稳定性溶液化学法1. 利用溶液中的化学物质与玻璃表面发生吸附、络合或化学反应，形成纳米涂层2. 溶液化学法操作简便，成本低廉，适合大规模生产3. 通过调节溶液的pH值、浓度和时间等参数，可以优化涂层的性质和结构等离子体处理1. 利用等离子体能量激发玻璃表面的活性位点，促进纳米涂层的形成2. 等离子体处理可以提高涂层的附着力，增强其耐腐蚀性能3. 研究发现，等离子体处理与化学气相沉积法结合，可以进一步提高纳米涂层的质量溶胶-凝胶法1. 通过溶胶-凝胶过程，将前驱体溶液转化为凝胶，然后干燥和热处理得到纳米涂层2. 该方法适用于多种无机材料，包括玻璃、氧化物等，具有广泛的适用性。
3. 溶胶-凝胶法可以精确控制涂层的组成和结构，实现多功能纳米涂层的制备物理气相沉积法（PVD）1. 通过物理过程，如溅射、蒸发或离子束技术，将材料沉积到玻璃表面形成纳米涂层2. PVD法具有较高的沉积速率和良好的均匀性，适用于大规模生产3. 研究表明，PVD法在纳米结构玻璃表面改性中具有优异的稳定性和耐磨性激光诱导化学气相沉积法（LICVD）1. 利用激光束激发气态前驱体，在玻璃表面形成纳米涂层2. LICVD法结合了激光的高能量密度和化学气相沉积的优点，具有快速、高效的特点3. 研究发现，LICVD法在纳米结构玻璃表面改性中可实现复杂三维结构的制备纳米结构玻璃表面改性技术的研究与应用在光学、微电子、生物医学等领域具有广泛的应用前景其中，纳米涂层的制备方法对纳米结构玻璃的性能影响至关重要本文将详细介绍几种常见的纳米涂层制备方法，包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶胶-凝胶法、磁控溅射法和喷雾沉积法等一、物理气相沉积（PVD）物理气相沉积是一种常用的纳米涂层制备方法，通过高能粒子（如离子、电子）对靶材进行轰击，使靶材表面蒸发并沉积在基材表面PVD技术主要包括以下几种：1. 真空镀膜：在真空环境中，利用热蒸发或电子束蒸发等方法使靶材蒸发，沉积在基材表面形成涂层。
2. 离子束增强沉积：通过离子束轰击靶材，加速蒸发过程，提高沉积速率和涂层质量3. 离子束辅助沉积：在PVD过程中，利用离子束轰击靶材和基材，改善涂层与基材之间的结合力二、化学气相沉积（CVD）化学气相沉积是一种利用气体在高温下发生化学反应，使靶材表面沉积形成涂层的方法CVD技术具有以下特点：1. 涂层成分可控：通过调整反应气体种类和比例，可以制备出具有特定化学成分和结构的涂层2. 涂层厚度均匀：CVD过程在基材表面形成均匀的薄膜3. 涂层附着力强：CVD涂层与基材之间具有较好的化学。
