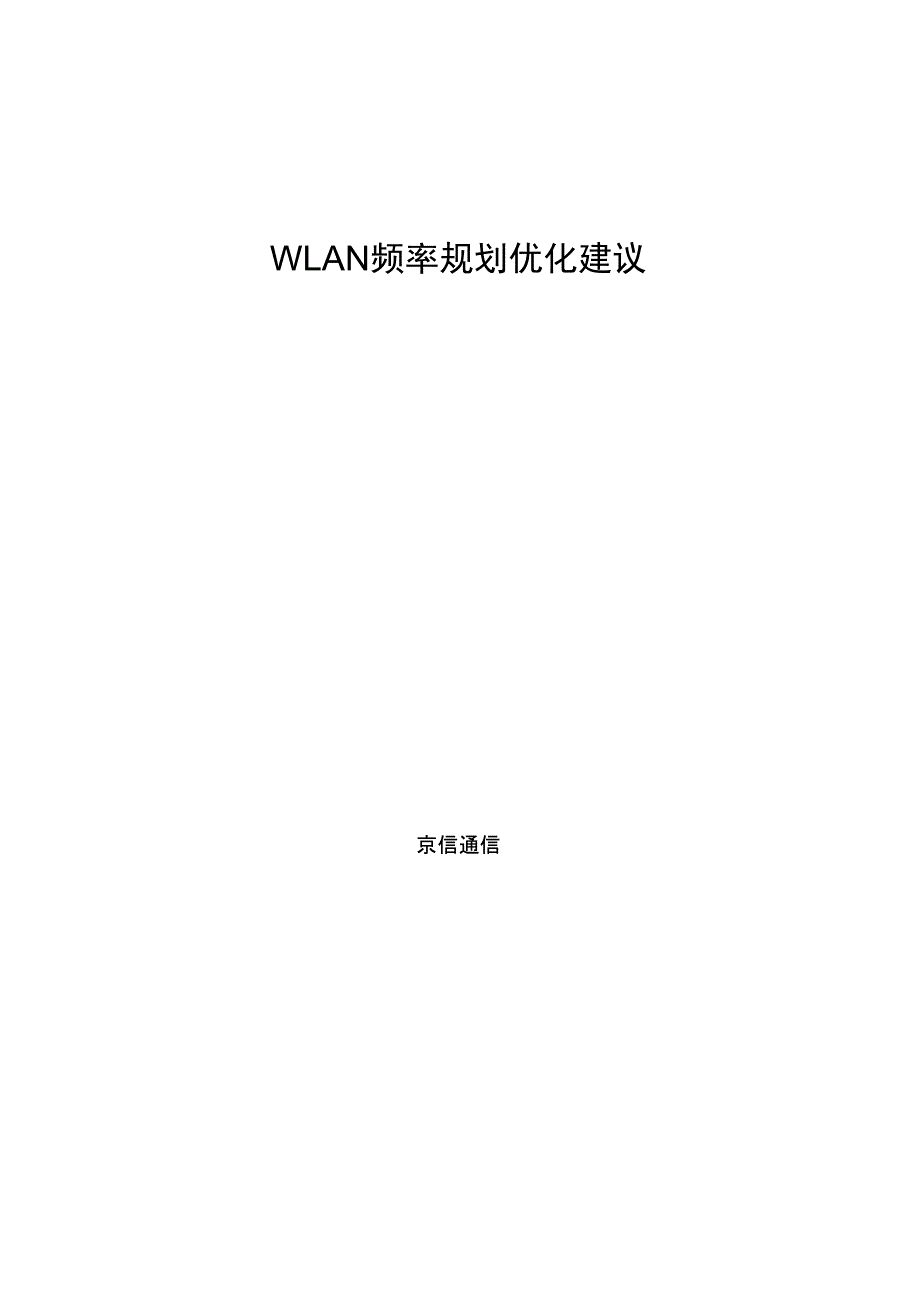

WLAN频率规划优化建议京信通信_・2.4GHz频段概述根据IEEE802.11b/g协议及国家相关标准的规定，WLAN工作频段为2.4GHz~2.8435GHz，其中共划分13个信道，每信道所占频宽为22MHz如下图所示：空4CH瀬殷信道分1R亲佶遺中心錢亭|MHz>信道底舞高塢藝审何H即124I23口1/2^23224172406/2428324222411/2433424272416/243852432242U2443G24372426/2448724422431/245324-472-d924522-441/24£31024571124622^31/2-4731224672456/24781324722461/2403但是这13个信道相互重叠，只有频点中心频率相差22MHz以上才能保证频点之间相互不重叠而产生干扰所以只有三个频点可以在同一热点使用一般情况下使用1、6、11信道在分配信道时尽量错开分配这三个频点，使其重叠区域的信号不受同频干扰频点重叠情况如下图所示：2.41724272.43724472.457246724^2Z4222W?.44224^224^2247224&1综上所述，wlan频率分配原则有以下几方面：1・原则上米用同一频点组中的三个不重叠频点进行频点规戈—般情况下采用1、6、11三个频点。
2 .相邻覆盖区的AP不能使用相同频点相同频点通过间隔较远距离或建筑物隔断增加同频隔离度，避免同频干扰部分热点考虑整体容量，在满足载干比要求的情况下增加AP数量，采用频点紧凑复用的方式增加容量1.WLAN频率规划平面规划根据站点实际情况来选择wlan频点使用策略根据wlan网络的覆盖方式，可以分为室外覆盖、室内放装、室内合路室内分布系统等方式1.室外覆盖方式室外覆盖方式一般采用定向天线，针对覆盖区域定向覆盖，频率规划需要将相临覆盖区域采用不同信道覆盖以避免覆盖区产生同频干扰而造成网络质量下降2.室内放装方式室内放装方式又分为中小型空间和大型空间中小型空间需要布放AP数量少，易规划，按照1、6、11排列规划即可如下图：大型空旷区域需要三个以上的AP时，按照每个AP覆盖半径30米采用空间间隔的方法实现1、6、11三个频点的频率重复利用其理想情况如下图所示：对于大型有阻挡物的区域，要根据阻挡物情况充分利用阻挡物实现三个信道的重复利用3.室内合路室分系统方式合路室内分布方式，wlan信号是从室内分布天线输出，需要根据天线布放情况选择合路点，对整体网络做信道规划原则上是从支路合路，每台AP所带天线相对集中。
这样频率规划也可以更容易以走廊两旁为房间的建筑模式为例，其信道规划如下图所示：立体规划在平面规划时，还要考虑相邻楼层之间的干扰问题，即立体规划由于wlan信号工作在2.4GHz频段，自由空间衰耗大，跨楼层基本可以将信号衰耗完毕但是在建筑物外围靠窗位置、靠走廊两头位置还是有一定程度的信号外泄由于室内信号覆盖一般是天线从顶部向下辐射，所以下层靠近建筑物边缘区域地带还是能搜索到上层设备信号的所以针对一个热点，需要立体考虑规划频率其规划方式同样适用于空间间隔的方法首先针对边缘地带作为一个平面来规划，完毕之后针对每一层作为平面，在边缘地带频率规划确定的情况下整体规划单楼层如下图所示：—1AF11V一〒蔔n+2层—AP3In十1层AP4J—■16I电1丨AP5:1AP61■■口层——1三苣11其他方式进行WLAN®率优化由于无线环境非常的复杂，可能同一热点存在两家以上运营商做了WLAN覆盖，但是WLAN频率为公用频率，这就存在了信源设备多但可用频率少的情况，再加上外界的一些无线路由器、蓝牙设备等同频段设备的干扰，使本来就短缺的频点更加难以规划在这种复杂场景要考虑更多因素和方法:.可以采用小功率AP放装覆盖，减小单信源覆盖面积，可以更有效、更方便的规划信道。
必要时候还可以降低AP发射功率，来实现降低干扰采用定向天线，进行有针对性的纵深覆盖可以有效的将频率规划控制在方向方位上从而来达到降低干扰的目的。
