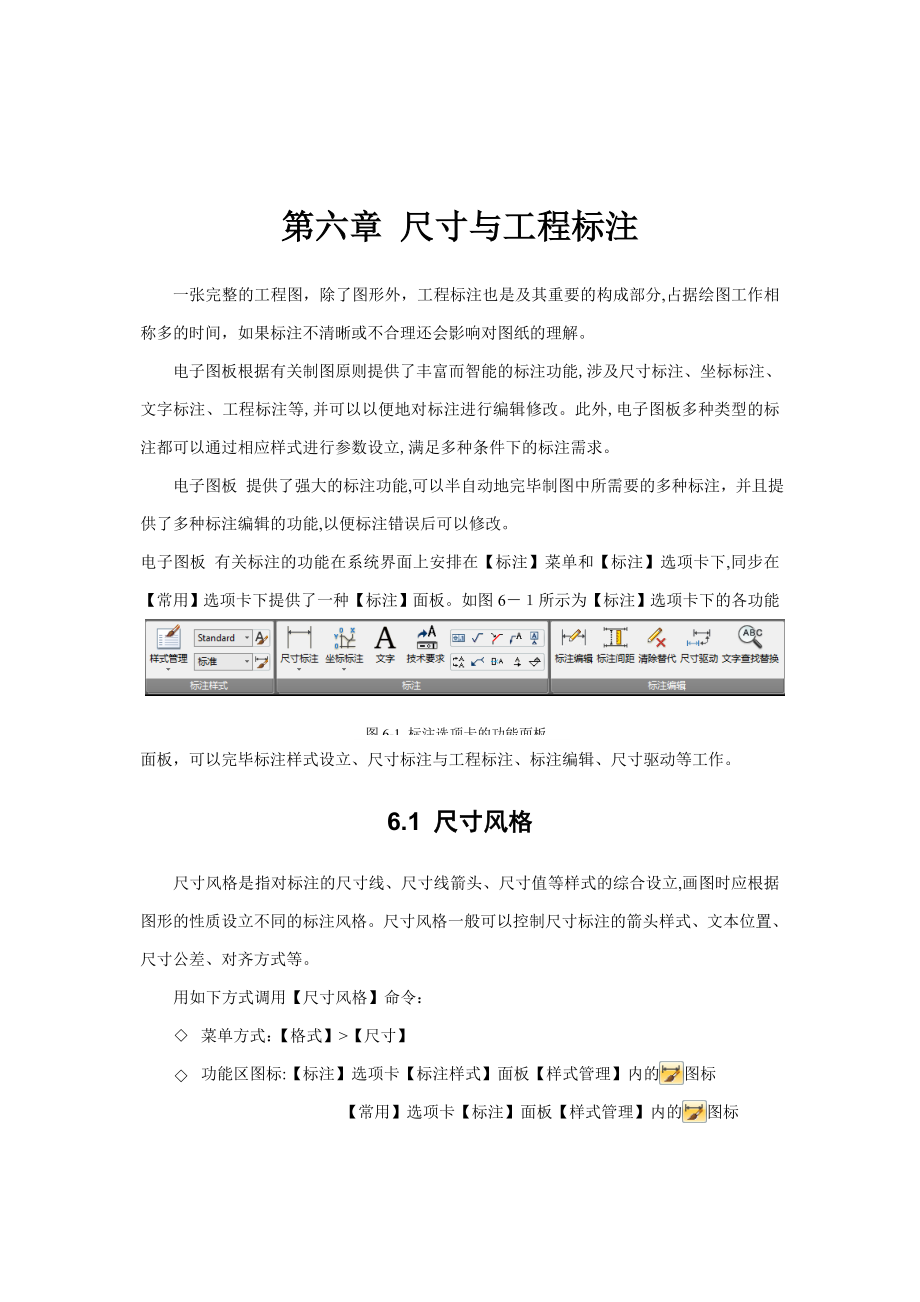

第六章 尺寸与工程标注一张完整的工程图，除了图形外，工程标注也是及其重要的构成部分,占据绘图工作相称多的时间，如果标注不清晰或不合理还会影响对图纸的理解电子图板根据有关制图原则提供了丰富而智能的标注功能,涉及尺寸标注、坐标标注、文字标注、工程标注等,并可以以便地对标注进行编辑修改此外,电子图板多种类型的标注都可以通过相应样式进行参数设立,满足多种条件下的标注需求电子图板 提供了强大的标注功能,可以半自动地完毕制图中所需要的多种标注，并且提供了多种标注编辑的功能,以便标注错误后可以修改图6-1 标注选项卡的功能面板电子图板 有关标注的功能在系统界面上安排在【标注】菜单和【标注】选项卡下,同步在【常用】选项卡下提供了一种【标注】面板如图6－１所示为【标注】选项卡下的各功能面板，可以完毕标注样式设立、尺寸标注与工程标注、标注编辑、尺寸驱动等工作6.1 尺寸风格尺寸风格是指对标注的尺寸线、尺寸线箭头、尺寸值等样式的综合设立,画图时应根据图形的性质设立不同的标注风格尺寸风格一般可以控制尺寸标注的箭头样式、文本位置、尺寸公差、对齐方式等用如下方式调用【尺寸风格】命令：◇ 菜单方式：【格式】>【尺寸】◇ 功能区图标:【标注】选项卡【标注样式】面板【样式管理】内的图标 【常用】选项卡【标注】面板【样式管理】内的图标◇ 命令方式:StyleDｉｍ、DimＰara、DSＴ此外电子图板还可以通过【样式管理】功能管理尺寸风格。
在命令行输入“StyleＤim”，启动【尺寸风格】命令，系统打开如图６-２所示的【标注风格设立】对话框,在该对话框中，可以设立【直线和箭头】、【文本】、【调节】、【单位】、【换算单位】、【公差】、【尺寸形式】等选项如下基于图6-2分别简介各控件的功能与设立措施6.1.１ 设立尺寸风格1． 直线与箭头选项卡（1） 尺寸线组图6-2 标注风格设立对话框① 颜色:设立尺寸线颜色,默觉得ByBlock,可以从列表框提供的多种颜色中选择，也可从中选择【其她】，打开【颜色拾取】对话框，从中选用【原则】颜色或【定制】颜色图6-4 关闭左侧尺寸线图6-3 不同的延伸长度② 延伸长度:当尺寸线在尺寸界线外侧时,尺寸界线外侧延伸的尺寸线长度，默觉得６ｍm，如图6－３所示③ 尺寸线：分为左尺寸线、右尺寸线,设立与否显示尺寸线的左半部分或右半部分，如图6-4所示2) 尺寸界线组① 颜色：设立尺寸界线的颜色,设立方式同尺寸线颜色,缺省值ByＢlｏck图6-6不同的起点偏移量图6-5不同的超过尺寸线长度② 超过尺寸线:指尺寸界线超过尺寸线的长度,如图6-5所示③ 起点偏移量：指尺寸界线距离被标注对象的距离,重要是针对线性尺寸，如图６-6所示。
④ 左边界线、右边界线：与否画出尺寸边界线，如图6-7所示(3) 箭头有关组a) 不关闭 b) 关闭左边界线 c) 关闭右边界线图6-7 尺寸界线关闭状况a) 箭头 b) 无箭头 c) 斜线 d) 圆点图6-8 箭头类型的选择① 箭头1、箭头2：设立标注箭头的类型，涉及箭头、斜线、圆点等多达2０种的箭头形式，以适应不同的需要,如图6-８所示② 引线箭头：设立使用【引出阐明】标注时箭头的类型③ 箭头大小：设立箭头的长度,默觉得4ｍm2. 文本选项卡图6-9 文本选项卡 【文本】选项卡用于设立标注文字,如图6－9所示1） 文本外观组① 文本风格： 设立尺寸标注采用何种文本风格,默认有【原则】和【机械】两种文本风格可供选择顾客可以在尺寸风格、引线风格、形位公差风格、粗糙度风格、焊接符号风格、基准代号风格、剖切符号风格、序号风格、明细表风格中使用各自不同的文本风格顾客可使用TｅxtPaｒａ命令或StyleText命令建立自己的文本风格,详见【6.6.1文本风格设立】② 文本颜色：设立尺寸标注文本的颜色③ 文字字高:设立文字大小，字高的单位是mm。
此处如果设立为０,则表达标注文字的字高与【文本风格】中设立的字高一致④ 文本加框：勾选【文本加框】复选框，标注的尺寸值加一矩形边框勾此时【带有间隙】复选框激活,勾选该复选框设立边框与尺寸线之间与否留有间隙，【边框大小】中可以设立与【字高有关】还是与【距尺寸线有关】ﻩ (2) 文本位置组① 一般文本垂直位置:设立标注文本相对于尺寸线的位置,有【尺寸线上方】、【尺寸线中间】、【尺寸线下方】三个选项，如图6-10所示图6-10 多种标注文字位置② 角度文本垂直位置:设立角度标注文本相对于尺寸线的位置,有【尺寸线上方】、【尺寸线中间】、【尺寸线下方】三个选项③ 距尺寸线: 设立当标注文字在尺寸线上方或尺寸线下方时,标注文字离尺寸线的距离ﻩﻩ(3) 文本对齐方式组① 一般文本:有【平行于尺寸线】、【保持水平】、【ISＯ原则】三种选择② 角度文本：也有【平行于尺寸线】、【保持水平】、【ISO原则】三种选择国内制图原则规定角度标注时文字保持水平,且在尺寸线中间③ 公差：设立公差的对齐方式，有【底对齐】、【顶对齐】、【中间对齐】尺寸标注的立即菜单中也有【文本对齐方式】选项，在标注时可根据需要选择不同的方式。
3． 调节卡【调节】选项卡用于设立特殊状况下,标注文本、尺寸线、箭头的解决措施 ，如图6－11所示1） 调节选项组一般电子图板 将标注文本放在尺寸界线之间,当尺寸界线内放不下文字和箭头时,则标注文字被放置在尺寸界线之外调节选项控制文字和箭头采用什么样的方式移出尺寸界线可以设立从边界线内移出“文字或箭头，取最佳效果”、移出“文字”、移出“箭头”、移出“文字和箭头”、移出“文字始终在边界线内”,勾选“若不能放在边界线内则不绘制箭头”,则在尺寸边界内不绘制箭头图6-11 调节选项卡(２) 文本位置组a) 尺寸线旁边 b) 尺寸线上方，不带引出线 c) 尺寸线上方，带引出线图6-12 尺寸文本位置 此选项设立的是当标注文字不在缺省位置时,文字标注的位置与引线的显示方式,如图6－12所示ﻩ (3) 比例组标注总比例是指标注时文字大小和箭头大小与否进行缩放不小于1，按设立的比例进行放大，不不小于1,按设立的比例进行缩小4) 优化组取消勾选【在尺寸界线间绘制尺寸线】复选框，则在尺寸界线间不绘制尺寸线4． 单位选项卡【单位】选项卡用于设立与标注单位有关的选项,如图6-1３所示 ﻩ(1） 线性标注组① 单位制：设立绘图的单位制，有【十进制】、【英制】、【分数】和【科学计数】。
② 精度：标注主单位中显示的小数位数精度格式与选定的单位格式关联③ 分数格式：当单位制设立为【分数】时,此处设立分数的显示形式,有【竖直】、【倾斜】和【水平】图6-13 单位选项卡④ 小数分隔符：设立采用什么样的小数分隔符,有【逗号】、【句点】、【空格】三种形式⑤ 小数圆整单位：为除“角度”之外的所有标注类型设立标注测量值的舍入规则若此处填入 0.25,则所有标注距离都以 0.2５ 为单位进行舍入如果输入 1.0，则所有标注距离均舍入为最接近的整数小数点后显示的位数取决于“精度”设立⑥ 度量比例:这里控制的是线性尺寸测量的比例因子,标注的尺寸为系统测量所得尺寸乘以比例因子,但对角度无效如实际尺寸为10, 若度量比例为2, 则标注为２0该项设立可用于英制和SI长度单位换算,例如将用英制标注的图纸换算成SＩ制标注，比例设为２5.4即可2) 零压缩组控制标注中数字“０”的显示若勾选了【前缀】复选框,当尺寸不不小于1时，不显示小数点前面的0，如测量实际值为0．２５，则显示为“．25”；若勾选【后缀】复选框,非零数字末位的0不被显示，如实际测量为３.10３,若显示2位精度,则显示为3.１，若不勾选【后缀】,则为3．10。
(3) 角度标注组① 单位制:控制角度以【度分秒】的形式显示还是以【度】的小数形式显示，也可以【弧度】或【百分度】形式显示,显示时弧度背面加“r”,百分度背面加“g”；② 精度:设立角度标注的小数位数可以精确到小数点后５位③ 补齐度分秒：勾选该复选框，在用度分秒方式标注时,会补齐度分秒如有一角度为5０°2４",勾选该项后将显示为50°0'24"５. 换算单位选项卡【换算单位】选项卡用于指定标注测量值中换算单位的显示并设立其格式和精度如图6-１4所示图6-14 换算单位选项卡只有勾选【显示换算单位】复选框,其下的各项控件才被激活，可以设立换算单位的【单位制】、【精度】、【零压缩】、【显示位置】等参数 换算单位组用于显示和设立除角度之外的所有标注类型的目前换算单位格式1) 单位制:设立换算单位的单位格式涉及十进制、分数、英制、科学计数等2) 精度:设立换算单位中的小数位数３) 换算比例系数:指定一种乘数,作为主单位和换算单位之间的换算因子使用例如,要将英寸转换为毫米，请输入25.４此值对角度标注没有影响,并且不会应用于舍入值或者正、负公差值3） 尺寸前缀:在换算标注文字中涉及前缀。
可以输入文字或使用控制代码显示特殊符号例如，输入控制代码%c显示直径符号输入的前缀将替代所有默认前缀4） 尺寸后缀：在换算标注文字中涉及后缀可以输入文字或使用控制代码显示特殊符号,输入的后缀将替代所有默认后缀５) 小数圆整单位:设立除角度之外的所有标注类型的换算单位的舍入规则6) 零压缩：控制与否严禁输出前导零和后续零7) 显示位置:控制标注文字中换算单位的位置，可以放在“主单位背面”或“主单位下面”6. 公差选项卡【公差】选项卡控制标注文字中公差的格式及显示,如图6－15所示1) 公差组图6-16 尺寸形式选项卡控制标注文字中公差的文字高度及显示精度精度】用于设立尺寸偏差的精确度,图6-15 公差选项卡可以精确至小数点后5位，【高度比例】用于设立目前公差文字相对于基本尺寸的高度比例；【零压缩】用于控制与否严禁输出前导零和后续零2） 换算值公差组设立换算公差单位的格式精度】用于显示和设立换算单位公差的小数位数，【零压缩】控制与否严禁输出前导零和后续零7. 尺寸形式选项卡【尺寸形式】选项卡用于控制弧长标注和引出点等参数，如图6-16所示a) 边界线垂直于弦长 b) 边界线放射弧长符号在文字上面 弧长符号在文字左边图6-17 圆弧标注的不同形式(1） 弧长标注形式:设立弧长标注的边界线形式。
有【边界线垂直于弦长】和【边界线放射】两个选项,如图6-17所示2) 弧长符号形式：设立弧长标注符号形式，有【位于文字上面】和【位于文字左面】两种形式,如图6-1７所示3) 引出点形式：设立尺寸标注引出点形式，可以设立无引出点和有引出点４） 锥度符号颜色:设立锥度标注时的锥度符号颜色6．1.2 管理标注风格【标注风格】对话框中的各按钮用于标注风格的管理1. 设为目前单击【设为目前】按钮，将【尺寸风格】列表框中所选的尺寸风格设立为目前标注风格,后来标注的尺寸虽然用该风格，直至再次修改目前风格为止在【尺寸风格】列表框中,右键单击选中的风格,在弹出的菜单中选择【设为目前】也可2． 新建风格图6-18 新建风格对话框单击【新建】按钮，一方面弹出一种提示框，询问“新建风格后将自动保存,确认新建吗?”,单击。
