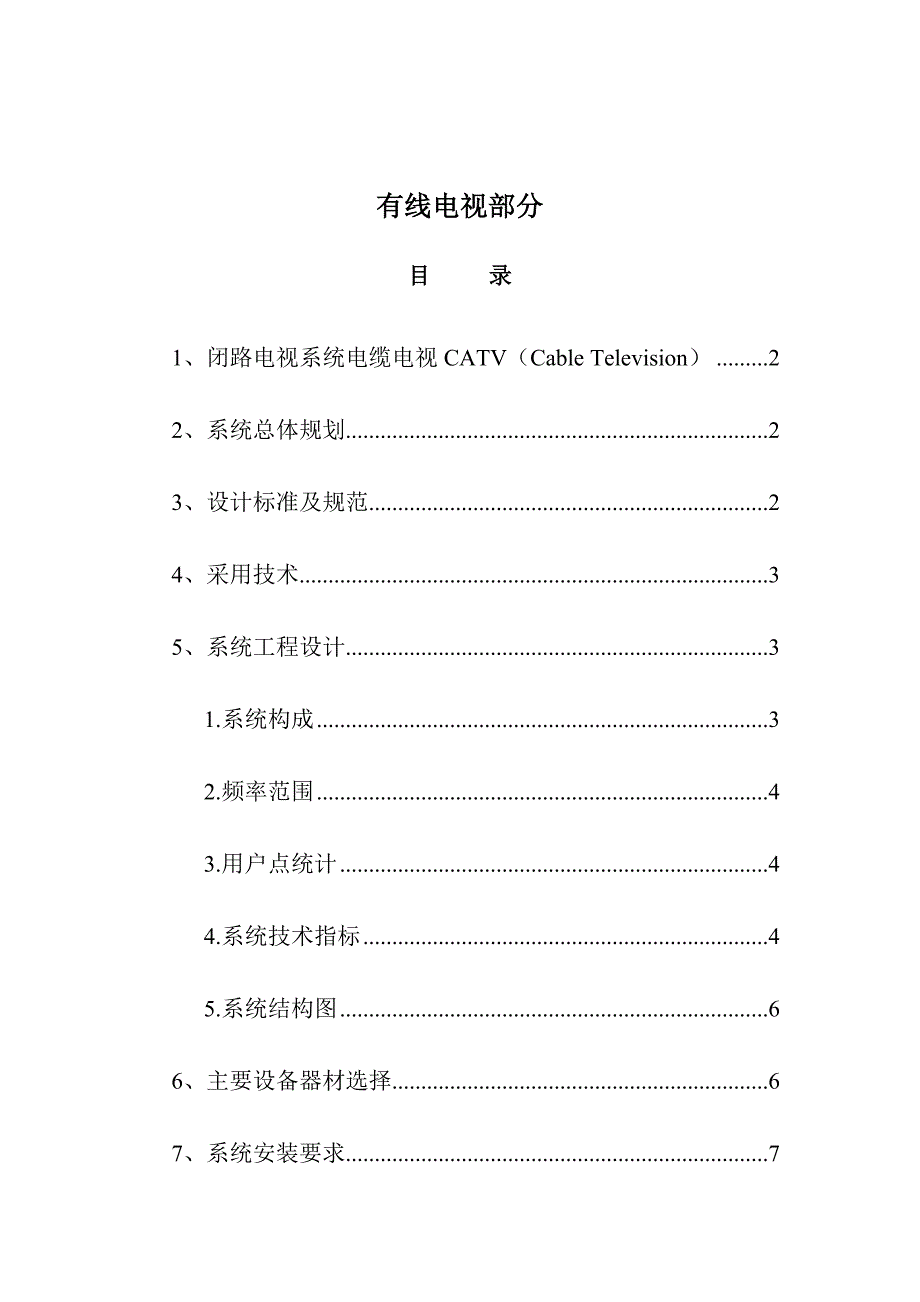

有线电视部分目 录1、闭路电视系统电缆电视CATV（Cable Television） 22、系统总体规划 23、设计标准及规范 24、采用技术 35、系统工程设计 31.系统构成 32.频率范围 43.用户点统计 44.系统技术指标 45.系统结构图 66、主要设备器材选择 67、系统安装要求 71、闭路电视系统电缆电视CATV（Cable Television） 按照广播电影电视部关于有线电视的有关技术政策，要求特大城市、大城市行政区域有线电视网络建设采用550MHZ以上系统；中小城市行政区域有线电视应采用400MHZ以上系统2、系统总体规划本系统为全频道系统，机房设在楼顶屋面层由于目前福州市有线电视网络系统采用的是550MHZ邻频传输系统，在不久的将来还将进行扩容，因此本设计方案在技术上采用国际上先进的750M邻频传输技术本系统分配网络布线方法采用星形走线法，所有终端连线均汇至弱电井，再由分支、分配器接入主干线3、设计标准及规范国家标准：GB6510—86广电部标准：GYIT121--95，GYIT106—93民用建筑电缆电视系统工程技术规范4、采用技术电视信号经变频调制图像和伴音的载波信号，经邻频处理向有线系统输送射频信号。
最大输出电平可达120dB系统传输采用最先进的750M邻频传输技术，对电视信号经过邻频技术处理，保正在每个收视点均能做到画面清晰、伴音宏亮，终端电平在70±5db之间整个系统采用并联式结构进行电视信号分配，以避免某一终端出现故障而影响系统正常运行5、系统工程设计1.系统构成本系统优选国际最先进的750M邻频系统，由垂直系统和子分配系统构成，终端分布各层（信息点数量见统计表）系统前端留有充分的扩展容量，以便以后接入卫星电视2.频率范围 本系统频率范围为30i750MHZ邻频传输 节目源有线电视卫视及自办节目频率范围MHZ40-550600-7503.用户点统计 楼层 四层终端点数 用户没有明确的数量，我公司只做主干布线到楼层 终端点数表 （用户暂时未定）4.系统技术指标 图像等级4级电平70!5dbuv载噪比|43db载波互调比|54db5.系统结构图 有线电视网络分配图 6、主要设备器材选择本系统主要设备的选型是根据系统的基本条件（环境温度、工作频道数、传输的最大距离）来选定的，因此本系统所有关键性设备如放大器材等采用进口原装设备配以高性能分支分配器。
终端选用国优名牌插座，传输电缆使用低耗高性能的高物理发泡同轴电缆，穿金属桥架暗装7、系统安装要求1、为了保证系统整体接地，接收天线与接收机房应和建筑保持良好的接地2、传输系统的电缆敷设要求；大楼在每一楼层的同一地点都设计有弱电室及电缆井，因此本系统中的垂直主干电缆可以很方便地利用弱电室的电缆井来穿过建筑物电缆井的选择使得干线走 线非常灵活各楼层的电缆采用内部走线法，即每层的水平电缆都从相应的弱电室中引出具体要求按有线电视安装规范办理3、所有功分、放大、分配单元均安装在金属盒内4、各信息点终端安装于靠窗的墙体下部，采用埋入式插座直接安装在于墙上；其旁边20cm处有一个三线单相电源插座；信息插座的低边沿线距地水平面30cm，信息插座与电源插座顶边（或底边）在同一水平线上，以美观为准如下图所示 8、设备清单序号设备名称设备型号单位数量备注1放大器只12分配器306只23分支器410只134同轴电缆SYV-75批1。
