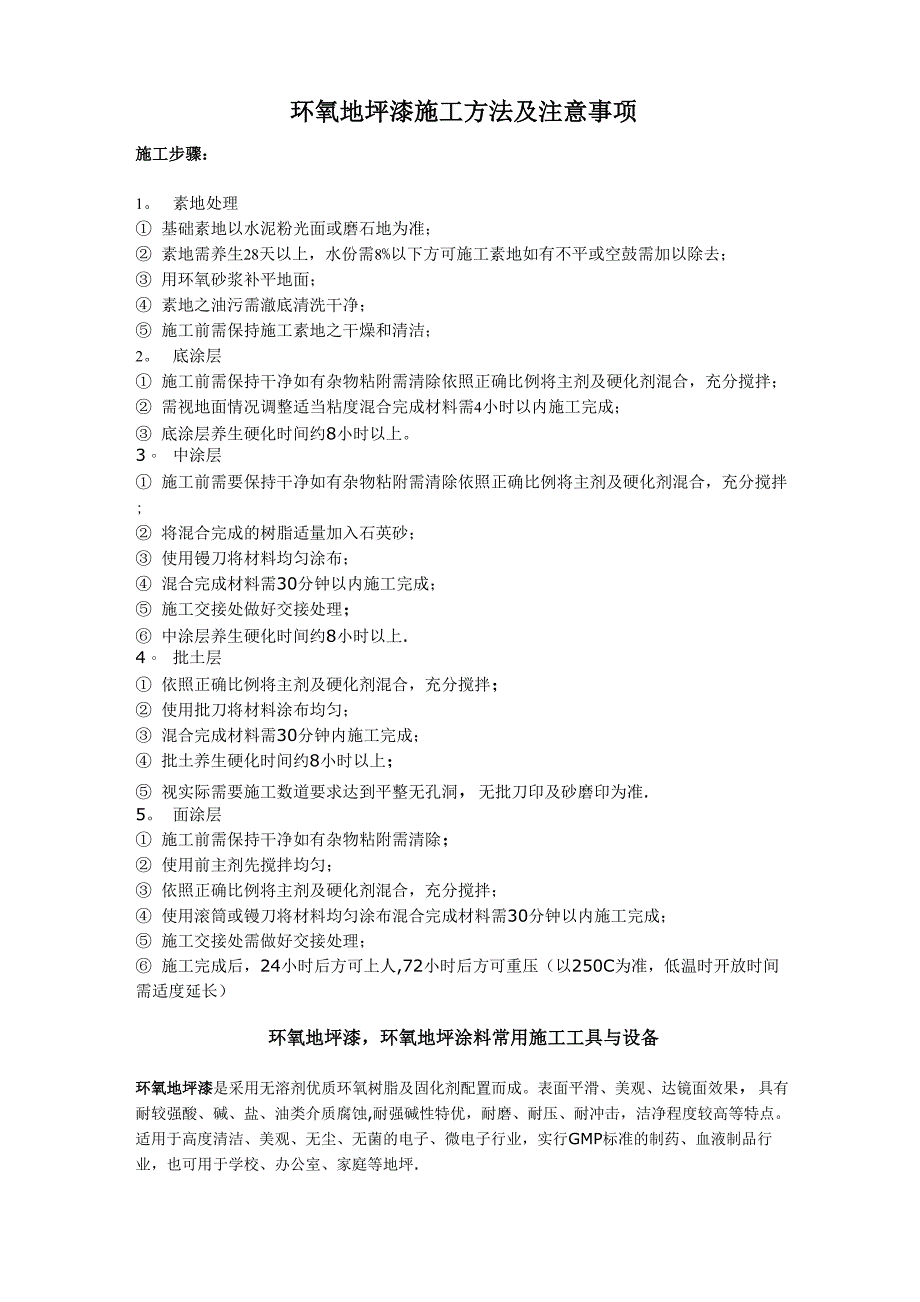

环氧地坪漆施工方法及注意事项施工步骤：1 素地处理① 基础素地以水泥粉光面或磨石地为准；② 素地需养生28天以上，水份需8%以下方可施工素地如有不平或空鼓需加以除去；③ 用环氧砂浆补平地面；④ 素地之油污需澈底清洗干净；⑤ 施工前需保持施工素地之干燥和清洁；2 底涂层① 施工前需保持干净如有杂物粘附需清除依照正确比例将主剂及硬化剂混合，充分搅拌；② 需视地面情况调整适当粘度混合完成材料需4小时以内施工完成；③ 底涂层养生硬化时间约8小时以上 中涂层① 施工前需要保持干净如有杂物粘附需清除依照正确比例将主剂及硬化剂混合，充分搅拌;② 将混合完成的树脂适量加入石英砂；③ 使用镘刀将材料均匀涂布；④ 混合完成材料需30分钟以内施工完成；⑤ 施工交接处做好交接处理；⑥ 中涂层养生硬化时间约8小时以上.4 批土层① 依照正确比例将主剂及硬化剂混合，充分搅拌；② 使用批刀将材料涂布均匀；③ 混合完成材料需30分钟内施工完成；④ 批土养生硬化时间约8小时以上；⑤ 视实际需要施工数道要求达到平整无孔洞，无批刀印及砂磨印为准.5 面涂层① 施工前需保持干净如有杂物粘附需清除；② 使用前主剂先搅拌均匀；③ 依照正确比例将主剂及硬化剂混合，充分搅拌；④ 使用滚筒或镘刀将材料均匀涂布混合完成材料需30分钟以内施工完成；⑤ 施工交接处需做好交接处理；⑥ 施工完成后，24小时后方可上人,72小时后方可重压（以250C为准，低温时开放时间 需适度延长）环氧地坪漆，环氧地坪涂料常用施工工具与设备环氧地坪漆是采用无溶剂优质环氧树脂及固化剂配置而成。
表面平滑、美观、达镜面效果，具有 耐较强酸、碱、盐、油类介质腐蚀,耐强碱性特优，耐磨、耐压、耐冲击，洁净程度较高等特点 适用于高度清洁、美观、无尘、无菌的电子、微电子行业，实行GMP标准的制药、血液制品行 业，也可用于学校、办公室、家庭等地坪.环氧地坪漆在施工过程中,拥有先进的基面处理设备、涂装施工工具及质量控制仪器是创造 优良地坪漆工程的有力武器环氧地坪漆，环氧地坪涂料常用施工工具与设备，据介绍，主要包 括以下几个方面：一、 基面处理设备1、 磨削机：装配金刚研磨刀，用于混凝土、水磨石、硬化耐磨地面、大理石等基材表面打磨处 理.2、 便携式磨削机：用于小面积混凝土、水磨石、硬化耐磨地面、大理石等基材表面或边角部位 打磨处理，亦可用于去除小面积的旧漆和油污层3、 铣刨机：用于铣刨去除旧漆层、油污层等4、 抛丸设备：用于大面积混凝土、水磨石、硬化耐磨地面、大理石等基材表面抛丸处理5、 吸尘器：去除地面灰尘.二、 涂装施工工具1、 锯齿镘刀、钉鞋、钉子辊筒：锯齿镘刀用于镘涂自流平地坪涂料，然后用钉子辊筒辊压以释 出膜内空气，对于局部涂装缺陷可在涂膜表干前穿钉鞋前往修复2、 平底刮板：用于刮涂底漆、砂浆、腻子等稠厚地坪涂料，适合于紧贴地面刮涂.3、 辊筒与漆刷：质量优异、不掉毛的辊筒和刷子方能获得良好的外观，通常短毛辊筒具有更好 的操作性。
4、 无空气喷涂机：用于喷涂施工地坪面漆,效率高，易获得良好的装饰效果，易控制涂料耗量; 须根据涂料粘度及使用期选择喷泵和喷咀，以获得适合的流体压力和流量.通常电驱动或内燃机 驱动的高压无气喷涂机因其良好的便携性而得到广泛应用5、 空气喷涂设备：包括空气压缩机和空气喷枪，可用于喷涂施工低粘度的地坪涂料.6、 砂浆搅拌机、铺料器与抹光机：用于施工厚层（23mm）树脂砂浆，将搅拌均匀的树脂砂 浆用铺料器摊铺于地板上，采用抹光机抹平7、 消泡滚筒刷：适用于地坪漆施工，可消除气泡，滚平效果好8、 地坪漆平口、圆口镘刀:采用锰钢材料制造，适用于地坪漆、环氧地坪漆施工三、 中涂打磨设备1、 大打磨机：高效快速的中涂层打磨设备2、 抛光机与砂带机：配以80~120目的磨片及砂带，在涂装面漆前打磨砂浆或腻子层以获得 平整细腻的表面；配以较粗（20〜40目）的磨片及砂带亦可以用于混凝土等基材表面的简易打 磨处理四、 检验与试验设备1、 底材表面温度及环境温湿度仪:测定涂装环境温湿度及底材表面温度以确定是否满足涂装要 求.2、 基材含水率测定仪：用以测定基材含水率以判定是否符合涂装要求3、 导静电电阻测定仪:用以测定防静电地坪的导静电电阻率。
五、其它辅助工具1、切缝机与打胶枪:用于缝隙的处理，切割机用于将缝隙切割和修饰成“V”字形或梯形（宽 5—10mm）以方便填补和灌注;而打胶枪用于灌注聚氨酯弹性胶2、称量与搅拌工具：较高精度的称量工具有利于按比例准确配制多组份地坪涂料，使用电动搅 拌器充分快速地混合和搅拌涂料.环氧涂料，环氧有机硅地平涂料的施工要略，施工方法目前环氧有机硅地坪涂料应用趋于广泛，环氧有机硅涂料的流平性耐磨性较纯环氧更好，其施工方法和环氧 树脂涂料施工无差别.但随着地坪行业竞争的激烈，施工工艺细化、专业化，施工技术以及材料性能都越显 重要.由专家介绍的环氧有机硅涂料施工要略，为业界提供了一场''及时雨气专家指出首先要细化施工，即地坪施工在投料相同的情况下应尽量增加施工次数如薄涂面涂总用量0 5公斤，面涂薄涂分别投入025公斤比一次投入0.5公斤效果好，一次0.12公斤批刮腻子、一次0.12 公斤第1次薄涂、一次018公斤第2次薄涂效果更好同样的投料，前者方案往往不能通过验收，一次 投料通常局部不能遮盖，有些还会渗到水泥地面出现泛白露粉；中者基本可以遮住地面,但对水泥上的微孔、 小坑没有解决好，对于工厂要求不高或自行施工或水泥地面良好的情况可以接受；后者则成为目前常用方 案，通过批刮腻子可以拉平地面，填补小孔，两次面涂使地面更平整光滑。
其次要专业化安排.对场地要有整体安排，有安全意识、对场地清洁和保护、及时发现和处理意外情况， 包括：认清地面情况，水泥质量，地面平整度，水份含量，有无防水等；结合地面情况给出施工方案、大 约算出材料成本（受地面影响非常大）；施工时和甲方以及其他施工单位协调;注意保持现场的清洁、安全 和处理突发情况；施工规范化，包括材料出入、施工时间和场地方位安排、地面的打磨清理、注意接口位和 投料均匀度，保持人员整洁，在施工过程不能引入杂质、搅料和运输过程不能溅落涂料于施工场地等.最后要选择好涂料，涂料的好坏可从以下几方面衡量：流平性好、硬度高，不分色、光泽高，气味低、 刺激小.据中国环氧树脂行业协会专家介绍，流平性关系和涂装效果、用量大小关系很大，有的材料流平性 很差，难流平,难施工、材料消耗量大大超过好材料，气味大、含有大量溶剂、固含量低、整体质感低廉， 总体上涂料质量占工程质量的40〜60%，有了好涂料才是好的施工的开始另外还要使用好的工具，和 选择涂料一样不要只比价格、好的施工工具绝对能带来整体成本的降低，而且施工效果好很多比如用长 毛滚筒滚涂，费料是短羊毛滚的15〜2倍左右，而且很多有效施工面积只有几十至百多方，并且掉毛严 重还会产生桔皮现象；而短羊毛滚无论使用时间和施工质量较长毛滚好很多，如果使用更高质量的尼龙滚、 涂布的质量，表面效果又提高到一个新层次。
环氧有机硅地坪涂料的施工工具有滚筒、镘刀、自流平地坪漆杷子等系列产品.但施工者应具体针对甲 方地面要求作出相应施工方案，选择对应工具地坪漆施工工艺一、地坪表面的处理1、 新竣工的工业地坪必须经过一定的养护后方可施工，约28天2、 清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物3、 彻底清除表面的油污，用克油王清洗剂处理.4、 清除积水，并使潮处彻底干燥5、 表面的清洁需用无尘清扫机及大型吸尘器来完成.6、 平整的表面允许空隙为2〜2.5mm，含水量在6%以下，PH值6〜80.7、 地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁8、 对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘二、 涂饰封闭涂料1、 在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂环氧封闭底涂料一道2、 环氧封闭漆有很强的渗透性在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗 入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断,涂布量以表面刚好饱 和为准3、 局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好三、 批刮批刮料1、 在实干（25°C，约4小时）以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨 损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。
2、 用100〜200目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道 主要用于增强地面的耐磨及抗压性能3、 用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁.4、 用200-270目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道 主要用于增强地面的耐磨及平整度5、 用砂袋式无尘滚动磨砂机打磨第2道腻子，并吸尘清洁6、 两道腻子实干以后，如有麻面、裂缝处应先进行修补然后用平板砂光机进行打磨，使其 平整,并吸尘清洁.7、 石英砂使用目数由现场工程师根据地面具体情况确定四、 涂饰地坪中间层1、 在打磨、清洁后的腻子表面上（20C,24小时）用环氧地坪涂料涂饰中间层，涂饰方法可用刷 涂、批刮、高压无空气喷涂,大面积施工以高压无空气喷涂为最佳，喷涂压力为20〜25Mpa.2、 此遍可使地面更趋于平整，更便于发现地面仍存在的缺陷，以便下一面层施工找平3、 此遍还方便甲方对设备安装等的安排五、 涂饰地坪面层1、 在中间层实干后，进行环氧地坪层涂装，涂装方法用批刮和高压无空气喷涂，但以高压 无空气喷涂为宜2、 涂装前应对于中间层用砂袋式无尘滚动磨砂机进行打磨、吸尘。
3、 如甲方在中间层实干后，先进行了设备的安装调试，造成地面形成新的缺陷，应用批刮 料找平、打磨，并吸尘、清洁后喷涂面层六、施工注意事项1、 施工现场的环境温度应高于5°C，相对湿度小于85%时方能施工2、 施工者应做好施工部位、时间、温度、相对湿度、地坪表面处理、材料等实际记录，以 备查考3、 涂料施工后，应立即清洗有关设备和工具环氧地坪涂料的涂装及配方设计张涛胡志滨1刖言现代工业地坪要求防尘、防渗、耐蚀、抗压、耐洗等，环氧地坪涂料因涂膜具有较好的物理 机械性能和优异的耐化学品性能，而且平整光洁、装饰性强可以满足现代工业地坪的要求， 所以被广泛应用地坪基材通常是混凝土，其表面遍布孔隙,孔隙中含有水分和碱性物质，如 不经处理直接涂装，漆膜不仅附着力差，而且会发生起泡、龟裂、泛白甚至脱层等弊病为 了避免以上问题的出现，延长涂层的使用寿命,除了控制基材的含水率及进行正确的表面处 理外，正确地设计涂料配方和施工工艺也是必须的.本文对环氧地坪涂料施工前基材的表面 处理作了阐述，并针对应用环境的不同，列出了不同类型环氧地坪涂料配方设计要点、配方及 施工工艺，并比较了它们的性能,为现场施工技术人员提供了有益的参考。
2施工准备2.1基层检查及处理[1]基层检查包括混凝土含水率的测定、平整度的测定、PH值的测定、强度的测定.因PH值、 平整度、强度测定较为简便，这里不再累述，而因含水率对涂膜的影响很大，故对其测定作一 介绍.21含水率测定含水率的测定有以下几种方法：塑料薄膜法（ASTM4263）:把45cmX45cm塑料薄膜平放在混凝土表面，用胶带纸密封四边 16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装相对湿度测定法:把一只箱子紧贴密封在混凝土面上，24h后测定箱内湿度当空气温。
