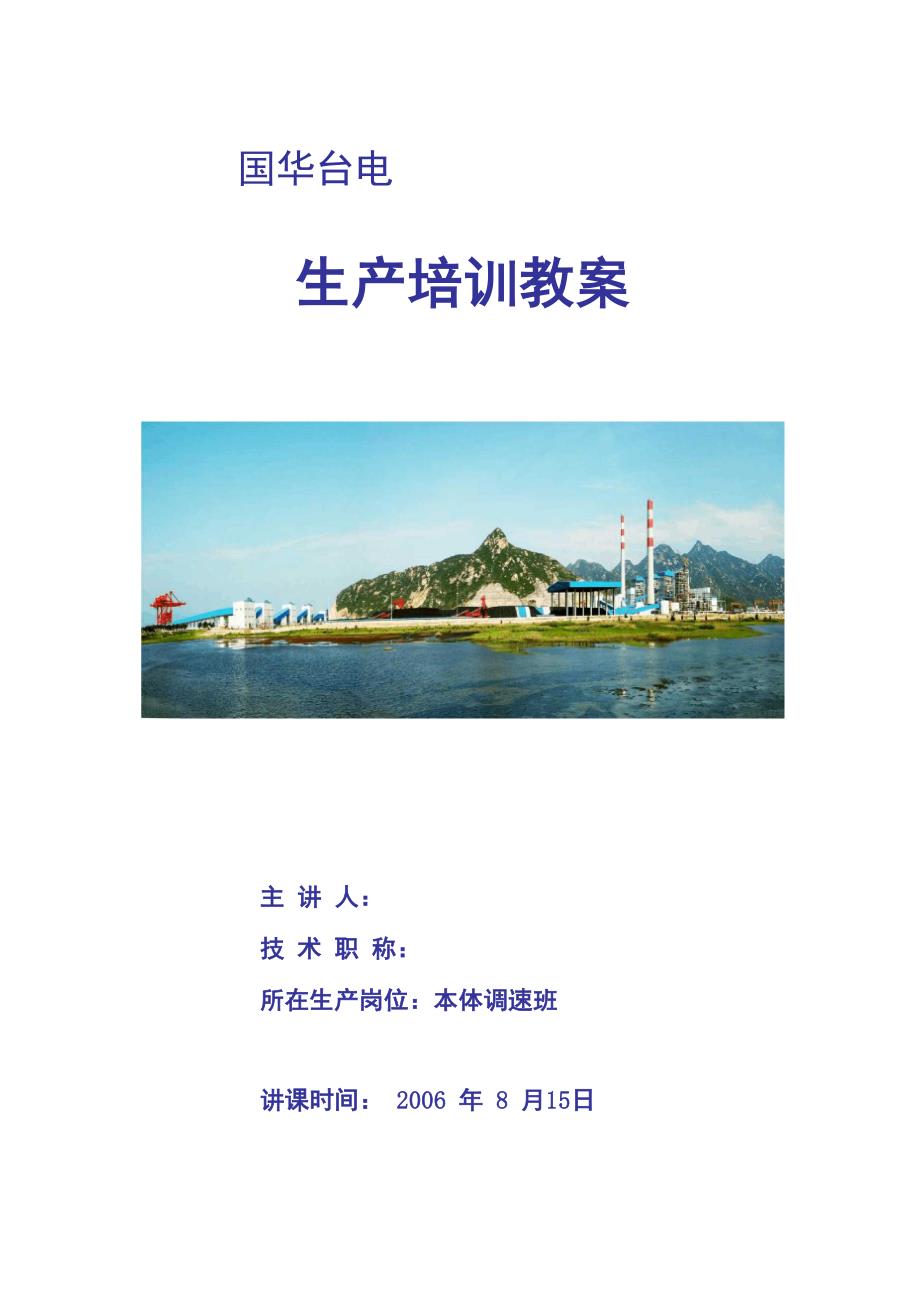

国华台电生产培训教案主 讲 人：技 术 职 称：所在生产岗位：本体调速班讲课时间： 2006 年 8 月15日培训题目：可倾瓦的结构介绍培训目的： 熟悉可倾瓦的工作原理、基本结构、掌握可倾瓦的检修技 能内容摘要：1、可倾瓦的工作原理2、可倾瓦的基本结构.3、可倾瓦的检修注意事项.培训内容：1号轴承(高压缸前轴承) 高压缸前轴承为可倾瓦型，如图 45所示，它用于支承高压转 子，适用于因温度变化而引起标高变化， 同时又能保持良好对中， 它的抗油膜振荡的稳定性较圆柱轴承好它由孔径镗到一定公差 的4块浇有轴承合金的钢制瓦块 (1)而组成自位式轴承各瓦块均 支承在轴承壳体 (2)内，并有自位垫块 (3) 定位，自位垫块可确定 各瓦块的位置，内垫块 (4) 与自位垫块 (3) 的球面相接触，作为可 倾瓦块 (1)摆动的支点，自位垫块 (3)的平端与外垫块 (5)紧贴， 而外垫块 (5) 可磨成需要的厚度以维持其要求的间隙轴承壳体 制成两半，与轴承座水平中分面成 10‘倾斜，用销 (6) 定位轴 承壳体置于前轴承座下部和轴承盖上半内孔之槽内该内孔槽确 定了轴承的轴向位置，销 (7)则用来固定周向位置，瓦块 (1) 和垫 块(3)(4)(5) 均由 1至4编号、打印，并于轴承壳体上相应地标出 编号，以便检修后仍能装于原来相应之位置上，每一瓦块两端之 临时螺栓 (8)连接于轴承壳体上，组装和运送时将瓦块固定就位， 但于总装时需拆去，旋入螺塞封住，润滑油经母管通过四个节流 孔接头(如图45A向所示)进入轴承瓦块，上半两瓦块背部有弹簧(9)，以防止瓦块的进油边与转子轴颈发生制动现象。
这两块轴 承合金的瓦块进油边需修斜调整轴承瓦块需注意下列几点：a 外垫块 (5) 与自位垫块 (3) 相接触的面积不得小于 75％b 用深度分厘卡测量由轴承壳体 (2) 外表面到外垫块 (5) 平 面的距离，记为 Ac 用同一深度分厘卡测量由轴承壳体 (2) 外表面到自位垫块 (3) 平面的距离，记为 Bd 外垫块⑸的厚度T = B—A — (瓦块与轴之间隙)e 为便于检查，将螺杆放入孔W(起吊孔)内，使瓦块 ⑴径向 往外移动，用塞尺测得瓦块和轴颈之间的间隙，若比要求之间隙 超过±0．05毫米，则外垫块 (5)必须重磨或更换挡油环(10)制成两半，中分面以螺栓固定为一体，用限位销 (11)防止挡油环转动，润滑油经瓦块后，由两侧挡油环 (10)的排 油孔泄出，返回前轴承座，轴承下半两块瓦块内装有热电偶，以 测量瓦块合金温度，热电偶引出线经轴承壳体下部两螺孔引出 3.11.3 2 、3号轴承(高压缸后轴承、中压缸前轴承 )如图46所示的可倾瓦轴承是由 4块垫块支承的可倾瓦轴承 它 主要由支架、轴承壳体、油封环和把孔径镗到一定公差的 4块浇，有巴氏合金的钢制瓦块组成支架 (1)分成上下两半，下半两侧 安置在轴承座上，借助垫片 (9)、(10)、(11)、(12)调整轴承的 中心位置。
轴承中心位置按要求调整后，用螺纹销 (5)将 螺钉(8)固定轴承壳体 (15)安置在支架的槽内，用圆住销 (16) 防止轴承壳体在支架内转动 4块可倾瓦装在轴承壳体内，并以球面垫块( 1 3)来支承和定位，垫块的球形表面与位于各瓦块中心 的垫片(14)接触，这样就可以允许轴承转动和转子自动对中上 半两瓦带有防止瓦块进油边与转子轴颈发生制动现象的弹簧各瓦块(2)、垫片(9)、(10)、(11)、(12)和垫块(13)、(14) 均需编号，并把相应的编号标在轴承壳体和支架上，以便在检修 后仍能将它们装配在原来的相应位置，保证检修前后的中心位置 不变每一瓦块采用靠近它的各自端部的临时螺栓连接在轴承壳体 上，在装入转子前，这些螺栓必须拆除并旋入螺塞以防漏油旋 入的螺塞必须低于轴承壳体的表面或与之齐平轴承润滑用油自支架一侧的进油管进入后，沿着轴承壳体的 外缘分别从配有孔板的底部及两侧进入轴承，润滑油亦能通过轴 承壳体顶部的两只中 9孔中进入轴承支架两端均装有挡油环以防止润滑油大量泄漏，正常的 泄油从挡油环下部排入轴承座测轴瓦金属温度用的热电偶线通过一端挡油环下半的孔引 出，而另一端挡油环上相应的孔必须用螺塞堵住，以防泄油。
3.11.4 4 号轴承 (中压缸后轴承 )中压缸后轴承亦为可倾瓦型，如图 47所示它为由 4块垫块 (1)支承的自位式轴承 同样由一钢制之轴承壳体 (2) 和将孔径镗到一定公差的 4块浇 有轴承合金的钢制瓦块 (3)所组成，具有径向调整之作用轴承壳体 (2)制成两半，在水平中分面处用销 (4)定位，4块瓦 块(3) 均置于壳体 (2) 并以球面垫块 (5) 来支承和定位，球面垫块 (5) 的球形表面与内垫块 (6)相接触，这样可允许瓦块 (3) 摆动轴承壳体 (2) 外圆处由 4块钢制垫块 (1) 支承于轴承座内孔， 在 垫块(1)与壳体 (2)之间的垫片 (7)是用来垂直地和水平地移动轴 承，使转子准确地在汽缸中定位，止动销 (8) 为防止轴承在轴承 座内转动之用瓦块(3)内垫块(6)球面垫块 (5)和垫块(1)均需由1至4编号、 打印，在壳体 (2) 上，打上相应之号码，以便检修后，仍能装于 原来相应的位置上每块瓦块两端的临时螺栓 (9) 连接于轴承壳体 (2) 上，总装时 需拆去，旋入螺塞封住，上半两块瓦块背部有弹簧 (10) ，以防止 瓦块进油边与转子轴颈产生制动现象润滑油通过轴承下半底部 垫块(11)之中心孔进入轴承壳体之下部，然后，轴向进入壳体两 端之环形通道，再通过径向孔进入瓦块，润滑油沿轴颈分布，且 由两侧的挡油环 (12) 之排油孔泄出，而返回轴承座。
限位销 (13) 用来防止挡油环 (12) 转动轴承下半两块瓦内装有热电偶，以测 量瓦块轴承合金的温度热电偶引线经油 封体(14)下半的两螺孔引出调整轴承瓦块需注意下列几点：a 调整轴承下半部两块垫块下之垫片 (由几片组合而成 ) 应符 合转子轴颈与瓦块间之间隙， 然后，以同样厚度之整体衬垫代之b 调整底部垫块 (11)之垫片(15)使底部垫块 (11)与轴承座之 间有0〜0. 03毫米的间隙c 调整轴承上半部两块垫块之垫片，即增加垫片之厚度，使 垫块与轴承座上盖之间有 0. 03毫米的过盈注意：由于轴承垫块 (1)与水平中心线成 45~的位置，因此轴 承的垂直和水平位移不等于垫片厚度之改变而垫片厚度和轴承 位移之间尚有一个常量为 0. 7之换算关系进油ta进叹②油热电偶中心线热电偶线引出-P 电机端汽机X线承轴承中心线45 1号轴承（高压缸前轴承）轴承进油口C1热电偶中心线C--C图46 #2、#3轴承电机端调阀端国华台电生产培训教案练习题：1、简述可倾瓦的基本结构2、调整轴承瓦块需注意那几点参考资料：职业技能鉴定指导书-汽轮机本体检修。
