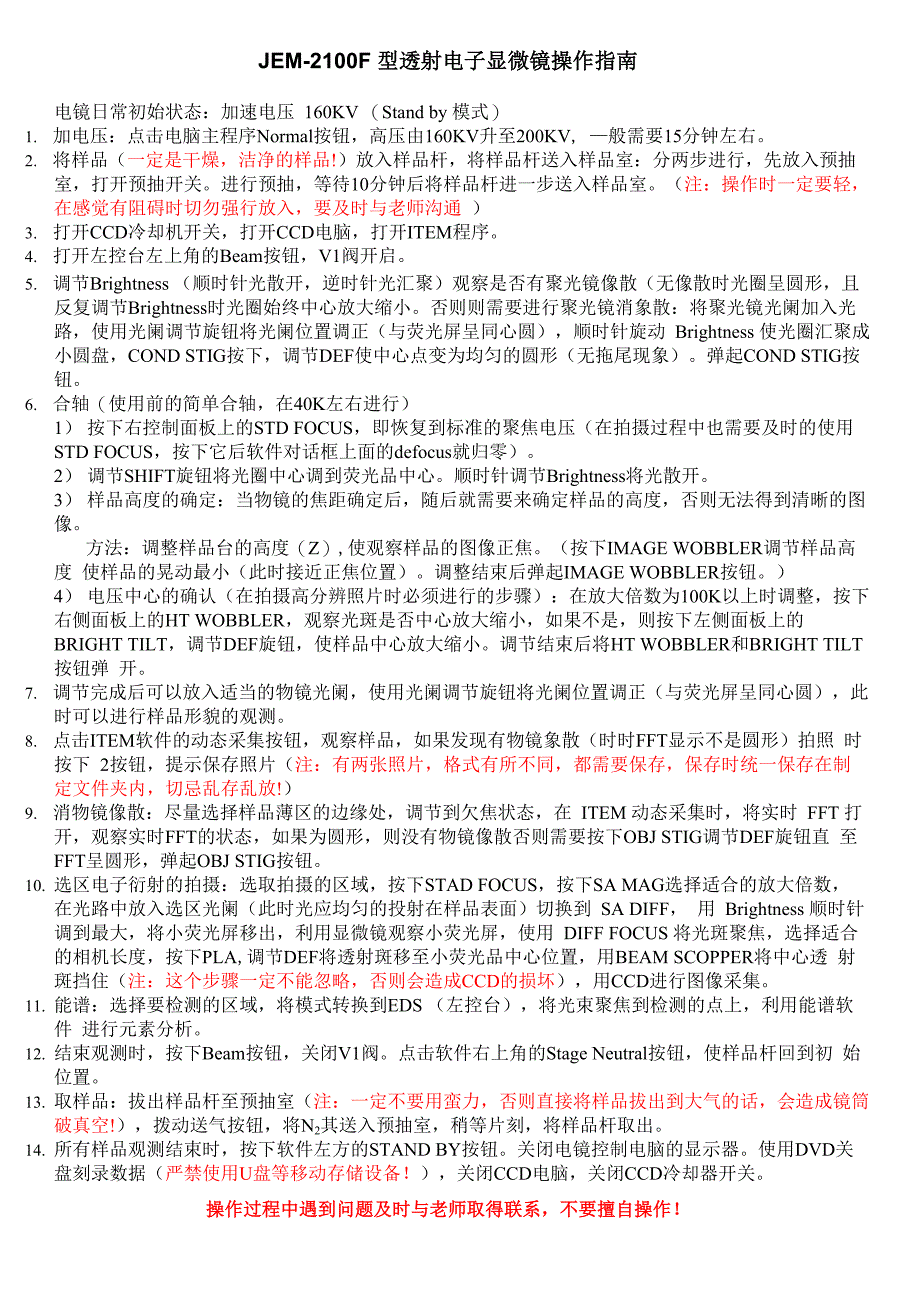

JEM-2100F 型透射电子显微镜操作指南电镜日常初始状态：加速电压 160KV （Stand by 模式）1. 加电压：点击电脑主程序Normal按钮，高压由160KV升至200KV, —般需要15分钟左右2. 将样品（一定是干燥，洁净的样品!）放入样品杆，将样品杆送入样品室：分两步进行，先放入预抽 室，打开预抽开关进行预抽，等待10分钟后将样品杆进一步送入样品室注：操作时一定要轻， 在感觉有阻碍时切勿强行放入，要及时与老师沟通 ）3. 打开CCD冷却机开关，打开CCD电脑，打开ITEM程序4. 打开左控台左上角的Beam按钮，V1阀开启5. 调节Brightness （顺时针光散开，逆时针光汇聚）观察是否有聚光镜像散（无像散时光圈呈圆形，且 反复调节Brightness时光圈始终中心放大缩小否则则需要进行聚光镜消象散：将聚光镜光阑加入光 路，使用光阑调节旋钮将光阑位置调正（与荧光屏呈同心圆），顺时针旋动 Brightness 使光圈汇聚成 小圆盘，COND STIG按下，调节DEF使中心点变为均匀的圆形（无拖尾现象）弹起COND STIG按 钮6. 合轴（使用前的简单合轴，在40K左右进行）1） 按下右控制面板上的STD FOCUS，即恢复到标准的聚焦电压（在拍摄过程中也需要及时的使用 STD FOCUS，按下它后软件对话框上面的defocus就归零）。
2） 调节SHIFT旋钮将光圈中心调到荧光品中心顺时针调节Brightness将光散开3） 样品高度的确定：当物镜的焦距确定后，随后就需要来确定样品的高度，否则无法得到清晰的图 像方法：调整样品台的高度（Z）,使观察样品的图像正焦按下IMAGE WOBBLER调节样品高度 使样品的晃动最小（此时接近正焦位置）调整结束后弹起IMAGE WOBBLER按钮4） 电压中心的确认（在拍摄高分辨照片时必须进行的步骤）：在放大倍数为100K以上时调整，按下 右侧面板上的HT WOBBLER，观察光斑是否中心放大缩小，如果不是，则按下左侧面板上的BRIGHT TILT，调节DEF旋钮，使样品中心放大缩小调节结束后将HT WOBBLER和BRIGHT TILT按钮弹 开7. 调节完成后可以放入适当的物镜光阑，使用光阑调节旋钮将光阑位置调正（与荧光屏呈同心圆），此 时可以进行样品形貌的观测8. 点击ITEM软件的动态采集按钮，观察样品，如果发现有物镜象散（时时FFT显示不是圆形）拍照 时按下 2按钮，提示保存照片（注：有两张照片，格式有所不同，都需要保存，保存时统一保存在制 定文件夹内，切忌乱存乱放!）9. 消物镜像散：尽量选择样品薄区的边缘处，调节到欠焦状态，在 ITEM 动态采集时，将实时 FFT 打 开，观察实时FFT的状态，如果为圆形，则没有物镜像散否则需要按下OBJ STIG调节DEF旋钮直 至FFT呈圆形，弹起OBJ STIG按钮。
10. 选区电子衍射的拍摄：选取拍摄的区域，按下STAD FOCUS，按下SA MAG选择适合的放大倍数， 在光路中放入选区光阑（此时光应均匀的投射在样品表面）切换到 SA DIFF， 用 Brightness 顺时针 调到最大，将小荧光屏移出，利用显微镜观察小荧光屏，使用 DIFF FOCUS 将光斑聚焦，选择适合 的相机长度，按下PLA,调节DEF将透射斑移至小荧光品中心位置，用BEAM SCOPPER将中心透 射斑挡住（注：这个步骤一定不能忽略，否则会造成CCD的损坏），用CCD进行图像采集11. 能谱：选择要检测的区域，将模式转换到EDS （左控台），将光束聚焦到检测的点上，利用能谱软件 进行元素分析12. 结束观测时，按下Beam按钮，关闭V1阀点击软件右上角的Stage Neutral按钮，使样品杆回到初 始位置13. 取样品：拔出样品杆至预抽室（注：一定不要用蛮力，否则直接将样品拔出到大气的话，会造成镜筒 破真空!），拨动送气按钮，将N2其送入预抽室，稍等片刻，将样品杆取出14. 所有样品观测结束时，按下软件左方的STAND BY按钮关闭电镜控制电脑的显示器使用DVD关 盘刻录数据（严禁使用U盘等移动存储设备！），关闭CCD电脑，关闭CCD冷却器开关。
操作过程中遇到问题及时与老师取得联系，不要擅自操作！。
