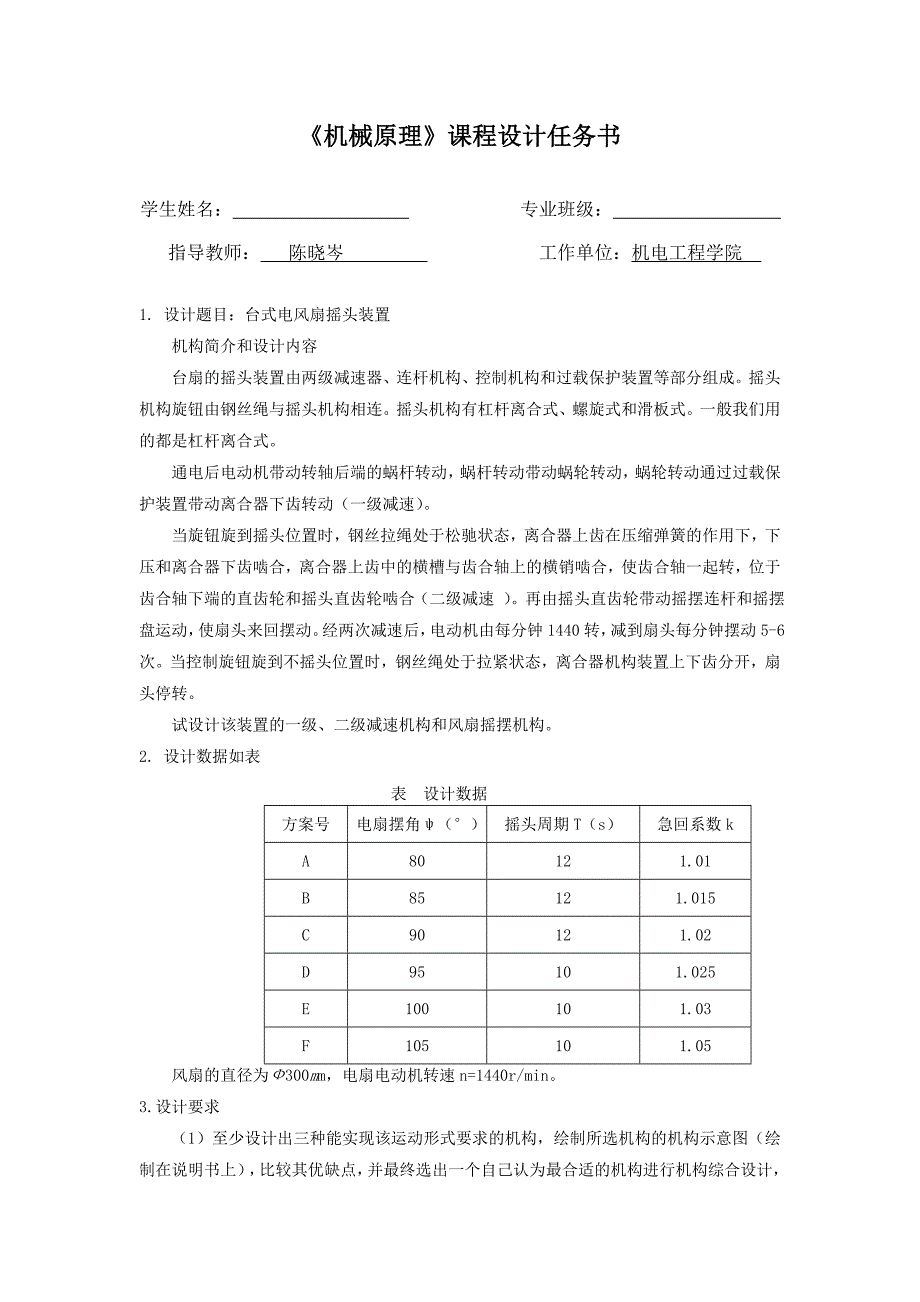

《《机械原理机械原理》》课程设计任务书课程设计任务书学生姓名： 专业班级： 指导教师： 陈晓岑 工作单位：机电工程学院 1. 设计题目：台式电风扇摇头装置机构简介和设计内容台扇的摇头装置由两级减速器、连杆机构、控制机构和过载保护装置等部分组成摇头机构旋钮由钢丝绳与摇头机构相连摇头机构有杠杆离合式、螺旋式和滑板式一般我们用的都是杠杆离合式通电后电动机带动转轴后端的蜗杆转动，蜗杆转动带动蜗轮转动，蜗轮转动通过过载保护装置带动离合器下齿转动（一级减速） 当旋钮旋到摇头位置时，钢丝拉绳处于松驰状态，离合器上齿在压缩弹簧的作用下，下压和离合器下齿啮合，离合器上齿中的横槽与齿合轴上的横销啮合，使齿合轴一起转，位于齿合轴下端的直齿轮和摇头直齿轮啮合（二级减速 ） 再由摇头直齿轮带动摇摆连杆和摇摆盘运动，使扇头来回摆动经两次减速后，电动机由每分钟 1440 转，减到扇头每分钟摆动 5-6 次当控制旋钮旋到不摇头位置时，钢丝绳处于拉紧状态，离合器机构装置上下齿分开，扇头停转试设计该装置的一级、二级减速机构和风扇摇摆机构。
2. 设计数据如表表 设计数据方案号电扇摆角 ψ（°）摇头周期 T（s） 急回系数 kA80121.01B85121.015C90121.02D95101.025E100101.03F105101.05风扇的直径为Ф300mm，电扇电动机转速 n=1440r/min3.设计要求（1）至少设计出三种能实现该运动形式要求的机构，绘制所选机构的机构示意图（绘制在说明书上），比较其优缺点，并最终选出一个自己认为最合适的机构进行机构综合设计，绘制出其机构运动简图2）按给定主要参数，拟定机械传动系统总体方案3）分配蜗轮蜗杆、齿轮传动比，确定它们的基本参数，设计计算几何尺寸4）确定平面连杆机构的尺寸，它应满足摆角 ψ 及行程速比系数 k 并对平面连杆机构进行运动分析，绘制运动线图验算曲柄存在条件，验算最小传动角（最大压力角）5）以上所要求绘制的图形均绘制在一号图纸6）编写设计计算说明书 4.设计提示摇头机构有杠杆离合式、螺旋式和滑板式一般我们用的都是杠杆离合式本设计可采用平面连杆机构实现由装在电动机主轴尾部的蜗杆带动蜗轮旋转，蜗轮和小齿轮做成一体，小齿轮带动大齿轮，大齿轮与铰链四杆机构的连杆做成一体，并以铰链四杆机构的连杆作为原动件，则机架、两个连架杆都作摆动，其中一个连架杆相对于机架的摆动即是摇头动作。
机架可取 80～90mm5、时间安排 设 计 阶 段 设 计 时 间 安 排 备 注 1.机构选型及特点分析2.平面连杆机构综合 6 天3.设计传动系统并确定其传动比分配4.传动系统方案图和工作循环图 1 天5.凸轮机构设计6.齿轮机构设计 1 天7.编写说明书 1 天8.设计答辩或质疑 在课程设计阶段中进行答辩或质疑 指导教师签名：陈 晓 岑 年 月 日系主任（或责任教师）签名： 年 月 日。
