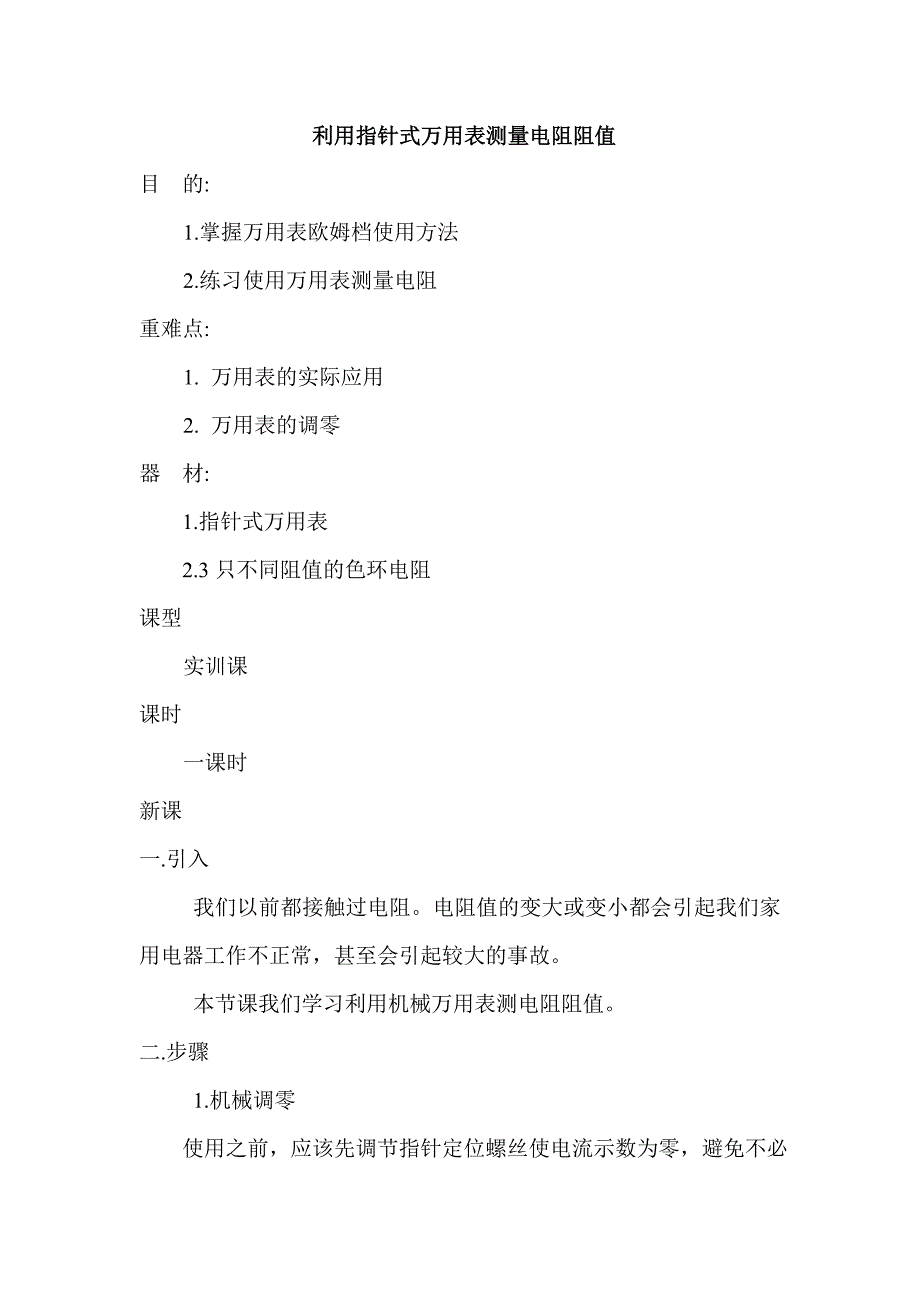

利用指针式万用表测量电阻阻值目 的:1.掌握万用表欧姆档使用方法 2.练习使用万用表测量电阻重难点:1. 万用表的实际应用 2. 万用表的调零 器 材: 1.指针式万用表 2.3只不同阻值的色环电阻 课型 实训课课时一课时新课一.引入 我们以前都接触过电阻电阻值的变大或变小都会引起我们家用电器工作不正常，甚至会引起较大的事故 本节课我们学习利用机械万用表测电阻阻值二.步骤 1.机械调零 使用之前，应该先调节指针定位螺丝使电流示数为零，避免不必 要的误差给学生三分钟的时间联系机械调零 2.选择量程 选择合适的倍率挡 当所给电阻阻值未知时应先选用较大量程如指针偏转较小则更换较小一级量程 万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确一般情况下，应使指针指在刻度尺的1/3~2/3间本次课选用*100档3.欧姆调零 测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位如果指针不能调到零位，说明电池电压不足或仪表内部有问题。
每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确 而且每进行一次测量造作前也要进行欧姆调零4.测量 将万用表两表笔并接在所测电阻两端注意： 1.不能带电测量电阻 2.被测电阻不能有并联支路 3.人体不能接触电阻和表笔的金属端5.读数 表头的读数乘以倍率，就是所测电阻的电阻值 公式如下： 电阻阻值=指针示数*所选倍率 举例：我们通过万用表测量电阻指针读数为25，所选量程为*100档求所测电阻阻值？找学生回答三.练习 1.选3个不同的电阻器发给大家，请同学根据刚才所讲的方法进行测量并填入所发表格让学生根据教师所讲的步骤练习使用并增加熟练程度和准确度 2.对全班同学分两组进行测量比赛 选出测量结果较好的一组调动学生学习的积极性 四.结束 1.把万用表档位打到*1000v直流电压档 2.收好万用表放回工具箱 培养学生良好的工作习惯五.总结：本节课讲了万用表测电阻阻值的方法分为五个步骤即：1.机械调零—2.量程选择—3.欧姆调零—4.测量—5.读数同学们通过练习要能熟练的掌握其方法和技巧。
六.作业 课下找家中损坏的电器中的电阻，再次练习万用表测电阻阻值并判断其好坏七.反思 本节课教授了练习使用万用表测电阻阻值学生反映很好，练习很认真但部分同学在练习过程中对于每次测量前要进行欧姆调零还是不能时刻记住，需要老师不断提醒，在以后的上课过程中要再次强调欧姆调零不过学生对于每次改换量程前的欧姆调零掌握的还是不错的 附 件 组 别： 姓 名：电阻1电阻2电阻3测量值理论值测得值和理论值的偏差。
