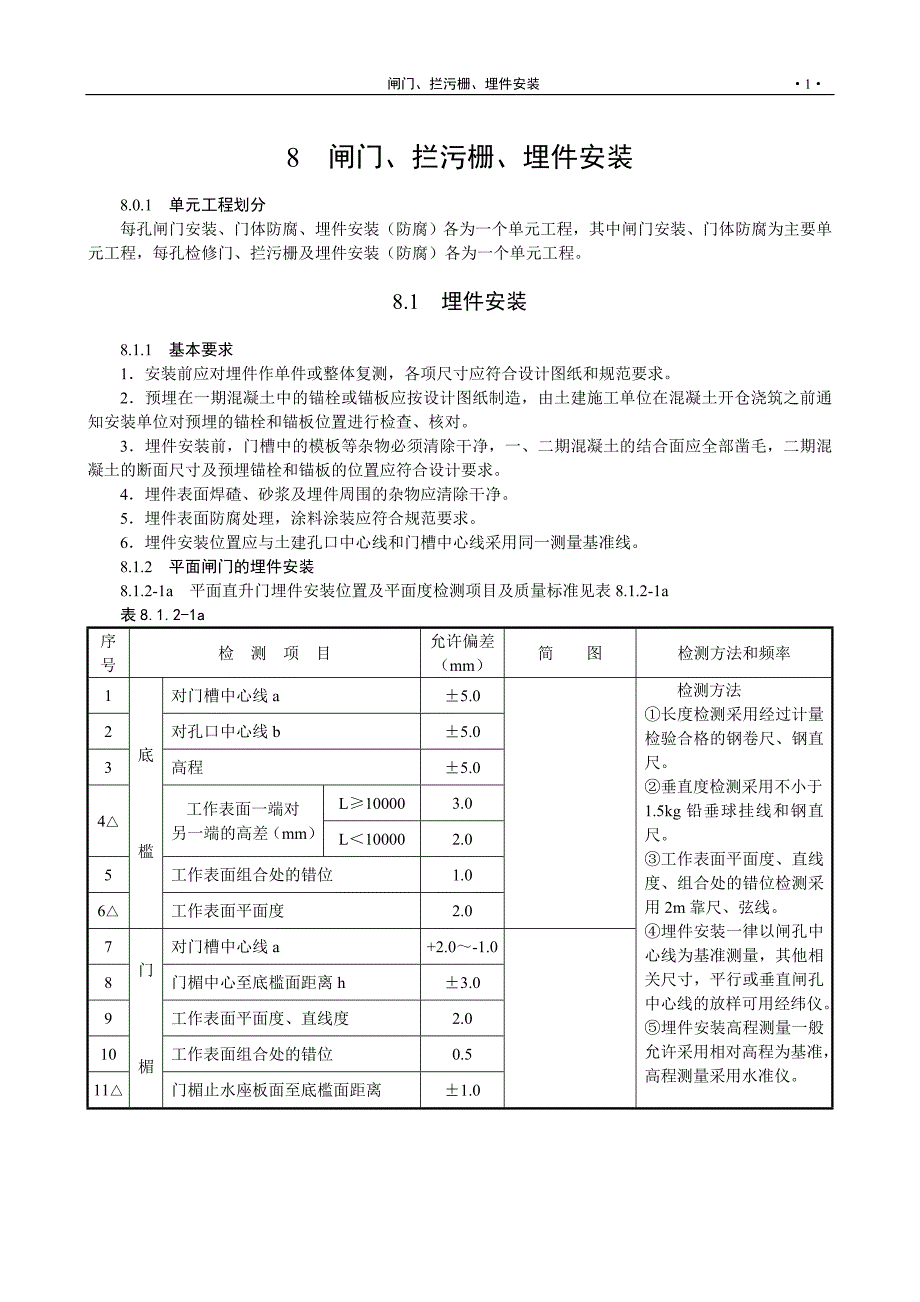

闸门、拦污栅、埋件安装 ·16· 8 闸门、拦污栅、埋件安装8.0.1 单元工程划分每孔闸门安装、门体防腐、埋件安装（防腐）各为一个单元工程，其中闸门安装、门体防腐为主要单元工程，每孔检修门、拦污栅及埋件安装（防腐）各为一个单元工程8.1 埋件安装8.1.1 基本要求1．安装前应对埋件作单件或整体复测，各项尺寸应符合设计图纸和规范要求2．预埋在一期混凝土中的锚栓或锚板应按设计图纸制造，由土建施工单位在混凝土开仓浇筑之前通知安装单位对预埋的锚栓和锚板位置进行检查、核对3．埋件安装前，门槽中的模板等杂物必须清除干净，一、二期混凝土的结合面应全部凿毛，二期混凝土的断面尺寸及预埋锚栓和锚板的位置应符合设计要求4．埋件表面焊碴、砂浆及埋件周围的杂物应清除干净5．埋件表面防腐处理，涂料涂装应符合规范要求6．埋件安装位置应与土建孔口中心线和门槽中心线采用同一测量基准线8.1.2 平面闸门的埋件安装8.1.2-1a 平面直升门埋件安装位置及平面度检测项目及质量标准见表8.1.2-1a表8.1.2-1a序号检 测 项 目允许偏差（mm）简 图检测方法和频率1底槛对门槽中心线a±5.0检测方法①长度检测采用经过计量检验合格的钢卷尺、钢直尺。
②垂直度检测采用不小于1.5kg铅垂球挂线和钢直尺③工作表面平面度、直线度、组合处的错位检测采用2m靠尺、弦线④埋件安装一律以闸孔中心线为基准测量，其他相关尺寸，平行或垂直闸孔中心线的放样可用经纬仪⑤埋件安装高程测量一般允许采用相对高程为基准，高程测量采用水准仪2对孔口中心线b±5.03高程±5.04△工作表面一端对另一端的高差（mm）L≥100003.0L＜100002.05工作表面组合处的错位1.06△工作表面平面度2.07门楣对门槽中心线a+2.0～-1.08门楣中心至底槛面距离h±3.09工作表面平面度、直线度2.010工作表面组合处的错位0.511△门楣止水座板面至底槛面距离±1.0 续表8.1.2-1a序号检 测 项 目允许偏差（mm）简 图检测方法和频率12主轨对门槽中心线a+3.0～-1.0检测频率①垂直度测量要求每1m测一点，水平度测量每2m测一点13对孔口中心线b±3.014反轨对门槽中心线a+3.0～-1.015对孔口中心线b±3.016侧轨对门槽中心线a′±5.017对孔口中心线b′±5.018侧止水座板对门槽中心线a+2.0～-1.019对孔口中心线b′±3.020△工作表面平面度、直线度2.021工作表面组合处的错位0.522侧轨兼护角对门槽中心线a±5.023对孔口中心线b±5.024工作表面组合处错位1.025胸墙兼作止水对门槽中心线a（上缘）+5.0～026工作表面平面度（上缘）2.027工作面组合处错位（上缘）1.028对门槽中心线a（下缘）+2.0～-1.029工作表面平面度（下缘）2.030工作面组合处错位（下缘）1.031不兼作止水对门槽中心线a（上缘）+8.0～032工作表面平面度（上缘）4.033工作面组合处错位（上缘）1.034对门槽中心线a（下缘）+2.0～-1.035工作表面平面度（下缘）4.036工作面组合处错位（下缘）1.0 8.1.2-1b 平面直升门埋件安装表面扭曲（f）允许偏差标准见表8.1.3-1b表8.1.2-1b序号埋 件 名 称表面扭曲f允许偏差（mm）工作范围外允许增加值(mm)简 图检测方法和频率1底槛工作范围内表面宽度(mm)B＜1001.0B＝100～2001.5B＞2002.02门楣B＜1001.0B＝100～2001.53主轨加工B＜1000.52.0B=100～2001.0Ｂ＞2001.0不加工Ｂ＜1001.02.0B=100～2002.0Ｂ＞2002.04侧轨、反轨、侧止水座板Ｂ＜1002.02.0B=100～2002.5Ｂ＞2003.05护角兼作侧轨Ｂ＜10022.0B=100～2002.5Ｂ＞2003.06胸墙兼作止水1.01.5不兼作止水2.02.02.53.0注：①依据《水利水电基本建设工程单元工程质量等级评定标准》（SDJ249.2－88）（金属结构及启闭机械安装工程）。
②标有Δ主要检测项目8.1.2-2 平面升卧式闸门埋件安装平面升卧式闸门直线段埋件安装检测项目及质量标准同表8.1.2-1a、1b平面升卧式闸门上部弧形段埋件安装检测项目及质量标准见表8.1.2-2 表8.1.2-2序号检 测 项 目允许偏差（mm）检 测 方 法1△两侧主轨直线段与弧形段接点高程相对差1／1000R且≤2.01．弧形段和直线段联接处应打羊冲眼，以便测量高程2．长度检测采用经过计量鉴定合格的钢卷尺、钢直尺、角直尺3．垂直度检测采用钢直尺，不小于1.5kg铅垂球挂线4．埋件位置安装一律以闸孔中心线为基准测量其他相关尺寸，平行或垂直闸孔中心线的放样可采用经纬仪5．埋件安装高程测量一般允许相对高程为基准，高程测量用水准仪2圆弧段上部直线段顶点相对高差＋3.0～－2.03侧止水座板对门槽主轨＋3.0～－2.04对孔口中心线＋5.0～－3.05工作表面平面度、直线度2.06工作表面组合处的错位0.57侧轨及护角对门槽中心线a±5.08对孔口中心线b±5.09工作表面组合处错位1.0注：①在检测上部埋件安装时，检查升卧门侧止水橡皮滑动轨迹范围内的砼面应低于埋件表面，避免止水橡皮摩擦砼面，否则应进行处理。
②依据《水闸施工规范》SL27－91③标有Δ为主要检测项目8.1.2-3 横拉式平面闸门埋件安装检查项目及质量标准见表8.1.2-3表8.1.2-3序号检 测 项 目允许偏差（mm）检验工具和方法1△两底轨床安装高程相对差±1.5用水准仪2△二底轨间距±2.0用钢卷尺3△两顶轨安装高程相对差±1.5用水准仪4二顶轨间距±2.0用钢卷尺5顶轨与底轨相对高程偏差±4.0用水准仪6顶轨与底轨中心相对偏差±2.0垂球、经纬仪7闸门底部门侧止水座埋件安装高程±2.0水准仪8闸门底部门侧止水座埋件与底轨中心距±2.0钢卷尺9闸门底部门侧滚轮轨道埋件安装高程±3.0水准仪10门闸底部侧滚轮轨道工作面至底轨中心距±1.5钢卷尺11△门侧垂直支承座埋件垂直度3.0钢尺、垂球12△门侧垂直支承座埋件安装平行度3.013门侧支承座埋件工作面对门槽中心距离3.0钢卷尺、垂球14门侧支承座埋件侧面对闸门中心距离4.0钢卷尺、垂球注：①标有Δ为主要检测项目 8.1.3 弧形闸门埋件安装检测项目及质量标准见表8.1.3表8.1.3-a序号检 测 项 目允许偏差（mm）简 图检测方法和频率1底槛(mm)里 程±5.0检测方法（同平面闸门）检测频率垂直度测量要求每1m测1点；水平度测量为2m测1点；侧止水座板中心线曲率半径门面门底各测1点中部测点不少于2点。
2高 程±5.03对孔口中心线距b±5.04△工作表面一端对另一端的高差L＜100002.0L≥100003.05工作表面平面度、直线度2.06工作表面组合处错位1.07△门楣里 程＋2.0 －1.08门楣中心至底槛面距离h±3.09工作表面平面度2.010工作表面组合处错位0.511△侧止水座板对孔口中心线距离b±2.012工作表面平面度、直线度2.013工作表面组合处错位1.014侧止水座板中心线曲率半径±5.015侧轮导板对孔口中心线距离b＋3.0 －2.016工作表面平面度、直线度2.017工作表面组合处错位1.018侧轮导板中心线曲率半径±5.0注：①L：孔宽②依据《水利水电基本建设工程单元工程质量等级评定标准》(金属结构及启闭机械安装工程)(SDJ249.2－88)③标有Δ为主要检测项目 表8.1.3-b序号埋 件 名 称表面扭曲f允许偏差(mm)工作范围外不许增加值(mm)简 图检测方法和频率1底槛工作范围内表面宽度(mm)B＜1001.0B＝100～2001.5B＞2002.02门楣B＜1001.0B＝100～2001.53侧止水座板潜孔式B＜1001.02.0B＝100～2001.5B＞2002.0露顶式B＜1001.02.0B＝100～2001.5B＞2002.04侧轮导板B＜1002.02.0B＝100～2002.5B＞2003.08.1.4 人字闸门埋件安装质量检测项目和质量标准见表8.1.4表8.1.4序号检 测 项 目允许偏差（mm）检测工具和方法1△底枢装置蘑菇头中心位置2.01．长度检测采用经过计量鉴定合格的钢卷尺、钢直尺、角直尺。
2．垂直度检测用2m靠尺，不小于1.5kg铅垂球挂线3．埋件位置安装一律。
