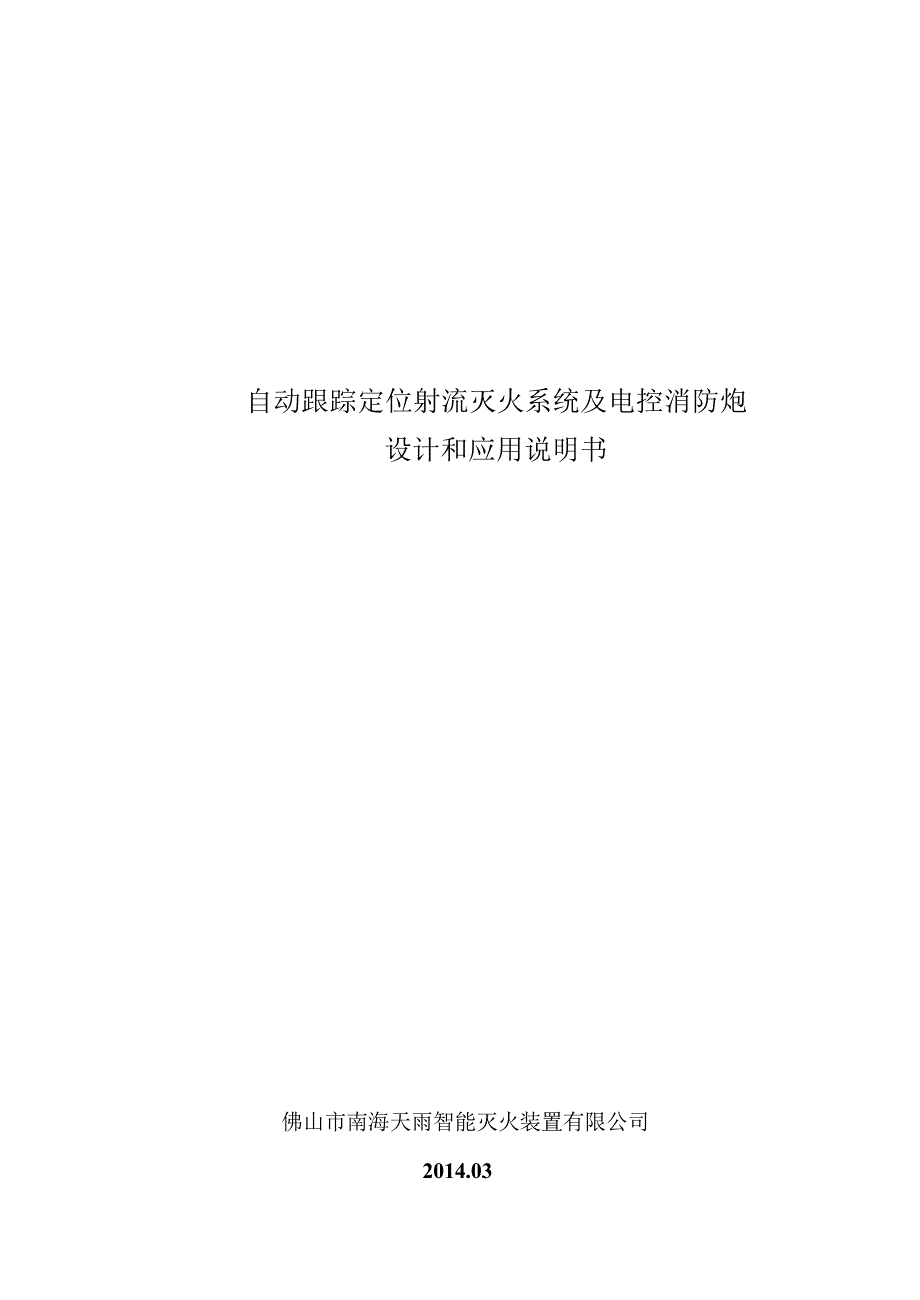

自动跟踪定位 射流灭火系统 及 电控消防炮 设计和应用说明书 佛山市南海天雨智能灭火装置有限公司 2014.03 前 言 南海天雨智能灭火装置有限公司是一家集研制开发 、 生产 、 销售及安装服务于一体的 高科技消防企业 ， 本公司研制开发成功的大空间自动跟踪定位射流灭火系统 ， 不同于传统的自动喷淋灭火装置 ，其灭火性能在国内 、 国际上处于领先地位 ， 并已 大 批量投放市场 ， 在国内外很多项工程中应用 ， 得到公安部消防局 、 各地消防部门 、 设计部门及广大用户好评 ， 产生了良好的社会效益 本公司已经通过了 ISO9001:2000 质量管理体系认证 ， 其产品均通过了国家消防质量监督检验中心的型式检验 ， 获得了《 型式检验报告 》， 并以天雨产品的技术性能 、 技术指标为基础编写了广东省标准 《 大空间智能型主动喷水灭火系统设计规范 》 及中国工程建设协会标准 《 大空间智能型主动喷水灭火系统技术规程 》 南海天雨智能灭火装置有限公司秉承 “ 精诚团结 ， 拼搏进取 ” 的企业精神 ， 以 “ 质量取信于人 ，信誉联络于人 ， 服务感动于人 ” 的服务宗旨 ， 坚持走 “ 以人为本 ， 科技领先 “ 的经营方向 ， 以 “ 一流的技术 ， 一流的设备 ， 一流的产品 ， 一流的服务 ” 为经营理念 ， 面向国内外市场 ， 领先时代潮流 ， 与广大用户携手合作 ， 共创消防事业的美好明天 ！ 截止目前 ， 天雨公司生产的大空间 灭火装置已经在众多的工程中得到成功应用 。
从中我们深刻体会到工程设计部门对大空间 自动跟踪定位射流灭火系统 （ 特别是电控系统 ） 的具体设计还存在许多疑问和不解的地方 这一方面是由于大空间 消防产品出现的时间较晚 ， 另一方面也是由于相应的产品及设计资料不健全 本设计手册是在充分参考了已经完工的工程实际情况 的基础上 ， 以大空间智能型自 动跟踪定位射流灭火系统的电控系统为重点 ， 详细介绍了天雨公司生产的各类大空间自动射流 灭火装置 及自动消防炮灭火装置的主要技术指标 、 工程安装指导 、 系统组成及其主要部件 、 设计举例等内容 至于水路系统部分 ， 建议各级设计部门参考相应的国家或地方规范执行 本手册全面详实 ， 图文并茂 ， 可作为大空间自动跟踪定位射流灭火系统 应用设计的参考资料使用 另外 ， 随着公司的不断发展壮大 ， 近年来 自行开发成功 电控消防炮 系统 ------电控消防水炮和电控消防水 /泡沫两用炮 可根据实际应用场所和用户需求 ， 选择隔爆或非隔爆产品 广泛适用于各类泵浦消防车 、 举高平台消防车 、 消防艇 、 固定消防炮塔和易燃易爆的炼油厂 、 油罐区 、 化工等石化企业 ，以及输油 /气码头 、 机场 、 船 舶 、 港口码头 、 大型空间建筑等重要工程场所 。
本手册中的第五部分 内容可为电控消防炮的选型和应用设计做参考资料使用 1 目 录 绪言 ： 自动跟踪定位射流灭火系统简介 .......................................................................................... 2 第一部分 自动跟踪定位射流灭火装置 ............................................................................................. 2 一 、 各型号自动跟踪定位射流灭火装置的工作原理 、 应用参数及安装 ............................................ 2 1.1 ZDMS0.15/2S-ZSS20 自动射流灭火装置 (喷射型 ) ........................................................................ 2 1.1.1 工作原理 ............................................................................................................................. 2 1.1.2 外观尺寸及引出导线定义 ..................................................................................................... 2 1.1.3 主要技术指标 ....................................................................................................................... 3 1.1.4 安装和注意事项 ................................................................................................................... 3 1.2 ZDMS0.6/5S-ZSS25 自动射流灭火装置 (喷射型 )........................................................................ 8 1.2.1 工作原理 ............................................................................................................................. 8 1.2.2 外观尺寸及引出导线定义 ..................................................................................................... 8 1.2.3 主要技术指标 ......................................................................................................................10 1.2.4 安装和注意事项 ..................................................................................................................10 1.3 ZDMS0.6/5S-ZSS25A/B 自动射流灭火装置 (喷射型 ) ...................................................................14 1.3.1 工作原理 .............................................................................................................................14 1.3.2 外观尺寸及引出导线定义 ....................................................................................................14 1.3.3 主要技术指标 ......................................................................................................................16 1.3.4 安装和注意事项 ..................................................................................................................16 1.4 ZDMS0.8/10S-ZSS25C/D 自动射流灭火装置 (喷射型 ) .................................................................20 1.4.1 工作原理 .............................................................................................................................20 1.4.2 外观尺寸及引出导线定义 ....................................................................................................20 1.4.3 主要技术指标 ......................................................................................................................22 1.4.4 ZDMS0.8/10S-ZSS25C/D 配套的控制阀选型 .........................................................................22 1.4.5 安装和注意事项 ..................................................................................................................22 1.5 ZDMP 系列自动射流灭火装置 (喷洒型 )......................................................................................26 1.5.1 工作原理 .............................................................................................................................26 1.5.2 外观尺寸及引出导线定义 ....................................................................................................26 1.5.3 主要技术指标 ......................................................................................................................27 1.5.4 安装和注意事项 ..................................................................................................................27 1.6 自动射流灭火装置系统设计原理图 ............................................................................................30 1.。
