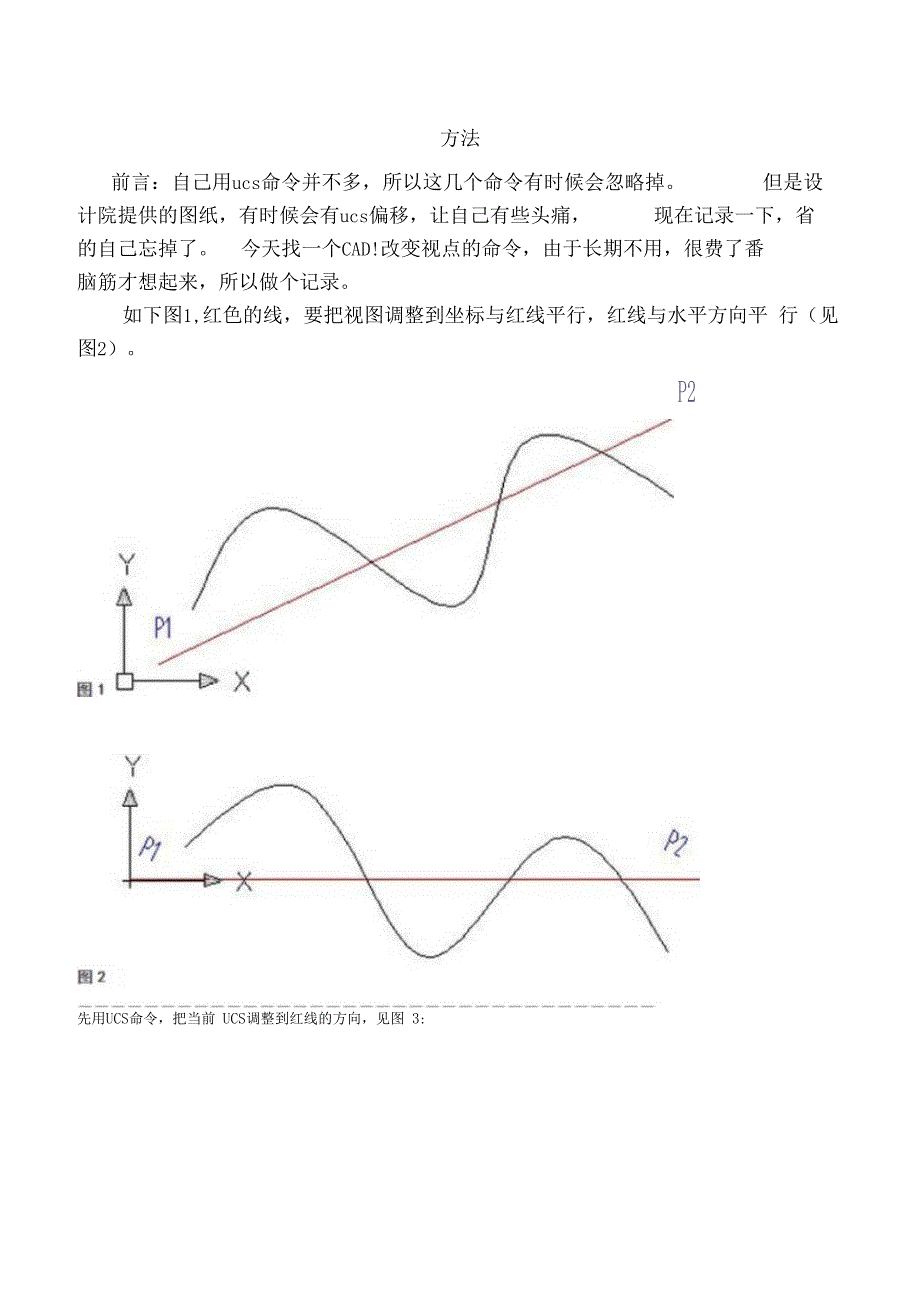

方法前言：自己用ucs命令并不多，所以这几个命令有时候会忽略掉 但是设计院提供的图纸，有时候会有ucs偏移，让自己有些头痛， 现在记录一下，省的自己忘掉了 今天找一个CAD!改变视点的命令，由于长期不用，很费了番脑筋才想起来，所以做个记录如下图1,红色的线，要把视图调整到坐标与红线平行，红线与水平方向平 行（见图2）P2先用UCS命令，把当前 UCS调整到红线的方向，见图 3:P2操作方法：命令：UCS回车＞ ,,:N＜回车＞ ,，:3V回车＞ ,，:捕捉红线上一点(如 P1),，:捕捉红线上另一点(如 P2),，: ＜回车 ＞结束命令为了便于以后找回这个UCS把它保存，操作方法：命令：UCS回车＞ ,,:S＜回车＞ ,,:001V回车＞然后用PLANET令调整平面视图，操作方法：命令：PLAN桓］车＞输入选项［当前 UCS(C)/UCS(U)/世界(W)］ ＜当前 UCS＞:CV0车＞ 则效果如图2所示如果要回到原始的图1的视图，则是：命令：PLANVD 车＞ ,,:WO车＞通过修改UCS®转视图的步骤1 .在布局的命令提示下输入mvsetup2 .输入a (对齐)3 .输入r （旋转）以将视图旋转到指定角度或使用两点旋转视图。
4 .如果布局上有多个视口可用，请单击要旋转的视图的视口5 .指定旋转基点6 .指定旋转角度或指定第二个点以确定旋转角度 整个视图在视口中旋转7 .要恢复上一个UCS请输入ucs,然后输入p （上一个）1 .确保处于布局选项卡上2 .双击要旋转其对象的视口3 .请确保当前UCSW旋转平面平行（UCSffl标应显示正常）如果UCSW旋转平 面不平行，请依次单击“工具”菜单“新建 UCS “视图”如果UCSW旋转平面不平行，请在命令提示下输入 ucso4 .依次单击“工具”菜单 一“新建UCS - “Z”在命令提示下，输入ucs 要顺时针旋转视图90度，请输入90要逆时针旋转视图90度，请输入-905 .依次单击“视图”菜单 一“三维视图”-“平面视图”-“当前 UCS在命 令提示下，输入plan 整个视图在视口中旋转可能需要重新指定视口的比 例 使用MVSETUP转布局视图的步骤方法二Auto CA饰局空间旋转图形最近几个朋友问我怎么在 CA饰局空间旋转图形，我这有两种方法，大家可以试试！ 在布局中，双击视口进入模拟空间后：（这个是前提，也可以点击CA阴面下边中间的“图纸”按钮切换到“模型”）第 一种方法：输入“ucs”命令，回车 输入“Z工回车 输入角度“45”（需要的角度，例 如45,或者你想要旋转的角度值），回车 输入“plan”命令 回车 回车 这样就ok 了第二种方法：使用 MVSETUP命令旋转视图： 在命令提示下，输入 mvsetup; 输入 a（对齐）；输入r旋转视图；选择要旋转视图的视口； 指定旋转基点； 指定旋转角度；整个视图在视口中旋转。
OK这就好了为何在CACW局中双击进入视口后，所有白^图形重新布满了整个视口 ？答：是系统变量 ucsfollow 的问题，将其由1改为默认的0即可解 决 注意系统变量ucsfollow 要激活进入视口后再修改才有效 关于视口的其它一些小技巧：1、新建视口可在“视图”菜单中查找2、可将视口放入一个“视口层”中，并将这个“视口层”设为不打 印 3、按Ctrl+1调整视口属性时，可指定每个视口的比例4、视口的显示比例调整好后，可右击视口，将其“显示锁定”选为“是” 5、可先在模型空间就输入“ UCS命令，选" N'新建一个或多个倾斜的用户坐 标系，再选“ 3”后指定X和Y轴；再次输入“ UCS命令选" S”保存并命名新 建的坐标系然后进入布局中的视口，输入“ DDUCS选择某个坐标系为当前坐 标系，然后进入视口中输“ PLAN命令摆正这个当前坐标系这样可在视口中 实现倾斜图纸的摆正打印，而且不会影响模型空间的坐标系，且不同视口可有不 同的坐标系方法三CAM坐标系和图形一起旋转的方法利用命令DV回车，选择TW输要旋转的角度 回车如果想恢复原状，利用plan命令，回车即可附：解释CAD^ Elev > Vpoint、Ucs、Plan命令的作用及相关选项的意义 lev是ELEVATION令的缩写elev 存储当前空间的当前视口中相对于当前 UCS的当前标高值vpoint当前视图方向：VIEWDIR当前值指定视点或 ［旋转（R）］ <显示坐标球和三轴架 >:指定一个点，输入 r,或按 ENTER键显示坐标球和三轴架ucs （User Coordinate System 用户坐标系）要有效地建立3D图形，用户的二维操作平面可能是空间中的任意一个面。
UCS的作用就是让用户设定坐标系的位置和方向，从而改变工作平面，便于坐标输 入plan先自定义UCS通过plan命令，将定义的ucs坐标（例如是倾斜的ucs坐标）调 整为水平状态的坐标体系。
