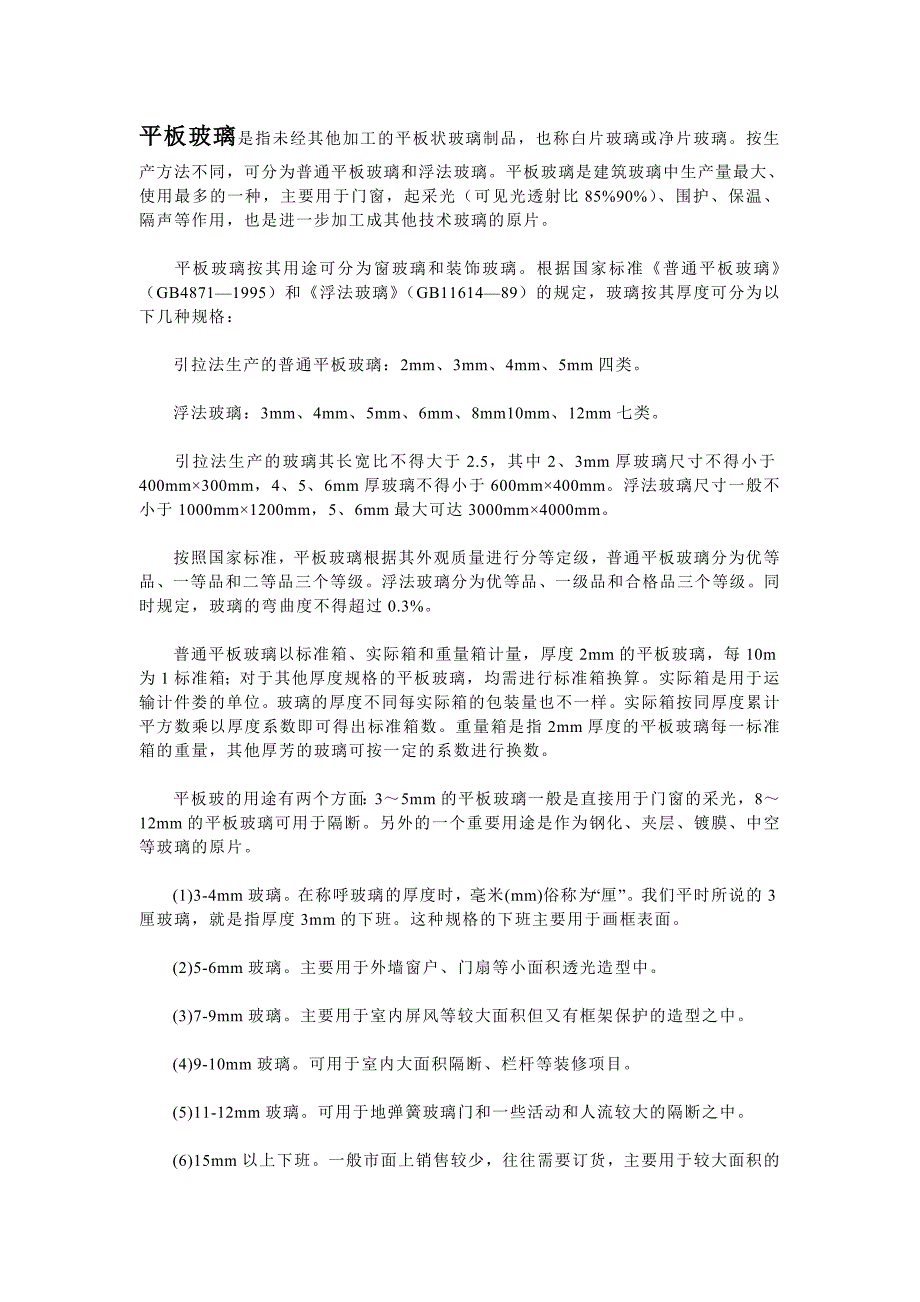

平平板板玻玻璃璃是指未经其他加工的平板状玻璃制品，也称白片玻璃或净片玻璃按生产方法不同，可分为普通平板玻璃和浮法玻璃平板玻璃是建筑玻璃中生产量最大、使用 最多的一种，主要用于门窗，起采光（可见光透射比85%90%） 、围护、保温、隔声 等作用，也是进一步加工成其他技术玻璃的原片 平板玻璃按其用途可分为窗玻璃和装饰玻璃根据国家标准《普通平板玻璃 》 （GB4871—1995）和《浮法玻璃》 （GB11614—89）的规定，玻璃按其厚度可分为以 下几种规格： 引拉法生产的普通平板玻璃： 2mm、3mm、4mm、5mm 四类 浮法玻璃： 3mm、4mm、5mm、6mm、8mm10mm、12mm 七类 引拉法生产的玻璃其长宽比不得大于2.5，其中 2、3mm 厚玻璃尺寸不得小于 400mm×300mm，4、5、6mm 厚玻璃不得小于 600mm×400mm浮法玻璃尺寸一般不 小于 1000mm×1200mm，5、6mm 最大可达 3000mm×4000mm 按照国家标准，平板玻璃根据其外观质量进行分等定级，普通平板玻璃分为优等品、 一等品和二等品三个等级浮法玻璃分为优等品、一级品和合格品三个等级。
同时规定， 玻璃的弯曲度不得超过 0.3% 普通平板玻璃以标准箱、实际箱和重量箱计量，厚度2mm 的平板玻璃，每 10m 为 1 标准箱；对于其他厚度规格的平板玻璃，均需进行标准箱换算实际箱是用于运输 计件娄的单位玻璃的厚度不同每实际箱的包装量也不一样实际箱按同厚度累计平方 数乘以厚度系数即可得出标准箱数重量箱是指2mm 厚度的平板玻璃每一标准箱的 重量，其他厚芳的玻璃可按一定的系数进行换数 平板玻的用途有两个方面： 3～5mm 的平板玻璃一般是直接用于门窗的采光， 8～12mm 的平板玻璃可用于隔断另外的一个重要用途是作为钢化、夹层、镀膜、中 空等玻璃的原片1)3-4mm 玻璃在称呼玻璃的厚度时，毫米 (mm)俗称为“厘”我们平时所说的 3 厘玻璃，就是指厚度 3mm 的下班这种规格的下班主要用于画框表面2)5-6mm 玻璃主要用于外墙窗户、门扇等小面积透光造型中3)7-9mm 玻璃主要用于室内屏风等较大面积但又有框架保护的造型之中4)9-10mm 玻璃可用于室内大面积隔断、栏杆等装修项目5)11-12mm 玻璃可用于地弹簧玻璃门和一些活动和人流较大的隔断之中6)15mm 以上下班一般市面上销售较少，往往需要订货，主要用于较大面积的地弹簧玻璃门外墙整块玻璃墙面。
夹夹层层玻玻璃璃，就是在两块玻璃之间夹进一层以聚乙烯醇缩丁醛为主要成分的PVB中间膜玻璃即使碎裂，碎片也会被粘在薄膜上，破碎的玻璃表面仍保持整洁光滑这 就有效防止了碎片扎伤和穿透坠落事件的发生，确保了人身安全 在欧美，大部分建筑玻璃都采用夹层玻璃，这不仅为了避免伤害事故，还因为夹层 玻璃有极好的抗震入侵能力中间膜能抵御锤子、劈柴刀等凶器的连续攻击，还能在相 当长时间内抵御子弹穿透，其安全防范程度可谓极高 现代居室，隔声效果是否良好 ,已成为人们衡量住房质量的重要因素之一使用了 SaflexPVB 中间膜的夹层玻璃能阻隔声波，维持安静、舒适的办公环境其特有的过 滤紫外线功能，既保护了人们的皮肤健康，又可使家中的贵重家具、陈列品等摆脱褪色 的厄运它还可减弱太阳光的透射，降低制冷能耗 夹层玻璃的诸多优点，用在家居装饰方面也会有意想不到的好效果如许多家庭的 门，包括厨房的门，都是用磨砂玻璃做材料煮饭时厨房的油烟容易积在上面，如果用 夹层玻璃取而代之，就不会有这个烦恼同样，家中大面积的玻璃间隔，对天生好动的 小孩来说是个安全隐患，若用上夹层玻璃，家长就可以大大放心了 夹层玻璃安全破裂，在重球撞击下可能碎裂，但整块玻璃仍保持一体性，碎块和锋 利的小碎片仍与中间膜粘在一起。
这种玻璃破碎时，碎片不会分散，多用在汽车等 交通工具上夹夹丝丝玻玻璃璃别称防碎玻璃它是将普通平板玻璃加热到红热软化状态时，再将预热处理过的铁丝或铁丝网压入玻璃中间而制成它的特性是防火性优越，可遮挡火焰，高温 燃烧时不炸裂，破碎时不会造成碎片伤人另外还有防盗性能，玻璃割破还有铁丝网阻 挡主要用于屋顶天窗、阳台窗夹丝玻璃要求金属丝（网）的热膨胀系数与玻璃接近，不易与玻璃起化学反应，有 较高的机械强度和一定的磁性，表面清洁无油污夹丝玻璃厚度一般在 5MM 以上，品种有压花夹丝、磨光夹丝和彩色夹丝玻璃等 形状有平板夹丝、波瓦夹丝和槽形夹丝等真真空空玻玻璃璃是新型玻璃深加工产品，是我国玻璃工业中为数不多的具有自主知识产权的前沿产品，它的研发推广符合我国鼓励自主创新的政策，也符合国家大力提倡的节能 政策，具有良好的发展潜力和前景从原理上看真空玻璃可比喻为平板形保温瓶，二者相同点是两层玻璃的夹层均为气 压低于 10-1pa 的真空，使气体传热可忽略不计；二者内壁都镀有低辐射膜，使辐射传 热尽可能小二者不同点：一是真空玻璃用于门窗必须透明或透光，不能像保温瓶一样 镀不透明银膜，镀的是不同种类的透明低辐射膜；二是从可均衡抗压的圆筒型或球型保 温瓶变成平板，必须在两层玻璃之间设置 “支撑物”方阵来承受每平方米约 10 吨的大气压，使玻璃之间保持间隔，形成真空层。
“支撑物”方阵间距根据玻璃板的厚度及力 学参数设计，在 20mm-40mm 之间为了减小支撑物 “热桥”形成的传热并使人眼难以 分辨，支撑物直径很小，目前的产品中的支撑物直径在0.3mm-0.5 之 mm 间，高度在 0.1mm-0.2mm 之间由于结构不同，真空玻璃与中空玻璃的传热机理也有所不同真空玻璃中心部位传 热由辐射传热和支撑物传热构成，其中忽略了残余气体传热而中空玻璃则由气体传热 （包括传导和对流）和辐射传热构成 由此可见，要减小因温差引起的传热，真空玻璃和中空玻璃都要减小辐射传热，有 效的方法是采用镀有低辐射膜的玻璃（ LOW-E 玻璃） ，在兼顾其它光学性能要求的条 件下，其发射率（也称辐射率）越低越好二者的不同点是真空玻璃还要尽可能减小点 阵支撑物的传热，目前新立基公司根据自有专利采用直径0.5mm 的开口环形（或称 C 型）支撑物，点阵间距 25mm，其热导约为 0.5Wm-2k-1中空玻璃则要尽可能减小 气体传热为了减小气体传热并兼顾隔声性及厚度等因素，中空玻璃的空气层厚度一般 为 9-24mm，以 12mm 居多要减少气体传热，还可用大分子量的气体（如惰性气体： 氩、氪、氙）来代替空气，但即使如此，气体传热仍占据主导地位。
真空玻璃不是均匀连续材料，是一薄片结构为了便于与其它保温材料比较其性能， 常引用“表观导热系数 ”或称“折算导热系数 ”的概念其含义可想象成将许多片真空玻 璃叠合到 1m 厚时，其导热系数的值对比可知，真空玻璃由于特别薄，故表观导热系数远低于一般保温材料，也比我国 GB4272-92 标准规定的保温材料导热系数界定值0.12Wm-1K-1 小十多倍，说明它是 性能极优良的保温隔热体1．由于热阻高，防结露结霜性能更好2．由于间隔是真空，因而具有下列优点：隔声性能好，特别是低频段隔声性能优于同样厚度玻璃构成的中空玻璃不存在中空玻璃存在的内结雾结露问题不存在中空玻璃水平放置时气体热导变化问题不存在中空玻璃运到高原低气压地区的胀裂问题3． 由于两片玻璃形成刚性连结，抗风压强度高于同等厚度玻璃构成的中空玻璃 比如，4mm 玻璃构成的 真空玻璃，抗风压强度高于 8mm 厚玻璃，是两片 4mm 玻 璃构成的中空玻璃的一倍半以上4． 由于是全玻璃材料密封，内部又加有吸气剂，所用的Low-E 膜是“硬膜”， 不是易氧化变质变色的离线 “ 软膜”，只要制造工艺和设备先进，真空玻璃使用寿命 远比用有机材料密封的中空玻璃长得多。
5． 厚度比中空玻璃薄一倍以上，不仅可节省窗框材料，而且可以当成一片玻璃 配合其它玻璃深加工技术 组合成夹层真空、“真空+中空”、 “自洁真空”等具有各种性 能的“组合真空玻璃 ”这种与其它深加工技术 的兼容性，不仅可促进其它技术的发 展，同时也正好可弥补真空玻璃的不足之处例如目前还不能制造 钢化真空玻璃， 但可利用组合技术来解决安全性问题因此，真空玻璃的特点使其具有综合性能优势中空玻璃中空玻璃是在两片或多片玻璃中间，用注入干燥剂的铝框或胶条，将玻璃隔开，四周用胶接法密封，中空部分具备降低热传导系数的效果，所以中空玻璃具有节能、隔音的功 能 中空玻璃的现代技术 在中空玻璃发展的最初阶段，不论是熔接法还是焊接法制作的中空玻璃，与现在胶接法 中空玻璃均存在着截然不同的结构特征 现在胶接法具有特有的腔体空气干燥系统，使中空玻璃达到保温、隔音的性能，胶接法 的产生让中空玻璃在结构和工艺上得到改进，从而衍生出多层中空玻璃、Low-E 中空玻璃 和腔体里充入惰性气体的中空玻璃等产品 新技术、新材料的运用，使中空玻璃的重要性能指标——传热系数 U 值（或 K 值）被不 断优化高性能中空玻璃高性能中空玻璃与一般中空玻璃不同，除在两层玻璃中间封入干燥空气之外，还要在外侧玻璃中间空气层侧，涂上一层热性能好的特殊金属膜。
它可以截止由太阳射到室内 的相当的能量，起到更大的隔热效果1、高性能中空玻璃特点 （一） 较大的节能效果 高性能中空玻璃，由于有一层特殊的金属膜，可达到 0.22～0.49 截止系数，使室内空调 （冷气）负载减轻热穿透率为 1.4～2.8，比普通中空玻璃好对减轻室内暖气负荷，同 样发挥很大效率因此，窗户开得越大，节能效果越好二）改善室内环境 高性能中空玻璃可以截止由太阳射到室内的相当的能量，因而可以防止因辐射热引起的 不舒适感和减轻夕照阳光引起的目眩 （三）丰富的色调和艺术性 高性能中空玻璃有 8 种色彩，可以根据需用选择色彩，以达到更理想的艺术效果 2、高性能中空玻璃用途 适用于办公大楼、展览室、图书馆、博物馆等公共设施和像计算机房、精密仪器车间、 化学工厂等要求恒温恒湿的特殊建筑物另外，也可以用于防晒和防夕照目眩的地方 注意事项：中空玻璃中间封入干燥空气，因此根据温度、气压的变化，内部空气压也随 之变化，但玻璃面上只产生很小的变形另外，制造时可能产生微小翘曲，施工过程中也 可能形成畸变所以包括这样的一些因素在内，有时对反射线也相应地有些变化，应予以 重视另外，选用颜色不同，反射也不 尽相同。
在玻璃或透明有机涤纶薄膜上涂敷一层感光层，利用激光在上刻划出任意的几何光栅或全息光栅，镀上铝（或银、铝）再涂上保护漆，这就制成了镭镭射射玻玻璃璃它在光线照射下，能形成衍射的彩色光谱，而且随着光线的入射角或人眼观察角的 改变而呈观出变幻多端的迷人图案它使用寿命可达50 年，而且正向家庭装潢发展低低辐辐射射玻玻璃璃又称 LOW-E（楼依）玻璃，是 镀膜玻璃家庭中的一员，它的广泛应用是从 20 世纪 90 年代欧美发达国家开始的此玻璃可减低室内外温差而引起的热传 递 它是一种既能像浮法玻璃一样让室外太阳能、可见光透过，又像红外线反射镜一样， 将物体二次辐射热反射回去的新一代镀膜玻璃在任何气候环境下使用，均能达到控制 阳光、节约能源、热量控制调节及改善环境 行内人士还称其为恒温玻璃：即无论室内外温差有多少，只要装上低辐射玻璃，室 内花很少的空调费用便可永远维持冬暖夏凉的境地，即夏天防热能入室，冬天防热能泄 露，具双向节能效果 但要注意的是，低辐射玻璃除了影响玻璃的紫外光线、遮光系数外，还从某角度上 观察会小许不同颜色显现在玻璃的反射面上热热熔熔玻玻璃璃又称水晶立体艺术玻璃，是目前开始在装饰行业中出现的新家族。
热熔玻璃源于西方国家，近几年进入我国市场以前，我国市场上均为国外产品，现在国内已有玻璃厂家引进国外热熔炉生产的产 品热熔玻璃以其独特的装饰效果成为设计单位、玻璃加工业主、装饰装潢业主关注的 焦点热熔玻璃跨越现有的。
