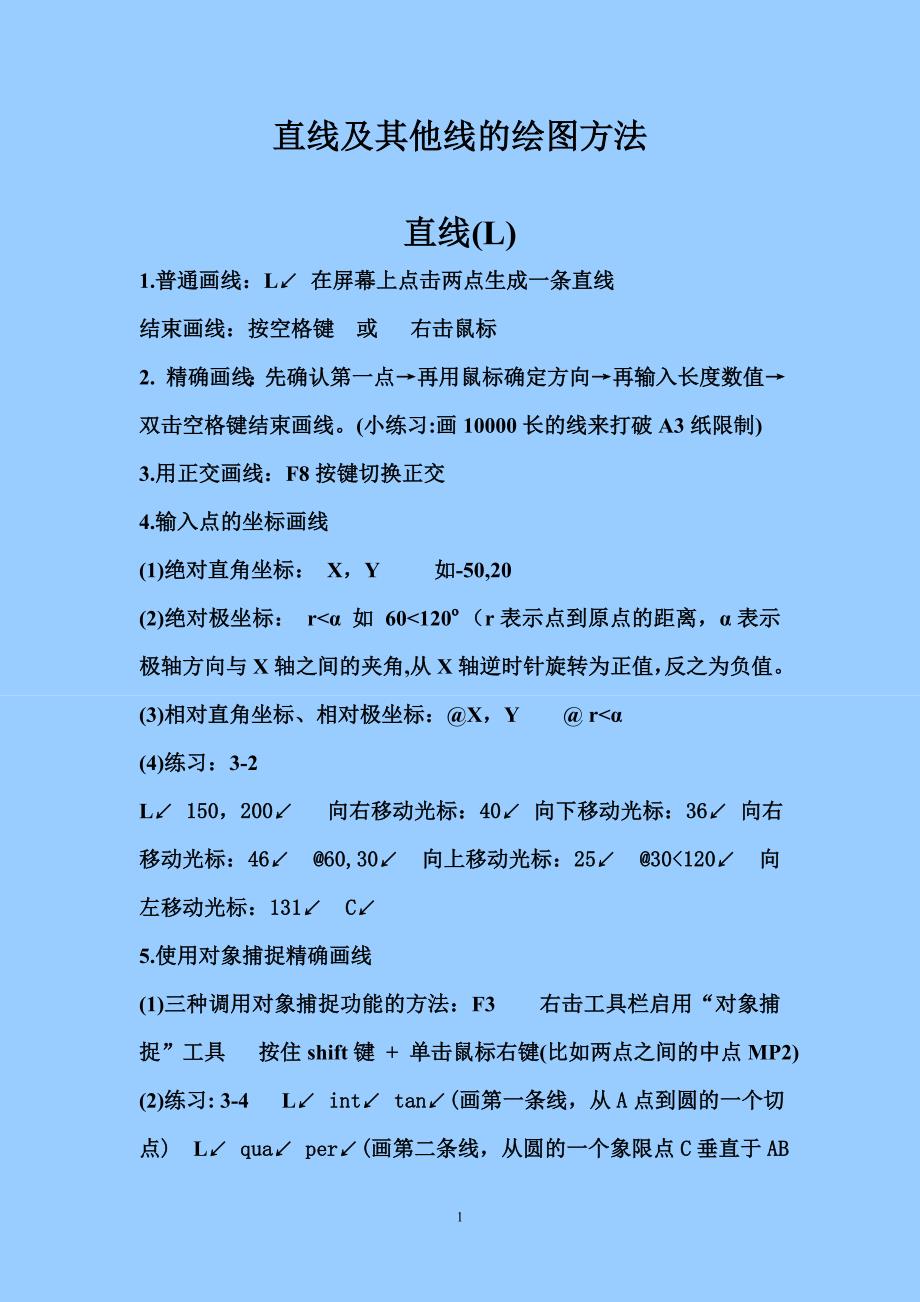

1 直线及其他线的绘图方法 直线(L) 1.普通画线：L↙ 在屏幕上点击两点生成一条直线 结束画线：按空格键 或 右击鼠标 2. 精确画线：先确认第一点→再用鼠标确定方向→再输入长度数值 →双击空格键结束画线小练习:画 10000长的线来打破 A3 纸限制) 3.用正交画线：F8 按键切换正交 4.输入点的坐标画线 (1)绝对直角坐标： X，Y 如-50,20 (2)绝对极坐标： r<α 如 60<120º（r 表示点到原点的距离，α 表示 极轴方向与 X 轴之间的夹角,从 X 轴逆时针旋转为正值，反之为负 值 (3)相对直角坐标、相对极坐标：@X，Y @ r<α (4)练习：3-2 L↙ 150，200↙ 向右移动光标：40↙ 向下移动光标：36↙ 向 右移动光标：46↙ @60,30↙ 向上移动光标：25↙ @30<120↙ 向左移动光标：131↙ C↙ 5.使用对象捕捉精确画线 (1)三种调用对象捕捉功能的方法：F3 右击工具栏启用“对象捕 捉”工具 按住 shift 键 + 单击鼠标右键(比如两点之间的中点 MP2)2 (2)练习: 3-4 L↙ int↙ tan↙(画第一条线，从A点到圆的一个 切点) L↙ qua↙ per↙(画第二条线，从圆的一个象限点C垂直 于AB线) L↙ mid↙ ext↙ 25↙(画第三条线，从EF线中点开始 画线，到G点向上的延伸点，延伸距离是25) L↙ fro↙ int↙ @- 5,-8↙ par↙ 13↙ par↙ 17↙ par↙ 13↙ C↙(以I点为参照点，生成一 条与IG线相平行的线，再生成一条与AI线平行的线) 6.结合极轴追踪的方法画线（F10） (1)极轴追踪（F10）：系统按照设定的角度值在追踪方向上显示一 条追踪辅助线。
增量角：极轴角变化的增量值，也可输入新的增量值 附加角：通过该选项添加其他的追踪角度，但不是成倍数的增量值 绝对：以当前坐标系X轴作为计算极轴角的基准线 相对上一段：以最后创建的对象为基准线，计算极轴角度（与上一 条线成夹角） （2）练习3-6：增量角=30 绝对 L↙100↙（0º） 30↙（120º）60↙（30º）45↙（300º） 20↙3 （0º） 70↙（90º） 180↙(180º) C↙(注：极轴与正交按键之间相 互排斥) 7.对象追踪（F11）：使用对象追踪时，必须打开对象捕捉 （1）仅正交追踪：仅在追踪参考点上显示水平或垂直的追踪辅助线 （2）所有极轴角设置追踪：当指定点后，系统将在追踪参考处沿任 何极轴角方向显示追踪路径 （3）系统将追踪参考点用“+”号标记出来，当再次移动到这个符 号位置时， “+”将消失 （4）练习：3-7(L↙10↙15↙两线的中点为追踪参考点产生的虚线 相交点为第三点↙10↙15↙) 3-8(L↙6↙L↙10↙L↙10↙) 8.用DYN方法画线（Dynamic、F12）：显示命令提示信息、光标点 的坐标值、线段的长度和角度 （1）指针输入：默认第一点显示为绝对直角坐标，第二点及后续点 显示为相对极坐标值。
在信息栏中输入第一点坐标时，先在第一个 框中输入数，再按Tab键进入下一个框中输入数值，前一框中数值 将被锁定 （2）相对极坐标输入：按Tab键可在长度和角度值之间进行切换， 并可输入数值注：输入角度值后产生的连线与当前鼠标所在的X 轴线两侧的位置有关) （3）动态提示：直接在信息栏中（不是在命令行）输入命令；若命 令中有多个选项，信息栏中会出现↓图标，按键盘上的向下方向键 可弹出菜单，选中其中一项4 （4）练习3-9 L↙ 260 T 120↙ 60 T 0º↙ 33 T 54º↙ 25 T 50º↙ 14 T 0º↙ 40 T 90º↙ 78 T 180º↙ 按键盘上的向下方向键，选择闭合选项 构造线(XL) 定义：可绘制出无限长的直线，多用于绘制定位线或辅助线(注：用 “角度”标注工具无法量出由一根或两根 XL 线组成的夹角) (1)指定点：通过两点绘制 XL 线 (2)水平(H):绘制水平方向的 XL 线 (3)垂直(V):绘制垂直方向的 XL 线 (4)角度(H):通过某点绘制一条与已知线成一定角度的 XL 线 (5)二等分(B):绘制一条平分已知角度的 XL 线 (6)偏移(O):通过输入平移距离绘制平行线，或指定直线通过的点来 创建新平行线。
(7)练习:3-17(XL↙V↙ext↙25↙↙XL↙A↙R↙-50↙ext↙20↙↙ XL↙O↙T↙先选择直线对象,再指定一个点并通过此点与直线对象 平行 多线(ML) 定义：由最多(2-16)条平行线组成的对象；线之间的距离、线的数量、 线条的颜色及线型都可通过多线样式管理器进行调整(MLStyle) (1)启动多线样式管理器：MLSTYLE 或 格式/多线样式 (2)新建多线样式：新建→创建新的多线样式→新样式名＝“XXX”,5 基础样式＝“XXX”→继续→元素列表框中有几根线多线中就有几 条线(通过点“添加”按键加线)→偏移文本框中的数值＝此线离上 端线的距离值，且上端线必须减下端线(但多线最外边的两根线偏移 文本值相减＝多线宽度的基数,多线选项中的比例选项是多线宽度的 倍数，多线宽度＝基数*倍数;所以为了计算方便减少错误应让基数 值保持为1即1＝0.5+0.5，这样用倍数来动态的改变多线宽度)→ 确定 (3)多线选项：对正(J)→上对正(T)→下对正(B)→无(Z)；比例(S)－ 指定多线宽度的倍数,可动态定义多线宽度；样式(ST)－系统默认样 式是“STANDARD“,新建样式名称应为一个字符,以便于调用(注:多线 的中心线的偏移值应为0,在这条中心线的上下应有相互对应的多线 偏移值即一正一负，这样就不会出现画出的多线没有居中的现象) (4)编辑多线：修改/对象/多线 或 MLEDIT (5)练习：3－19、 3－21 多段线(PL) 定义：由几段直线和圆弧构成的连续线条 (1)特点：能够设定 PL 中直线及圆弧的宽度,可用 PL 形成实心圆、 圆环、或带维度的粗线；能在指定的线缎交点处或对整个 PL 进行 倒角、圆角处理。
(2)选项：半宽(H)—用于指定本段 PL 的一半宽度，即线宽的一半； 长度(L)---指定本段 PL 的长度，其方向与上一段相同或沿上一段圆 弧的切线方向；宽度(W)---设置 PL 的宽度，可输入不同的起始宽度6 和终点宽度值练习 3－22) (3)编辑 PL：修改/对象/多段线=PE 合并(J)—将直线、圆弧或 PL，与所编辑的 PL 连接成一条新的 PL；宽度(W)---修改整条 PL 的宽度 平行线(偏移工具：O) 1.定义：相当于是“复制+精确移动” 2.操作步骤：O→输入偏移的数值→按空格键确定→选中要偏移的对 象→指定偏移的方向 (1)指定偏移距离：输入平移距离值 (2)通过(T)：通过指定点，创建新对象 (3)删除(E):偏移源对象后将其删除； (4)图层:指定将偏移后的对象放置在当前图层或源对象所在的图层上 其他线 1.射线(Ray)：是一条向某一方向无限延伸的单向线(练习 3－23) 2.垂直线：用角度覆盖的方式画垂直线－在已知斜线上画一条垂直 线→量出此斜线与 X 轴的夹角 α→α＋90°=角度覆盖的角度7 3.样条曲线(SPL)：可绘制出光滑的曲线、波浪线，结束画线的方法 是按三下空格键。
4.云状线:由连续的圆弧组成的多段线，可设定线中弧长的最大值和 最小值 (1)对象(O):将闭合对象如矩形、圆等转为云状线 5.徒手画线(SKETCH):可作为徒手绘图的工具，徒手画的线，由许 多小线段组成系统变量 SKPOLY 用于控制所画线条是否是一个单 一对象,若 SKPOLY 为 1时，用 SKPOLY 绘制的曲线是一条单独的 PL。
